一字型平口手动螺丝刀结构设计

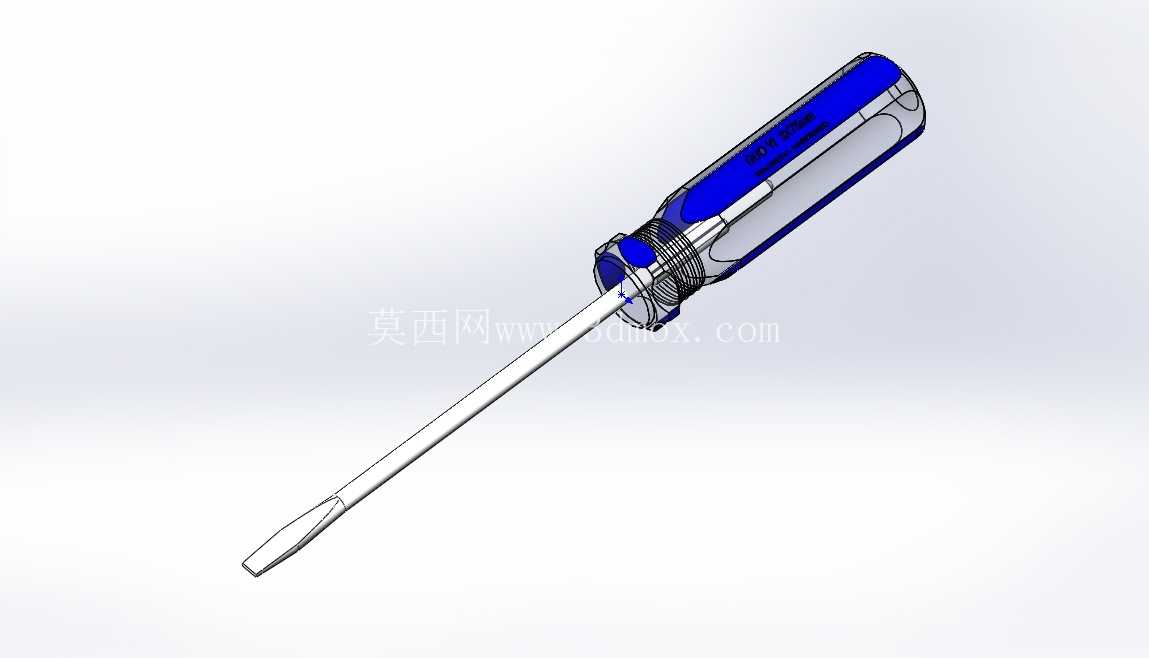

　　这款一字螺丝刀的建模完全参照实物测绘尺寸完成，核心服务于机械装配、设备维保、五金拆装等场景下的一字槽螺钉紧固与拆卸作业，是车间装配工位、售后维修工具箱、家用五金套件里的基础标配工具。从实际使用的痛点出发做结构设计时，首先考虑的是手动施力的扭矩传递效率，刀杆部分采用通体合金结构钢的等径设计，从批头位置一直延伸到手柄内部的嵌装固定段，没有做缩径处理，避免大扭矩拧动时刀杆出现弯折变形，批头的平口端面做了微小的倒角处理，既可以顺利卡入一字螺钉的槽口，也能减少批头边缘崩裂、螺钉槽口打滑刮花的概率，实际测绘时批头的厚度与对应规格螺钉的槽宽做了公差匹配，间隙控制在0.1mm以内，保证拧动时受力均匀不会脱出。

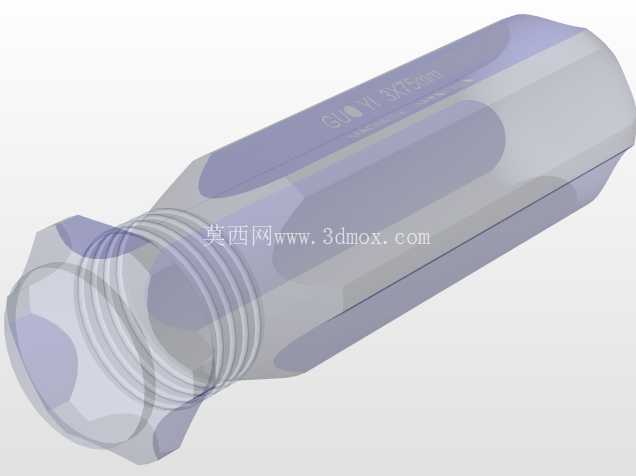

　　手柄部分采用双色注塑的结构，外层是软质防滑的TPU包覆层，表面做了细密的防滑凸纹，内层是硬质ABS的支撑骨架，刀杆的尾部嵌入骨架内部做了防转卡位，避免大扭矩施力时刀杆和手柄之间出现相对转动，手柄的外形按照人手握持的人机工程学做了收腰设计，尾部做了圆弧过渡，长时间握持施力不会硌手，手柄的直径控制在32mm，既保证足够的握持摩擦力，也不会因为直径过大影响狭小空间内的操作灵活性。

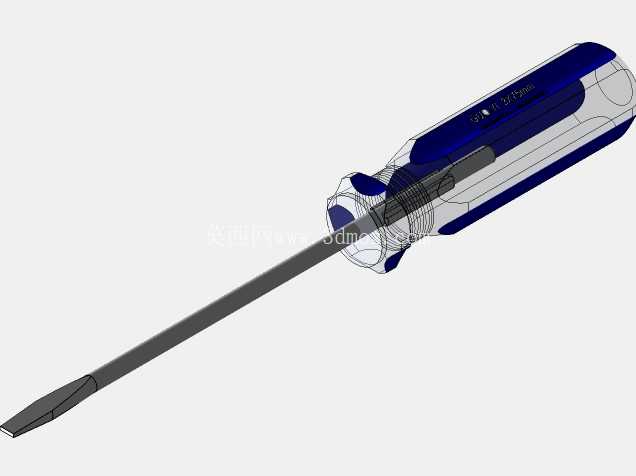

　　从安装边界和使用场景的适配性来看，整刀的长度控制在200mm级别，其中刀杆长度120mm，手柄长度80mm，可以覆盖大部分常规M3到M6规格一字螺钉的操作需求，针对设备内部深度100mm以内的沉头螺钉，刀杆长度可以保证手柄不会和设备外壳发生干涉，批头的平口宽度为6mm，刚好匹配常规M5、M6一字螺钉的槽口尺寸，针对更小规格的螺钉可以更换对应规格批头的同系列产品。建模过程中对刀杆和手柄的配合段做了详细的结构还原，刀杆嵌入手柄的部分做了滚花处理，增加两者之间的结合力，手柄尾部做了可悬挂的挂孔设计，方便在工具挂板上收纳存放，刀杆的金属表面做了发黑防锈处理的外观还原，手柄的蓝色透明区域可以看到内部刀杆的嵌装结构，和实物的视觉效果完全一致。

　　在实际的设备维保场景中，这类一字螺丝刀除了常规的螺钉拧动作业，还可以配合做小间隙的零件撬动、密封胶层清理等辅助作业，所以刀杆的材质硬度设定在HRC55-60之间，既有足够的韧性避免折断，也有足够的硬度保证批头耐磨。建模时对所有的过渡圆角都做了还原，手柄和刀杆衔接的位置做了锥形过渡，没有尖锐的棱角，避免使用时划伤手部，批头的平口两个工作面做了平行度校验，保证和螺钉槽口的接触面积最大化，减少局部应力集中导致的槽口变形。从结构设计的合理性来看，这款螺丝刀没有多余的冗余结构，所有的外形设计都服务于实际使用的需求，手柄的防滑纹深度控制在0.5mm，既可以起到防滑作用，也不会因为纹路过深积攒油污难以清理，刀杆的直线度控制在0.05mm以内，保证拧动时不会出现偏摆，适合精密装配场景下的微调作业。
