轮毂配套深沟球滚动轴承结构设计

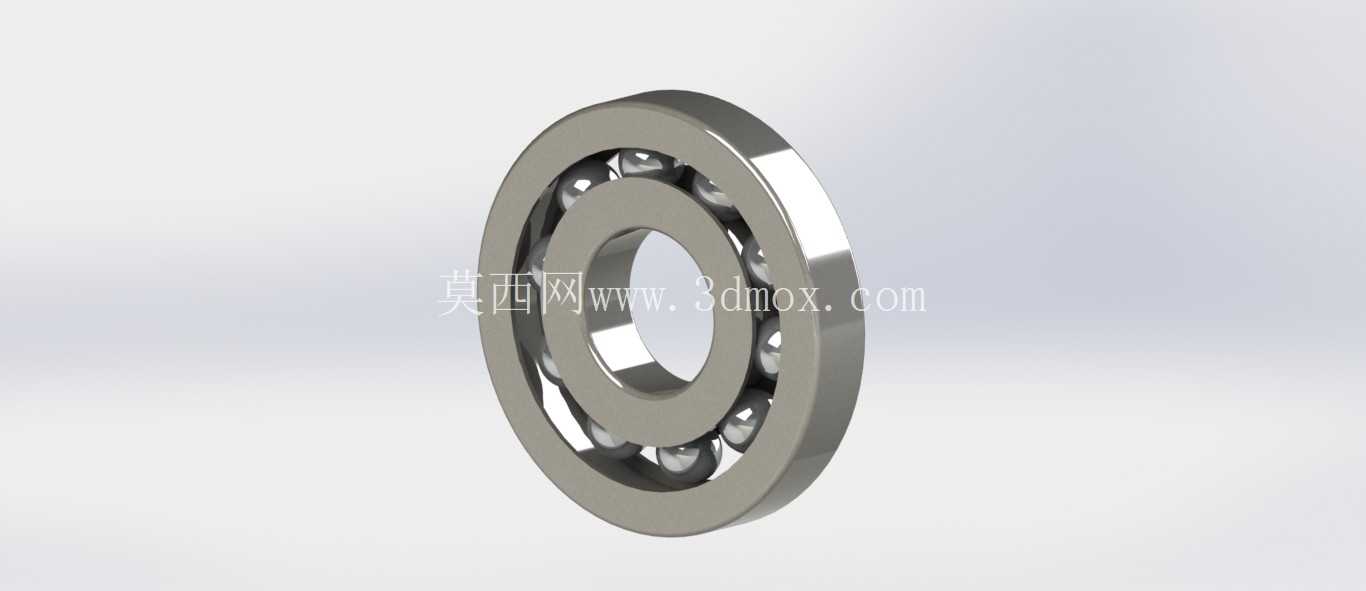

做轮毂配套的轴承选型和结构校核时，首先要明确它的核心应用场景——这类轴承主要承担车轮轮毂与车桥固定端之间的旋转支撑作用，既要承受整车自重带来的径向载荷，也要兼顾车辆过弯、颠簸路面行驶时产生的部分轴向冲击，是行走系统里直接影响行驶平顺性和安全冗余的核心部件。从结构设计逻辑来看，这个模型采用的是最经典的深沟球轴承构型，内圈与轮毂轴颈采用过盈配合设计，安装时需要通过热装或者专用压装工具压入到位，避免配合面出现微动磨损；外圈则与转向节或者后桥的轴承座孔过渡配合，既保证外圈不会在座孔内发生滑转，也能给装配留出合理的公差余量，降低现场装配的难度。

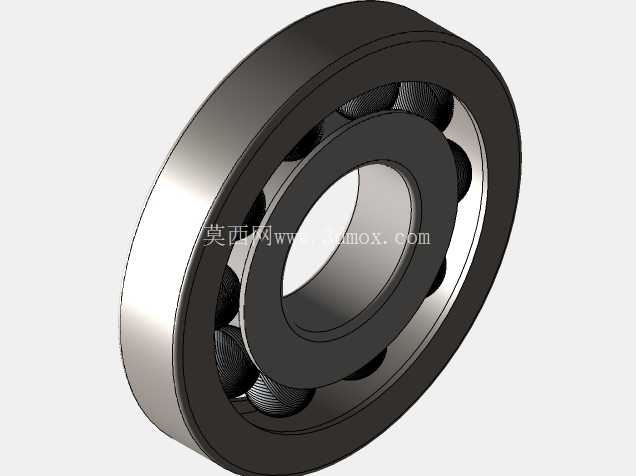

滚动体选用的是标准规格的钢球，沿内圈和外圈的滚道均匀排布，保持架采用浪形冲压结构，能够将每颗钢球均匀分隔，避免滚动体之间直接接触产生额外摩擦和磨损，同时保持架的兜孔间隙经过反复校核，既不会因为间隙过小导致钢球卡滞，也不会因为间隙过大造成滚动体运行时的窜动，保证轴承在高速旋转时的稳定性。从外形尺寸的边界条件来看，内圈的内径尺寸匹配常规家用车型的轮毂轴颈直径，外圈外径对应轮毂轴承座的标准安装孔径，轴承整体宽度符合轮毂装配空间的预留尺寸，不需要对周边的轮毂、转向节结构做额外修改就能直接适配，这也是这类通用型轴承在选型时最受工程师青睐的点——不需要做定制化的结构改动，就能直接匹配现有成熟的底盘结构，大幅缩短新车型底盘部件的开发周期。

在实际使用场景中，这类轴承需要在-40℃到120℃的宽温域环境下稳定工作，冬季北方低温环境下润滑脂不会凝固失效，夏季连续高速行驶时轴承内部的温升也不会超过润滑脂的滴点，保证润滑状态始终稳定。滚道的曲率设计经过优化，钢球与滚道的接触角控制在合理范围内，径向承载能力比同尺寸的角接触球轴承更强，同时能够承受双向的轴向载荷，完全满足车辆在不同行驶工况下的载荷需求。密封结构方面，两侧采用的是接触式橡胶密封圈，能够有效阻挡外界的泥水、沙尘进入轴承内部，同时防止内部的润滑脂泄漏，出厂时已经预填了足量的长寿命润滑脂，正常使用工况下整个生命周期内都不需要额外补充润滑，大幅降低后期的维护成本。

建模过程中需要重点关注几个配合面的公差标注：内圈内径的公差带选用k6，保证与轴颈的过盈量在0.01-0.03mm之间，既不会因为过盈量太大导致内圈胀大、轴承游隙变小出现卡滞，也不会因为过盈量太小出现配合面打滑磨损；外圈外径的公差带选用h7，与座孔的配合间隙控制在0-0.02mm之间，方便装配的同时避免外圈在座孔内蠕变。轴承的径向游隙选用C3组，比标准游隙略大，能够抵消过盈装配带来的游隙减小量，同时适应车辆行驶时轴承温升带来的热膨胀，避免轴承在高温工况下出现抱死的情况。很多新手工程师在建模时容易忽略保持架与滚动体、内外圈之间的间隙，直接把所有零件做成贴合状态，实际上保持架和内外圈挡边之间需要预留0.2-0.5mm的轴向间隙，避免轴承在受到轴向冲击时保持架与挡边发生碰撞，产生异响甚至造成保持架断裂。另外滚道的粗糙度要求需要达到Ra0.8以下，滚动体的粗糙度要达到Ra0.4以下，这样才能降低滚动摩擦系数，减少运行时的发热和磨损，延长轴承的使用寿命。在做整车装配仿真时，需要把轴承的刚度参数代入到底盘动力学模型中，轴承的径向刚度直接影响车轮的定位参数，如果刚度过低会导致车辆行驶时车轮摆振，出现方向盘抖动的问题；刚度过高则会降低底盘对路面颠簸的过滤能力，影响行驶舒适性。这类轴承的失效形式主要有疲劳剥落、磨损、烧伤、保持架断裂几种，在设计阶段就需要通过载荷谱计算，保证轴承的额定动载荷满足整车30万公里以上的使用寿命要求，额定静载荷能够承受满载情况下过减速带、冲击坑洼路面时的峰值载荷，不会出现塑性变形。
