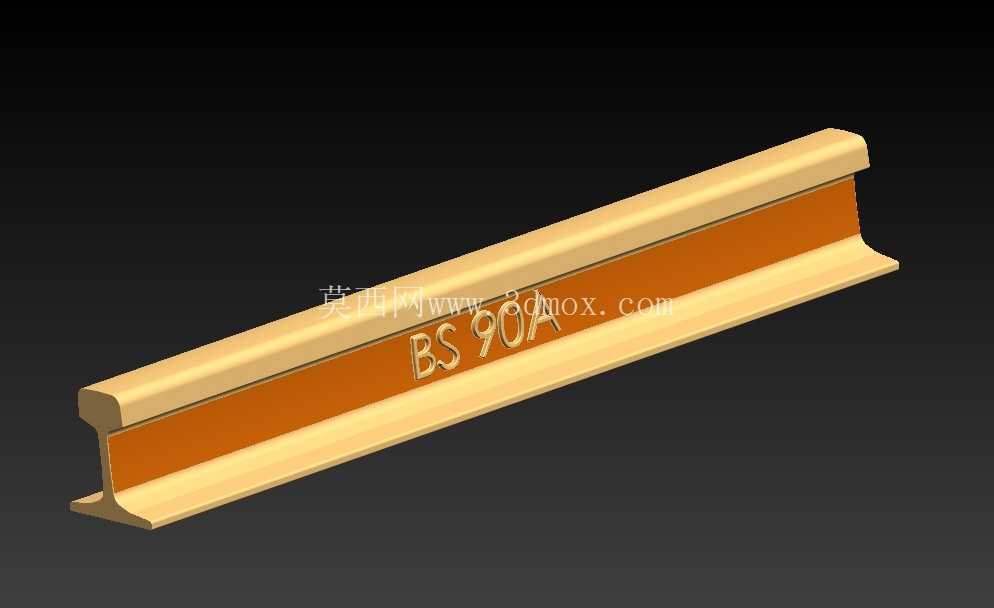

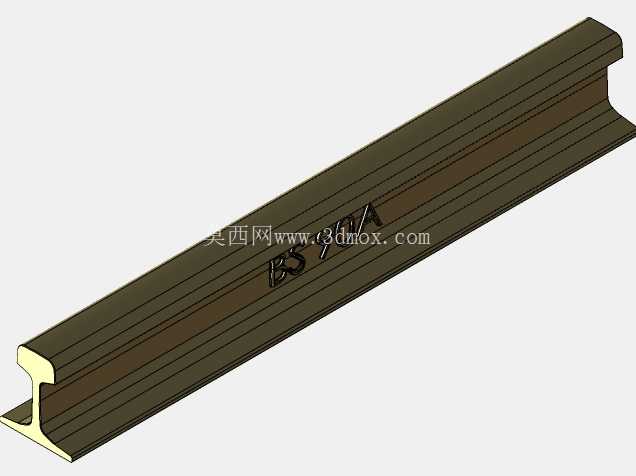

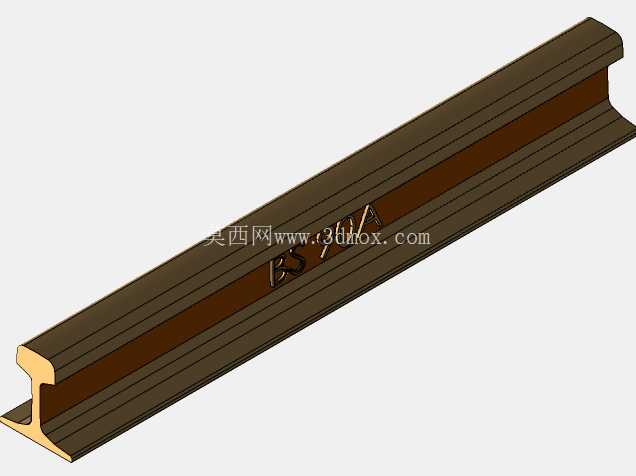

铁路轨道用BS90A热轧型钢轨结构

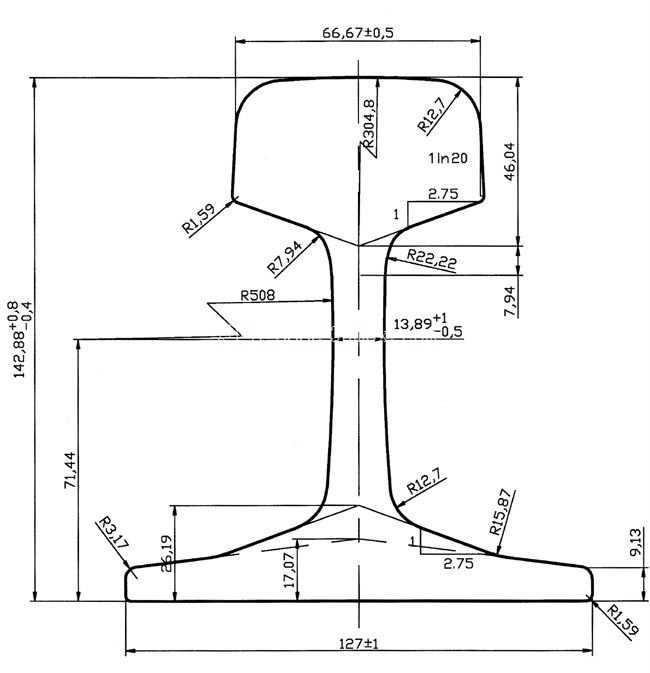

　　作为铁路线路上部结构的核心承重构件，这类BS90A截面的钢轨型材，直接承担列车车轮传递的垂向、横向与纵向载荷，同时为车轮滚动提供连续平顺的接触面，在干线铁路、厂区专用线、城市轨道交通以及重型起重设备的行走轨道场景中都有广泛应用。日常运维中我们接触过不少同系列英标轨的选型与安装项目，这类截面的设计逻辑完全围绕重载下的受力分布展开，轨头部分做了大圆弧过渡的加厚处理，匹配车轮轮缘的接触轮廓，长期轮压作用下能均匀分散接触应力，避免局部应力集中造成的轨头压溃、剥离掉块问题，相比早期轻型轨，BS90A的轨头踏面曲率经过反复优化，轮轨接触斑的面积控制在合理区间，既能降低滚动摩擦阻力，也能减少接触疲劳损伤的产生速率。

　　轨腰部分采用工字型截面的薄壁过渡设计，在保证整体抗弯截面模量的前提下尽可能降低型材自重，这部分的厚度取值经过多轮载荷校核，既要传递垂向载荷到轨底，也要承受列车通过时的横向水平推力，避免轨腰出现侧弯变形；轨底部分设计为宽幅平底结构，安装时通过弹条扣件或者道钉直接压合在轨枕或者轨道梁的承轨面上，足够的底宽能保证轨底与承轨面的接触面积足够大，把上部载荷均匀传递到下部基础，同时宽底设计也提升了钢轨的抗倾覆稳定性，当列车通过曲线段产生较大横向力时，不会轻易出现轨条外翻的失稳问题。

　　建模过程中需要严格控制截面的形心位置，保证轨头、轨腰、轨底三部分的截面惯性矩匹配实际受力需求，纵向延伸时要保证截面的一致性，不能出现截面畸变，实际生产中这类钢轨是通过热轧工艺一次成型，建模时的圆角过渡、拔模斜度都要匹配热轧工艺的成型特性，比如轨头与轨腰的过渡圆角、轨腰与轨底的过渡圆角都要符合工艺要求，避免出现应力集中的锐角结构。安装边界上，这类钢轨的单根定尺长度通常根据运输与铺设条件确定，接头位置可以采用鱼尾板连接或者无缝焊接，承轨面的安装平面度误差需要控制在允许范围内，扣件的扣压力要达到设计值，保证钢轨在温度应力、列车载荷作用下不会出现纵向窜动；在厂区起重设备的行走轨道应用场景中，这类钢轨还会配套轨道压板、缓冲胶垫使用，缓冲吊重运行时的冲击载荷，降低振动向厂房基础的传递。

　　从结构受力角度看，钢轨的截面设计充分利用了材料的力学性能，把大部分材料布置在离中性轴最远的轨头与轨底位置，用最少的材料获得最大的抗弯能力，这种工字型截面的设计思路和建筑用H型钢、机械传动中的工字梁逻辑一致，但针对轮轨接触的特殊工况做了针对性的轮廓优化，轨头的侧面轮廓要匹配轮缘的导向需求，保证列车过弯时轮缘能顺利贴靠导向，不会出现卡轨或者脱轨风险。实际运维中我们也发现，这类截面的钢轨在长期使用后，轨头踏面会出现均匀的磨耗，当磨耗量达到限值时需要及时更换或者打磨修复，建模时预留的轨头厚度余量就是为了覆盖全生命周期内的磨耗量，保证钢轨在设计使用周期内有足够的结构强度。另外在一些特殊应用场景，比如景区观光小火车、厂区电动平车的轨道铺设中，也会选用这类截面的钢轨，因为其截面刚度足够，安装固定方式成熟，配件通用性强，不需要单独开模定制配套扣件，能大幅降低轨道铺设的成本与后期维护难度。建模时还要注意轨端的连接孔位设计，如果是采用鱼尾板连接的轨道，轨端的螺栓孔位置、孔径都要符合配套扣件的尺寸要求，孔位周边要做倒角处理，避免应力集中造成轨端开裂；如果是无缝线路应用，轨端需要做焊接坡口处理，保证现场焊接时的焊口强度能达到母材的力学性能要求。
