手动法兰连接式安全阀结构设计

在工业流体输送系统的压力管控环节，这类手动带手轮的法兰连接安全阀是承压管路、压力容器配套的核心安全部件，日常应用覆盖化工流体输送管线、蒸汽供热管网、中小型承压储液罐、空压站输气支路等场景，核心作用是在系统内部压力超过设定阈值时自动开启泄放，待压力回落至安全区间后自动回座密封，避免管路或容器因超压出现破裂、泄漏甚至爆管事故，同时手轮结构也支持运维人员在现场巡检、停机检修阶段手动操作阀杆，完成强制启闭、压力预调、密封面检查等作业，不需要额外配套气动或电动执行机构，适配无外接动力源的野外管线、小型车间站点的使用需求。

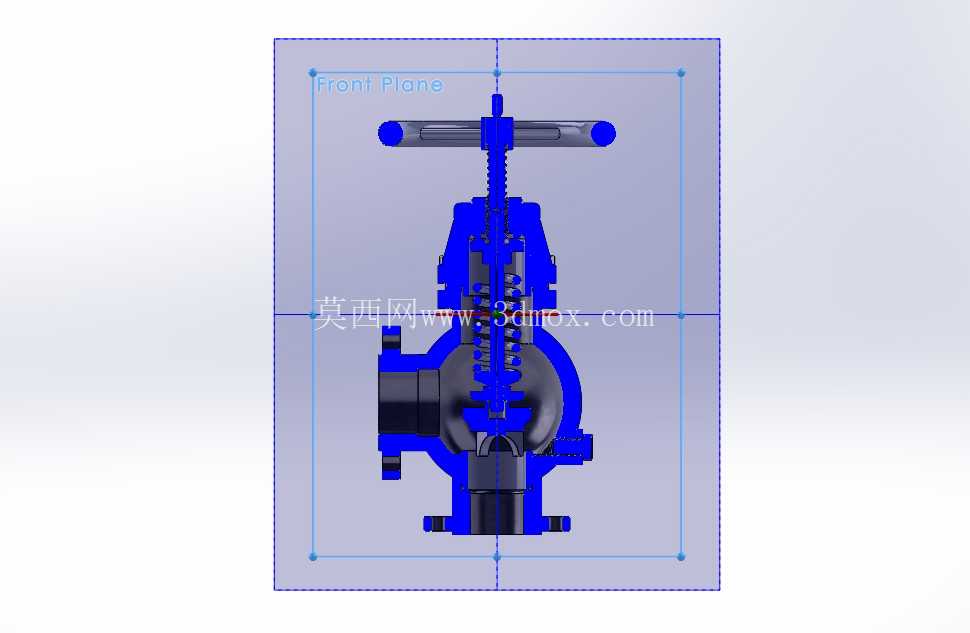

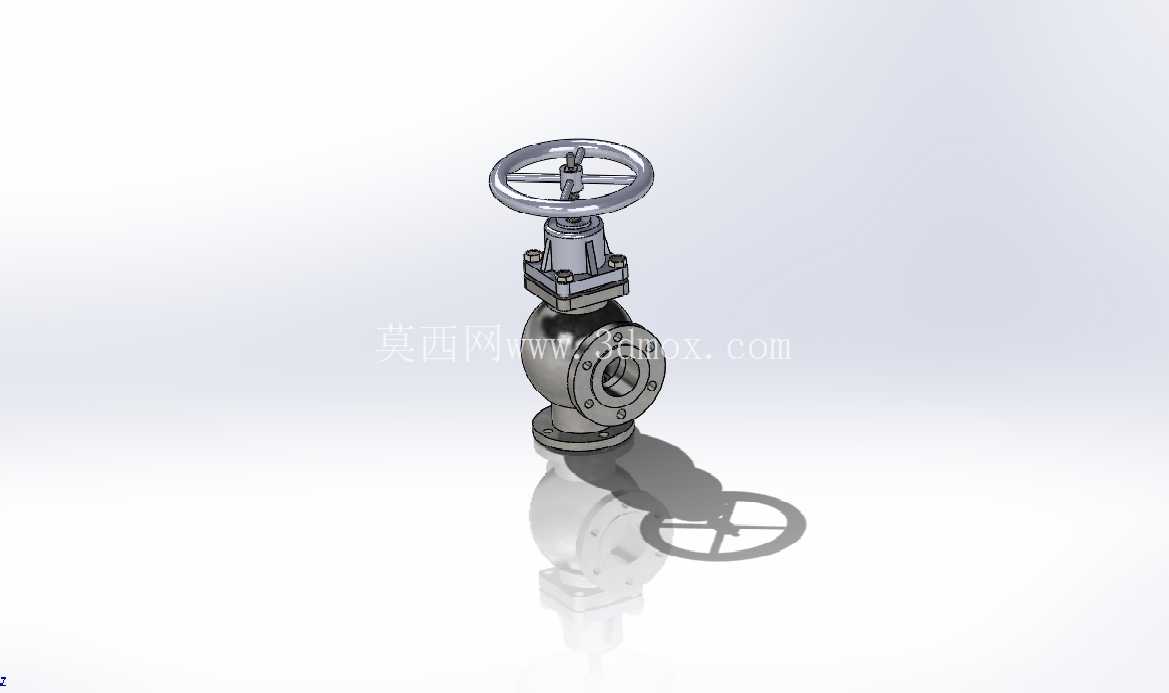

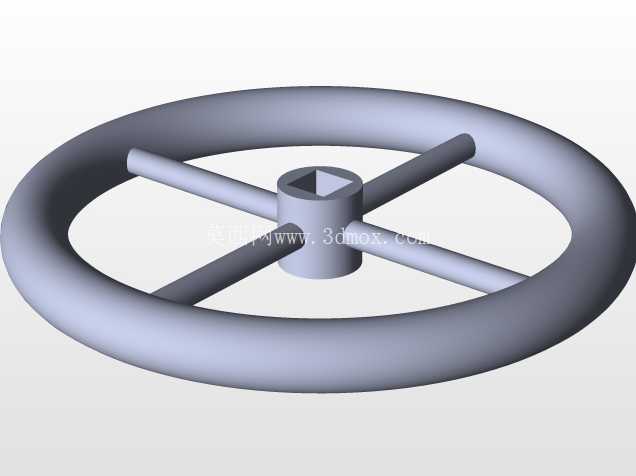

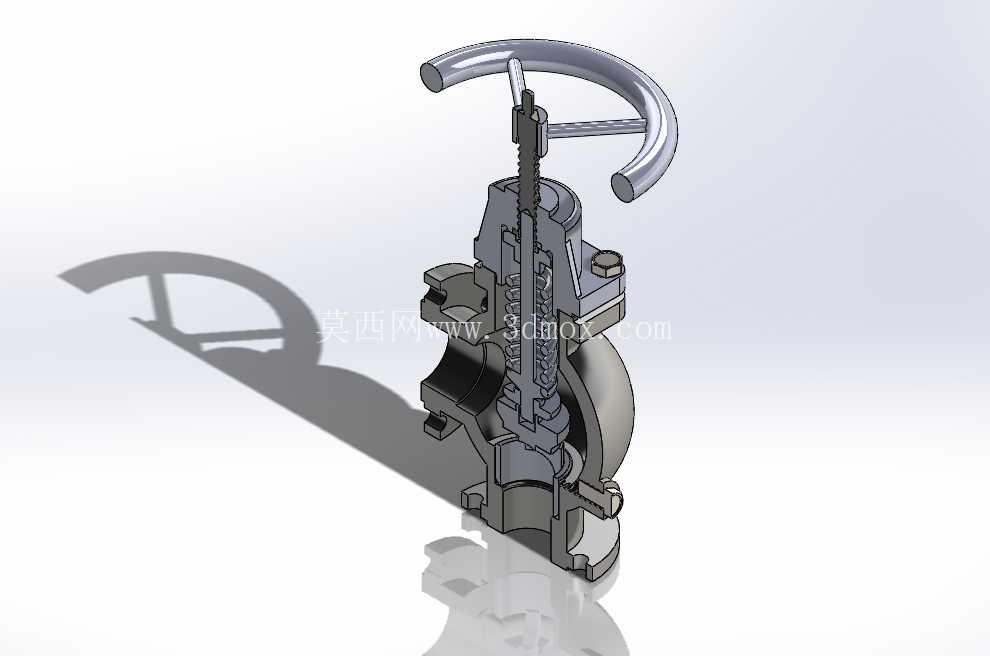

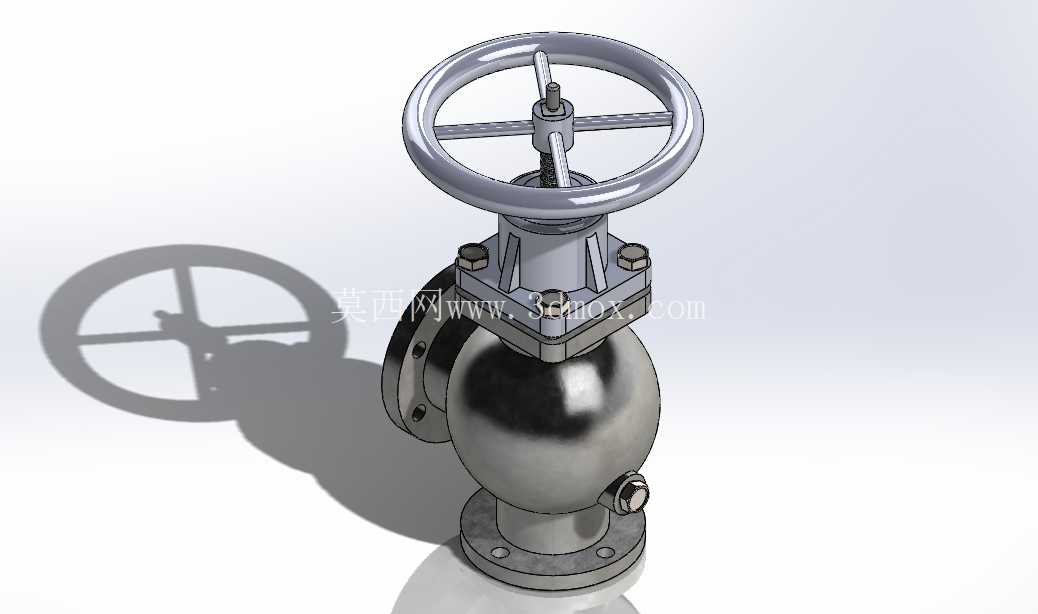

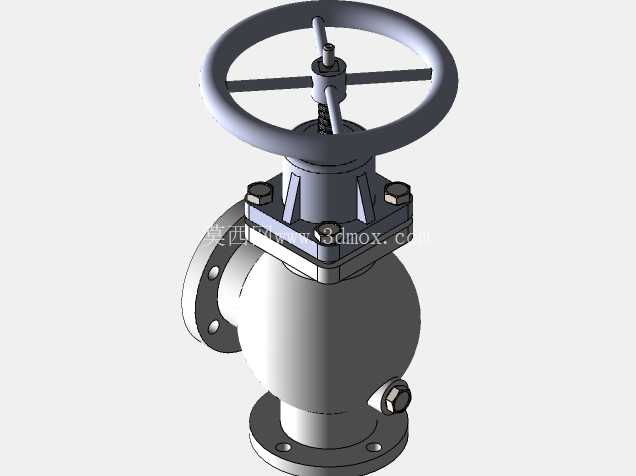

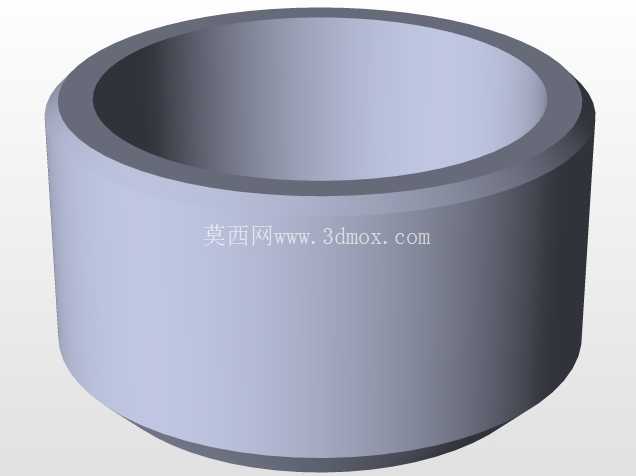

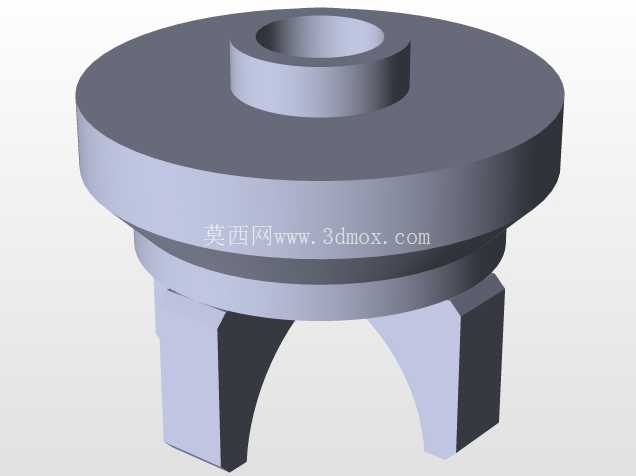

从结构设计逻辑来看，这款安全阀采用下进侧出的角式流道布局，阀体下部为垂直方向的入口法兰，侧部为水平方向的出口法兰，这种布局可以直接安装在容器顶部或管路的垂直向上接口上，泄放时流体从下往上进入阀腔，侧向导流排出，能减少流体直冲阀瓣密封面造成的冲蚀，同时降低泄放时的流体反作用力对安装接口的冲击。手轮设置在阀杆最顶端，采用轮辐式圆形结构，直径尺寸经过力矩匹配设计，操作人员徒手转动时就能获得足够的操作力矩，不需要加接加长杆，手轮与阀杆之间通过键连接固定，避免操作时出现打滑空转。阀杆采用阶梯轴结构，上部与手轮连接段做方轴定位，中部穿过填料压盖的位置设置多道填料密封槽，填充柔性石墨或聚四氟乙烯填料，通过压盖螺栓的预紧力实现阀杆处的动密封，避免阀内介质从阀杆配合间隙向外泄漏，阀杆下部与阀瓣采用活动连接结构，允许阀瓣在回座时自动微调角度，贴合阀座密封面，补偿加工或安装带来的微小同轴度误差。

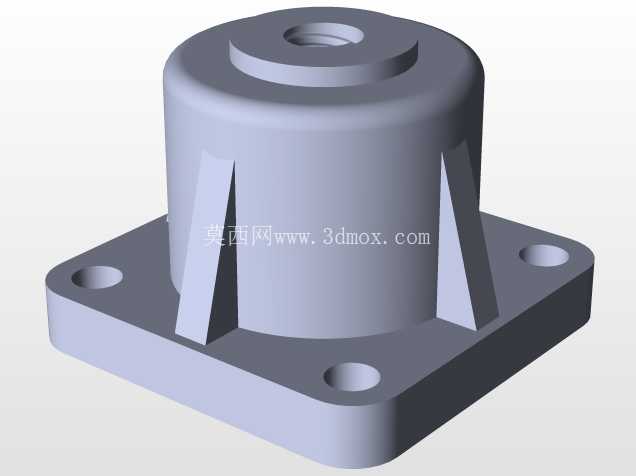

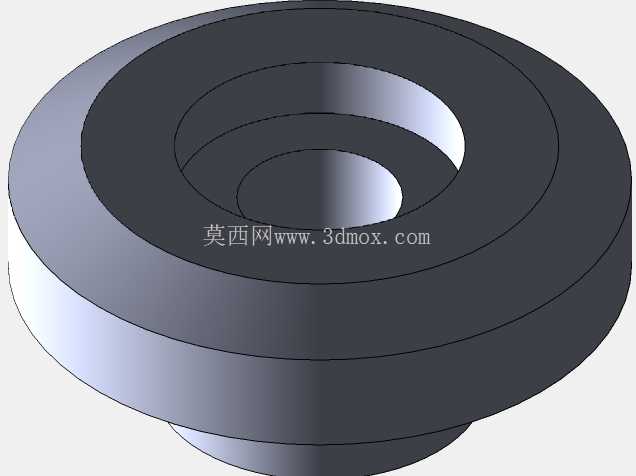

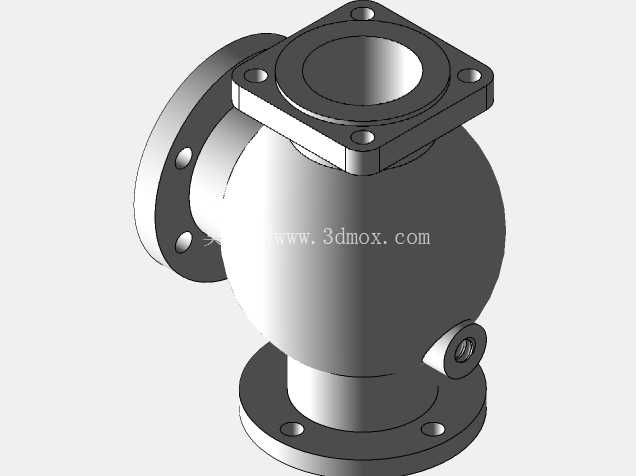

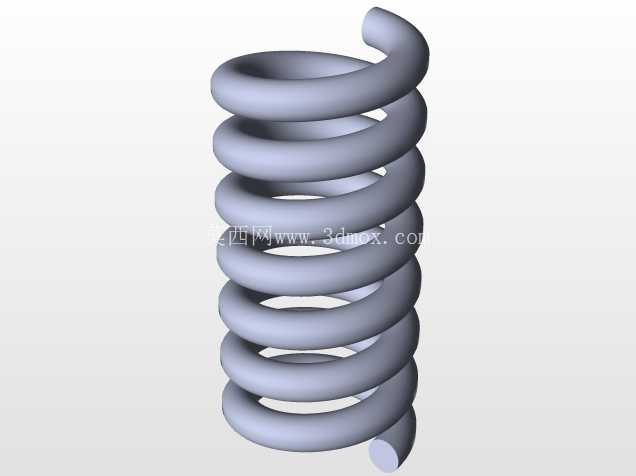

阀体部分采用整体铸造结构，流道内壁做圆弧过渡处理，没有直角突变结构，能减少流体在阀腔内的涡流阻力，降低泄放时的噪音和压力损失。入口和出口的法兰均采用标准凸面法兰设计，密封面加工有水线纹路，安装时搭配对应压力等级的法兰垫片，拧紧连接螺栓后就能实现可靠的端面密封，法兰的螺栓孔位置、孔径、法兰厚度、密封面外径都匹配常用的中低压管路法兰标准，不需要额外加工过渡接头就能直接对接同规格的工业管路。阀盖与阀体之间采用螺栓连接，结合面设置密封垫片，方便后期拆解检修时更换内部的弹簧、密封件等易损部件，阀腔内部的弹簧采用圆柱螺旋压缩弹簧，刚度经过精准匹配，对应设定的开启压力值，弹簧上下两端都设置弹簧座，避免弹簧工作时出现偏磨、歪斜，保证阀瓣启闭过程中受力均匀。

从安装边界来看，这款安全阀的整体高度从入口法兰密封面到手轮顶端的尺寸适配常规管路的安装空间，侧出口法兰的中心高度与入口法兰端面的距离符合角式安全阀的通用安装尺寸，安装时只需要保证入口端垂直向上，预留出手轮操作所需的上部空间，以及出口端泄放管路的连接空间即可，不需要额外设置庞大的支撑结构，阀体底部的法兰端面可以直接贴合容器或管路的对接法兰，安装时的螺栓穿装空间足够，常规的扳手就能完成螺栓紧固作业。在实际选型配套时，需要根据管路的公称通径、设计压力、介质特性匹配对应的密封面材质和弹簧刚度，这款结构的安全阀适配水、蒸汽、压缩空气、无强腐蚀性的油品等常见工业介质，密封面如果堆焊硬质合金，还可以适配带微小颗粒的流体介质，减少密封面的磨损，延长设备的检修周期。日常运维过程中，可以通过顶部手轮定期手动试启阀门，检查阀瓣是否存在卡涩、粘连问题，保证超压时阀门能正常动作，不需要将阀门从管路上拆解下来就能完成功能性检查，降低运维的工作量。
