螺纹连接式弹簧安全泄压阀结构设计

这款安全泄压结构主要面向中小通径的低压流体管路场景，常见于小型空压站支路、家用供水增压系统、小型制冷机组冷媒回路、实验室低压气路分配台这类对安装空间有严格限制的点位，承担超压泄放的核心安全功能，当管路内部介质压力超过预设阈值时，阀瓣自动抬升泄放多余介质，压力回落至安全区间后自动回座密封，避免管路超压引发的爆裂、密封失效、设备损坏等风险。

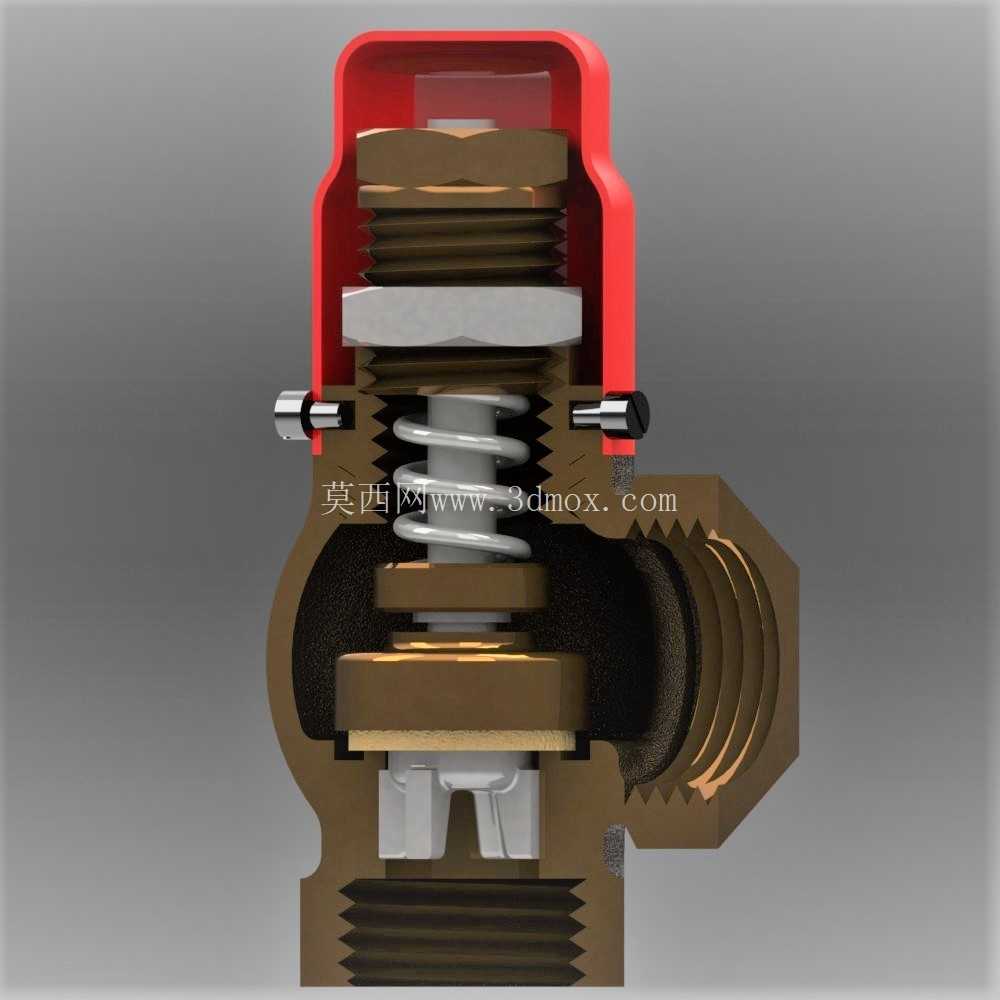

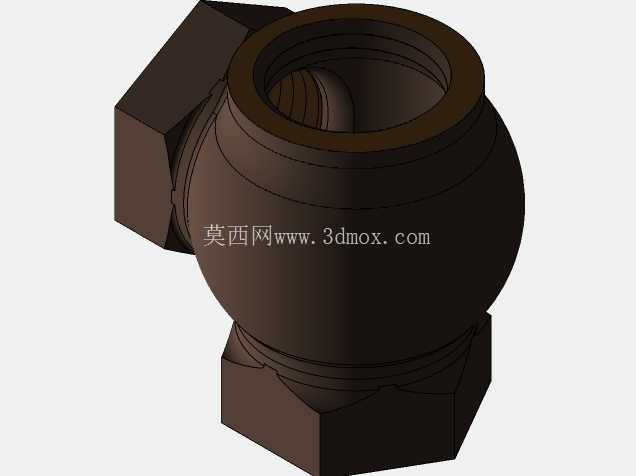

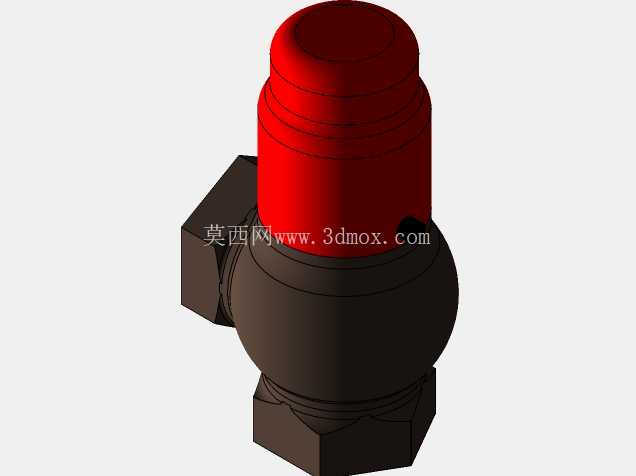

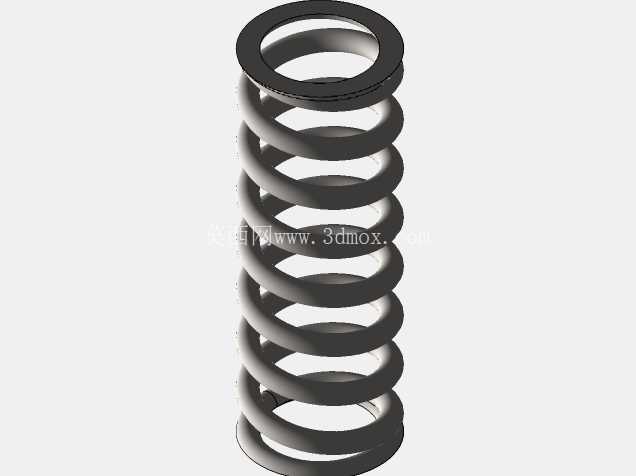

从结构设计逻辑来看，整体采用下进侧出的流道布局，底部为外螺纹连接端，可直接拧入管路预设的内螺纹接口，无需额外焊接或法兰转接，大幅压缩安装所需的轴向空间；侧部的六角结构为安装受力位，适配标准活动扳手，安装时可直接卡持该位置施加扭矩，不会损伤上部阀罩结构。内部核心的力平衡组件采用圆柱螺旋压缩弹簧作为压力敏感元件，弹簧上端抵靠在上阀罩内部的调节座上，下端直接压合在阀瓣背面，通过调整调节座的旋入深度即可改变弹簧预紧力，匹配不同工况的开启压力设定，这种直动式结构响应速度快，没有额外的导阀传动延迟，对压力波动的反馈更直接，适合压力波动频率较高的小型管路系统。

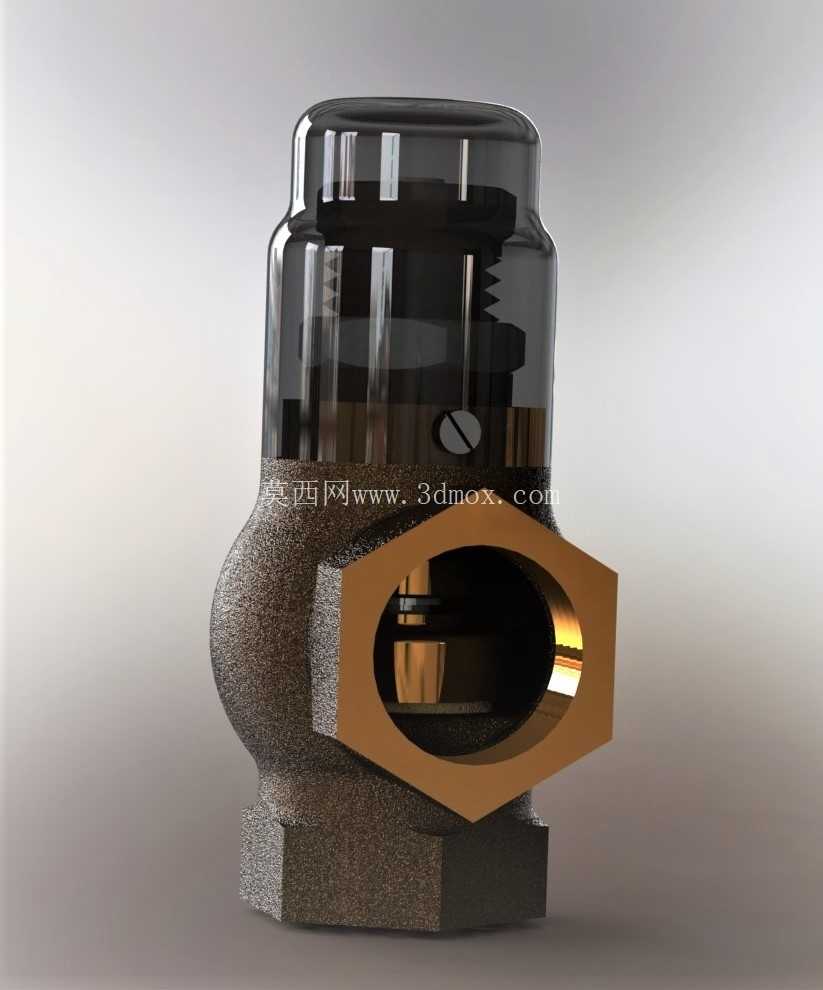

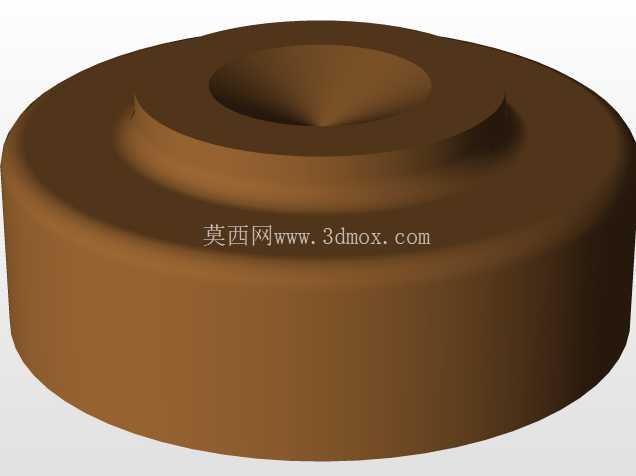

流道部分的密封面采用锥面配合结构，阀瓣密封面与阀座流道口做高精度贴合，正常工作状态下依靠弹簧预紧力实现硬密封，介质压力低于设定值时无渗漏；当介质压力升高至开启压力，介质作用力克服弹簧预紧力推动阀瓣上移，介质从侧部出口快速泄出，流道的转弯角度经过优化，减少泄放时的介质紊流冲击，降低泄放过程中的振动与噪音。上部阀罩采用透明可视化设计，日常巡检时可直接观察内部弹簧的压缩状态、阀瓣的动作位置，无需拆解即可判断阀门是否处于正常工作状态，大幅降低日常运维的检查成本，阀罩与阀体之间采用螺纹连接加密封圈的密封结构，既保证上部腔体的密封性，也方便后期拆解更换弹簧、清理阀瓣密封面的杂质。

安装边界方面，底部螺纹接口适配常规低压管路的管螺纹标准，侧部出口的外螺纹可直接连接泄放引流管，将泄放的介质引导至安全排放区域，避免高压介质喷出伤及周边操作人员；整体径向最大尺寸为侧部六角结构的对边宽度，安装时预留的扳手操作空间仅需比对边宽度大20mm即可，轴向总高度从底部螺纹端面到阀罩顶端的尺寸控制在极小范围内，适合在管路排布密集、竖向空间不足的设备内部安装，比如集成式小型空压机组的内部管路、壁挂式供水设备的管组区域，不会与周边其他阀件、管路产生安装干涉。

设计过程中针对不同工况的适配性做了细节优化，阀瓣的导向结构与阀体内腔做小间隙配合，阀瓣上下动作时不会出现偏斜，保证密封面每次回座都能精准贴合，避免因阀瓣卡滞导致的密封失效或提前开启问题；弹簧的选材适配常规水、压缩空气、低压冷媒等常见介质，在常规工况温度范围内不会出现弹力衰减，保证长期使用时开启压力的稳定性；阀体外部的铸造纹理做了防滑处理，即使安装位置有少量油污，徒手调整引流管连接时也不易打滑。在实际选型应用中，这类直动式小通径安全阀通常作为管路系统的最后一道超压保护，与上游的减压阀、稳压阀配合使用，当上游调压元件出现故障导致压力骤升时，可快速泄放压力，保护下游的压力表、软管、终端设备等承压元件不受损坏，相比法兰连接的大口径安全阀，这种螺纹连接的小型结构安装成本更低，更换维护更便捷，不需要大型吊装工具，单人即可完成拆装更换作业，非常适合分散布置的小型压力管路点位使用。
