17毫米规格单头开口手动扳手结构

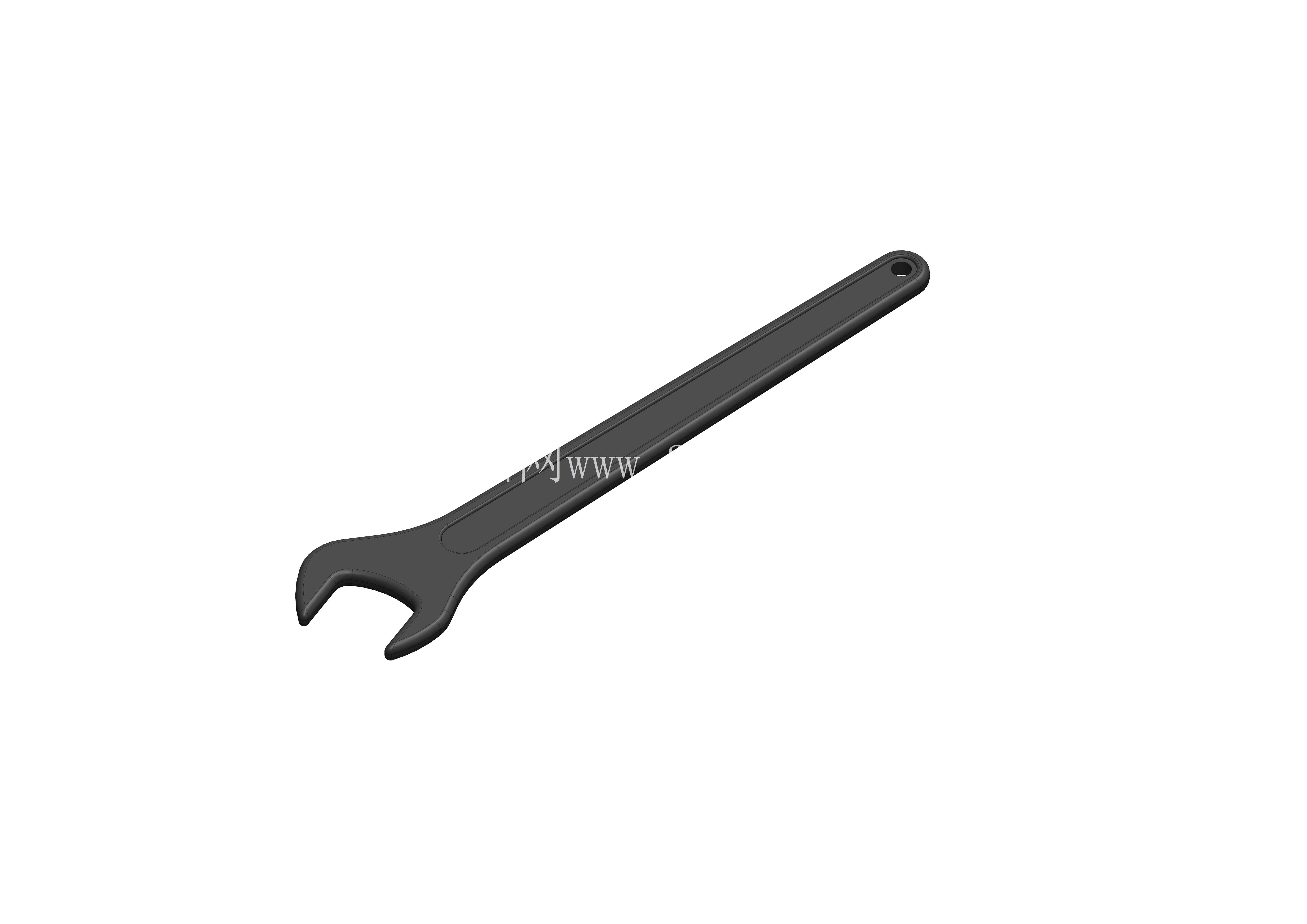

　　在设备装配、产线运维、机械维修的各类作业场景里，单头开口扳手是一线作业人员接触频率极高的手动紧固工具，17mm规格的开口尺寸对应国内通用的M10外六角螺栓、螺母标准对边尺寸，覆盖了通用机械机架连接、电气柜安装、小型设备组装、家电售后维修、自行车及非机动车维保等大量场景的紧固件作业需求，是工具包内不可或缺的基础配置。这款单头开口扳手的整体结构采用长直柄加单端开口的经典布局，手柄末端设计有圆形挂孔，既可以在工具架、工具墙的挂钩上悬挂收纳，避免工具混放导致的取用不便，也能在需要施加更大扭矩时，穿入加力杆延长力臂，应对锈蚀、过紧的紧固件拆卸需求，不过实际作业中要注意加力的力矩上限，避免开口部位受力过载出现崩口、变形，损伤紧固件棱角。从结构设计的受力逻辑来看，扳手的开口部位并非简单的U型开槽，开口的两个夹持面做了微小的角度偏移，常规开口扳手的夹持面与手柄轴线会形成15度左右的夹角，这个设计细节是为了在空间受限的作业场景下，扳手每次转动紧固件后不需要完全脱离螺栓，只需要翻转扳手就能继续卡合，大幅提升狭小空间内的作业效率，比如在设备内部靠近机架侧壁的位置，螺栓周围没有足够的空间让扳手整圈转动，这个偏角设计就能让作业人员通过小幅度往复摆动完成紧固或拆卸操作。

　　扳手柄部的截面采用了中间厚、边缘薄的变截面设计，这种结构不是为了减重，而是匹配手动施力的受力分布：人手握持时主要的施力区域在柄部的上下两侧，加厚的中间部位可以提升柄部的抗弯曲强度，避免施加较大扭矩时柄部出现弯折变形，同时柄部表面做了防滑的纹理处理，即便手上沾有少量油污，也能保证握持的摩擦力足够，不会出现打滑脱手的情况。开口部位的尺寸公差控制是这类工具设计的核心，17mm的开口尺寸需要严格匹配对应紧固件的对边公差，开口尺寸过大，会导致夹持时接触面积不足，拧动时容易磨圆螺栓的六角棱角，造成紧固件损坏无法后续拆卸；开口尺寸过小，则无法顺利卡入螺栓头部，甚至出现卡滞过紧难以取下的问题。设计时开口的两个夹持面需要保证足够的平面度与平行度，让夹持力均匀分布在螺栓头部的两个接触面上，避免局部应力集中损伤螺栓，同时开口根部做了圆弧过渡处理，避免应力集中导致开口部位在大扭矩下出现开裂。从安装边界与适配场景来看，这款扳手的整体长度经过力矩匹配设计，17mm规格对应的M10螺栓推荐拧紧力矩在30-45N·m区间，成年人单手握持柄部施加的力刚好可以达到这个力矩范围，不需要额外加力就能满足常规的紧固要求，同时长度不会过长导致力矩过载拧断螺栓，也不会过短导致施力不足无法拧紧紧固件。

　　开口部位的头部厚度做了减薄处理，能够伸入一些沉头螺栓、空间局促的紧固件安装位置，比如钣金件的沉孔内、设备内部管线旁的螺栓位置，不会因为头部过厚无法卡入螺栓。在实际的三维建模过程中，这类手动工具的模型需要重点还原几个关键结构特征：首先是开口部位的角度与尺寸精度，要保证虚拟装配时能够准确与对应规格的螺栓模型配合，不会出现干涉或者间隙过大的问题；其次是柄部的曲面过渡，从头部到柄部的截面变化要平滑，符合实际锻造加工的工艺特征，不会出现突兀的棱角；最后是末端挂孔的位置与尺寸，要匹配常规工具挂钩的直径，还原真实工具的收纳特性。

　　这类手动工具的模型常被用于装配工艺仿真、工具库搭建、维修作业模拟、职业技能培训课件等场景，准确的结构还原能够让仿真场景更贴近真实作业情况，比如在虚拟维修培训中，学员可以通过模型模拟扳手的卡合、转动操作，理解不同规格扳手的适配场景与操作要点，避免实际作业中出现工具选用错误、操作不当导致的紧固件损坏、人员受伤等问题。不同于双头扳手需要兼顾两个尺寸的力矩平衡，单头开口扳手的重心更靠近开口端，握持时的手感更稳定，长时间作业的手部疲劳度更低，针对单一规格螺栓的高频作业场景，单头扳手的作业效率要高于双头扳手或者活动扳手，不需要频繁调整开口尺寸，也不会出现活动扳手的夹持间隙导致的打滑问题。在铸造模相关的工装配套场景中，这类扳手也常被用于模具的拆装、紧固件调试作业，模具装配时大量的内六角、外六角螺栓需要对应规格的扳手操作，17mm规格对应的螺栓常被用于模具模板的连接、辅助定位结构的紧固，适配的扳手是模具运维人员的常用工具。
