245x245mm方形可倾斜旋转承载底座

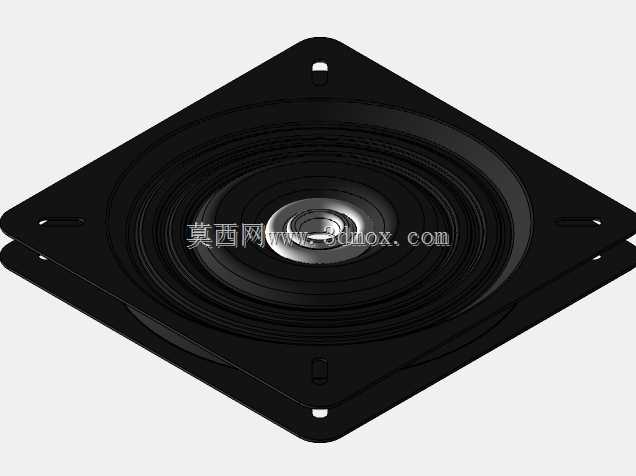

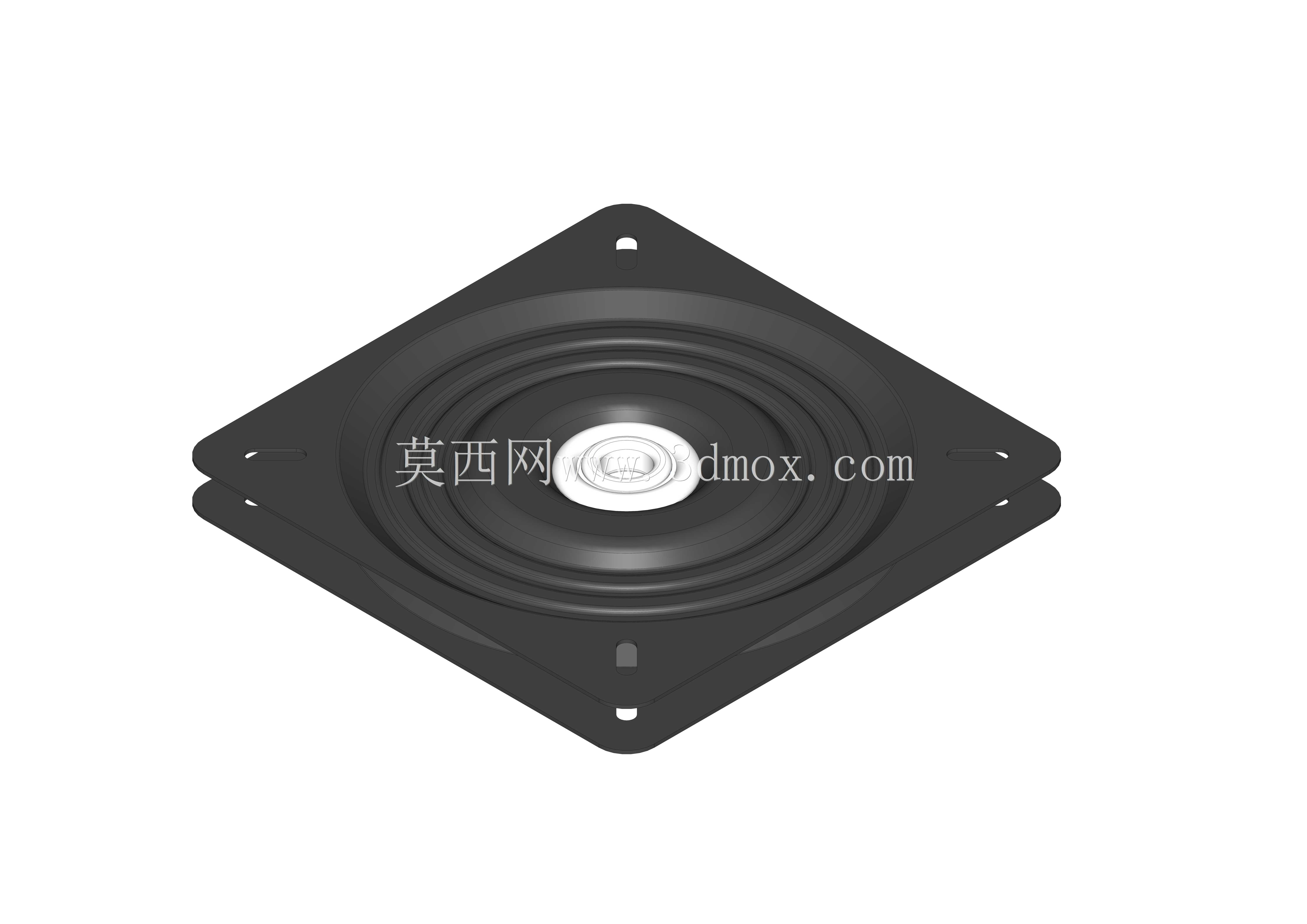

这款方形旋转承载结构，在工装夹具配套、小型操作台改造、家具功能拓展、轻型设备工位调整场景中应用十分广泛，日常做非标设备改造时经常会用到这类回转支撑结构，用来实现上部承载物件的水平旋转与小角度倾斜调整，省去额外搭建回转机构的工作量。从结构设计来看，整体采用上下双层方形安装板搭配中间回转轴承的布局，安装板四个角预留了标准安装孔位，孔位间距适配常规的型材安装、台面固定需求，245x245mm的外形尺寸刚好适配多数小型工作台、设备机台的安装边界，不会因为尺寸过大占用多余操作空间，也不会因为尺寸过小导致承载稳定性不足。中间的回转核心采用可倾斜轴承结构，区别于普通平面转盘只能水平转动的局限，这款结构可以在水平360度回转的基础上，实现小范围的角度倾斜调整，满足需要调整操作倾角的工位需求，比如工装焊接时调整工件角度、展示台调整展示倾角、座椅底座调整倚靠角度这类场景，都能通过这个结构实现功能。设计时充分考虑了安装便利性，上下安装板的孔位做了同心对齐处理，现场安装时不需要额外做孔位配钻，直接用标准紧固件就能完成固定，板体边缘做了圆弧过渡处理，避免安装和使用过程中锐边划伤操作人员，中间轴承部位做了密封结构设计，能阻挡日常使用中的灰尘、碎屑进入轴承滚道，延长结构的使用寿命，减少日常维护的频次。在承载能力设计上，板体采用合适厚度的板材冲压成型，搭配适配尺寸的回转轴承，能满足轻型载荷的回转支撑需求，日常用于小型工装、轻型操作台、家具转座这类场景时，结构刚性足够，不会出现回转卡顿、板体变形的问题。做三维建模时，这类结构需要重点确认安装孔的位置度、轴承安装位的同轴度，以及上下板转动时的间隙控制，避免实际装配后出现转动干涉、安装错位的问题，模型中预留的安装边界尺寸，能直接给选型设计的工程师提供参考，不用反复测绘实物就能直接调取模型完成装配设计，大幅缩短非标设计的周期。
