三丰指针式百分表精密测量构件

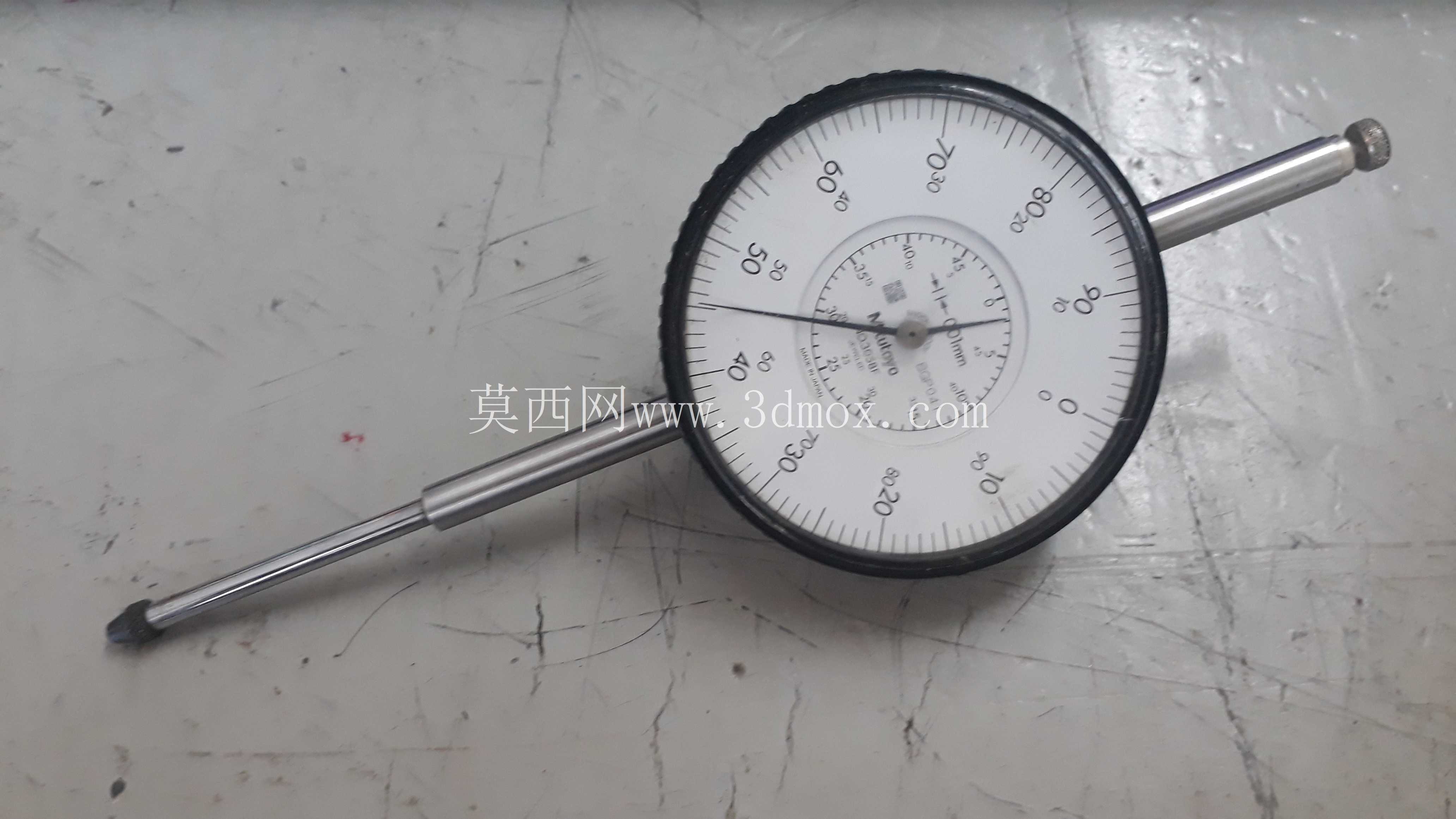

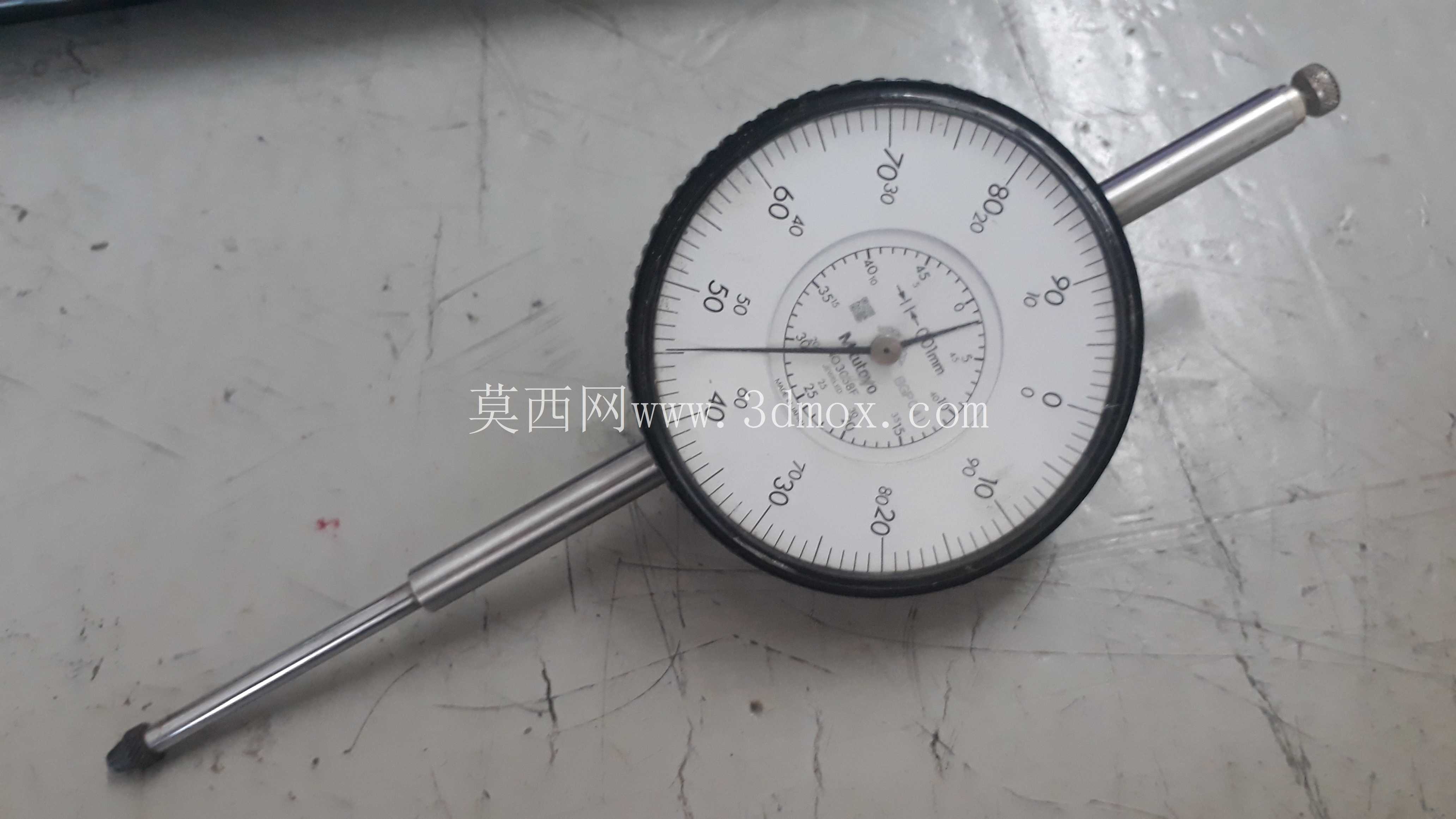

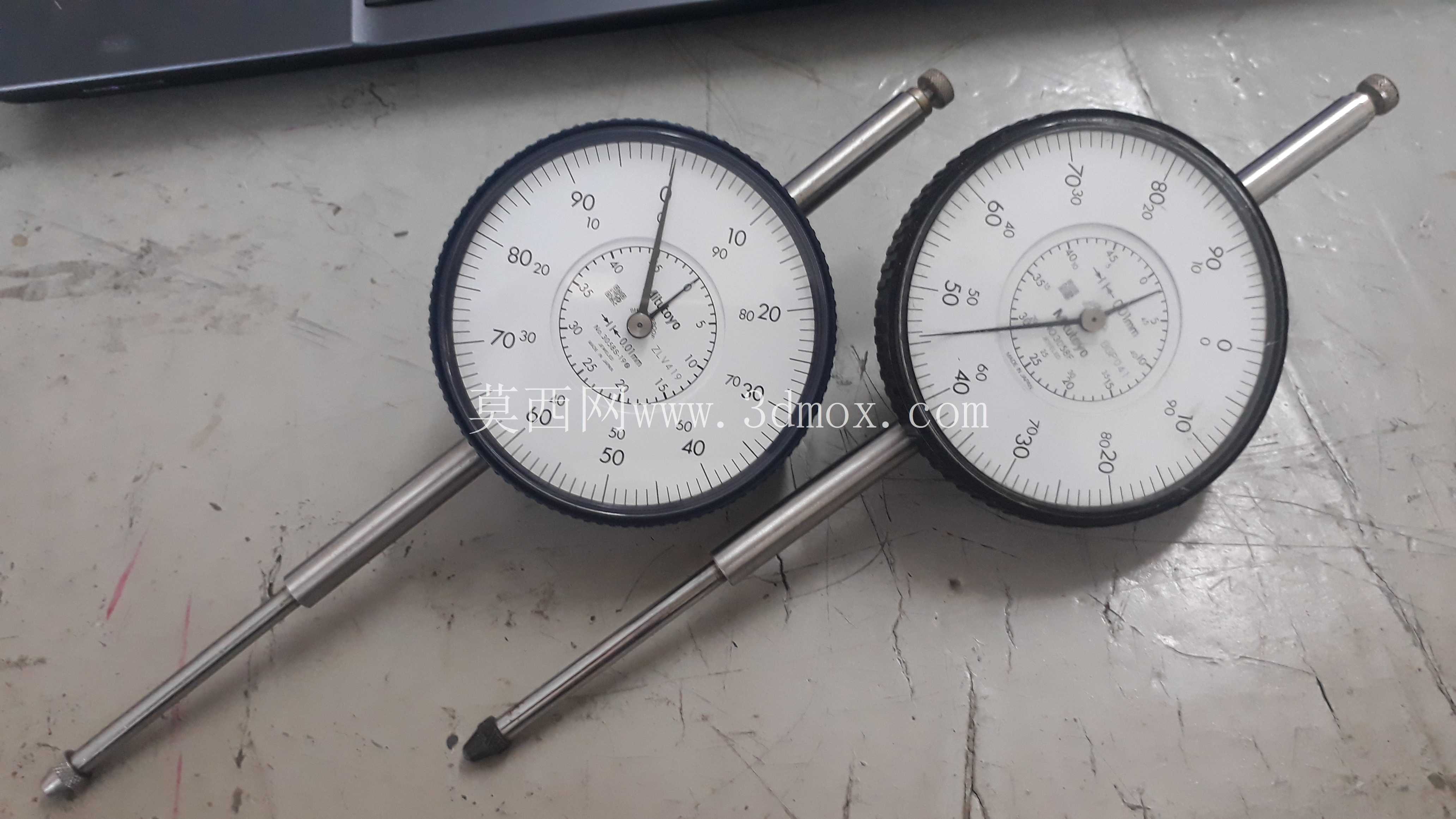

在机械加工现场的工序检验环节，这类指针式百分表是机台操作人员、质检人员手边最常用的接触式测量器具，不管是普通车床的工件装夹找正、铣床进给行程的偏差校验，还是工装夹具装配时的同轴度、跳动量检测，都能看到它的使用场景。不同于数显类测量器具，指针式百分表不需要额外供电，抗车间油污、切削液飞溅的能力更强，在加工现场的复杂工况下可靠性更突出，哪怕是车间气源带动的微小振动，也不会像数显设备那样容易出现数值跳变的问题，很适合生产一线的快速测量场景。

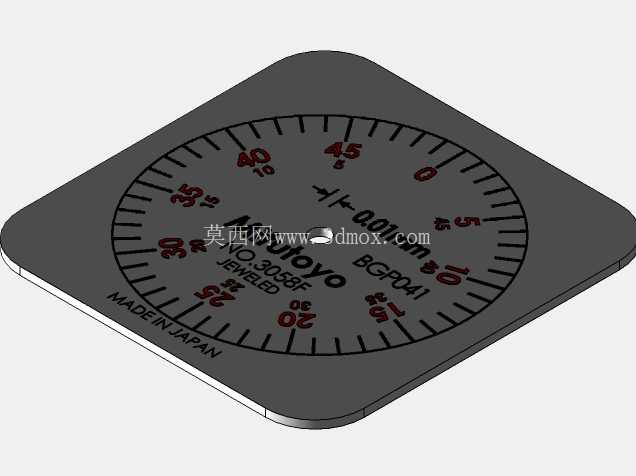

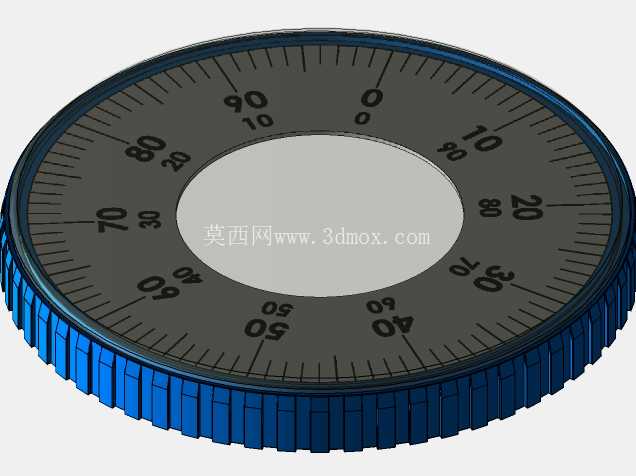

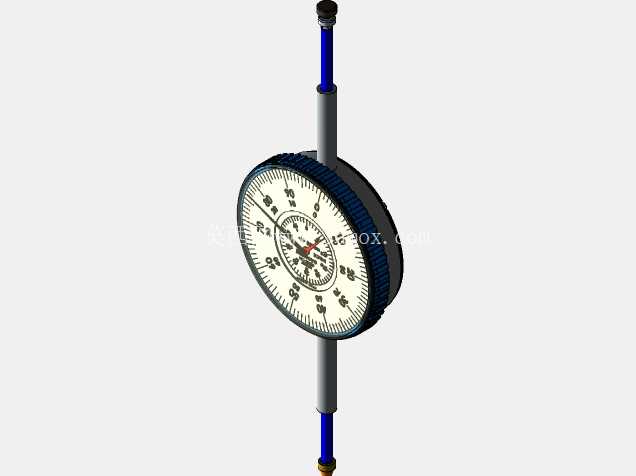

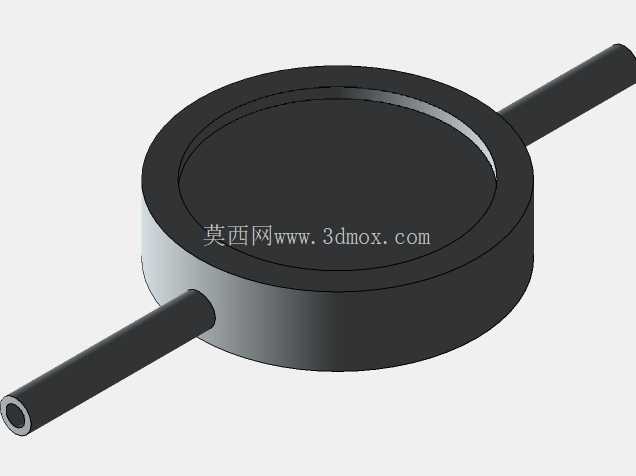

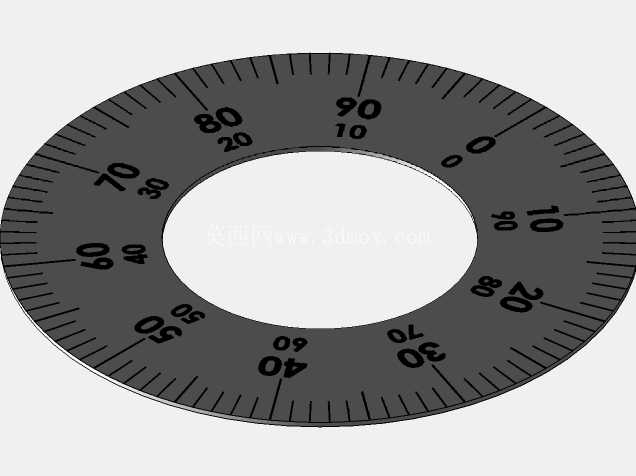

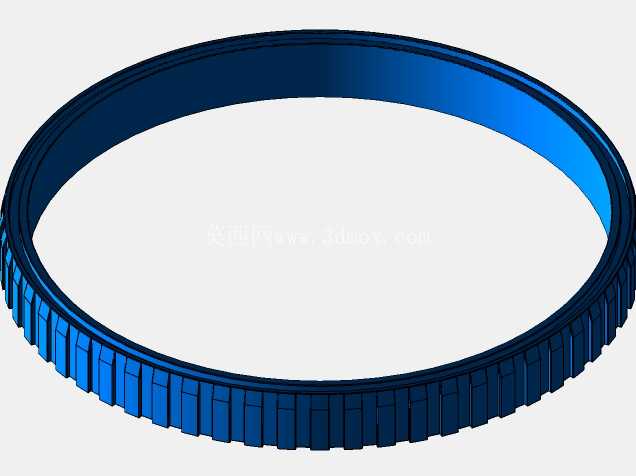

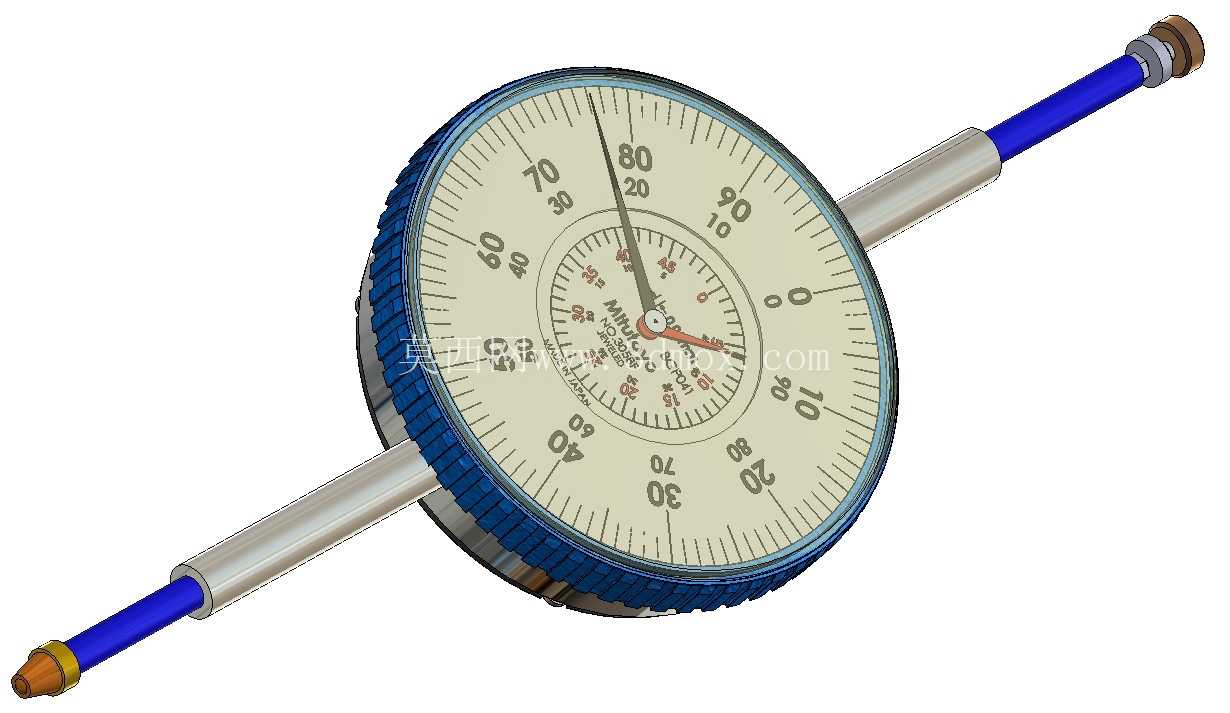

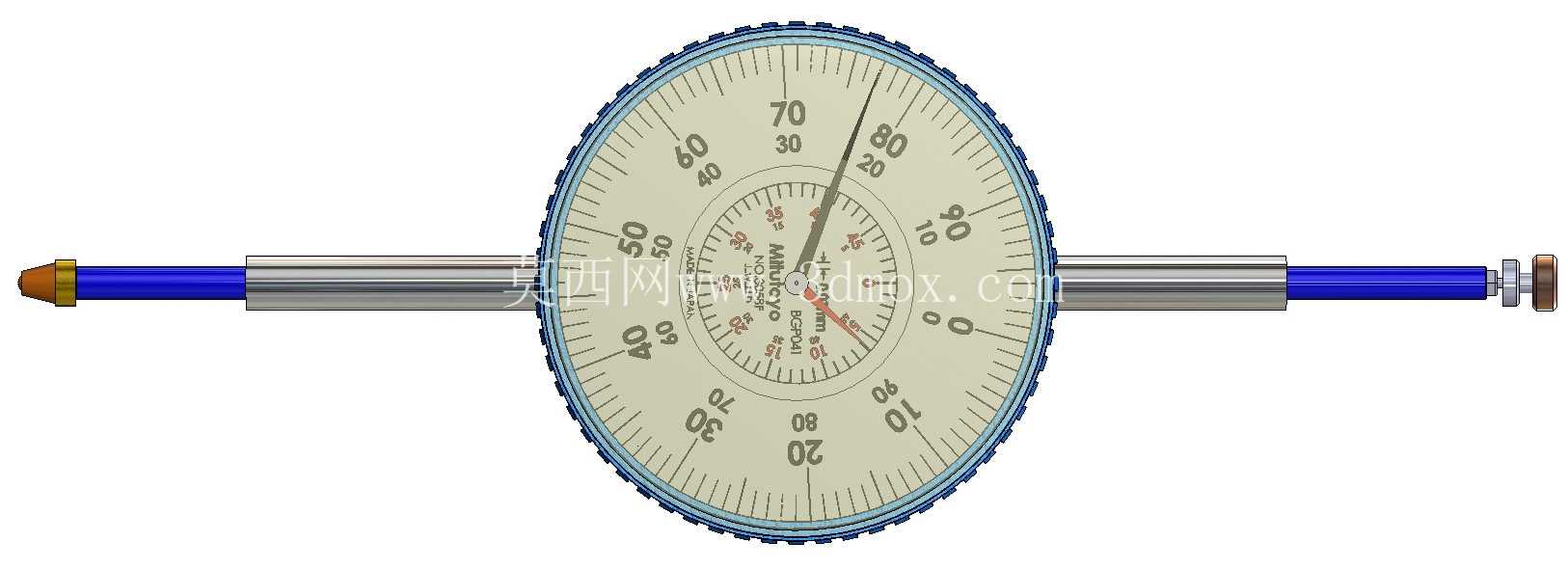

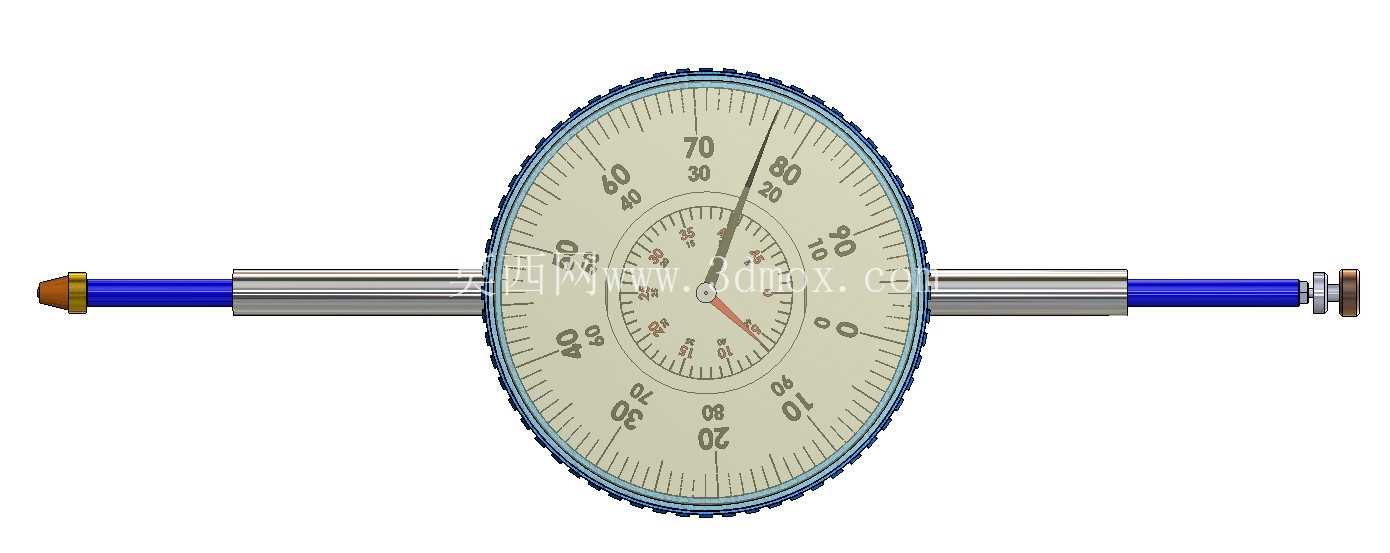

这个模型还原的百分表测量量程覆盖50mm，分度值为0.01mm，完全能满足常规机械加工的形位公差检测需求。整个表体的结构分为几个核心部分：外圈的蓝色防滑滚花表圈，是实际使用时用来旋转对齐零位的结构，建模时还原了滚花的防滑纹理，和真实产品的握持触感一致；表盘采用双层刻度设计，外圈大刻度对应每圈1mm的测量行程，小表盘记录测杆的总伸缩圈数，读数时先看小表盘的整毫米数，再读大表盘的小数部分，和实际操作的读数逻辑完全一致，不会出现结构和实际使用脱节的问题。测杆部分做了双向伸出的结构还原，两端都带有硬质合金测头，测杆和表体的配合段做了光滑的导向结构，还原了真实产品中测杆滑动无卡滞的设计特点，测杆的滑动行程和刻度圈的转动比严格对应真实传动比，建模时的齿轮传动副结构也做了简化还原，能直观看到测杆直线位移转换为指针回转运动的传动逻辑。

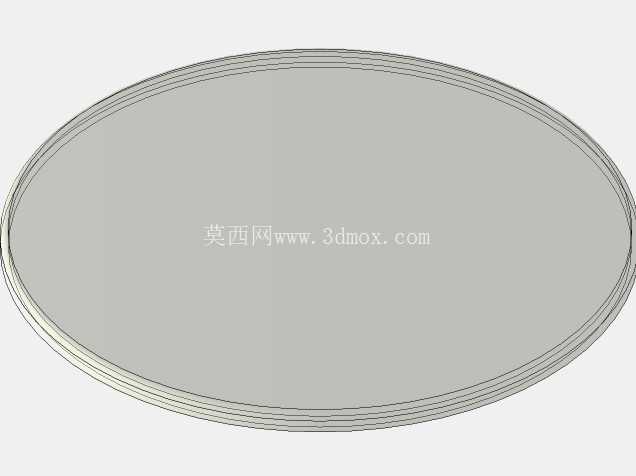

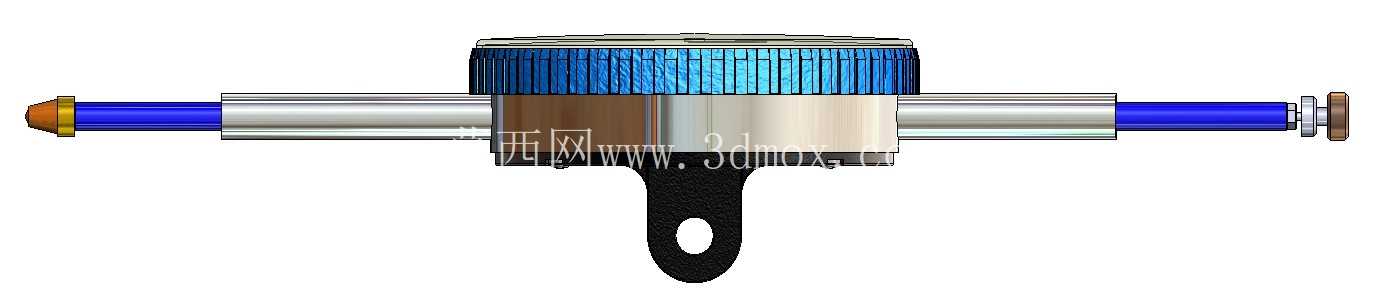

从设计建模的角度来说，做这类量具模型首先要保证刻度的准确性，大表盘每一格对应的0.01mm刻度间距要和指针回转半径匹配，不能出现刻度间距不均、指针和刻度对位偏差的问题，否则模型就失去了教学和选型参考的意义。其次是表体的安装边界，这类百分表通常配合表架使用，表体后侧的安装套筒直径是统一的行业标准尺寸，建模时严格按照实际安装尺寸还原，不管是做测量工装的配套设计，还是做教学演示的装配动画，都能直接匹配标准表架的装夹孔径，不需要额外调整尺寸。表蒙的部分做了轻微的弧面还原，和真实产品的钢化玻璃表蒙弧度一致，避免了平面表蒙带来的失真感。

在实际的设备装配场景中，这类百分表还经常被用来检测设备导轨的直线度、主轴的径向跳动和轴向窜动，使用时把表架固定在稳定的基座上，测头垂直抵在被测表面，缓慢移动被测件或者转动主轴，就能通过指针的摆动范围读出偏差值。建模时还原的双向测杆结构，也对应了部分特殊测量场景下需要反向装夹测头的需求，比如测量内孔的圆度时，就可以把测头伸入孔内，利用测杆的回缩动作传递测量数值。整个模型的结构拆分也符合真实产品的装配逻辑，表圈、表盘、表体、测杆、传动齿轮组都可以单独拆分，不管是做产品的结构拆解演示，还是做测量原理的教学动画，都能直接调用对应的零件结构，不需要重新拆分模型。另外，表体的滚花表圈不仅是防滑结构，实际使用中还可以通过转动表圈来调整表盘零位，建模时表圈和表体的配合间隙也做了还原，能直观体现这个可转动的结构特点，不会做成表圈和表体一体的错误结构。测头部分的硬质合金头做了圆弧过渡，还原了真实测头的球面接触特点，因为接触式测量时球面测头能减少被测表面粗糙度对测量结果的影响，这个细节如果在建模时忽略，就会和实际产品的测量原理出现偏差。
