高精度机械式游标卡尺结构设计

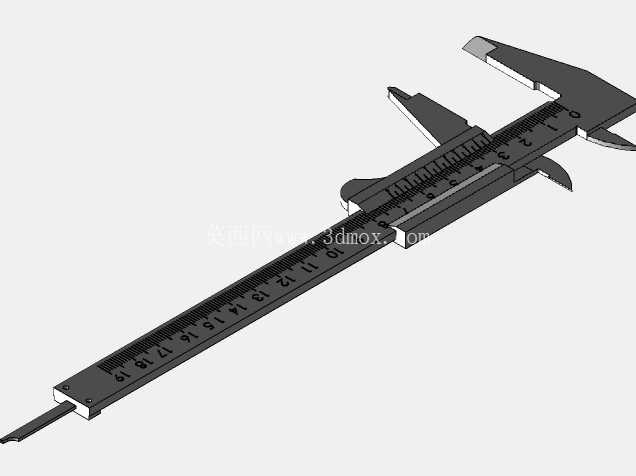

　　在机械加工现场、五金装配工位、院校金工实训车间乃至精密零部件来料检验环节，游标卡尺始终是普及率最高的接触式长度测量器具，这套三维结构完整还原了机械式游标卡尺的全部核心构件，没有省略任何一处影响实际功能的细节。从实际使用场景出发，日常测量工件外径时，需将卡尺外侧量爪贴合被测圆柱面或平面的两侧，保证量爪测量面与被测基准完全垂直，避免因倾斜带来的读数误差；测量内孔直径或槽宽时，使用内侧刀口量爪伸入被测腔体，轻推游标使量爪贴紧内壁后读取数值；深度测量则依靠尺身尾部的深度探杆，抵紧被测孔的底面，保持尺身与被测端面垂直即可得到深度尺寸。

　　这套模型在设计时完全遵循实际量具的功能逻辑，主尺身采用带刻度的长条形刚性结构，刻度线的间距、游标副尺的刻度差严格对应机械式游标卡尺的读数原理，主尺与游标之间的滑动配合间隙控制在合理范围，既保证滑动顺畅无卡滞，又不会出现过大旷量影响测量精度。量爪部分做了区分设计，外侧量爪为平整测量面，用于外径、长度类外尺寸测量，内侧量爪为刀口形结构，可伸入狭窄的内槽或小孔完成内尺寸测量，深度探杆与尺身尾部集成，随游标同步滑动，不需要额外拆装配件即可完成深度类尺寸测量。从结构细节来看，游标上方设置了锁紧螺钉，实际使用中当卡尺卡入被测尺寸后，拧紧锁紧螺钉即可固定游标位置，方便将卡尺从工件上取下后再读数，避免移动过程中游标滑动造成数值偏差。

　　尺身的截面形状采用带加强筋的结构，保证长尺身在全量程范围内不会发生明显挠曲变形，即使测量量程覆盖0-150mm的常用规格，尺身末端的形变量也控制在不影响测量精度的范围内。建模过程中对各部件的装配关系做了完整还原，主尺的导向槽与游标上的导向凸台完全匹配，滑动行程覆盖全量程范围，锁紧螺钉的螺纹配合、量爪与尺身的连接位置都按照实际量具的装配逻辑设计，没有出现结构干涉或者配合错位的问题。从安装边界与尺寸适配角度，这套卡尺的整体外形尺寸完全符合常用机械式游标卡尺的人体工学设计，尺身宽度适合单手握持，拇指放置在游标调节位置时可以轻松推动游标滑动，量爪的开合范围覆盖常用的工业测量尺寸区间，不需要额外扩展配件即可满足绝大多数常规加工件的测量需求。不同于数显卡尺的电子读数结构，这套纯机械式游标卡尺的结构没有电路、电池等易损部件，适应车间内多油污、多切削液的恶劣使用环境，日常维护只需要定期清洁滑动面、涂抹少量防锈油即可长期保持使用精度。在建模细节处理上，刻度线的排布严格遵循游标读数原理，主尺每格刻度间距1mm，游标刻度按照0.02mm精度的分度值设计，50格游标刻度对应主尺49mm的长度，保证读数精度符合常规工业测量的精度要求。量爪的测量面做了平面度的结构设计，建模时保证两个测量面完全平行，闭合状态下两测量面之间没有可见缝隙，符合实际量具的出厂精度要求。

　　滑动副的设计考虑了实际使用中的磨损补偿，游标与尺身的配合面预留了合理的间隙调整空间，长期使用出现磨损后可以通过调整紧固件消除旷量，延长量具的使用寿命。对于三维建模从业者而言，这套模型可以作为通用量具类结构设计的参考样本，理解接触式测量工具的结构逻辑、精度控制要点以及人机交互的设计思路，也可以用于加工实训场景的虚拟教学演示，帮助初学者快速掌握游标卡尺的结构组成与读数原理。在机械加工的工序检验环节，这类游标卡尺不需要外接电源，读数直观，操作门槛低，是一线操作工人最常使用的测量工具，从毛坯料的快速尺寸筛查，到半精加工后的尺寸确认，都可以看到这类量具的身影，其结构设计经过上百年的工业应用验证，在可靠性、易用性、成本控制之间做到了极佳的平衡。
