方形法兰式聚酯树脂通风防护栅结构设计

在工业电控柜、户外通讯机箱、小型散热机组的通风口设计环节，这类方形法兰安装的通风防护栅是出镜率极高的配套部件，很多刚入行的结构工程师容易把它和普通塑料风扇网罩混为一谈，实际二者的安装边界、防护逻辑、适用场景差异非常明显。从实际应用场景来看，这类构件主要用在需要兼顾通风散热与异物阻挡的壳体开口位置，比如户外壁挂式控制箱的侧壁通风口、小型工业风冷设备的进风端、注塑机周边电控模块的散热开孔处，相比金属冲压成型的网罩，聚酯树脂材质的构件本身绝缘性能优异，不会因为长期凝露出现锈渍流挂污染壳体表面的问题，也不会因为意外触碰内部带电部件引发导通风险，在有弱腐蚀介质的车间环境里，材质本身的耐候性也能支撑更长的免维护周期。

从功能特性上拆解，这个构件的核心作用分为三个层面：首先是通风导流，中心区域的放射状格栅并非等距均匀排布，靠近中心安装位的格栅间距更窄，越靠近外圆边界格栅间距逐步放宽，这种排布逻辑是为了匹配轴流风扇的出风流场——轴流风扇中心区域的风速最高、动压最强，窄格栅可以打散直吹的高速气流，避免气流直吹内部元器件引发局部凝露，同时降低高速气流穿过格栅产生的风切噪音；外沿区域风速较低，放宽格栅间距可以减少通风阻力，保证整体通风量满足散热要求。其次是异物防护，格栅的间隙尺寸控制在6mm以内，能够阻挡常规的手指误触、车间内的金属切屑、户外环境的落叶虫鼠侵入，同时格栅的截面做了斜面导风设计，不会像直角截面格栅那样在迎风面形成紊流区。第三是安装适配，方形法兰的四个角预留了沉头安装孔，安装后螺丝头不会突出法兰平面，能够贴合壳体表面完成固定，不需要额外加装压片或者转接支架，法兰背面预留了1.2mm的密封胶条嵌装槽，安装时可以嵌入三元乙丙密封胶条，满足IP54级别的防尘防水要求，避免雨水或者喷淋水从安装缝隙渗入壳体内部。

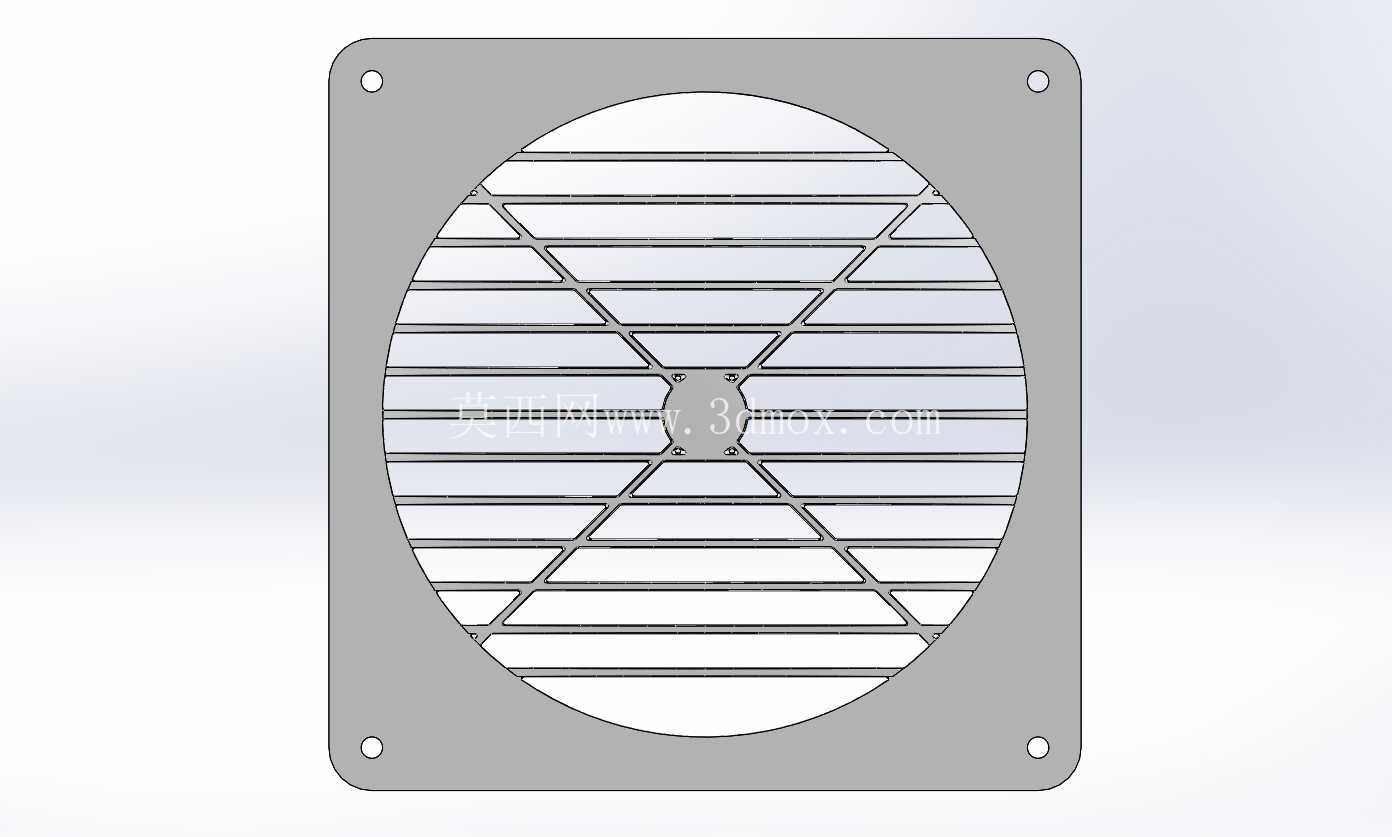

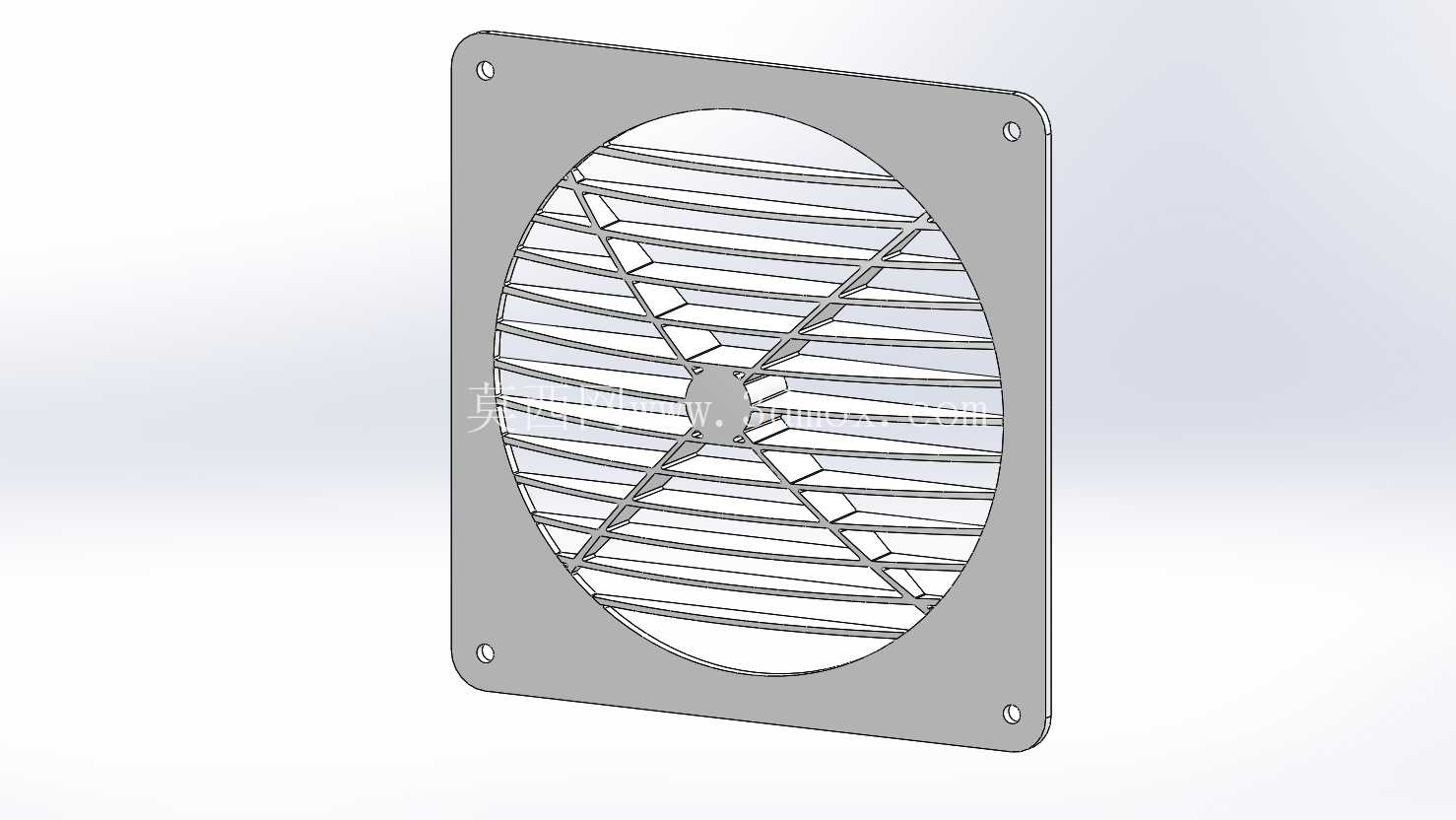

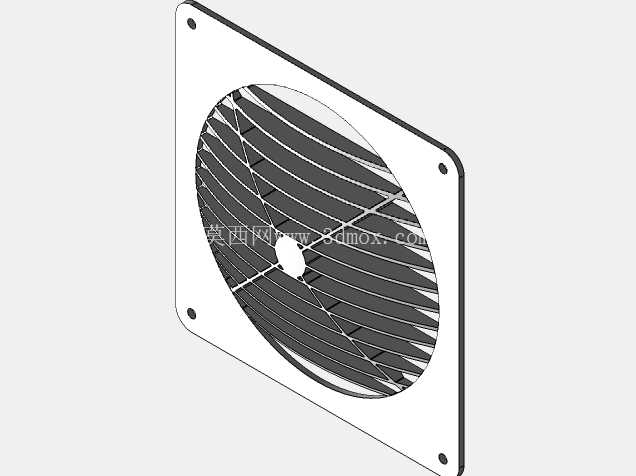

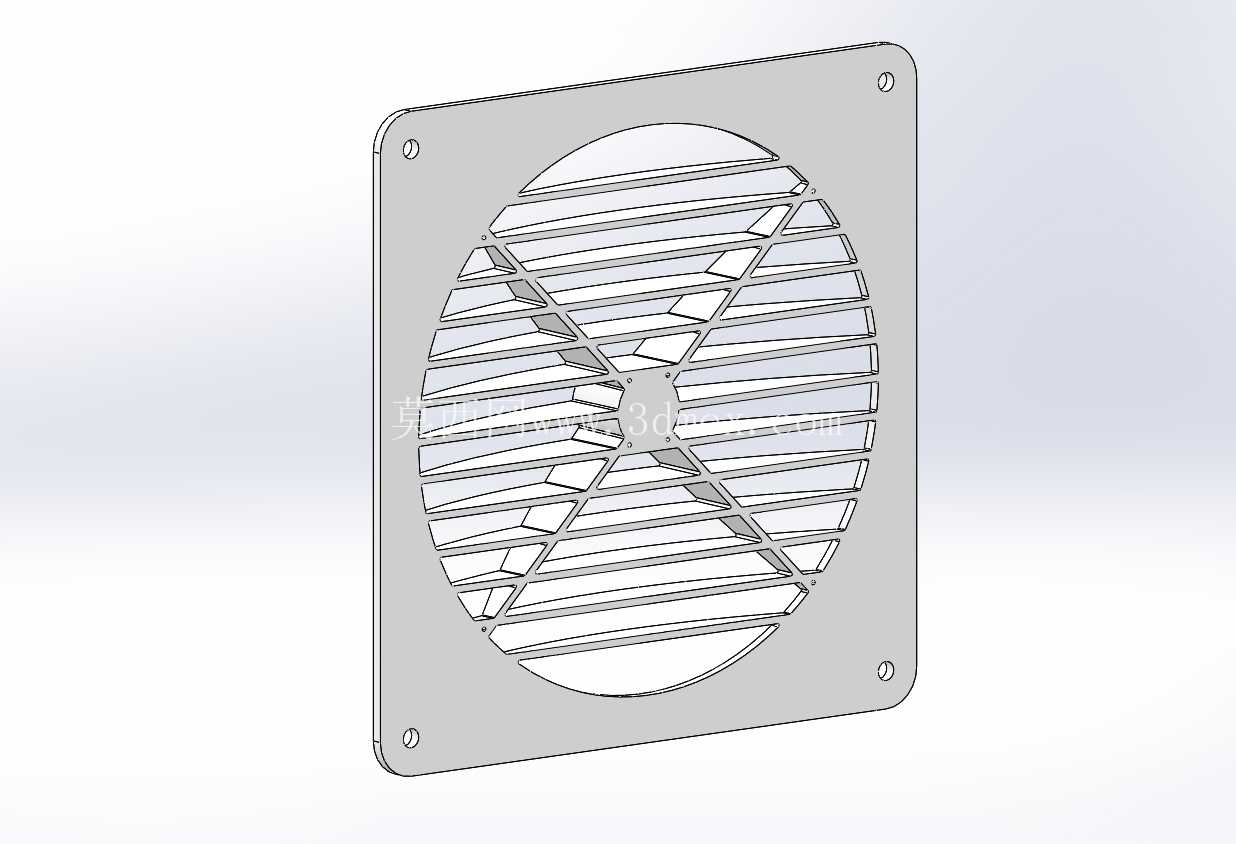

从设计思路的角度复盘这个结构，建模阶段首先要锁定安装边界：常规适配120mm规格的标准轴流风扇，因此法兰外轮廓尺寸设定为150mm×150mm，四个安装孔的中心距为135mm，孔径匹配M4沉头螺丝，沉孔深度1.6mm，保证M4十字沉头螺丝安装后完全没入法兰平面不会突出。中心通风区域的直径为122mm，比风扇外圆大2mm，避免安装时出现干涉。格栅部分的建模没有采用简单的环形阵列直条结构，而是做了三组长短交错的放射筋，筋条厚度从根部的2mm逐步过渡到端部的1.5mm，这种变厚度设计一方面是考虑聚酯树脂注塑成型时的熔体流动路径，避免筋条交汇处出现缩痕或者缺胶，另一方面也能在保证整体结构强度的前提下减少材料用量，降低构件自重。中心的固定座做了十字加强筋连接到格栅筋条，避免中心区域在受到外力挤压时出现凹陷变形，法兰边缘做了R1.5的圆角处理，既可以去除锐边避免安装时划伤操作人员，也能减少注塑成型时的应力集中，降低长期使用后边缘开裂的风险。

很多工程师在选型这类通风构件时容易忽略安装面的平面度要求，这个法兰的安装面平面度公差控制在0.2mm以内，如果安装面的平面度超差，强行锁紧螺丝会导致法兰变形，进而让格栅区域出现翘曲，一方面会导致密封胶条压缩不均出现缝隙，另一方面变形后的格栅会和转动的风扇扇叶产生剐蹭，引发异响甚至损坏扇叶。另外在材质选择上，聚酯树脂的选型需要匹配使用环境的温度范围，常规工况下选用通用型不饱和聚酯树脂即可满足-20℃到80℃的使用要求，如果是用在高温设备周边，比如焊接设备的通风口，则需要选用耐温等级更高的邻苯型聚酯树脂，避免长期高温下出现材质脆化。还有一个容易被忽略的细节是格栅的朝向，安装时需要让格栅的斜面导风面朝向气流来向，这样可以让气流顺着斜面顺畅通过，减少通风阻力，如果装反了会导致风阻提升15%左右，同时噪音会明显增大。

从建模逻辑来看，这个结构非常适合用参数化建模方式完成，先绘制法兰的方形轮廓与安装孔草图，再绘制中心通风圆与放射状筋条的路径，通过拉伸、拔模、圆角命令完成主体结构，最后做沉孔与密封槽的切除，所有尺寸都可以通过参数驱动调整，如果需要适配不同尺寸的风扇，只需要修改法兰外轮廓、安装孔中心距、通风圆直径几个核心参数，就可以快速衍生出适配80mm、92mm、150mm等不同规格风扇的同系列构件，不需要重新从零开始建模，能够大幅提升同系列产品的设计效率。在做结构校验时，重点需要校核法兰安装孔位的位置度，以及格栅筋条的抗冲击强度，保证在受到10J的外力冲击时不会出现碎裂脱落，避免防护失效。
