方形法兰式轴流风机防护通风口盖

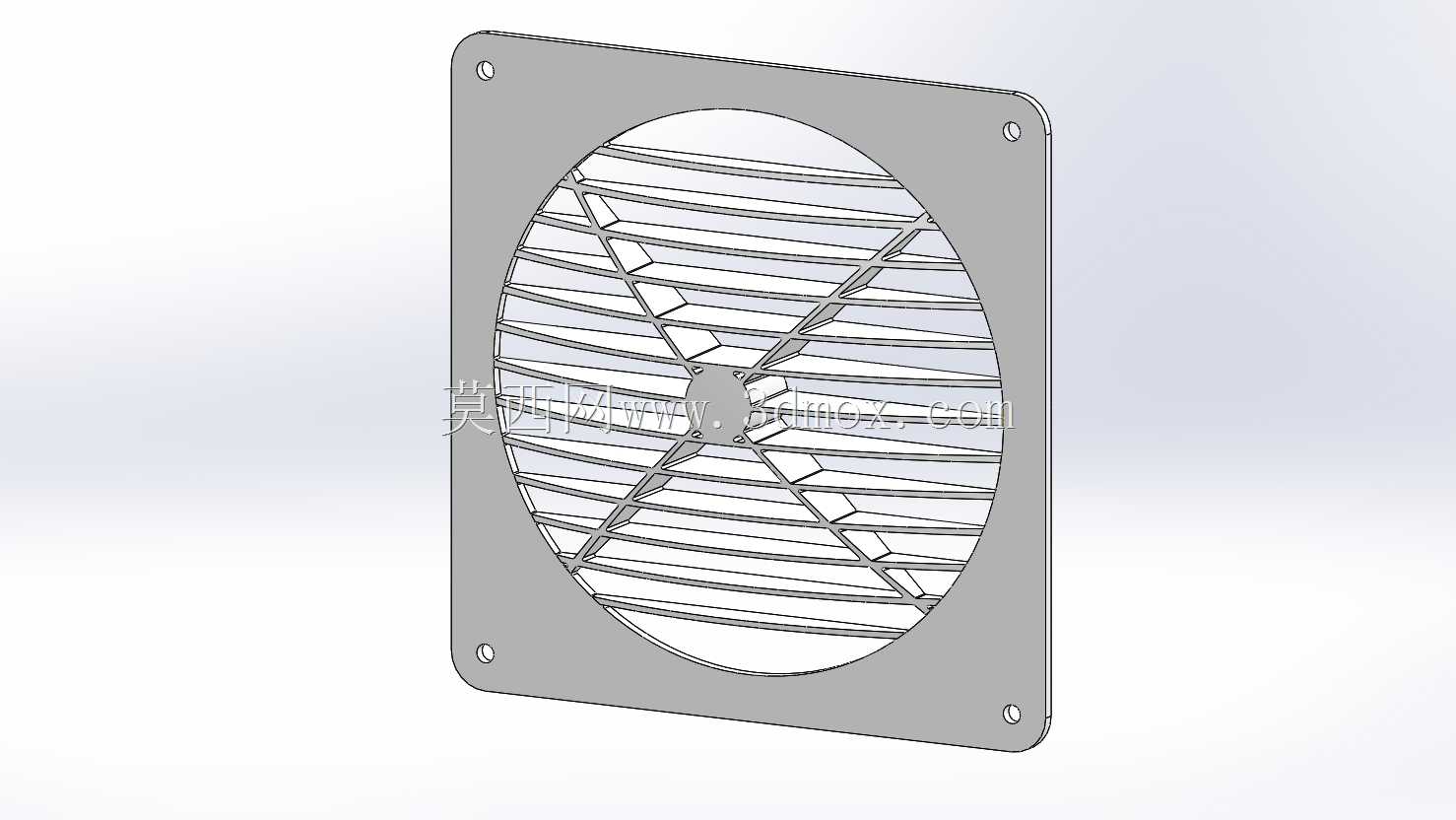

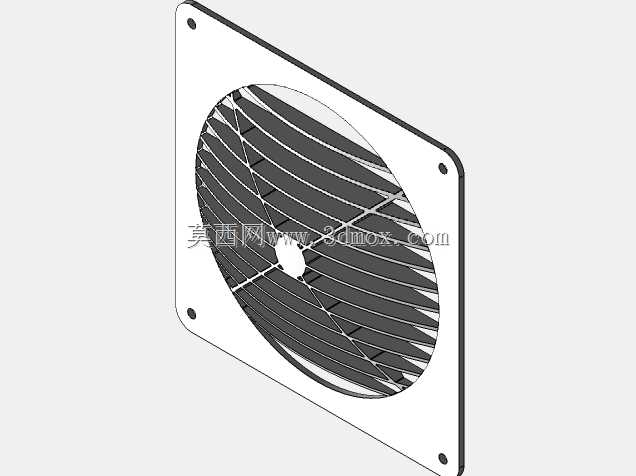

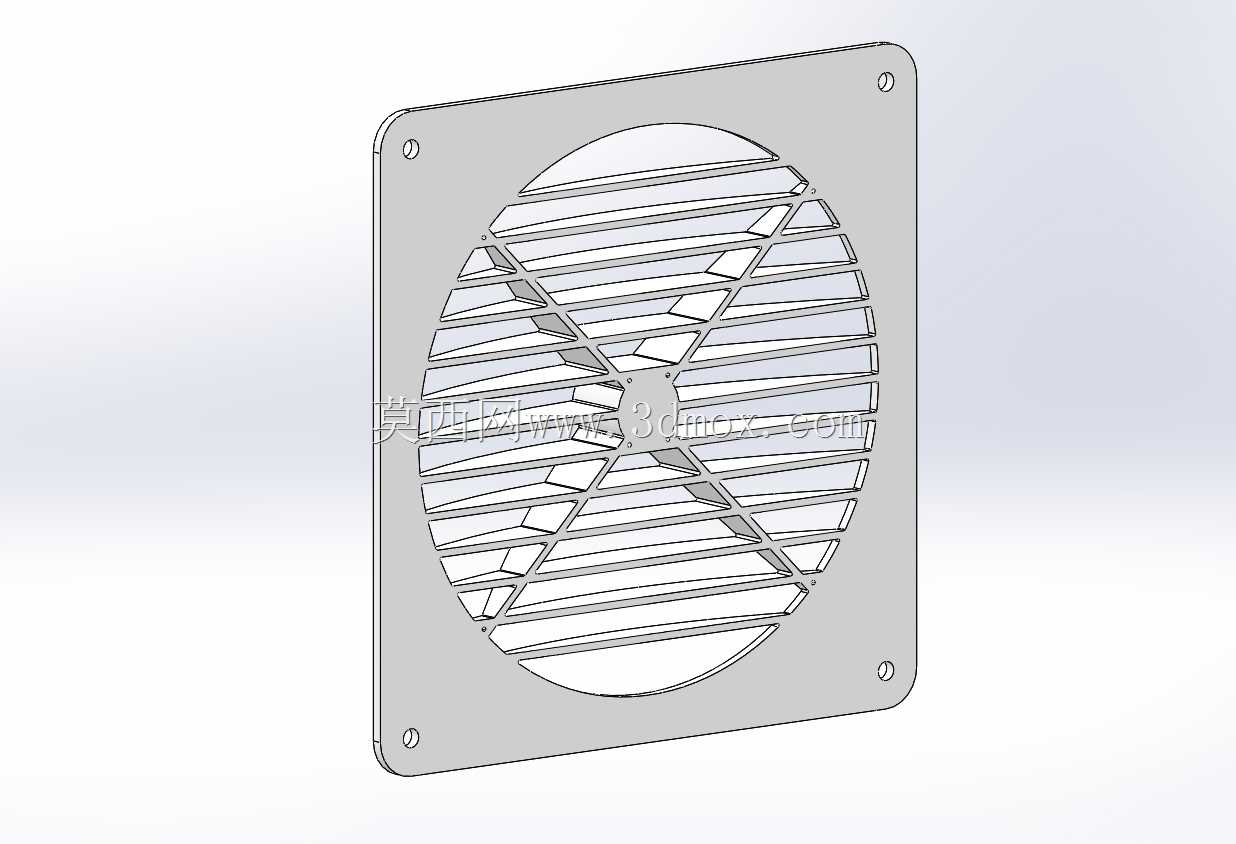

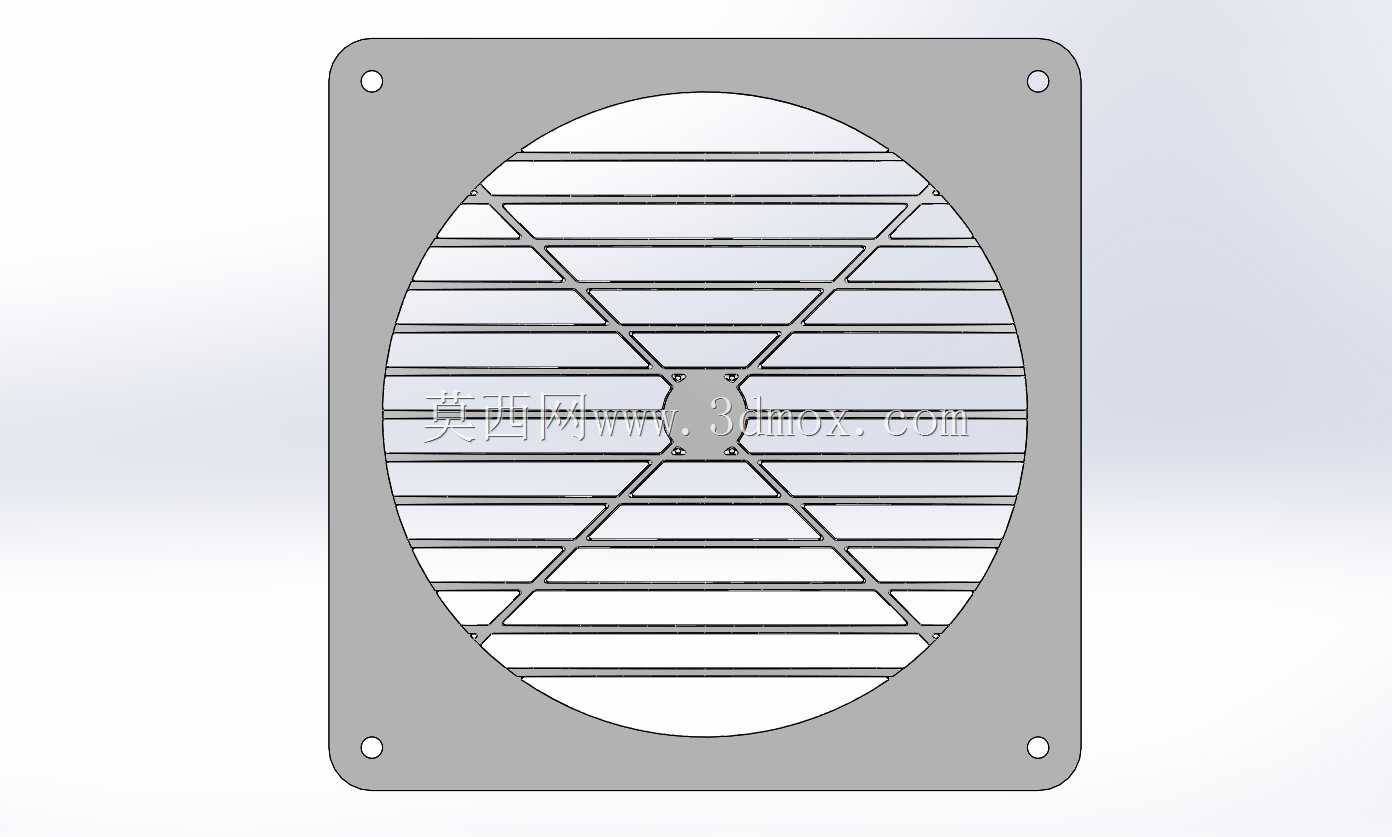

　　在工业电控柜散热、小型设备风冷系统、机箱通风散热的实际工程场景里，这类方形法兰式通风口盖是出镜率极高的配套结构件，很多刚入行的结构工程师做散热布局时，很容易忽略这类护罩的细节设计，要么做的格栅过密导致风阻过大影响散热效率，要么安装孔位匹配度差导致现场装配出现干涉，要么格栅强度不足在长期振动环境下出现断裂变形。这款通风口盖采用方形外框的法兰安装形式，四个角位预留沉头安装孔，安装时螺丝可以完全沉入孔位内部，不会突出外框平面，既可以贴装在设备外壳的外侧，也可以嵌装在机箱内壁的通风口位置，适配常规120mm、150mm规格的轴流散热风机安装边界，外框边缘做了微小的倒角处理，没有尖锐的冲压毛边，装配过程中不会划伤操作人员的手部，

　　也不会刮伤设备表面的喷涂层。中间的通风区域采用放射状加交叉加强筋的格栅结构，格栅条的厚度控制在1.5mm左右，既保证了足够的通风通流面积，不会对风机的出风效率造成明显衰减，又能有效阻挡外部的大尺寸异物、线材端头、昆虫等进入设备内部，避免异物触碰高速旋转的风机扇叶造成扇叶断裂、电路短路等故障。交叉布置的加强筋从中心安装位向外辐射连接到外框，把整个圆形通风区域分割成多个小的格栅单元，大幅提升了整个护罩的结构刚性，即便受到一定的外部挤压，也不会出现明显的变形凹陷，不会和内部运转的风机扇叶发生碰擦。在实际做结构选型的时候，需要注意这类护罩的安装孔中心距要和所选风机的安装孔位完全匹配，同时要预留足够的安全间隙，

　　护罩和风机扇叶之间的轴向距离不能小于5mm，避免长期运行产生的振动导致护罩移位碰擦扇叶。格栅的间隙宽度控制在8mm左右，这个尺寸既可以保证足够的通风量，又能防止成人手指误伸入风机内部造成机械伤害，满足一般工业设备的安全防护要求。材质适配方面，这类结构既可以采用钣金冲压成型做喷塑处理，适配常规工业设备的外壳配色，也可以采用阻燃ABS注塑成型，用在对绝缘性能有要求的电控设备内部，不同材质的成型工艺下，结构的壁厚和加强筋尺寸可以做对应微调，钣金结构的格栅条可以适当压出加强筋提升刚性，注塑结构的加强筋根部要做圆角过渡避免注塑应力集中导致开裂。很多工程师在做这类护罩建模的时候，容易忽略格栅条的拔模角度，如果是注塑成型的结构，

　　格栅条需要预留1度左右的拔模斜度，不然模具脱模的时候容易出现卡滞拉伤，如果是钣金冲压的结构，要注意格栅条的冲裁间隙，避免冲切后出现过大的毛刺，后期去毛刺工序增加不必要的加工成本。在户外使用的设备上选用这类通风口盖时，还可以在护罩和设备壳体之间加装薄型防尘海绵，格栅的结构可以很好的压住海绵边缘，不会出现海绵移位的情况，兼顾通风散热和防尘防水的需求。另外这款结构的中心位置预留了小的凸台结构，可以根据需求粘贴标识标签，或者安装小型的温度传感器探头，不用额外在护罩上打孔做二次加工，给后期的功能拓展预留了足够的空间。在做整机的振动测试时，这类护罩因为是四点固定，且加强筋结构合理，不会在风机运行的频率段产生共振异响，相比那种没有加强筋的薄铁皮护罩，长期运行的可靠性要高很多，不会出现焊点脱落、格栅断裂的问题。做三维建模的时候，要注意安装孔的沉头深度，要匹配所选螺丝的头部高度，保证螺丝安装后不突出外框平面，同时外框的四个角要做圆角处理，避免应力集中，在受到外力冲击的时候不会从角位出现开裂。
