米拉反射式红点瞄准镜结构设计

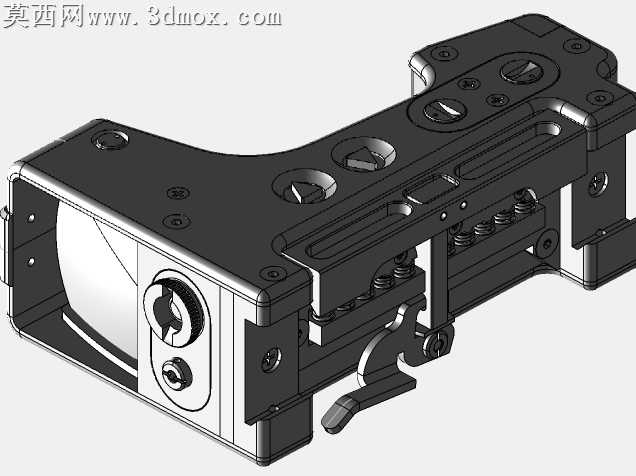

本作品为米拉反射式红点瞄准镜的三维结构设计，建模过程中采用自顶向下的设计思路，先完成整体功能框架的布局，再逐一拆分各个功能模块进行细节建模，确保各部件装配间隙合理、运动逻辑符合实际使用需求。建模阶段对瞄准镜的外壳主体、调节旋钮、内部弹簧组件、镜片安装座、锁紧扳扣等结构均做了精细化还原，外壳部分采用一体化切削件的结构特征设计，预留了标准安装接口的定位孔位，表面的调节旋钮做了防滑纹理的细节处理，还原真实产品的操作触感设计。材质渲染上，主体外壳采用哑光黑色硬质阳极氧化金属材质，还原战术装备的耐磨表面质感，调节旋钮采用同色系金属材质做细微的光泽区分，内部弹簧、扳扣等活动部件采用亮面金属材质表现结构层次，前端镜片部分采用半透镀膜光学玻璃材质，模拟真实瞄准镜镜片的透光与反光特性，整体渲染效果写实，清晰展现产品的工业质感。结构设计上，重点还原了红点瞄准镜的高低调节、风偏调节的旋钮传动结构，内部的弹簧复位结构保证调节操作的阻尼反馈与定位精度，侧面的快拆扳扣结构还原了实际使用中快速装夹的功能逻辑，内部的分划板安装座做了定位限位设计，保证0.8MOA瞄准点的位置精度，圆形十字线分划的结构预留了发光组件的安装空间，整体装配无干涉，各活动部件可实现对应操作动作，完整还原反射式红点瞄准镜的机械工作原理。设计过程中充分考虑了实际使用的耐用性需求，外壳边角做了倒角防磕碰处理，调节旋钮做了防脱落的限位结构设计，安装接口符合标准皮卡汀尼导轨的装夹尺寸，能够适配常规的枪械装夹需求，整体结构紧凑，在有限的空间内整合了光学、调节、锁紧、安装等多个功能模块，兼顾了轻量化与结构强度的平衡。
