树莓派3B配套存储扩展外壳结构设计

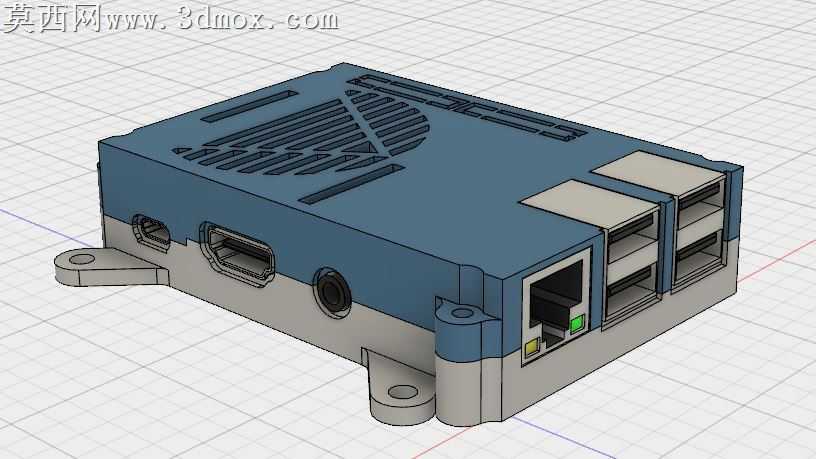

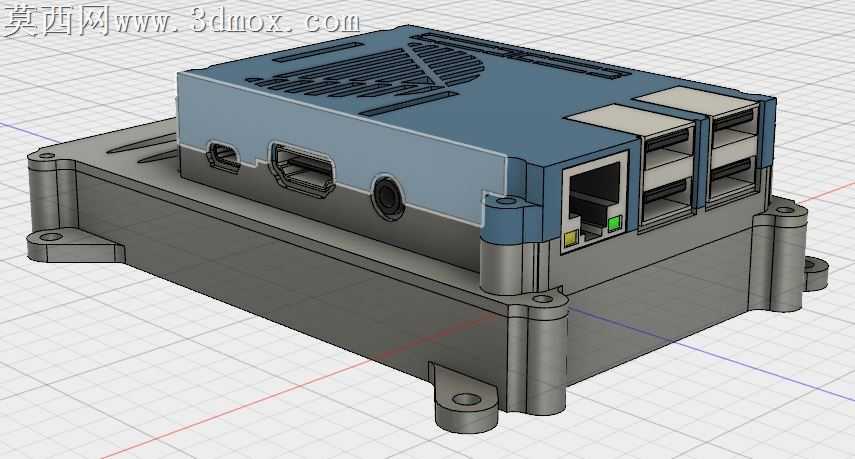

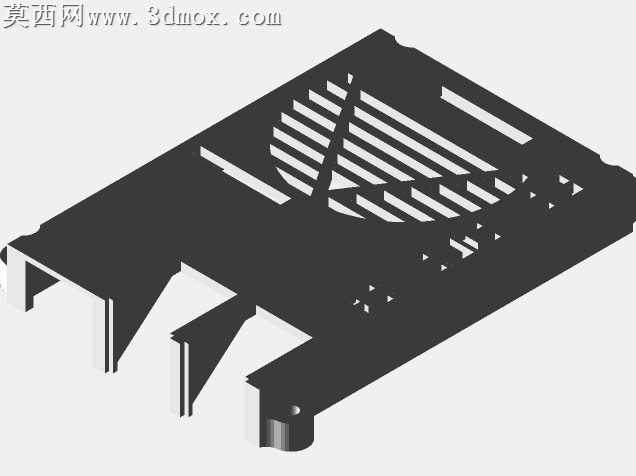

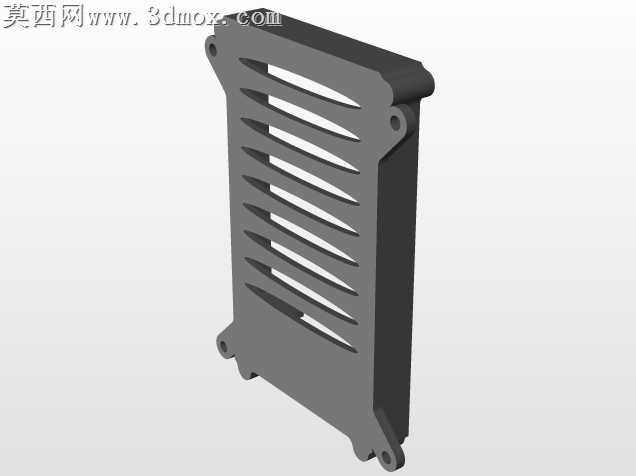

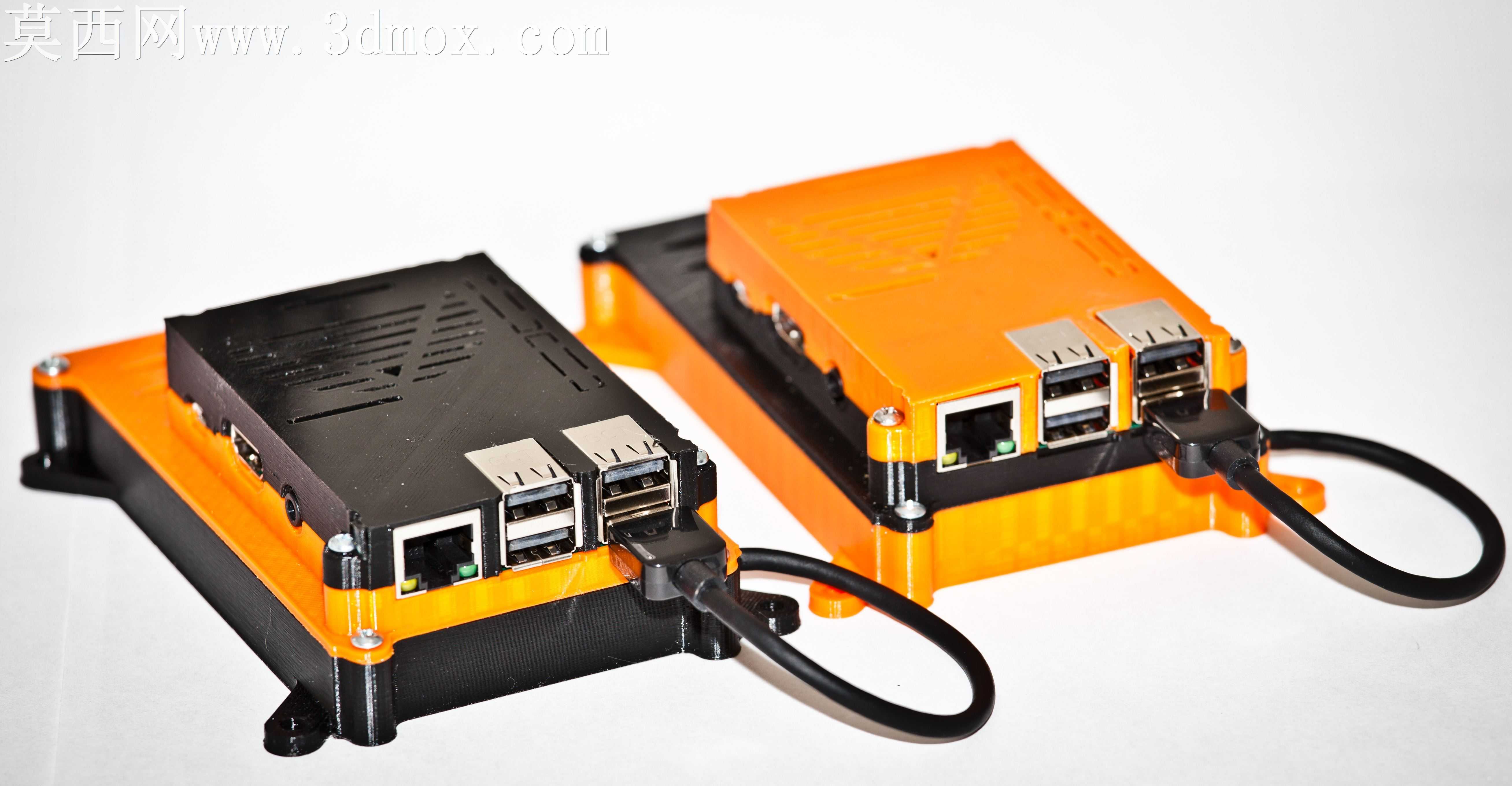

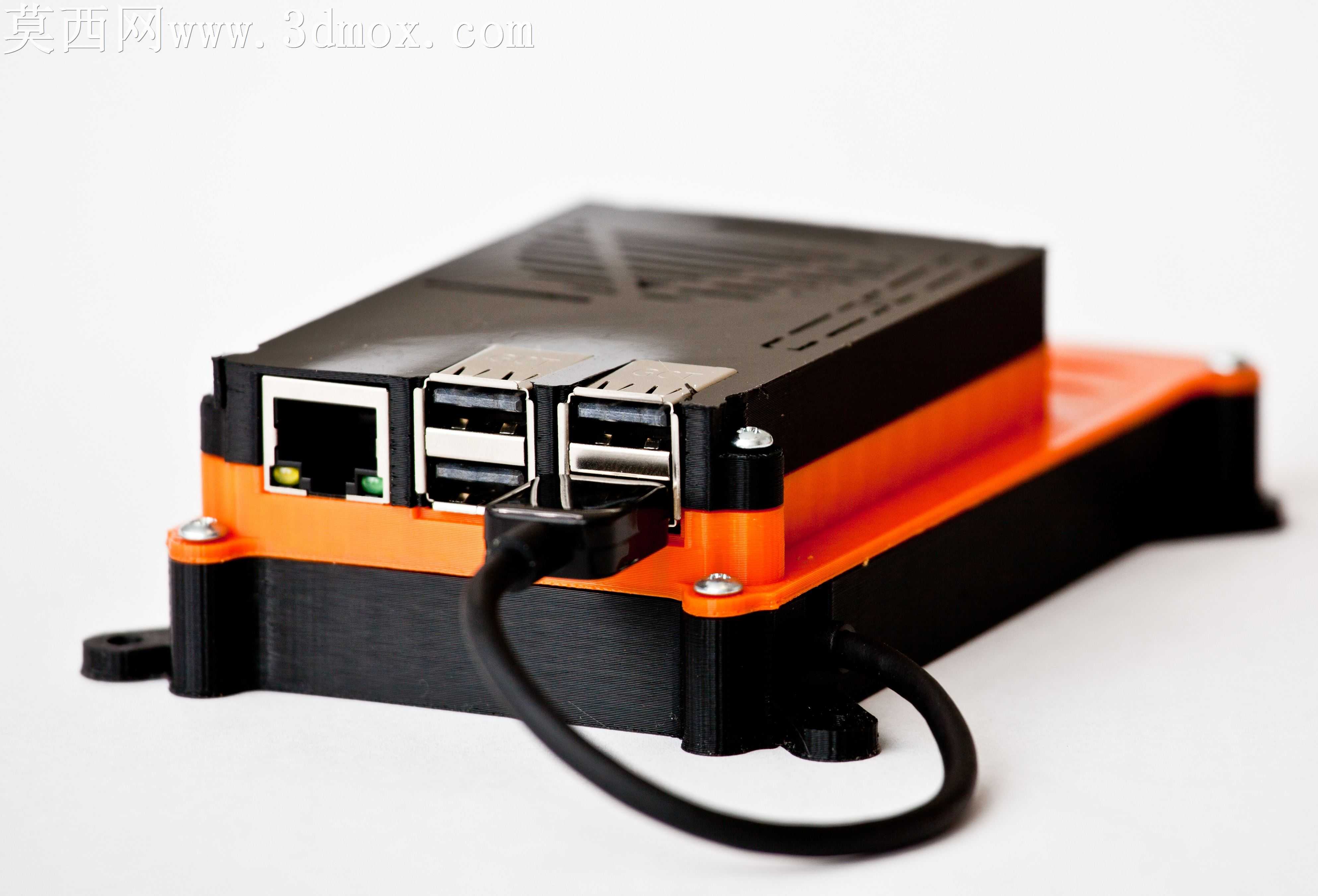

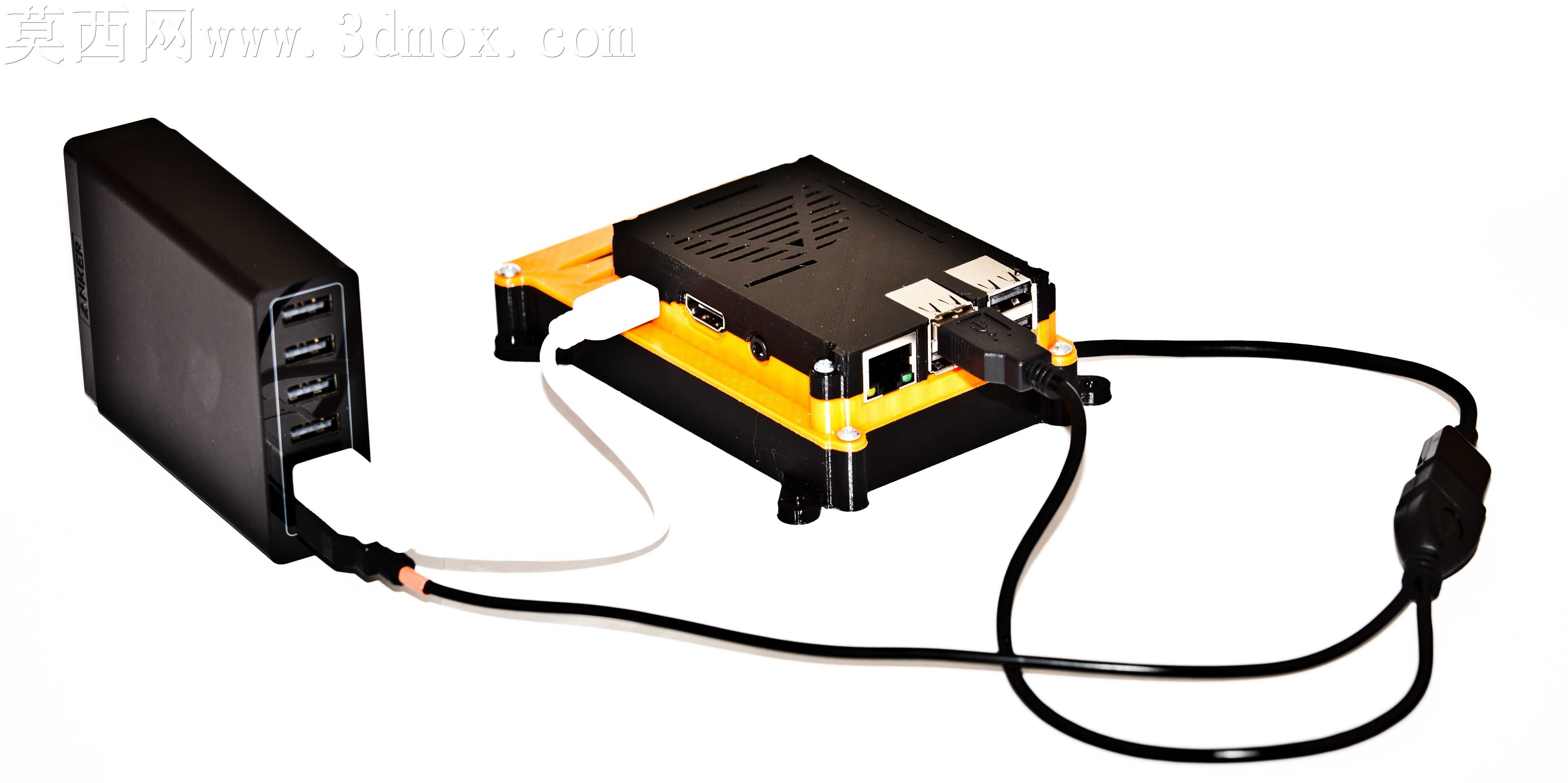

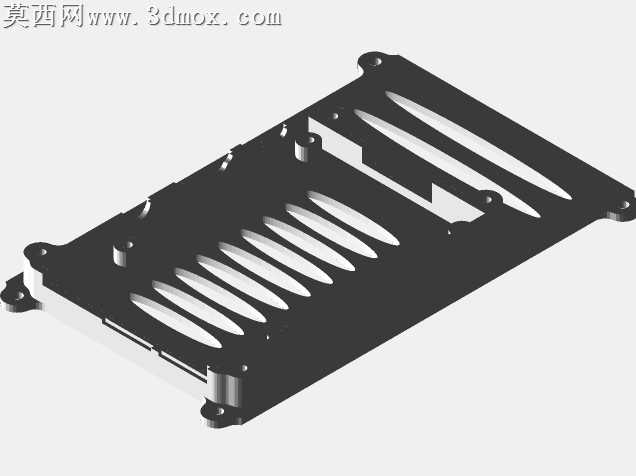

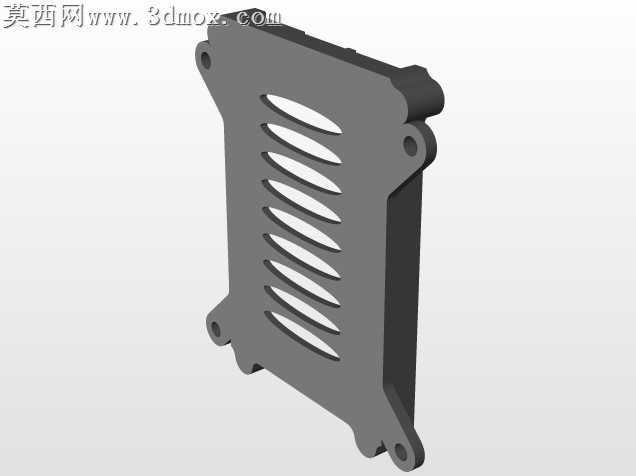

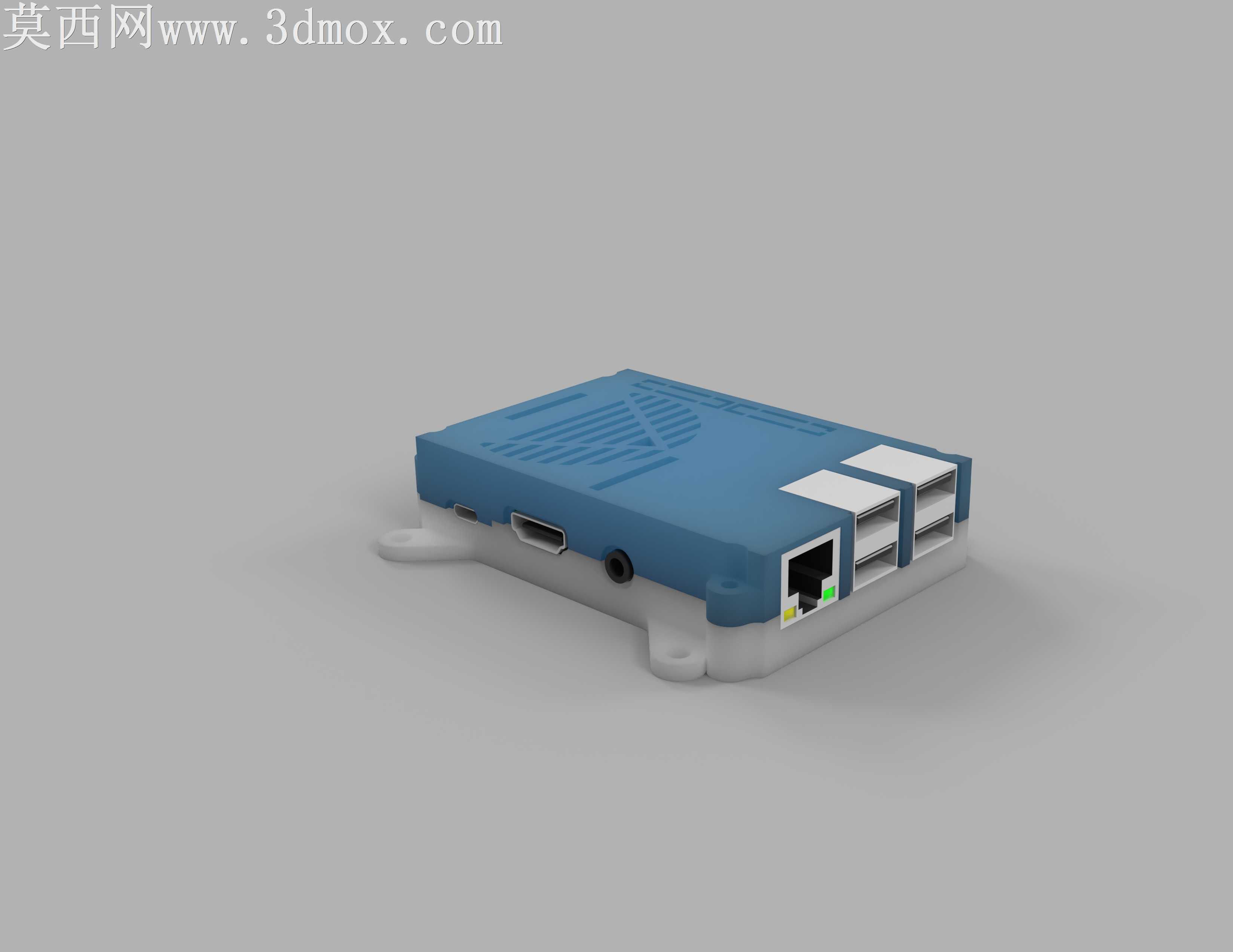

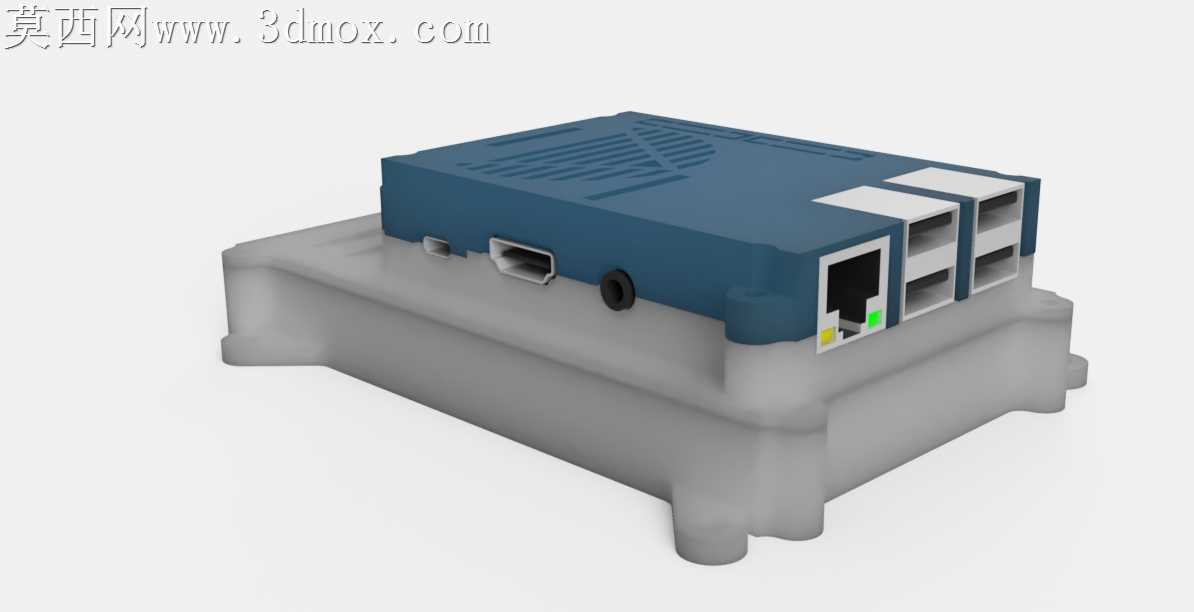

本作品为适配树莓派3B开发板设计的集成存储扩展功能外壳，整体采用分层堆叠式结构设计思路，通过三维建模软件完成全参数化建模，所有安装孔位、接口对位均经过尺寸校准，可实现与树莓派3B主板、2.5英寸USB硬盘的精准适配。建模过程中首先对树莓派3B的主板轮廓、网口、USB接口、供电接口的位置与突出尺寸进行1:1还原，预留出充足的接口插拔空间，避免外接设备时出现干涉问题。外壳主体分为上下两个主体结构与中间橙色隔层，隔层部分设计有硬盘安装定位槽，可将2.5英寸硬盘稳固固定在隔层与下壳之间，上壳对应主板位置设计有密集的散热格栅，可在不额外增加散热风扇的情况下提升空气流通效率，保障主板与硬盘长时间运行的散热需求。材质渲染阶段，上下外壳采用哑光黑色工程塑料质感，模拟3D打印PLA耗材的表面细微纹理，中间隔层采用亮面橙色硬质塑料材质，螺丝固定位设计有金属质感的电镀包边，连接线缆部分采用哑光黑色软质橡胶材质，还原真实线材的弯曲弧度与表面质感。结构设计上，四个角位采用贯穿式铜柱安装位，通过螺丝将三层结构锁紧固定，底部设计有四个带安装孔的支撑脚，既可以将外壳平稳放置在桌面，也可以通过螺丝将整体固定在墙面或设备机架上。外壳侧面预留了数据线走线槽，可将硬盘连接主板的USB数据线规整收纳在槽位内，避免线材外露杂乱。设计过程中充分考虑了3D打印的工艺特性，所有结构均无大角度悬空面，无需添加过多支撑即可完成打印，壁厚统一设置为2mm，兼顾结构强度与打印耗材成本，所有边角均做了R2圆角处理，避免尖锐边角划伤使用者，同时提升打印成品的外观质感。该外壳可同时实现树莓派主板保护、2.5英寸硬盘固定、走线规整、辅助散热多重功能，适配基于树莓派搭建的私有云存储、IoT网关、边缘计算节点等多种应用场景。
