17-18双开口扳手五金工具结构

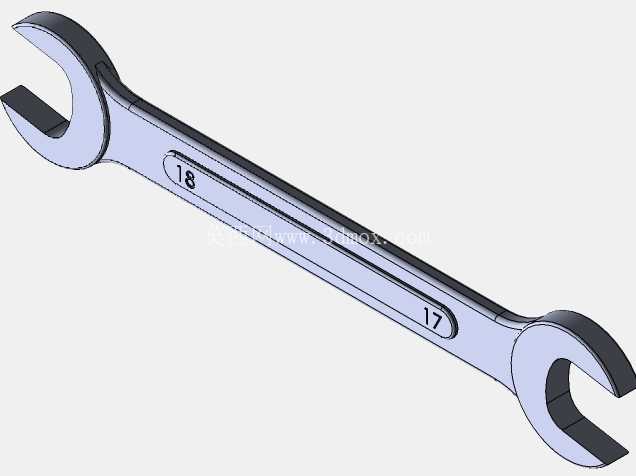

　　这款17-18规格的双开口扳手，两端开口分别对应17mm、18mm两种常用的外六角螺栓尺寸，这两个规格广泛覆盖了普通机械设备的机壳连接螺栓、五金支架固定螺栓、民用设施安装螺栓的常见尺寸，作业时无需频繁更换工具即可完成相邻规格紧固件的拆装操作，减少工具切换的无效耗时。从结构设计层面来看，扳手整体采用合金结构钢锻造后调质处理的工艺路线建模，本体的长条形杆身做了等强度优化，靠近开口的受力段厚度略大于握持段，既保证开口部位承受扭矩时的结构强度，避免开口处受力开裂变形，也控制了整体重量，降低长时间握持作业的手部负荷。在设备维保、产线装配、五金加工等场景中，紧固件的拆装作业是日常运维与生产环节里频次极高的操作，双开口扳手作为手动拆装工具里的基础品类，适配空间受限、扭矩要求适中的螺栓螺母拆装工况，相比活动扳手不存在活动 jaw 旷量导致的螺栓棱角磨损问题，相比套筒扳手无需匹配对应套头即可快速适配两种规格的外六角紧固件，在流水线旁的快速调机、户外设备的应急检修、家用五金拆装场景中都有极高的出镜率。

　　开口部位的几何尺寸严格遵循外六角紧固件的配合公差，开口内侧的两个受力面做了微小的倒角处理，既可以快速对准螺栓六角头，也能在施加扭矩时让受力面与螺栓棱角充分贴合，减少应力集中导致的螺栓棱角滑牙问题，同时开口与杆身的连接位置做了圆弧过渡，避免直角位置的应力集中引发的断裂风险。杆身的正反两面都压制了对应规格的数字标识，建模时还原了标识的凹陷特征，作业人员即便在光线不佳的检修环境下，也能通过触摸快速识别扳手规格，减少拿错工具的概率。杆身的握持段做了窄边收腰设计，相比等宽杆身更贴合手部握持的受力姿态，施加扭矩时手掌的受力分布更均匀，减少长时间作业的手部压痕。

　　从安装与使用边界来看，这款扳手的整体长度适配17、18mm螺栓推荐的拧紧扭矩范围，杆身长度带来的力臂刚好匹配手动施加的扭矩，既不会因为力臂过短导致拧紧扭矩不足，也不会因为力臂过长导致施加扭矩过大引发螺栓断裂或者螺纹滑牙。开口的开口深度经过优化，既可以覆盖标准外六角螺栓头的高度，也能在螺栓顶部有遮挡的场景下，从侧面卡入螺栓头完成拆装，适配部分沉头安装、周边有结构遮挡的紧固件作业场景。

　　在三维建模过程中，所有的圆角、倒角、过渡曲面都严格按照实际五金工具的加工工艺还原，没有出现工艺无法实现的尖锐直角或者不合理壁厚，杆身的拔模斜度也符合锻造工艺的生产要求，模型可以直接用于工具类产品的结构验证、工装夹具设计参考，也可以作为装配场景里的工具配套模型，用于维修作业模拟、装配工艺演示的三维场景搭建。在实际使用中，这类双开口扳手不适合用于超大力矩的螺栓拆装，也不能作为撬棍或者敲击工具使用，建模时还原的杆身厚度与强度设计，就是针对手动拧紧紧固件的工况设定，超出使用边界的载荷会导致杆身弯曲或者开口断裂，这也是结构设计时针对目标工况做的强度匹配，避免过度设计带来的材料浪费与重量冗余。
