车床钻夹头配套卡盘锁紧扳手结构

在普通车床、台式钻床的日常加工操作环节里，卡盘锁紧扳手是机台旁必不可少的操作辅具，多数一线操作工人都习惯把它放在刀架旁的工具盒里，随时取用完成卡爪的松紧调整。这类扳手的核心作用，是通过与卡盘端面的伞齿轮啮合，传递扭矩带动卡盘内部的平面螺纹转动，从而实现三个或四个卡爪的同步径向移动，完成工件的装夹定位或者拆卸动作，相比徒手拧动卡盘外周的调整结构，借助杠杆原理的扳手能输出更大的锁紧力，避免重切削工况下工件出现移位、飞出的安全隐患。

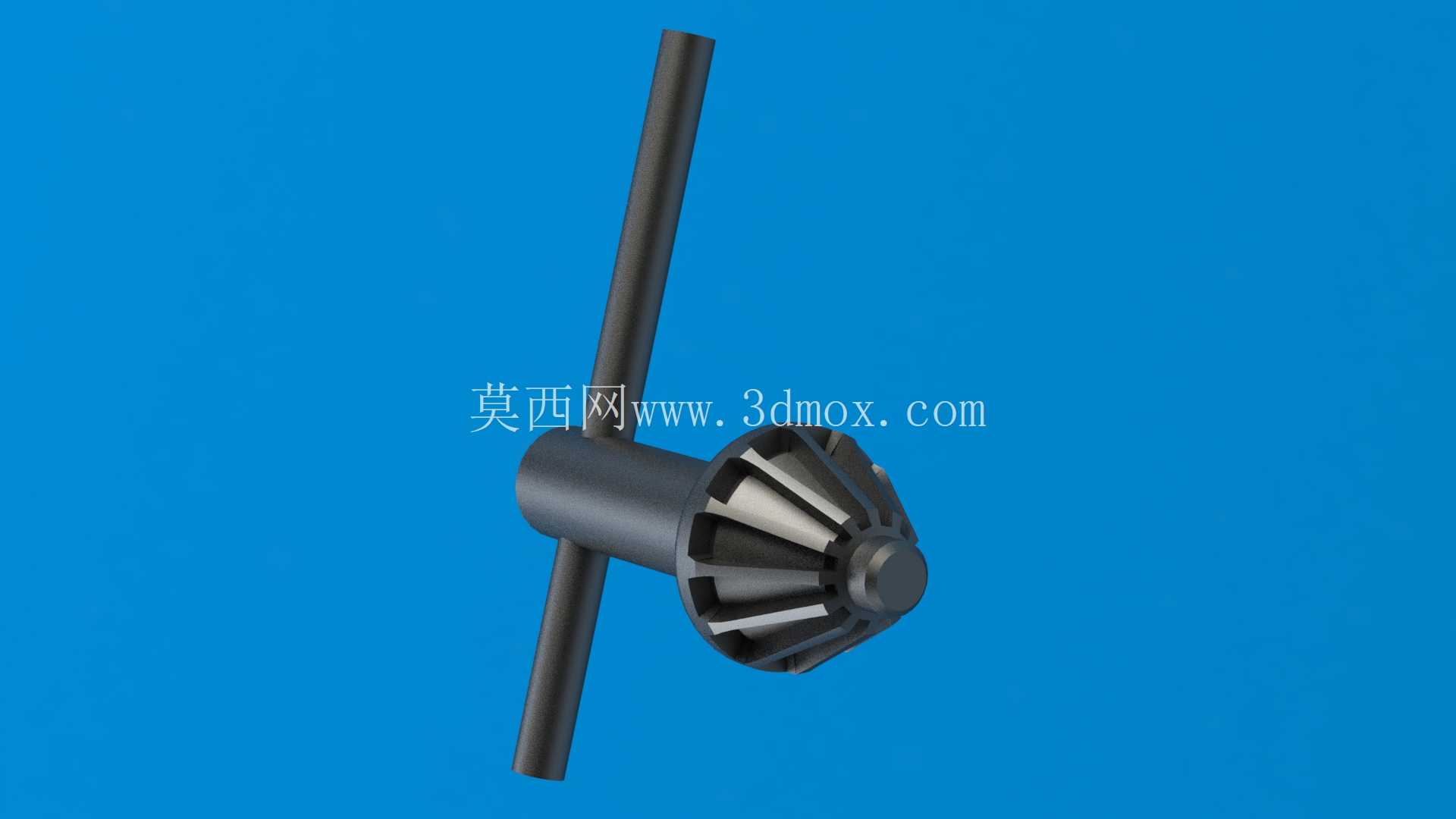

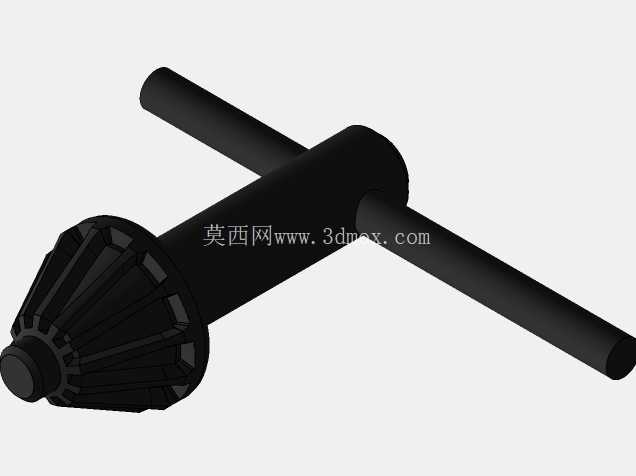

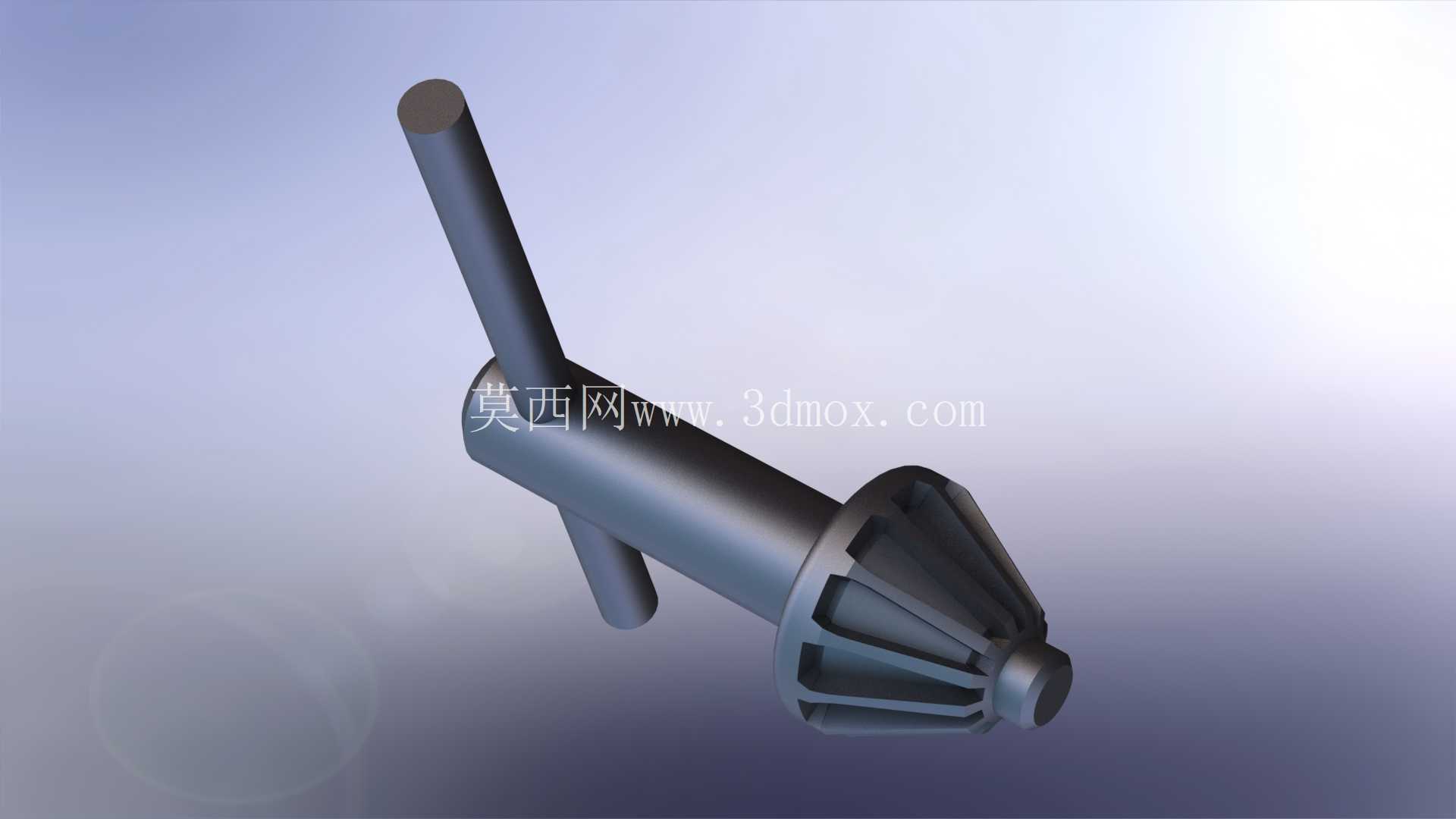

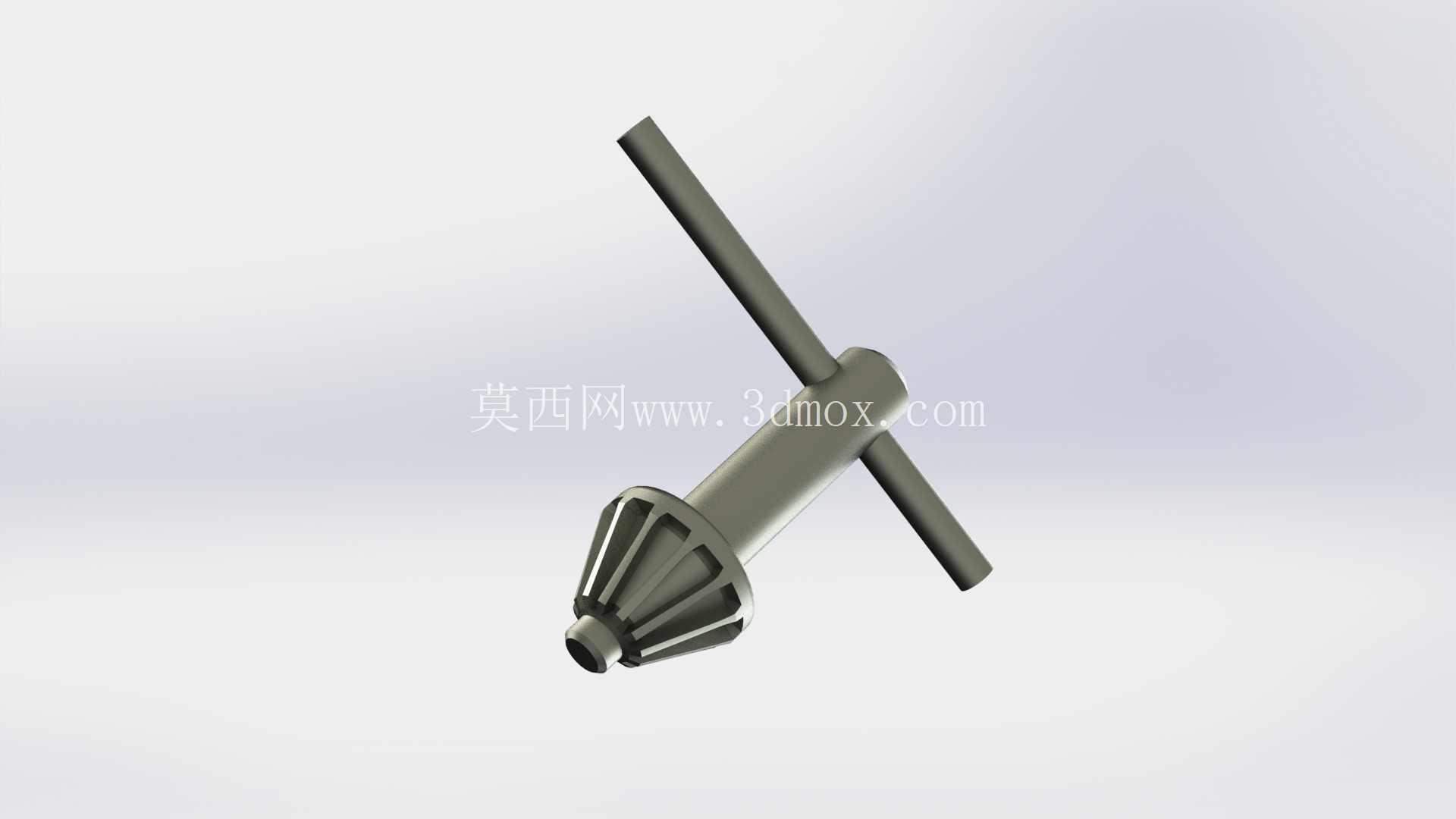

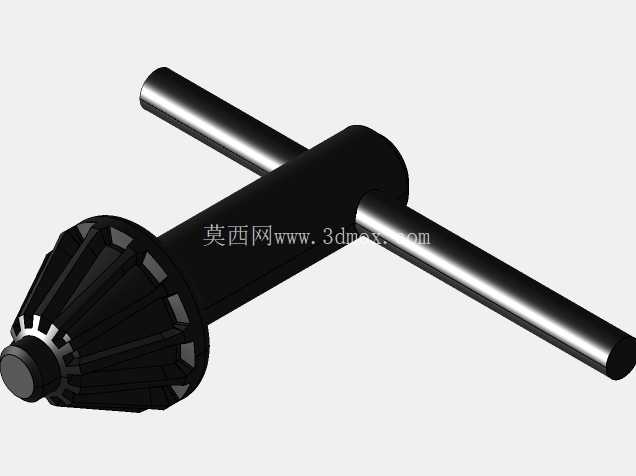

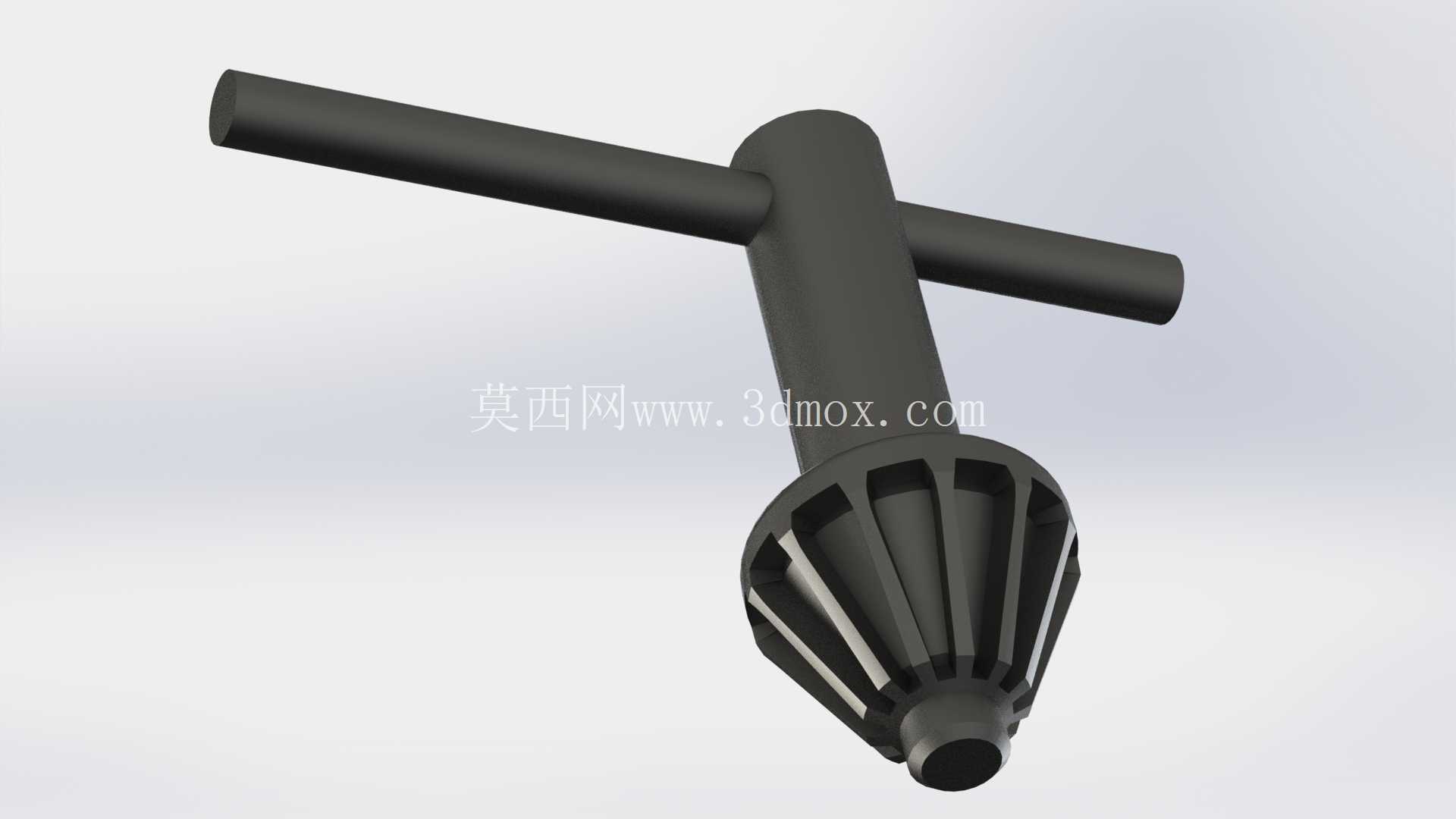

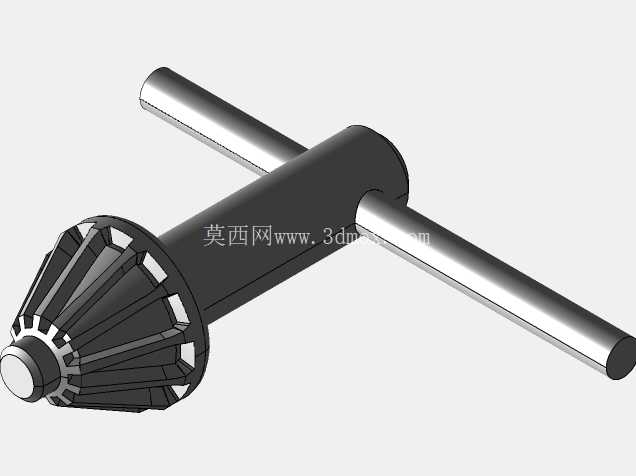

从结构设计来看，这款扳手采用了直杆加锥齿轮头的经典布局，垂直布置的长杆作为扭矩输入的力臂，操作人员可以根据锁紧力矩的需求，调整握持位置来改变力臂长度，在装夹小型精加工工件时，握持靠近齿轮头的位置就能控制锁紧力度，避免夹伤薄壁工件表面；装夹重型毛坯件时，握持杆部末端就能获得更大的输出力矩，保证卡爪有足够的夹持力抵抗切削力的冲击。端部的锥齿轮齿形参数完全匹配标准卡盘的伞齿轮啮合角度，齿部做了一定的倒角处理，既方便操作人员快速对准卡盘上的调整孔，也能减少啮合初期的齿面磕碰，延长辅具的使用寿命。

实际使用场景中，这类扳手需要适配不同规格的卡盘，常见的卡盘尺寸涵盖1/4英寸、3/8英寸、1/2英寸等不同规格，设计时需要保证齿轮头的直径能顺利插入对应卡盘的调整孔内，杆部的长度也要匹配对应卡盘的操作空间，避免杆部过长碰到卡盘端面或者机床护罩，影响操作灵活性。杆部与齿轮头采用过盈配合加销钉固定的连接方式，能承受反复施加的扭转力矩，不会出现杆部打滑、脱落的问题，齿轮头的端面做了圆弧过渡处理，插入调整孔时不会刮伤卡盘的端面漆面，也能减少孔口的磨损。

不少一线操作人员都有过找不到卡盘扳手的经历，所以这类辅具的结构设计也兼顾了易识别性，通体金属材质的质感和统一的结构形态，能在杂乱的工具堆里被快速找到，部分场景下还会在杆部加装防滑套，减少手上沾有切削液时操作打滑的问题。需要注意的是，多爪自定心卡盘也有无键款的结构，这类卡盘不需要借助专用扳手就能手动调整卡爪位置，但锁紧力远不如带键结构的卡盘，仅适合轻切削的精加工场景，绝大多数重载切削的车床、钻床还是会配备这类带锁紧扳手的键式卡盘，保证装夹可靠性。

从建模角度来看，这类结构的建模重点在端部锥齿轮的齿形绘制，需要严格匹配标准伞齿轮的模数、压力角参数，保证齿形啮合时的接触面积足够，避免应力集中导致齿部崩断；杆部与齿轮头的同轴度公差需要控制在合理范围内，插入卡盘孔时不会出现卡滞，转动过程中也不会出现偏摆，减少齿面的不均匀磨损。整体结构没有多余的复杂曲面，所有特征都服务于扭矩传递和操作便利性的核心需求，是典型的实用型机械辅具结构，建模时不需要做多余的装饰性特征，重点保证各配合尺寸的精度，还原真实使用场景下的结构形态即可。
