铣床用R8弹性夹头全套结构设计

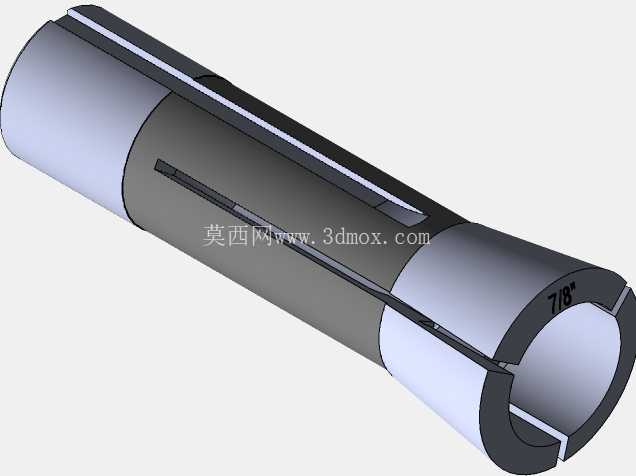

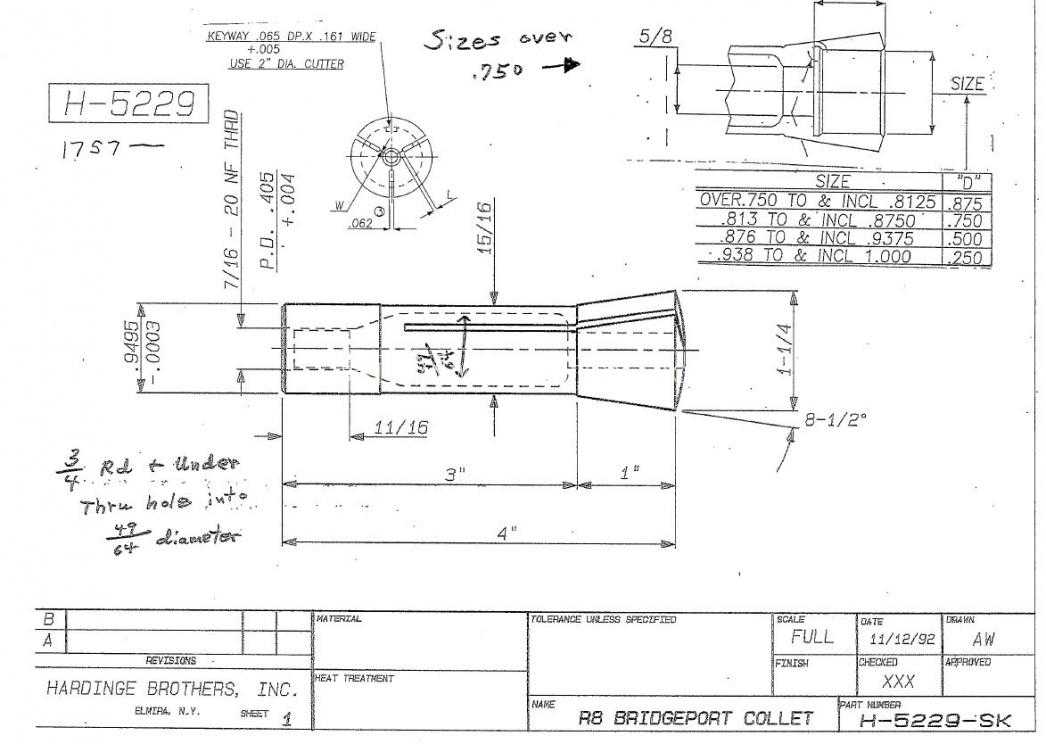

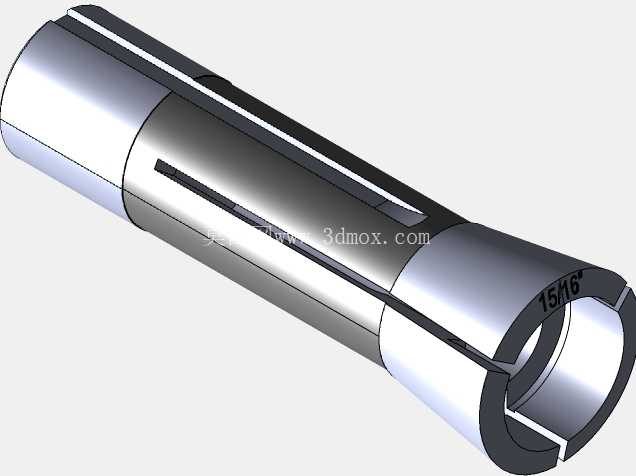

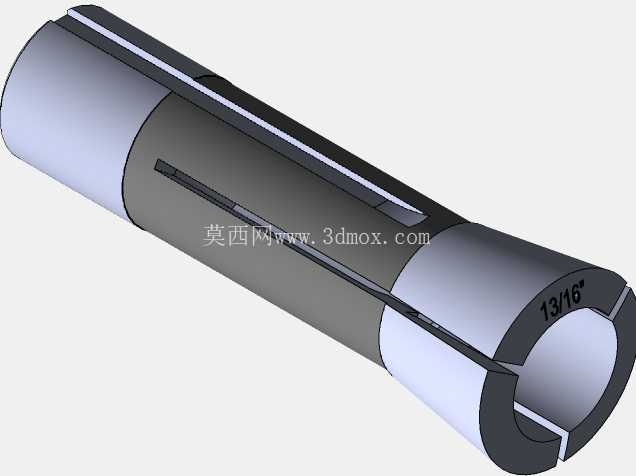

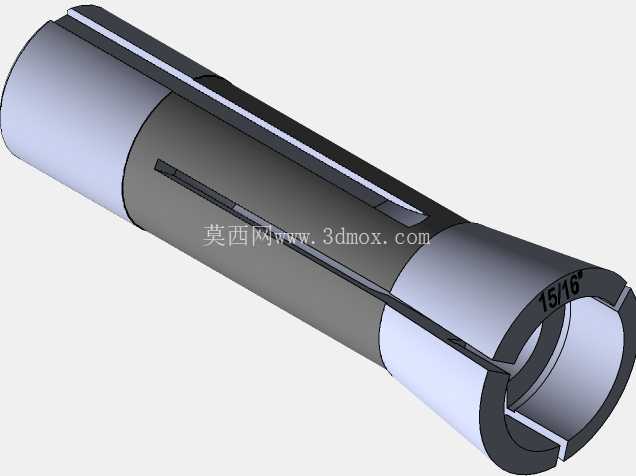

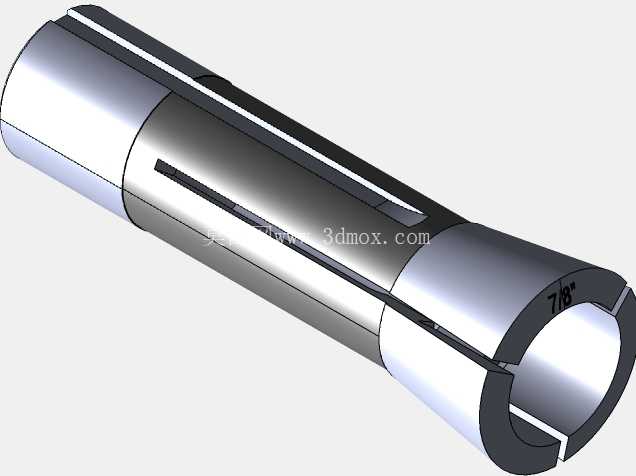

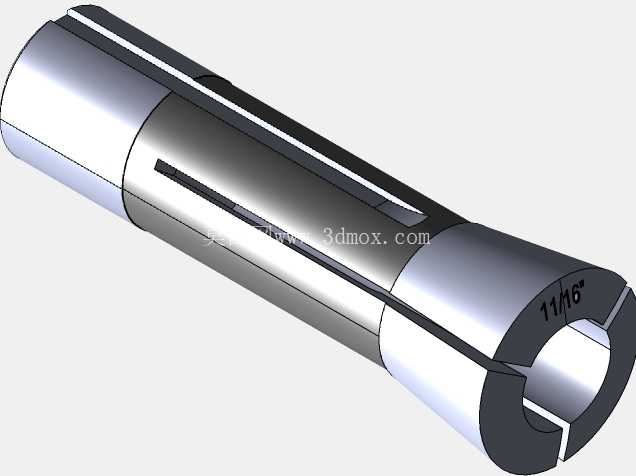

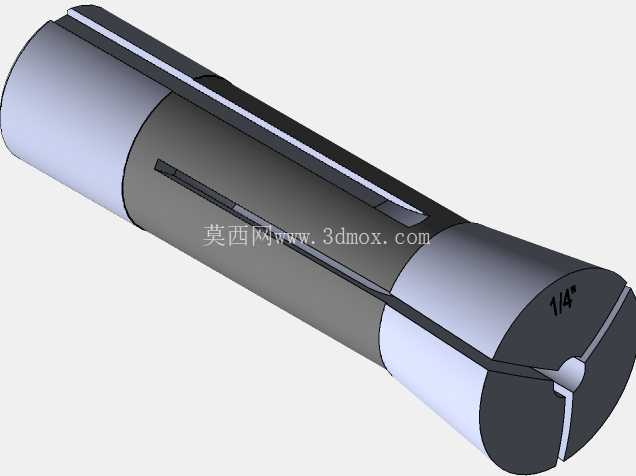

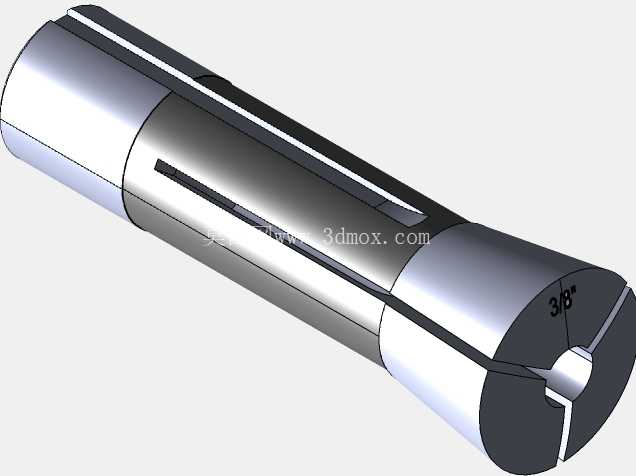

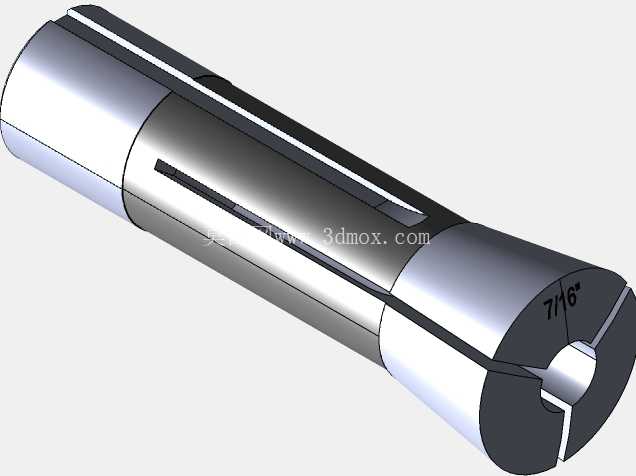

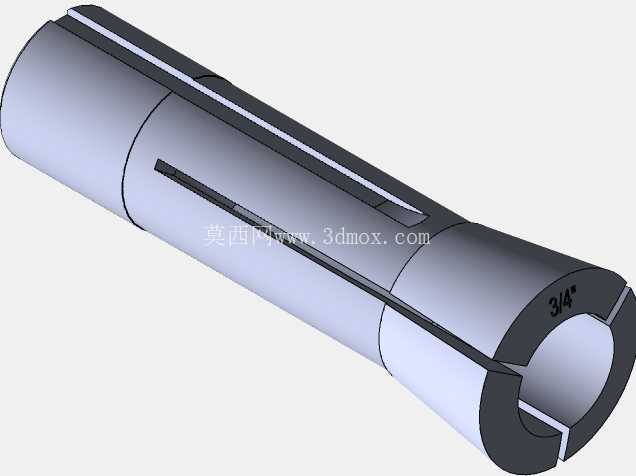

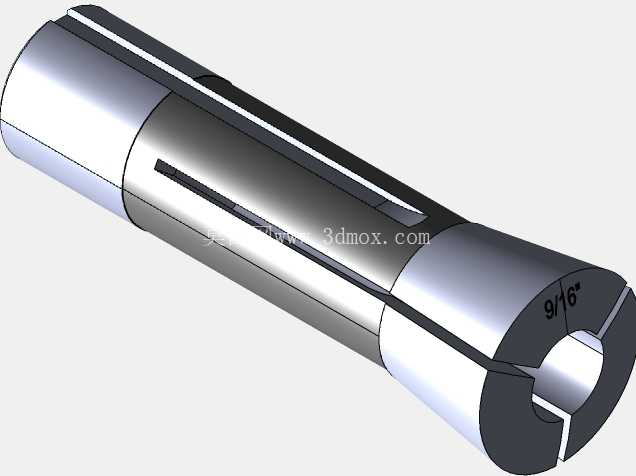

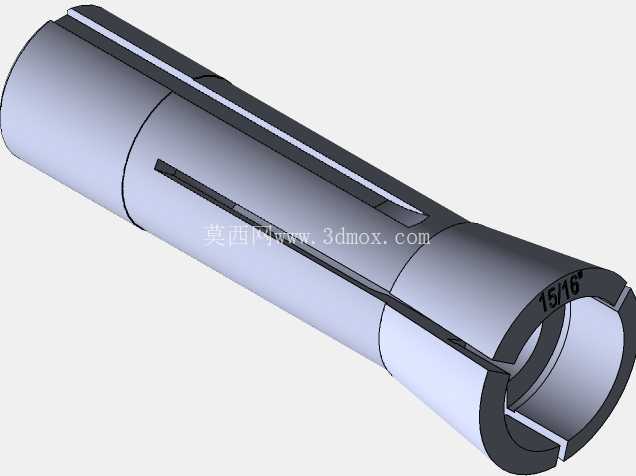

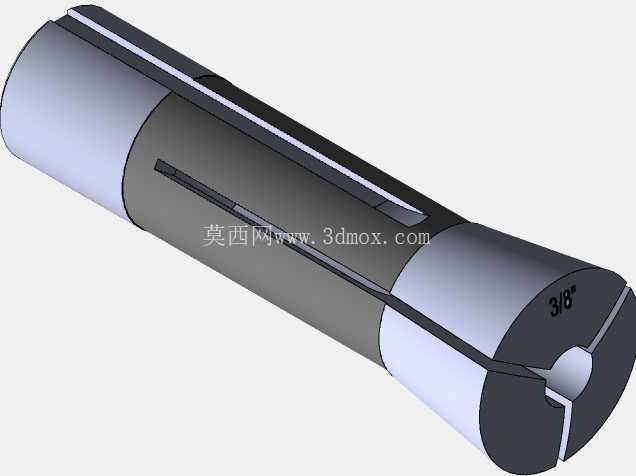

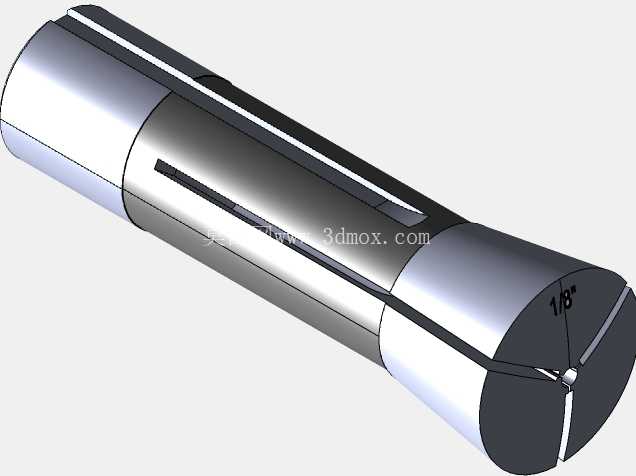

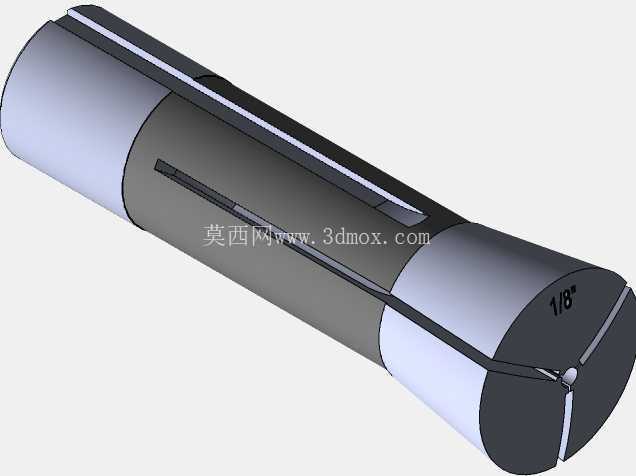

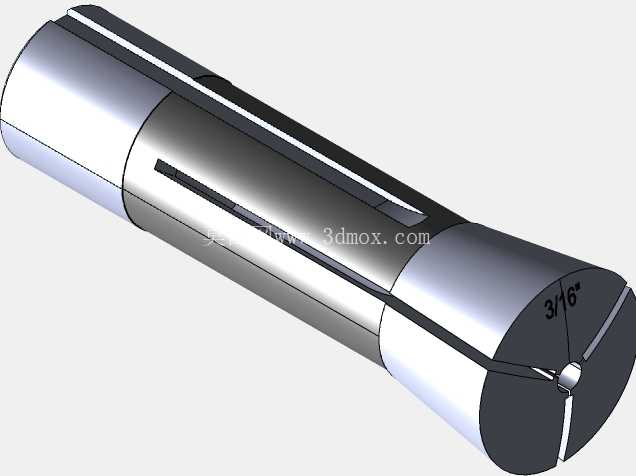

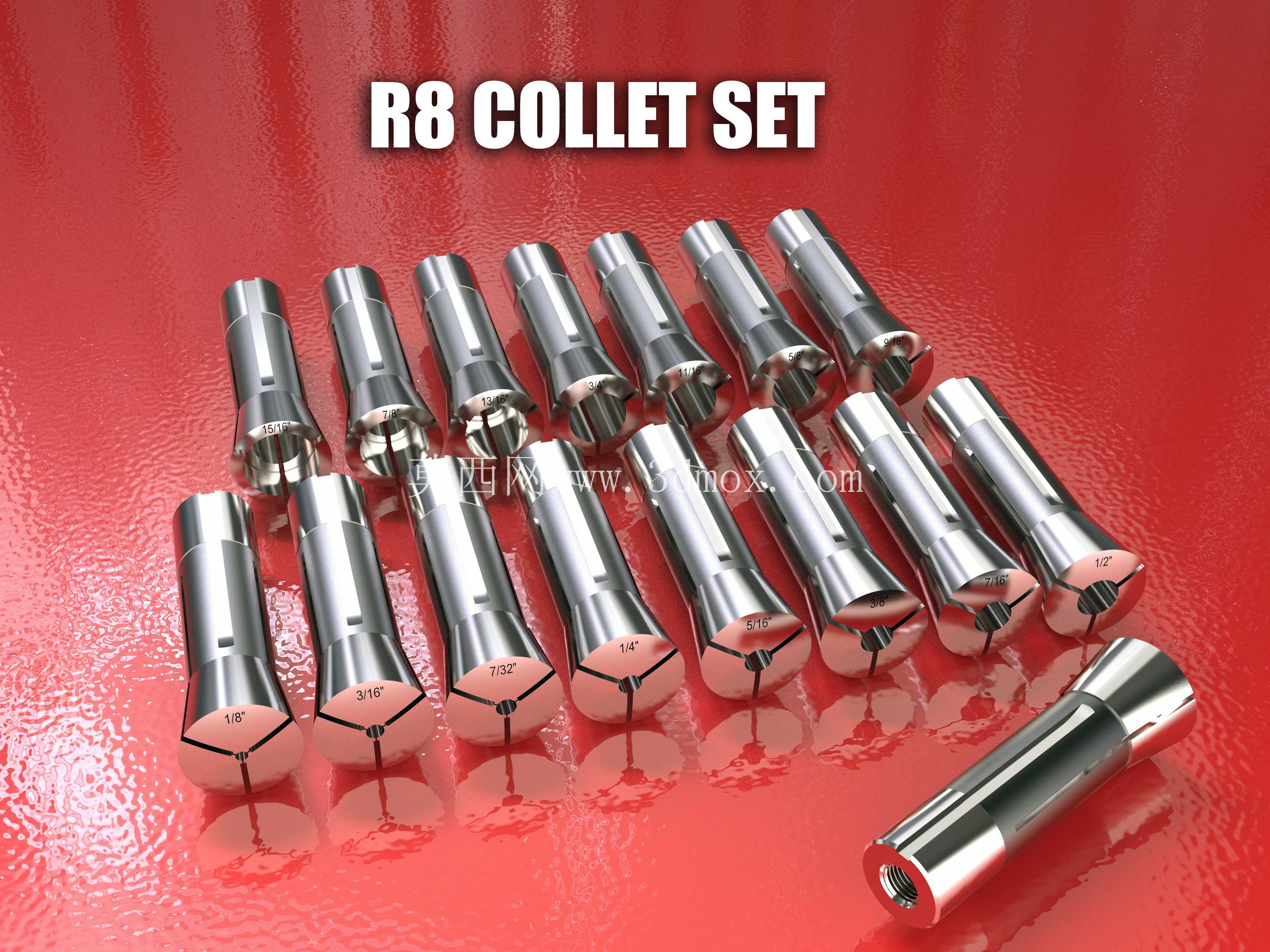

在普通立式铣床、炮塔铣的日常加工场景里，R8夹头是出镜率极高的刀具装夹元件，这套夹头套件覆盖了常规铣削作业里常用的夹持孔径范围，能适配直柄立铣刀、键槽铣刀、中心钻、铰刀等多种切削刀具的装夹需求，是铣床主轴和刀具之间的核心连接载体。从实际加工的工况来看，R8锥柄本身和铣床主轴内孔的锥度配合具备自定心特性，相比老式的套装铣夹头，R8夹头的悬伸长度更短，装夹刚性更强，在重切削、大进给的铣削作业里能有效减少刀具振颤，提升加工面的光洁度，也能降低刀具崩损的概率。

这套夹头的设计采用了参数化方程驱动的建模思路，整个系列的夹头主体结构保持统一，仅针对不同的夹持孔径调整对应位置的尺寸参数，设计过程中把夹头的弹性槽开口形式、锥面配合角度、尾部螺纹连接尺寸都做了参数化关联，只要修改夹持直径的驱动值，就能快速生成对应规格的夹头模型，不需要重复绘制基础结构，大幅提升了系列化零件的设计效率。考虑到实际使用中夹持直径的分界特性，当夹持刀具直径小于3/4英寸也就是19.05毫米时，夹头前端的弹性收缩段结构和大孔径规格存在差异，因此设计时拆分了两个独立的零件文件分别对应两类规格，避免单一模型在参数调整时出现特征失效、结构干涉的问题，也更符合实际生产中两类夹头的加工工艺差异。

从结构细节来看，每个R8夹头的主体都采用了弹簧钢的典型结构设计，锥面部分的角度严格匹配R8主轴的标准锥度，保证和主轴内孔的贴合面积达到85%以上，确保装夹时的同轴度和扭矩传递能力。夹头前端开有均匀分布的弹性收缩槽，槽的长度、宽度和末端的应力释放孔都经过了结构优化，拧紧拉杆带动夹头向后轴向移动时，锥面受轴向力作用产生均匀的径向收缩，从而抱紧刀具柄部，应力释放孔的设计能避免弹性槽在反复收缩扩张的过程中出现应力集中开裂的问题，提升夹头的使用寿命。夹头尾部的内螺纹和铣床的拉紧拉杆匹配，标准的螺纹规格能适配绝大多数常规炮塔铣、立式铣床的拉杆结构，不需要额外改装就能直接使用。

从安装边界尺寸来看，这套R8夹头的外锥最大直径、整体长度都严格遵循R8夹头的通用标准，装入主轴后不会出现和主轴端面干涉、拉杆行程不足的问题，不同孔径规格的夹头前端外径保持统一，能适配标准的R8夹头压帽，不需要针对不同规格更换压帽配件。在实际选型使用时，需要根据刀具柄部的直径选择对应规格的夹头，保证夹持时刀具柄部插入夹头的深度达到夹头夹持段长度的三分之二以上，避免夹持力不足导致刀具打滑、飞出的安全隐患。在铣削加工的场景里，这套夹头既能满足普通钢件、铸铁件的粗加工大进给装夹需求，也能在精加工时保证足够的同轴度，减少刀具的径向跳动，保障加工尺寸精度。

建模过程中对夹头的每个配合面都做了公差匹配的预留，锥面的配合公差、内孔的夹持公差、尾部螺纹的公差都按照实际加工的精度要求做了对应设置，模型导入工程图模块后可以直接生成符合生产要求的加工图纸，不需要额外调整尺寸公差。弹性槽的建模采用了螺旋扫描加阵列的方式，完全还原实际加工中铣槽工序的成型逻辑，保证模型和实物的结构一致性，在做装配模拟、运动仿真的时候能准确模拟夹头收缩时的形变趋势，为后续的有限元受力分析、结构优化提供准确的模型基础。对于设备维护、工装设计的从业者来说，这套参数化的夹头模型也可以作为基础元件，直接导入到铣床主轴、工装夹具的整体装配里，不需要重复绘制标准件，能大幅缩短整体设计的周期。
