带紧定螺钉钢制轴环紧固限位结构

　　在常规轴系传动结构的布局中，轴上零件的轴向定位与紧固是决定整套传动机构运行稳定性的核心细节，很多现场出现的齿轮窜动、带轮偏移、轴承轴向游隙超差问题，追根溯源都是轴向限位元件的选型或安装不到位导致的，这款带紧定螺钉的钢制轴环，正是针对这类场景设计的紧凑型轴向定位元件。从实际应用场景来看，这类轴环广泛覆盖轻工输送线辊筒定位、小型减速机输入输出轴零件限位、工装夹具导轴行程限位、非标自动化设备直线光轴的挡块定位等场景，相比传统的轴肩定位，它不需要在轴上车削定位台阶，能够降低轴类零件的加工成本，同时可以根据装配需求灵活调整轴向位置，适配现场装配时的尺寸公差累积补偿需求，尤其适合那些需要在装配阶段反复调整轴上零件位置的试制类设备、小批量定制工装结构。从功能特性上看，这款轴环采用整体钢制结构加工，相比开口式轴环拥有更高的径向抱紧力，侧面设置的内六角紧定螺钉，在安装时可以直接顶紧在轴的表面预留的小平面上，避免轴环在设备运行过程中受轴向力出现滑移，相比传统的圆螺母加止动垫圈的定位方式，它的轴向占用空间更小，不需要在轴端加工外螺纹，也不会出现螺纹松动退牙的问题，在转速不超过1500rpm、轴向载荷中等的传动场景下，可靠性完全能够满足长期运行要求。

　　设计思路上，这款轴环的内孔与轴采用基孔制间隙配合，装配时可以轻松滑入轴的对应位置，调整到预设轴向位置后锁紧侧面的紧定螺钉即可完成固定，轴环的两个端面都经过精车加工，端面与内孔的垂直度控制在0.02mm以内，确保与被定位零件的端面贴合时不会出现偏斜，避免轴上零件在运行中出现偏载导致的轴承磨损加剧问题；外圆面做了发黑防锈处理，能够适应车间内多油污、多粉尘的使用环境，长期使用不会出现锈蚀卡滞，后期拆卸调整也更加方便。

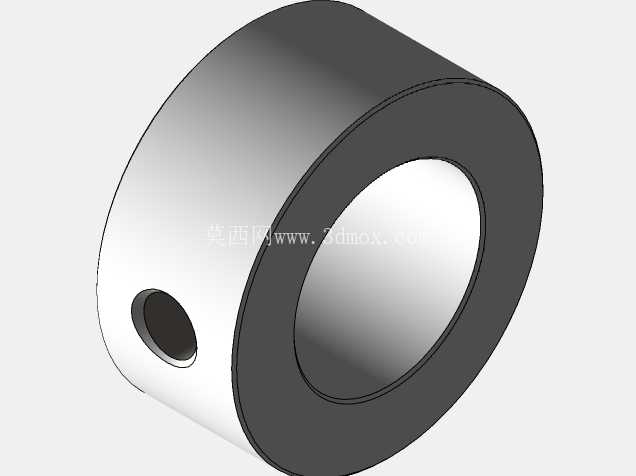

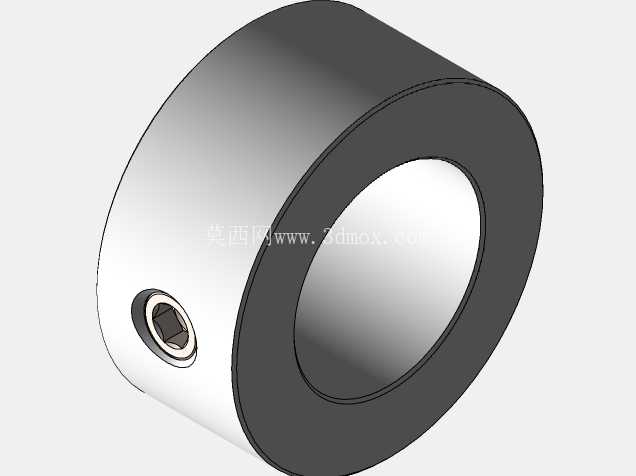

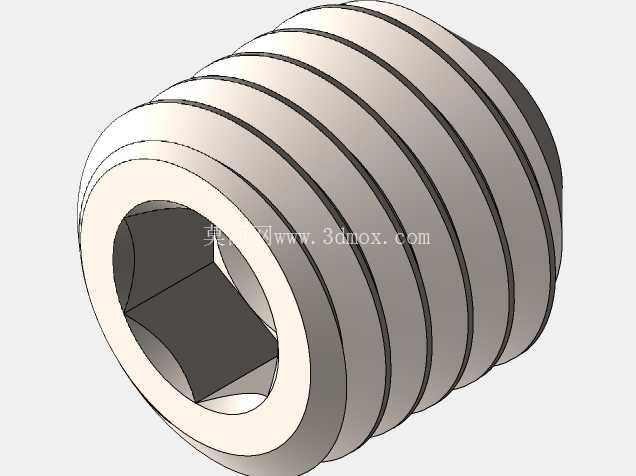

　　从外形尺寸与安装边界来看，这款轴环的内孔适配0.75英寸直径的光轴，也就是常用的19.05mm直径英制轴类零件，外圆尺寸为1.25英寸，轴向宽度为0.5625英寸，侧面的紧定螺钉采用标准内六角凹端紧定螺钉，安装时只需要使用对应规格的内六角扳手即可完成锁紧，不需要额外的专用工装；安装时需要注意，轴上对应紧定螺钉的位置最好铣出一个小平面，避免紧定螺钉顶紧时在光滑轴面上打滑，同时要控制锁紧扭矩，避免扭矩过大导致螺钉断裂或者轴环变形，也不能扭矩过小导致运行中松动。

　　在实际选型使用时，需要核算轴环需要承受的最大轴向载荷，确保紧定螺钉的顶紧力产生的摩擦力能够抵抗轴向窜动力，如果是轴向载荷较大的场景，可以在轴环上对称布置两个紧定螺钉，进一步提升抱紧可靠性，同时轴环的安装位置要避开轴上的键槽、退刀槽等结构，保证内孔与轴的贴合长度足够，避免出现倾斜。这类轴环在设计建模时，需要重点保证内孔与端面的形位公差，紧定螺钉的螺纹孔要垂直于轴环内孔的轴线，确保螺钉顶紧时受力方向沿着径向，不会产生分力导致轴环偏移，同时螺纹孔的深度要控制合理，既要保证螺钉有足够的啮合长度，也不能钻穿轴环内壁导致螺钉突出内孔表面影响装配。
