机加工用多功能组合式V型块工装结构

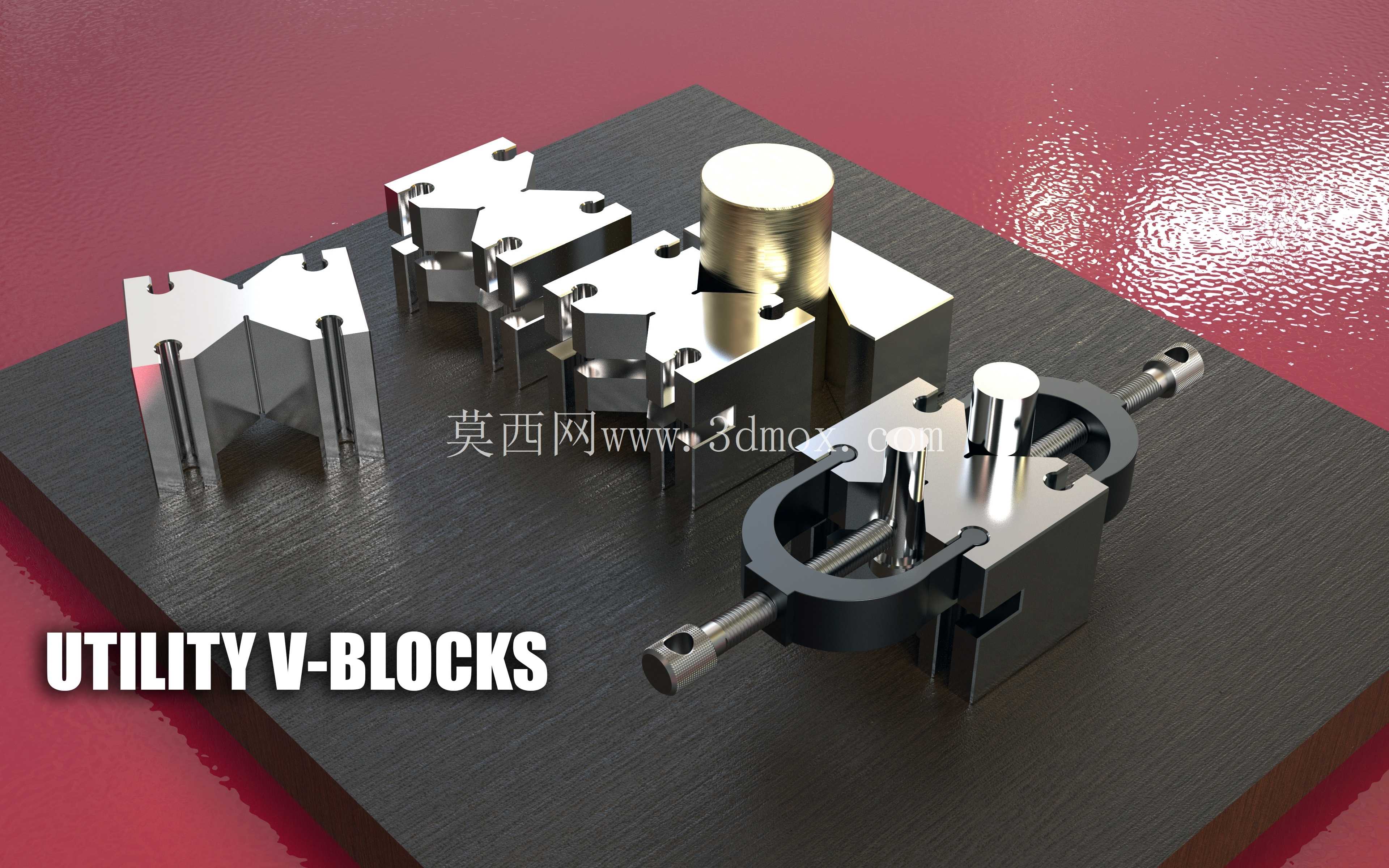

在常规机加工车间的日常工序流转里，轴类、套类、小型芯销类零件的装夹定位一直是影响装夹效率与加工精度的关键环节，普通标准V型块往往只能完成基础的径向定位，遇到带台阶、偏心结构或者需要配合虎钳做侧向压紧的加工场景时，就需要额外搭配垫块、压块反复调整，不仅耗时久，还容易因为装夹间隙导致加工振纹、尺寸超差。这套经过结构优化的组合式V型块，就是针对车间实际加工痛点做的改型设计，没有沿用标准V型块的一体式厚重结构，而是拆分出了不同开口角度、不同定位高度的模块化V型座单元，搭配可滑移的压紧架与导向轴，能适配多种直径规格的圆柱类工件装夹需求。

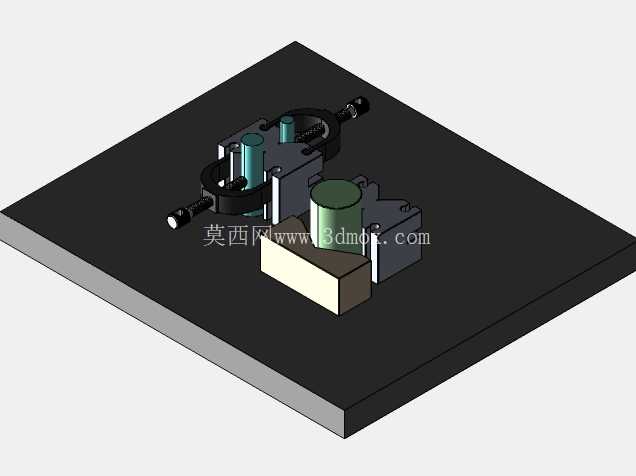

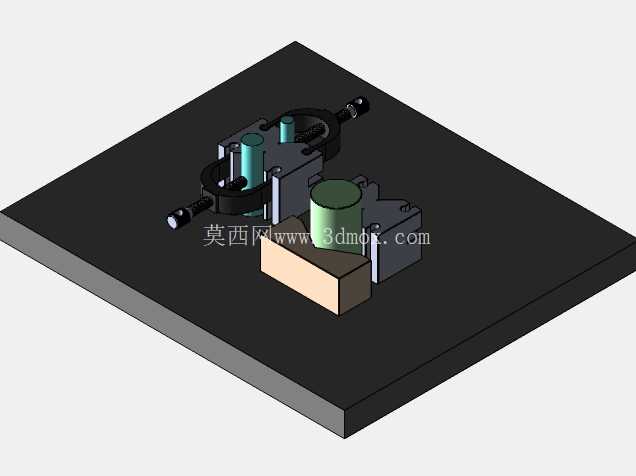

从实际应用场景来看，这套工装既可以单独放置在磨床、铣床工作台面上，配合压板完成长轴类零件的键槽铣削、外圆磨削定位，也可以直接装夹在机用虎钳的钳口之间，不需要额外制作软钳口，就能快速完成小型芯轴、销钉类零件的侧向装夹，尤其适合小批量多品种的维修类、试制类加工场景，不需要针对每一种直径的工件单独定制工装，大幅减少了工装准备的辅助时间。

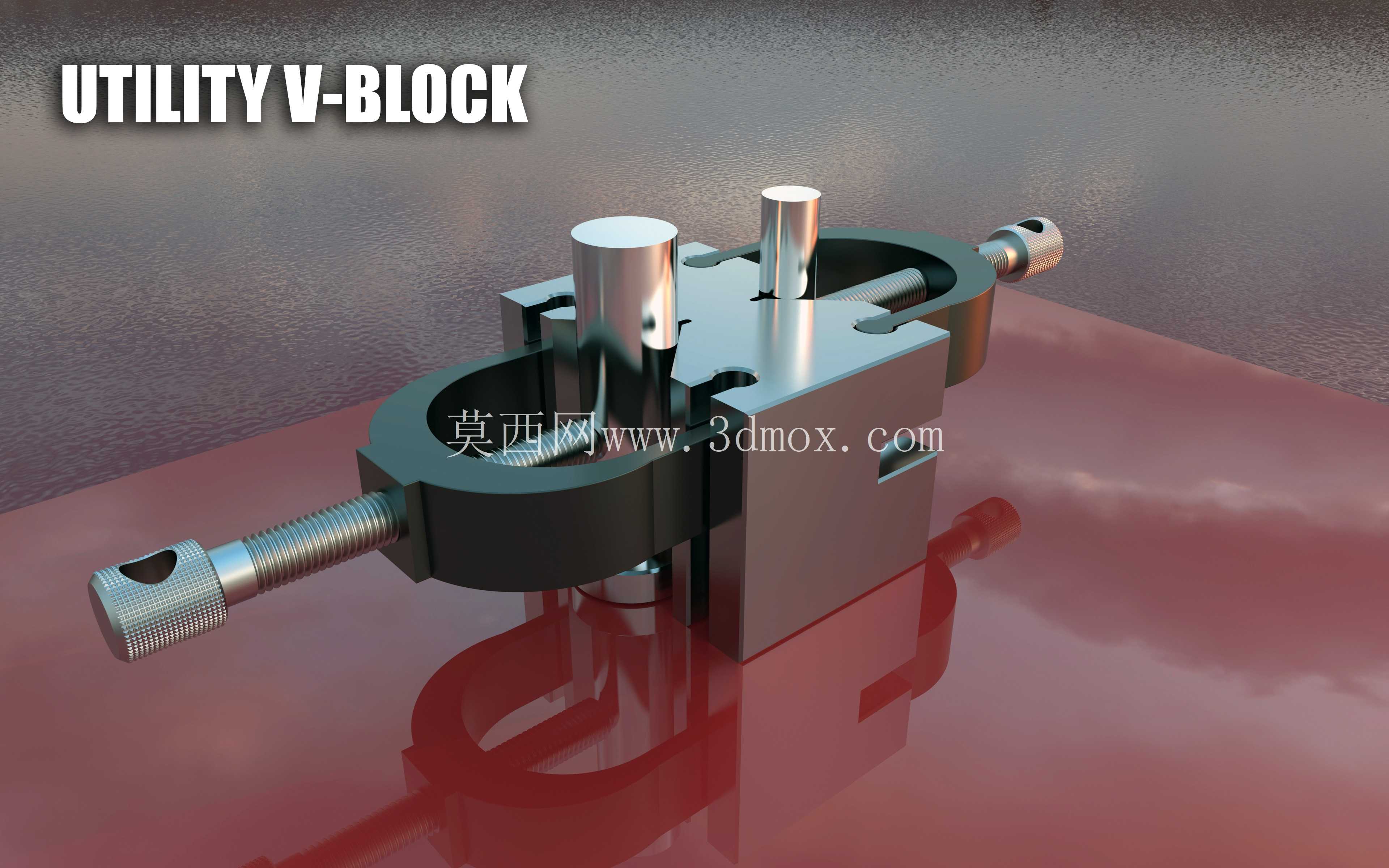

功能设计上，这套V型块做了几处很贴合车间实际使用的细节优化：首先是V型定位面做了淬硬处理的镶块结构，长期使用磨损后可以单独更换镶块，不需要整体报废工装，降低了工装维护成本；其次是配套的压紧架采用了跨骑式结构，通过两端的导向光轴实现滑移调节，压紧螺杆的位置可以根据工件直径前后调整，避免了普通压块容易压伤工件已加工表面的问题，压紧力的作用点始终落在V型定位面的中心区域，装夹时不会出现工件翘起、偏移的情况。另外每个V型座单元的底部都做了定位键槽，可以配合工作台T型槽里的定位键实现快速定位，不需要每次装夹都打表找正V型块的位置，找正时间能缩短七成以上。

设计思路上，这套工装没有追求复杂的气动、液压压紧结构，完全采用纯机械的手动调节结构，所有零部件都是车间常见的标准件加工而来，V型座的主体采用45号钢调质处理，导向轴采用标准的镀铬光轴，压紧螺杆采用普通的细牙三角螺纹，加工难度低，车间自有设备就能完成全部零件的加工制作，不需要外协和特殊工艺。结构拆分的时候特意考虑了安装边界：整套工装组合后的最大宽度不超过150mm，刚好适配大多数6寸机用虎钳的钳口开度范围，单独使用时单个V型座的长度为80mm，两个V型座配合使用可以支撑长度300mm以内的轴类零件，不会和机床的主轴、刀架发生运动干涉；V型开口的适配直径范围从6mm到60mm，覆盖了车间绝大多数小型轴类、芯销类零件的加工尺寸需求。

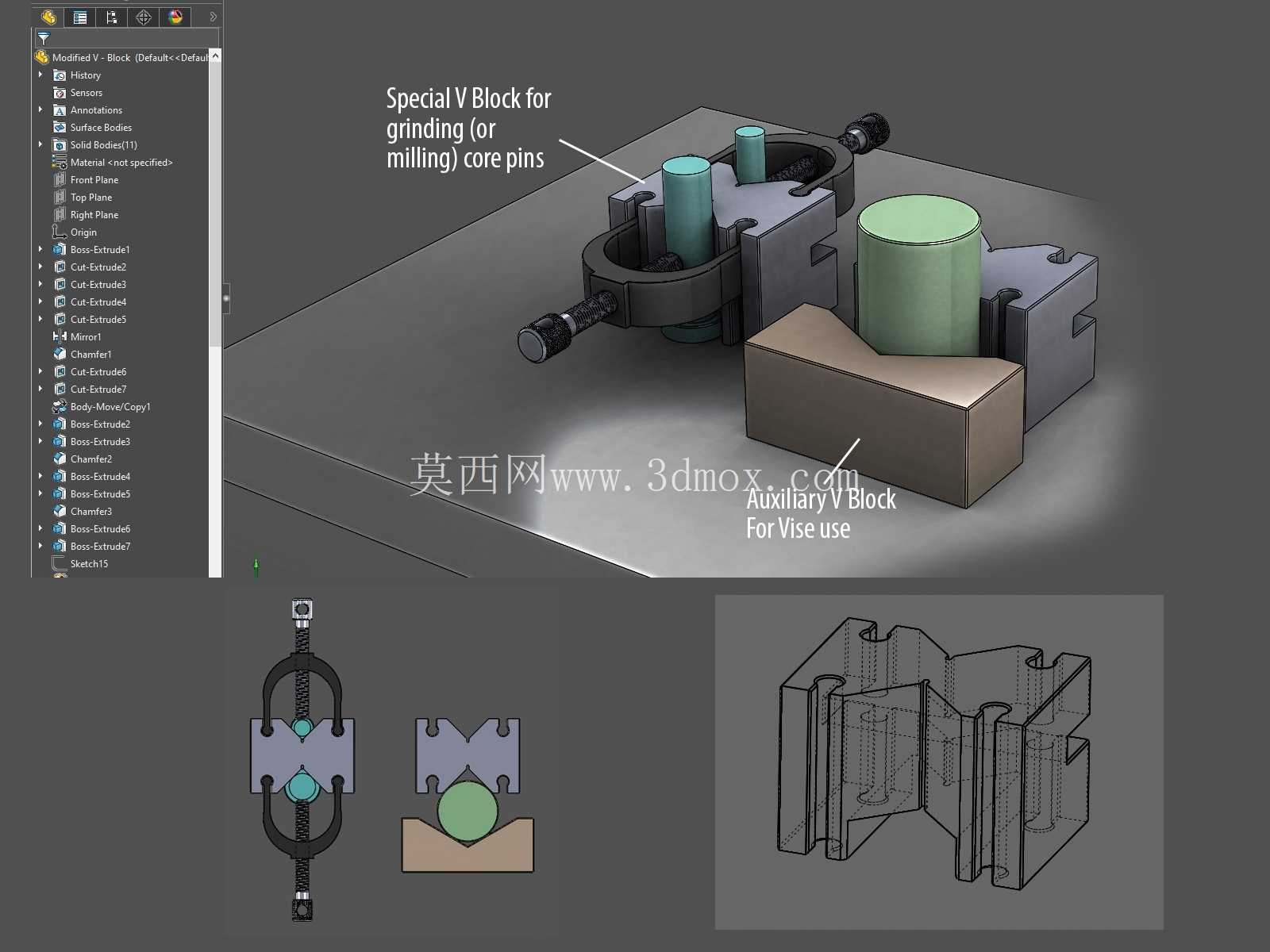

实际使用的时候，加工小直径芯轴可以将两个V型座对齐放置，压紧架调整到对应位置锁紧螺杆即可；加工带台阶的偏心轴类零件，可以调整两个V型座的高度差，配合压紧架的侧向支撑，抵消偏心加工时的切削冲击力；如果是做工件的划线、检测工序，还可以将V型座直接放置在检验平台上，配合百分表完成轴类零件的径向圆跳动检测，不需要额外购置检验用V型架，实现了一套工装多种用途。和普通标准V型块相比，这套组合结构的V型块不需要搭配大量不同厚度的垫片来调整工件中心高，V型座本身设计了三个不同高度的定位面，翻转后就能获得三种不同的中心高度，适配不同直径工件的加工中心高需求，避免了因为垫片堆叠导致的装夹刚性不足问题。

在安装适配性上，这套工装的所有连接部位都采用了间隙配合的公差设计，导向轴和V型座的安装孔配合公差选H7/g6，手动滑移的时候没有卡滞感，同时也不会有过大的间隙导致定位偏移；压紧螺杆的端部做了铜质压头，接触工件的时候不会压伤工件表面，铜头磨损后也可以快速更换。整套工装没有易损的复杂结构，日常维护只需要定期在导向轴表面涂抹少量润滑油即可，适合车间多工序流转的粗放使用环境，不需要特殊的存放保养条件。
