手动杠杆式肘节压合夹持工装结构

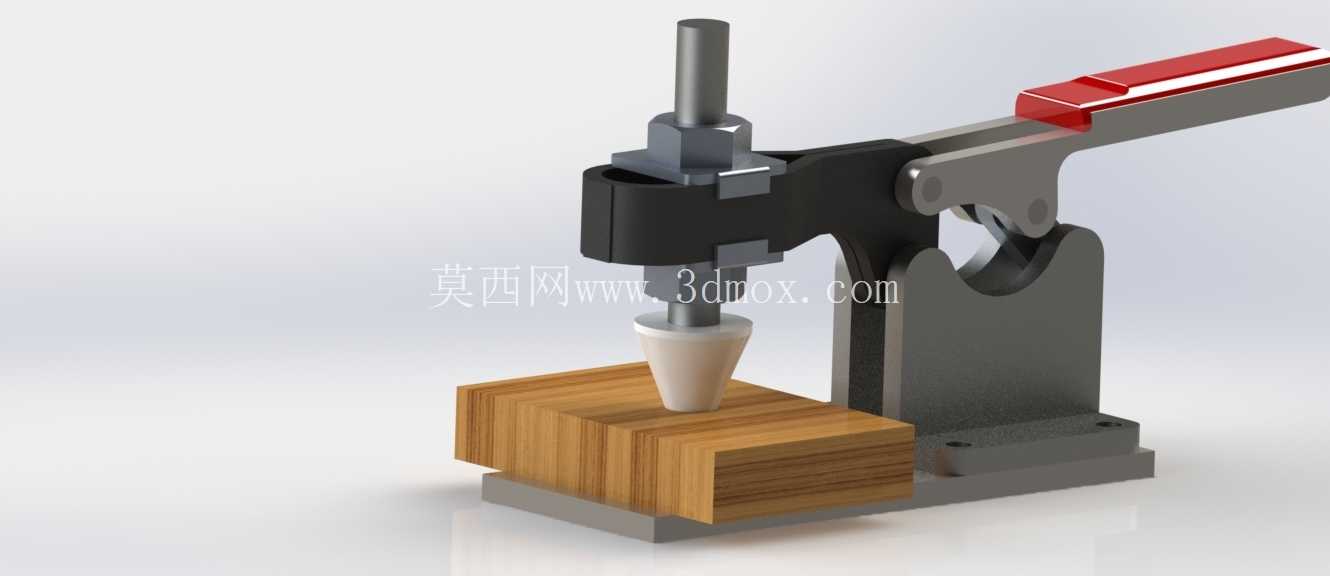

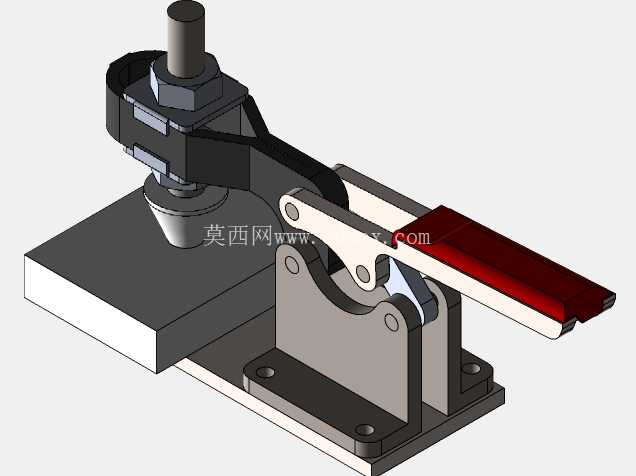

　　在小件压装、木料冲切、薄材铆接这类小吨位手动作业场景里，这类肘节式压具的应用覆盖率远高于大型气动压装设备，毕竟很多工位不需要持续大压力输出，反而对操作便捷性、工位占用空间、压头行程可控性有更高要求。从结构组成来看，整套机构分为底座支撑单元、杠杆施力单元、压头导向单元、行程锁止单元四个核心部分，底座采用L型一体式铸造结构，底部预留两个沉头安装孔，可直接通过螺栓固定在木质或金属工作台面上，安装时需要保证底座底面与工作台面完全贴合，避免压合作业时出现受力偏移，底座的竖直支撑臂与水平安装面的垂直度公差控制在0.05mm以内，保证压头下行过程中不会出现侧向偏载。

　　杠杆施力单元采用二级肘节增力结构，长操作手柄的力臂长度经过匹配设计，操作人员仅需施加150N左右的手部握力，即可在压头端获得近1kN的输出压力，完全满足小零件压入、薄皮革冲切、木料浅槽压印这类作业的压力需求，当手柄下压至水平锁止位置时，肘节机构会越过死点位置，此时即便操作人员松开手柄，压头也会保持在当前压紧位置，不会出现回弹松脱的情况，这一特性在需要持续保压的粘接、压合工序中实用性极强，不需要额外配置锁紧机构就能实现稳定保压。

　　压头导向单元采用方形滑块配合圆柱导杆的结构，导杆与底座上的导向套采用H7/g6间隙配合，压头下行过程中的直线度误差不超过0.03mm，避免压头接触工件时出现侧滑刮伤工件表面，压头末端采用锥面过渡结构，可根据不同作业需求更换平压头、冲切头、定位压头等不同功能端头，更换时仅需拧开导杆顶部的锁紧螺母即可完成端头替换，不需要拆解整套机构。从安装边界来看，整套机构的水平投影尺寸控制在200mm120mm范围内，竖直方向最大高度为280mm，手柄完全展开时的最大外伸尺寸为320mm，在工位布局时仅需要预留400mm300mm的操作空间即可，不会占用过多工作台面，适合在装配流水线的旁侧工位、维修工作台、手工打样车间这类空间有限的场景中布置。

　　设计过程中特意将操作手柄的握持部分做了红色防滑包覆，一方面是提升操作时的摩擦力，避免手部出汗打滑，另一方面醒目的红色标识也能快速提示操作人员施力位置，减少误操作概率，手柄的下压行程经过限位设计，最大下压行程为40mm，可适配厚度在50mm以内的工件压合作业，当压头下行至最低位置时，肘节机构的锁止点刚好触发，不会出现过压损坏工件的情况。在木料加工作业场景中，这类压具可配合不同形状的冲头完成木料表面的浅浮雕压印、小五金件的压入装配、木榫的压接固定，相比传统的手锤敲击作业，压合过程的压力更均匀，不会出现木料局部受力开裂的问题；在电子装配场景中，更换软质硅胶压头后，可完成小型塑胶外壳的压合、排线接口的压紧固定，不会刮伤塑胶件表面；在五金维修场景中，可配合定位夹具完成小轴承的压装、销钉的压入，作业过程稳定可控，不需要额外的气源或电源接入，完全依靠手动施力即可完成作业，移动和布置都非常灵活。整套机构的受力部件均采用45号钢调质处理，关键铰接位置配置了耐磨铜套，长期反复使用也不会出现铰接孔磨损导致的间隙过大问题，底座表面做了喷塑防锈处理，可适应车间内多粉尘、少量切削液飞溅的作业环境，日常维护仅需要定期在铰接点和导向杆位置涂抹少量润滑脂即可，不需要复杂的保养流程。
