四位滚轮式金属密码挂锁结构设计

日常场景里这类四位滚轮密码挂锁的应用覆盖度极高，从学生宿舍储物柜、健身房更衣柜，到户外工具箱、短途旅行箱包、厂区临时物料存放柜，甚至是户外围栏的临时锁止点位，都能见到这类结构的身影。不同于需要配套钥匙的弹子挂锁，它不需要使用者随身携带钥匙，仅需记忆一组四位数字组合即可完成开锁落锁，规避了钥匙遗失、钥匙被复制带来的防盗风险，也省去了多人共用场景下配钥匙的繁琐流程，在人员流动较大的公共储物场景、临时管控场景下适配性极强。

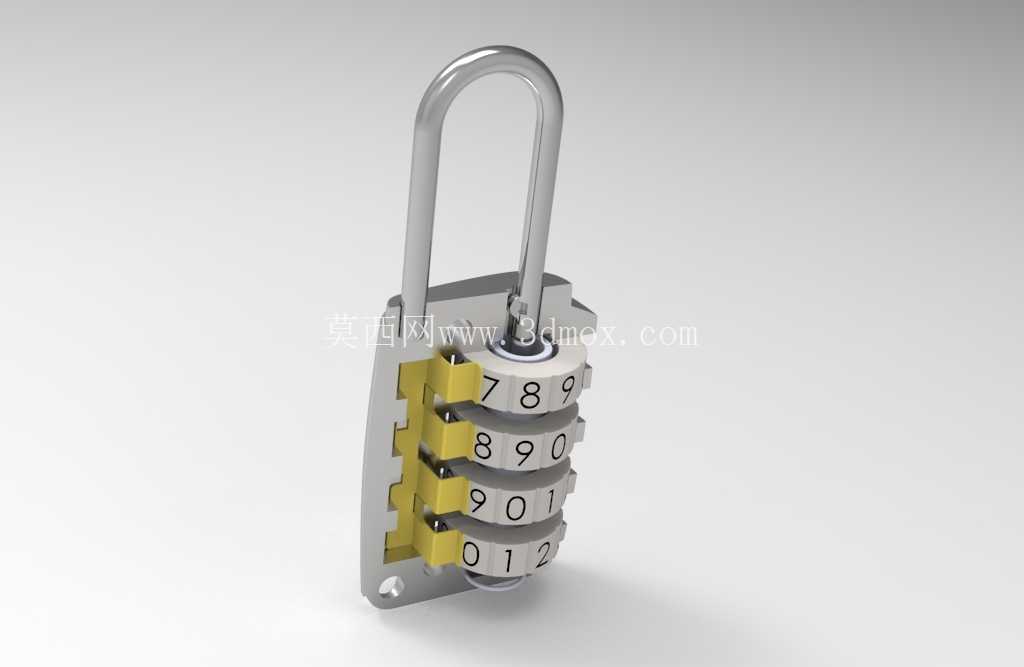

从功能实现逻辑来看，这款挂锁采用四组独立的数字滚轮作为密码验证载体，每组滚轮对应0-9共十个数字位，总计可形成一万组不重复的数字组合，暴力试开的时间成本极高，能满足日常民用场景的防盗需求。锁梁采用硬化金属材质弯折成型，两端分别插入锁体对应的安装孔内，锁体内部设置有与滚轮联动的卡锁结构，当四组滚轮的数字刻度全部对齐预设密码位置时，卡锁结构的卡槽与锁梁的卡位完全对齐，此时向上提拉锁梁即可完成开锁；打乱任意一组滚轮的数字位置，卡锁结构就会错位卡住锁梁的卡位，锁梁无法被拉出，实现锁止功能。锁体侧面设置有密码修改点位，在锁梁处于开启状态时，将锁梁按压至对应位置转动，即可调整内部卡块与滚轮的对应位置，完成密码重置，不需要额外的工具辅助，使用者可自行定期更换密码，进一步提升使用安全性。

做这款挂锁的三维结构设计时，首先要明确各部件的装配公差边界：锁梁的直径要与锁体上的两个安装孔保持小间隙配合，间隙控制在0.05-0.1mm之间，既保证锁梁提拉、转动时的顺滑度，又不会因为间隙过大出现锁梁晃动、防撬性能下降的问题。四组数字滚轮的内孔要与内部的芯轴保持间隙配合，滚轮转动时的阻尼感要控制在合适区间，既不会因为阻尼过小导致滚轮受外力碰撞轻易移位改变密码，也不会因为阻尼过大导致转动滚轮调整密码时手感生涩。滚轮表面的数字刻度采用凹刻填漆工艺，设计时要保证数字的深度不小于0.2mm，避免长期使用摩擦后数字模糊不清，同时滚轮的外圈要做防滑纹理处理，增加手指转动时的摩擦力，即便手上沾有少量水渍、汗渍也能顺畅转动滚轮调整密码。

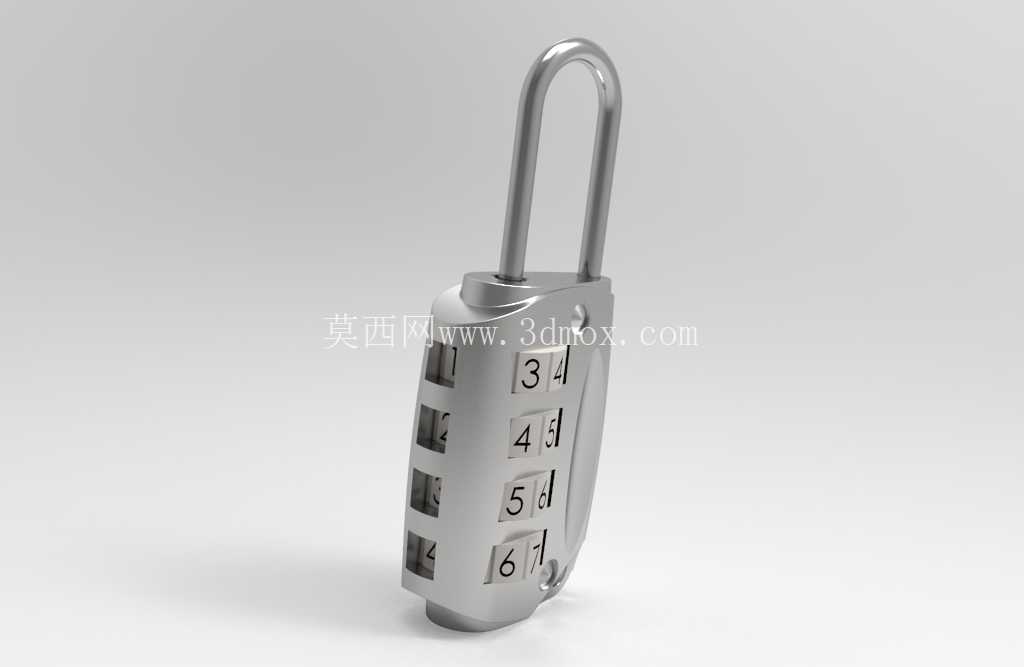

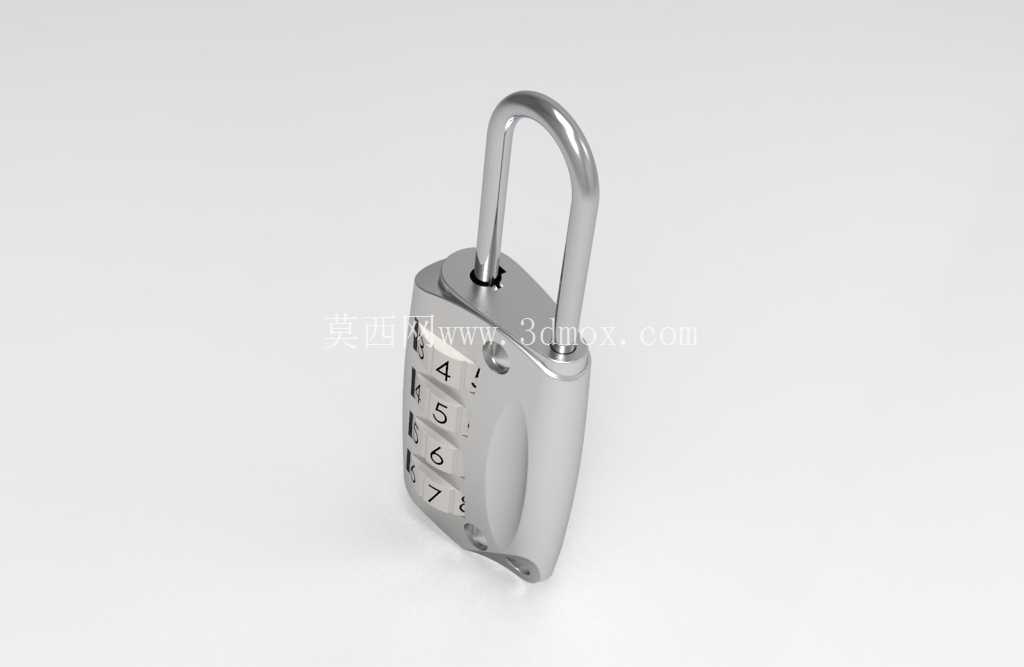

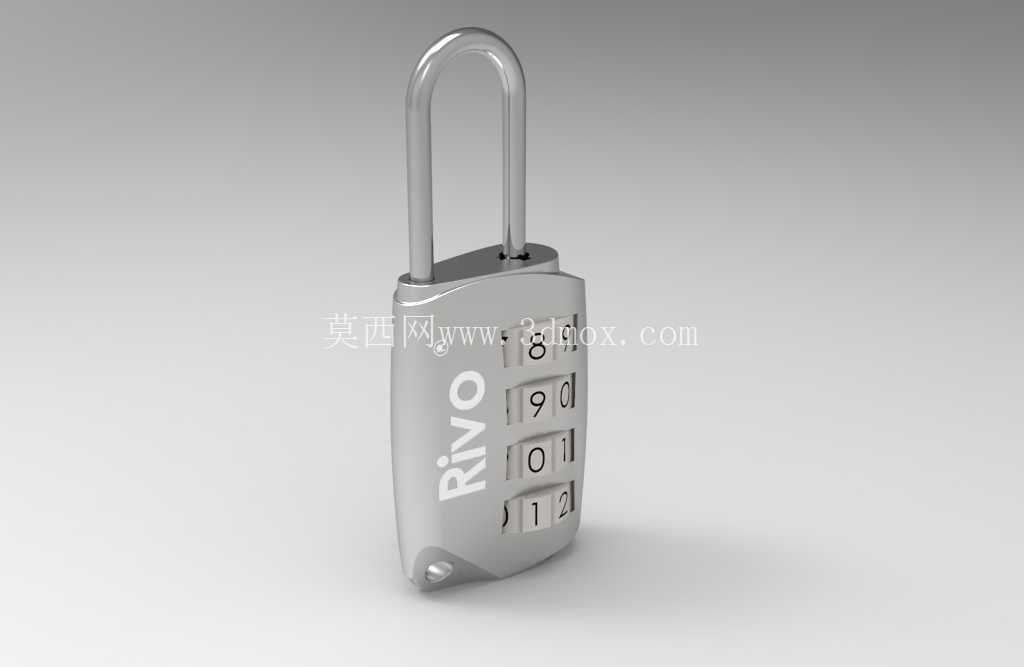

外形尺寸设计上，这类民用挂锁的锁体宽度控制在40mm左右，锁体厚度控制在15mm左右，锁梁的有效内空高度控制在25mm左右，既能满足大部分柜门搭扣、箱包拉链孔的穿入需求，又不会因为整体尺寸过大导致携带、安装不便。锁体的边角全部做R2-R3的圆角过渡处理，避免尖锐边角刮伤使用者、刮蹭箱包表面。锁体外壳采用金属材质一体冲压成型，表面做磨砂氧化处理，提升耐磨损、抗腐蚀性能，即便在户外潮湿环境下长期使用，也不会轻易出现锈迹卡滞滚轮的问题。内部的卡锁结构采用硬度更高的金属材质冲压成型，保证卡接位置的结构强度，避免外力撬动时卡块变形导致锁具失效。

装配逻辑上，整个锁具的零件全部从锁体内部完成组装，外部看不到明显的装配螺丝缝隙，能有效提升防撬性能，避免外力通过撬动装配缝隙拆解锁体。锁梁的其中一端设置有卡位凸点，装配后即便在开锁状态下，锁梁也不会完全从锁体中脱出，避免开锁时锁梁掉落遗失。设计过程中还要考虑极端使用场景的适配性，比如在零下二十度的低温环境下，内部结构不会因为材料冷缩出现卡滞，滚轮依然能顺畅转动；在淋雨、溅水的场景下，锁体的缝隙处做简单的挡水结构设计，避免水分大量进入锁体内部导致金属部件生锈，延长锁具的实际使用寿命。不同于电子密码锁需要供电、结构复杂易出故障的问题，这类纯机械结构的密码挂锁没有电子元器件，不存在电池亏电、电路故障导致无法开锁的问题，环境适应性更强，维护成本几乎为零，只要内部结构没有被外力破坏，就能长期稳定使用。
