双环轴承式钥匙旋转挂扣结构设计

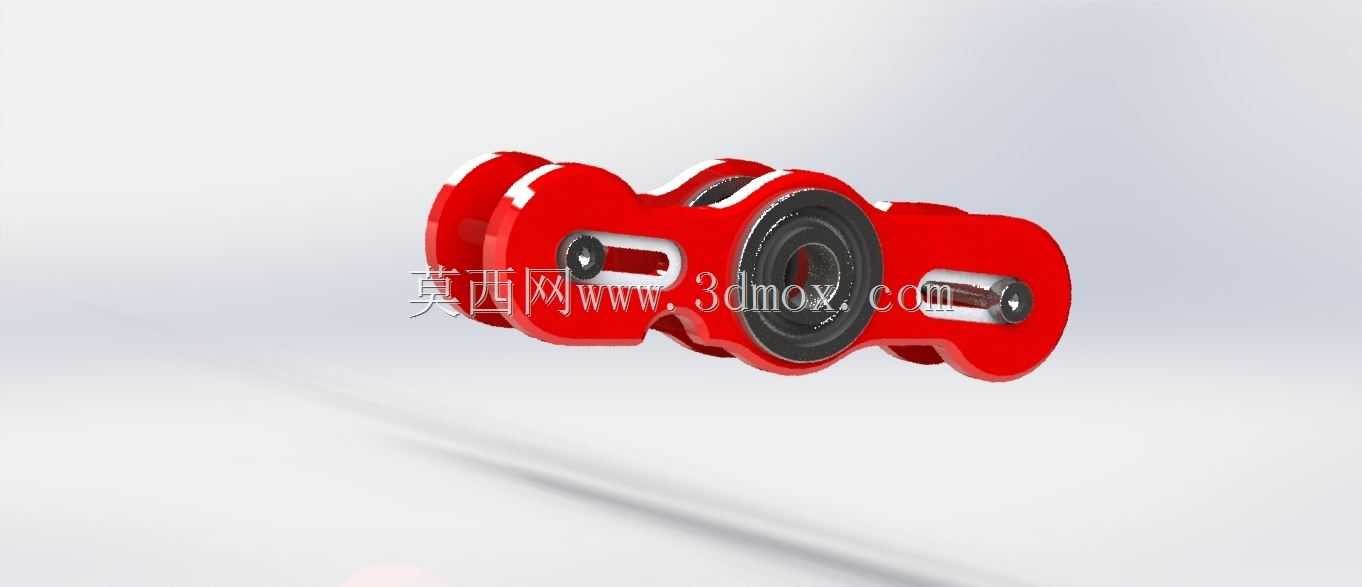

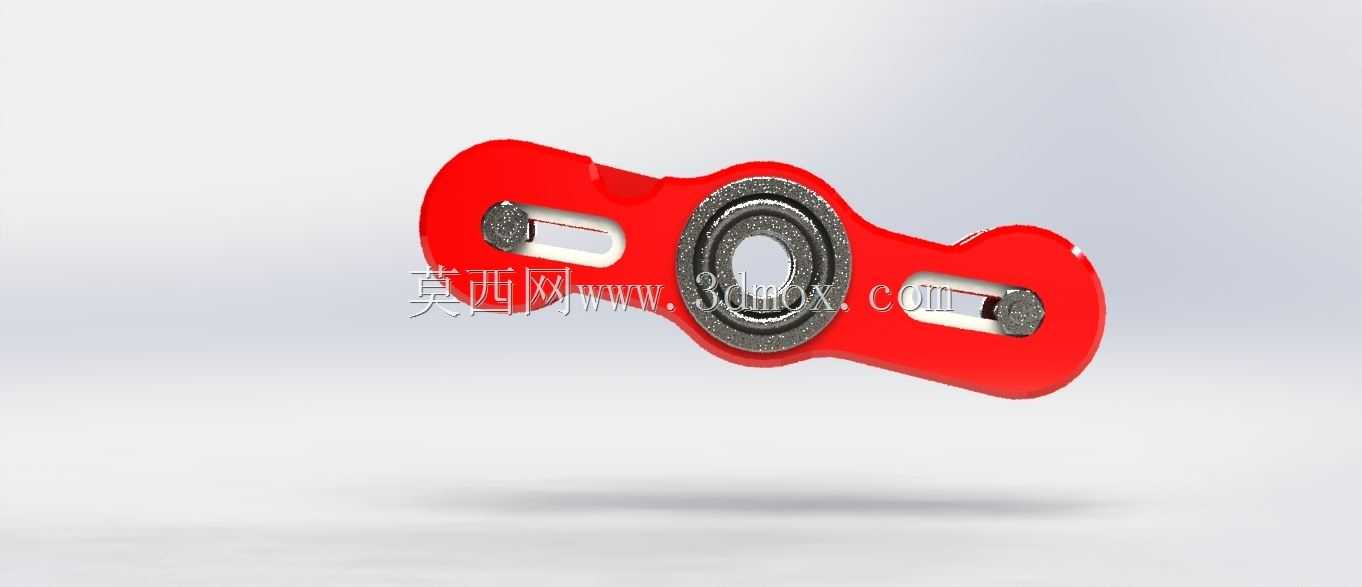

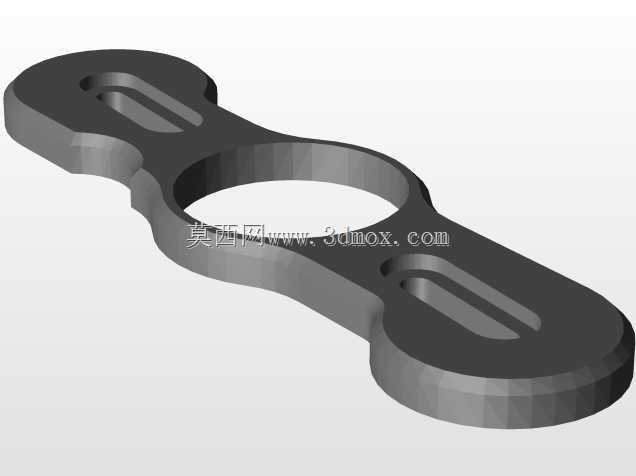

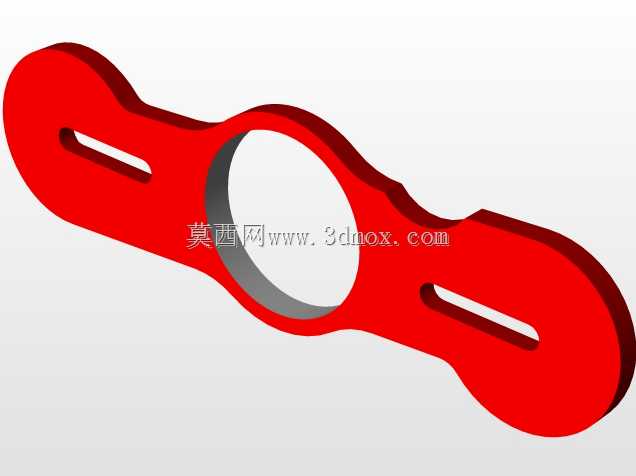

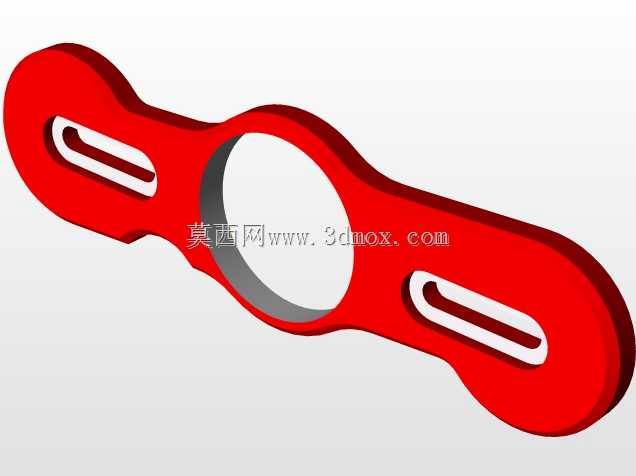

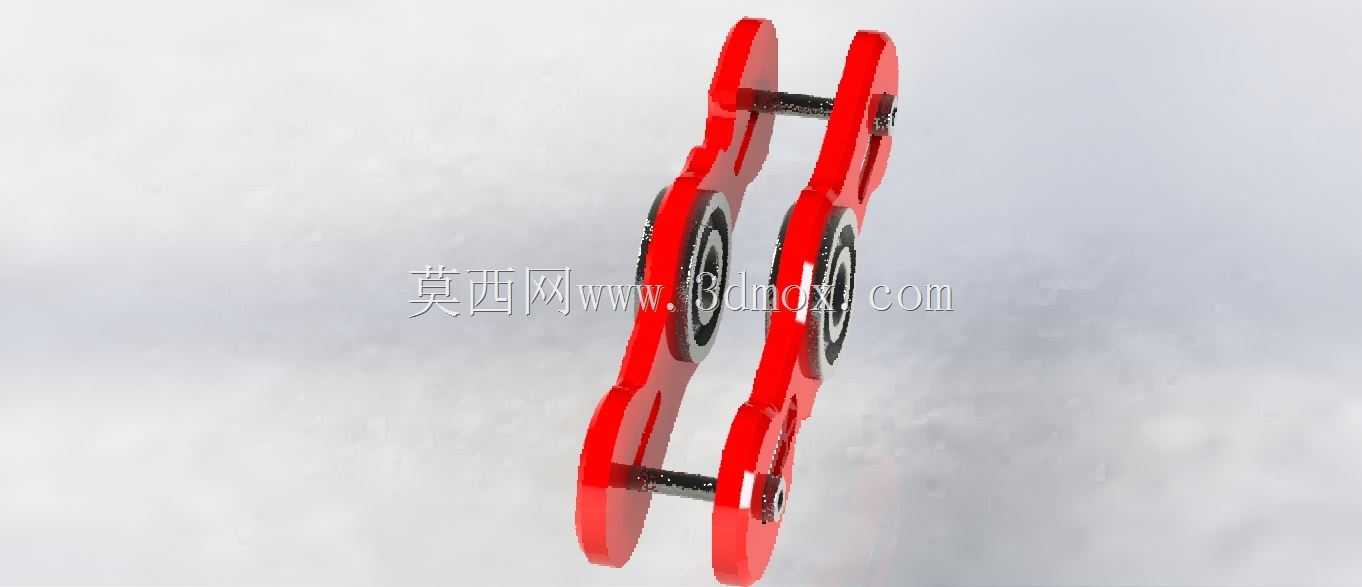

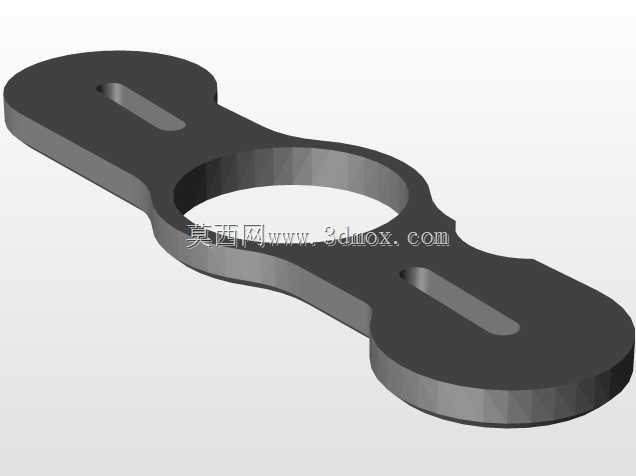

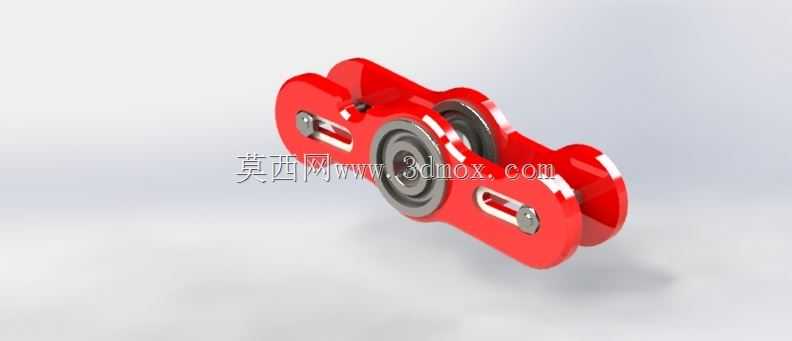

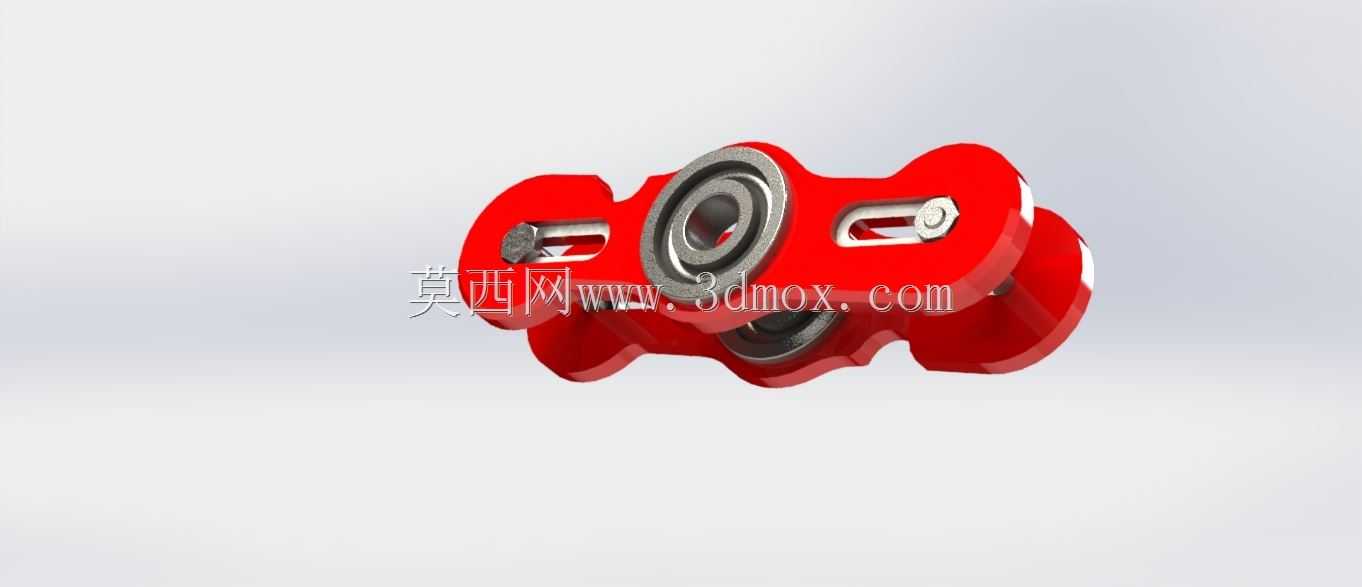

　　这款双环式旋转挂扣结构，核心采用深沟球轴承作为转动载体，解决了传统钥匙挂扣转动卡顿、铰接位易磨损松旷的常见问题，日常使用中可实现360度无阻滞旋转，避免多把钥匙堆叠时的缠绕拧结问题。从实际使用场景出发，该结构可适配日常随身钥匙挂载、小型工具挂接、户外装备快挂等多种使用场景，转动部位的轴承选型兼顾了径向承载与低摩擦需求，即使挂载多把金属钥匙长期晃动使用，也不会出现铰接位磨损失效的情况。结构设计上采用对称式双片外板布局，外板做了圆弧过渡处理，没有尖锐棱角，避免日常携带时刮蹭衣物或皮肤，两片外板通过横向销轴完成定位连接，轴承内圈与销轴过盈配合，外圈与外板的安装孔压装固定，转动间隙控制在0.02mm以内，既保证转动顺滑，

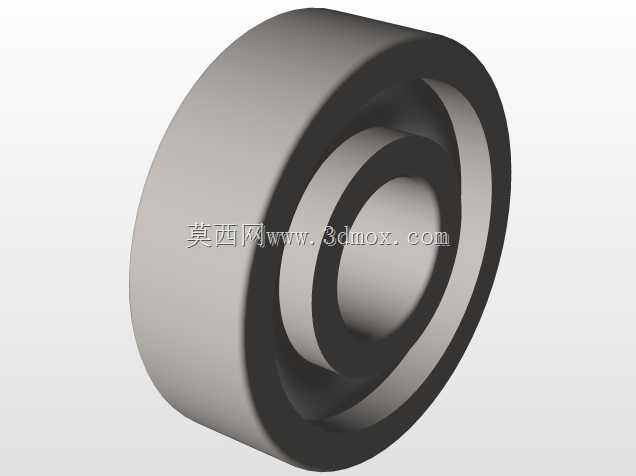

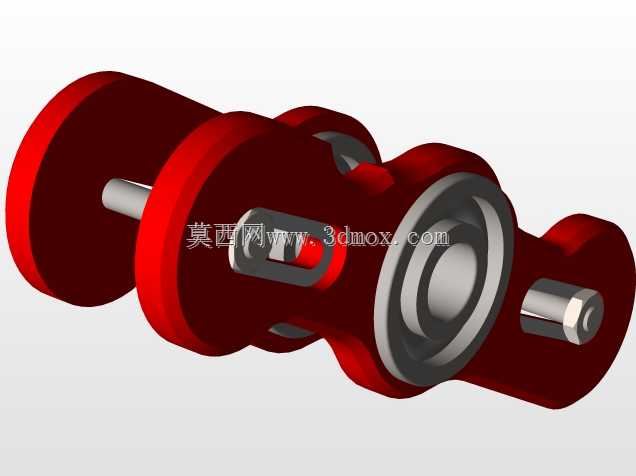

　　又不会出现径向窜动产生异响。安装边界方面，整体结构展开后总长度控制在常规钥匙挂载的适配尺寸，单片外板厚度1.5mm，采用冲压成型工艺即可完成毛坯加工，后续做表面喷塑或氧化处理提升耐磨与装饰性能，轴承选用标准微型深沟球轴承，无需定制非标件，可直接采购标准件完成装配，有效控制加工与装配成本。设计过程中特意将挂接位的开孔做了倒角处理，钥匙环穿入时不会卡滞，同时外板的轮廓做了仿生链节造型，兼顾结构强度与外观辨识度，受力部位做了局部加厚处理，避免挂载重物时出现外板变形断裂的问题。转动结构的密封方面，轴承两侧自带防尘盖，可阻挡日常使用中进入的灰尘、汗渍，延长轴承的使用寿命，无需定期加注润滑脂维护，长期使用也能保持稳定的转动手感。整体结构没有多余的冗余零件，全部由两片外板、两个微型轴承、两根连接销轴组成，装配工序简单，适合批量冲压生产，既可以作为单独的钥匙挂扣使用，也可以作为小型旋转连接结构集成到其他随身挂载装备上，适配不同的使用需求。
