GT6型气动轮式振动器结构设计

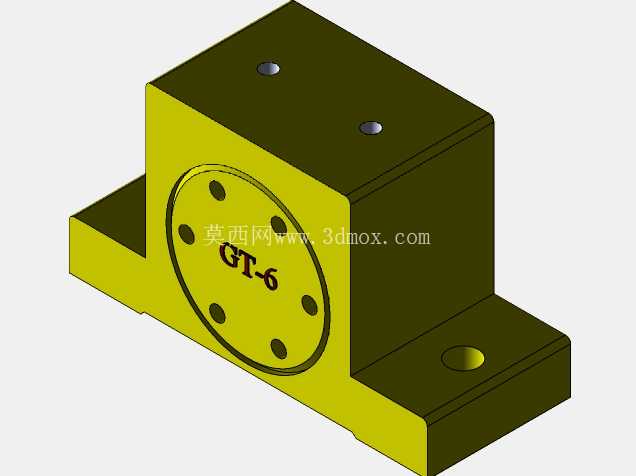

　　在铸造车间的砂处理工位、粉体物料输送的料仓出料段、小型振动筛分设备的激振端，常能见到这类轮式气动振动器的身影，不同于电机驱动的偏心振动装置，这款GT6规格的气动振动器依靠压缩空气驱动内部带偏心配重的轮体高速回转产生激振力，无需外接电源，在潮湿、多粉尘甚至存在防爆要求的生产场景中适配性更强。从结构设计逻辑来看，整体采用一体化压铸铝合金壳体，既保证了壳体的结构强度，又将整体自重控制在较低水平，避免附加重量过大影响被激振设备的运行参数。壳体正面的圆形端盖通过周向均布的内六角螺钉紧固，既方便后期拆解维护内部轮组与气道，又能保证结合面的密封性能，防止工作过程中粉尘侵入内部运动副造成磨损。

　　壳体顶部设置两个内螺纹接口，分别作为压缩空气的进气口与排气口，接口位置做了加厚处理，避免反复接插气管时造成螺纹滑牙或壳体开裂。壳体两侧铸有方向指示箭头，明确标注了进气方向与激振力的输出方向，安装调试时无需拆解壳体即可快速判断气路连接是否正确，避免接反气路导致内部轮体反转、激振力输出方向偏差的问题。底部的安装底座与主体壳体一体成型，两个对称布置的安装沉孔可穿过螺栓将振动器牢牢固定在被激振设备的安装面上，沉孔的深度经过精准设计，螺栓拧紧后头部不会突出底座平面，保证安装面完全贴合，避免长期振动下螺栓受剪切力断裂。

　　从安装边界来看，这款振动器的整体轮廓方正，安装孔的中心距、底座的厚度都做了标准化设计，可直接替换同规格的其他品牌轮式振动器，无需对原有设备的安装面做二次加工。在实际选型应用中，这类振动器的激振力可通过调整进气压力实现无级调节，针对不同的物料特性与料仓壁厚，可灵活匹配对应的激振参数，既避免激振力过小导致料仓架桥、物料堵塞，又能防止激振力过大造成料仓壁疲劳开裂、焊接部位松脱。不同于电磁振动器的高频低幅特性，这款气动轮式振动器的振动频率与振幅区间更适配铸造场景下的型砂紧实、砂芯落砂工序，也可用于小型物料输送溜槽的防堵设计，安装时无需额外加装减震底座，直接刚性连接在被激振构件上即可保证激振力的有效传递。

　　壳体表面做了硬质氧化处理，在多粉尘、偶尔有砂粒冲刷的车间环境中，表面抗磨损能力远优于普通涂漆壳体，长期使用也不会出现表层脱落、壳体锈蚀的问题。内部的回转轮组采用自润滑材料设计，无需定期加注润滑脂，日常维护仅需定期清理进气口的过滤元件，保证压缩空气洁净无杂质即可，大幅降低了生产现场的维护工作量。在三维建模过程中，需要重点关注壳体内部气道的走向与偏心轮的动平衡参数，气道的通径直接影响进气流量与轮体转速，而偏心轮的质心偏移量则直接决定了额定气压下的激振力输出大小，建模时需保证各运动部件之间的配合间隙合理，既避免间隙过小导致轮体卡滞，又防止间隙过大造成压缩空气泄漏、做功效率下降。安装孔的位置公差需要严格控制，保证与市面同规格产品的安装互换性，端盖与壳体的结合面需设计密封槽，加装O型密封圈后可保证工作气压下无漏气问题。
