螺旋弹簧式液压减震缓冲构件

在各类行走机械、工业设备的隔振缓冲场景中，这类螺旋弹簧搭配阻尼结构的减震构件是核心的力传递与振动衰减部件，日常选型与建模过程中，需要优先匹配安装端的连接边界，避免出现装配干涉、行程不足的问题。从实际应用来看，这类减震构件不仅大量应用在非独立、独立悬架系统中，承担车身与车轮之间的振动过滤作用，在工业设备的动力单元隔振、工程机械操作室缓冲、输送线末端减震工位也有广泛适配，不同场景下对弹簧刚度、阻尼系数的要求差异极大，建模时需要先明确使用场景的载荷边界。

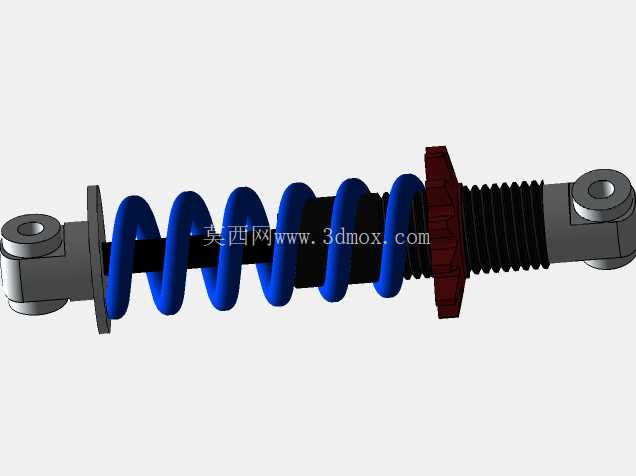

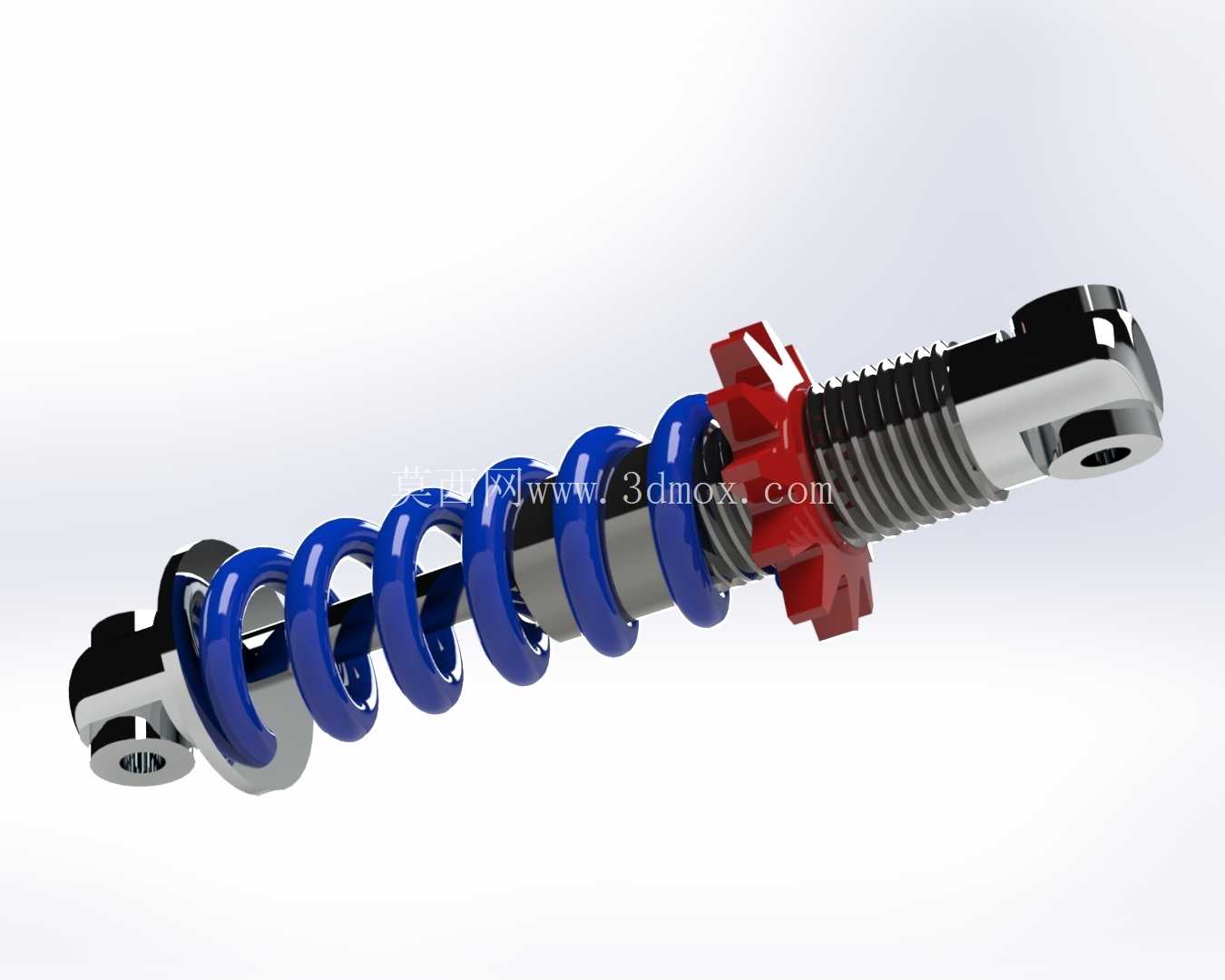

从结构设计逻辑来看，该构件采用圆柱螺旋压缩弹簧作为弹性承载主体，搭配同轴布置的阻尼芯轴结构，两端采用耳环式铰接安装端，这种结构的优势在于安装时可自适应小角度的摆动偏差，避免硬连接带来的附加弯矩损坏构件。弹簧部分采用等节距圆柱螺旋设计，建模时需要严格控制弹簧中径、丝径、有效圈数的参数匹配，保证弹簧压并高度小于设计最大压缩行程，避免极限工况下弹簧并圈产生刚性冲击。中间的阻尼调节结构采用红色旋钮式调节环，可通过旋转调整阻尼预紧力，适配不同载荷下的阻尼输出需求，这部分结构建模时需要注意螺纹配合的间隙预留，保证调节动作顺畅无卡滞。

安装边界方面，两端铰接孔的中心距是核心安装尺寸，建模时需要根据选型要求确定自由状态下的两孔中心距，同时预留足够的压缩行程余量，通常最大压缩量不超过弹簧自由高度的35%，避免弹簧过早出现疲劳失效。两端耳环的铰接孔内径需要匹配连接销轴的尺寸，孔位的同轴度公差需要控制在合理范围内，避免安装后出现偏载，导致弹簧单侧受力不均出现永久变形。阻尼芯轴部分的表面粗糙度需要满足密封件的配合要求，建模时需要标注对应的表面处理要求，保证阻尼介质不会出现渗漏问题。

从功能特性来看，这类减震构件通过弹簧的弹性变形吸收冲击能量，再通过阻尼结构将动能转化为热能耗散，避免冲击后的反复弹跳，在行走机械应用中可以有效过滤路面传递的颠簸振动，提升驾乘平顺性，同时减少振动对车身结构、车载设备的疲劳损伤；在工业设备应用中，可以降低动力单元的振动传递到设备机架，减少整机运行噪音，提升设备运行稳定性。建模过程中需要注意弹簧与阻尼芯轴的同轴度装配关系，弹簧内径与芯轴外径之间需要预留合理的间隙，避免弹簧压缩过程中与芯轴发生摩擦剐蹭，导致弹簧表面涂层破损、提前出现锈蚀疲劳。

设计这类构件时，还需要考虑极限工况下的限位结构，在最大压缩行程位置设置刚性限位块，避免弹簧被过度压缩导致塑性变形，同时阻尼结构的两端需要设置防尘密封结构，阻挡外界粉尘、泥水进入阻尼腔体，延长构件的使用寿命。不同载荷等级的减震器，弹簧丝径、中径、有效圈数都会对应调整，建模时可以通过参数化关联的方式，调整参数即可快速生成不同载荷规格的模型，提升系列化设计的效率。安装端的耳环结构需要做加强处理，铰接孔位置可以镶嵌衬套，降低铰接位置的磨损，提升构件的整体使用寿命，衬套通常采用自润滑材料，减少日常维护的需求。
