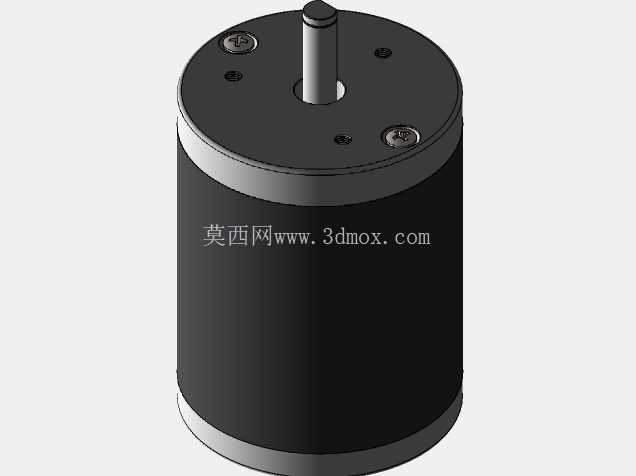

小型圆柱直流有刷电机三维结构模型

这款圆柱型直流有刷电机的三维结构，还原了量产微小型动力元件的完整装配关系，建模过程中优先考虑了设备选型时的安装适配需求，没有做多余的外观美化，所有结构特征都对应实际量产零件的加工与装配逻辑。从应用场景来看，这类小功率直流电机覆盖的工况非常广，桌面级小型自动化设备的送料机构驱动、家用小电器的动力输出、教学实验平台的动力源、小型玩具模型的动力单元、智能门锁的锁舌驱动、医疗小型设备的传动执行端都能见到同结构产品的身影，不同场景下仅需调整绕组参数、输出轴长度、端盖固定孔位即可适配，核心的主体结构通用性极强。

从结构设计思路来看，建模时优先保证了定子外壳、转子总成、端盖、输出轴的同轴度约束，这是电机运行时降低径向跳动、减少轴承磨损的核心要点。外壳采用拉伸铝筒搭配上下金属端盖的结构，铝筒的壁厚均匀性在建模时做了严格约束，既保证外壳的结构强度，避免装配后出现圆度变形导致定子磁钢贴合不良，也能通过金属外壳实现工作时的被动散热，绕组产生的热量可以通过定子磁钢直接传递到铝壳向外散出，小功率工况下不需要额外加装散热结构就能满足连续运行的温升要求。上下端盖通过两颗十字盘头螺钉与铝壳端部的安装孔锁紧，螺钉的沉孔深度做了精准控制，锁紧后螺钉头不会高出端盖平面，避免安装时与设备安装面出现干涉，端盖中心位置预留了含油轴承的安装位，轴承孔与端盖的同轴度公差在建模时按IT7级精度做了配合约束，保证输出轴转动时的同轴度。

输出轴采用单出轴结构，轴伸端的直径、伸出长度都按通用微电机的安装尺寸做了适配，轴端没有做额外的键槽，依靠过盈配合或者D型切面即可实现与传动轮、齿轮、摇臂的扭矩传递，适合小扭矩输出的工况，装配时不需要额外的键连接零件，能缩小整体安装占用的空间。端盖上的两个安装孔为通孔设计，孔位的中心距按行业通用的安装规范设置，选型时不需要重新打孔适配，直接通过螺栓就能将电机固定在设备的安装立板或者水平安装面上，安装面的平面度要求在建模时也做了标注提示，避免安装时端盖受力变形导致轴承卡滞。

从实际功能特性来看，这类有刷直流电机的驱动逻辑非常简单，不需要复杂的驱动电路，直接接通对应电压的直流电源即可转动，调换正负极就能实现转向切换，对于成本敏感、控制逻辑简单的设备来说非常适用。建模时还原了内部磁钢、绕组、换向器的装配位置关系，能直观看到转子与定子之间的气隙宽度，这个气隙的大小直接影响电机的扭矩输出与运行噪音，建模时按常规量产产品的0.3-0.5mm气隙做了设置，既保证磁钢的磁通量能有效作用于转子绕组，也避免气隙过小导致转子转动时出现扫膛问题。端盖内侧预留了电刷的安装槽位，电刷与换向器的接触压力对应的压缩量在模型中也做了体现，能直观看到电刷的磨损行程空间，方便后续做寿命相关的结构验证。

在安装边界方面，模型的整体外径、总长度、轴伸长度、安装孔中心距都做了参数化设置，调整参数时所有关联的装配特征都会同步更新，比如调整电机外径时，铝壳的内径、端盖的配合直径、磁钢的外径都会同步匹配，不需要逐个修改零件特征，能大幅提升同系列不同功率电机的建模效率。模型的所有配合面都设置了正确的装配约束，不存在干涉问题，导出到工程图时可以直接生成各零件的加工尺寸，也可以导入到装配仿真软件中做运行状态的干涉检查，验证输出轴带负载时的结构变形量。对于做小型设备结构设计的工程师来说，这个模型可以直接导入到整体设备装配体中，用来核对安装空间、传动部件的配合位置，不需要从零开始绘制电机模型，能节省大量的结构设计时间，也能避免自行建模时出现尺寸偏差导致的安装干涉问题。
