0.8kw数控雕刻机用风冷电主轴结构

这款0.8kw功率等级的电主轴，是桌面级数控雕刻、小型CNC镂铣作业场景里的核心执行部件，常被配套安装在小幅面木工雕刻机、广告亚克力切割机、小型PCB线路板开料设备上，负责装夹刀具完成高速旋转切削动作，相比传统异步电机加皮带传动的主轴结构，它把电机转子直接和刀具装夹轴做同轴集成，省去了中间传动环节的间隙与振动传递，能在高转速工况下保持更好的刀尖跳动精度。

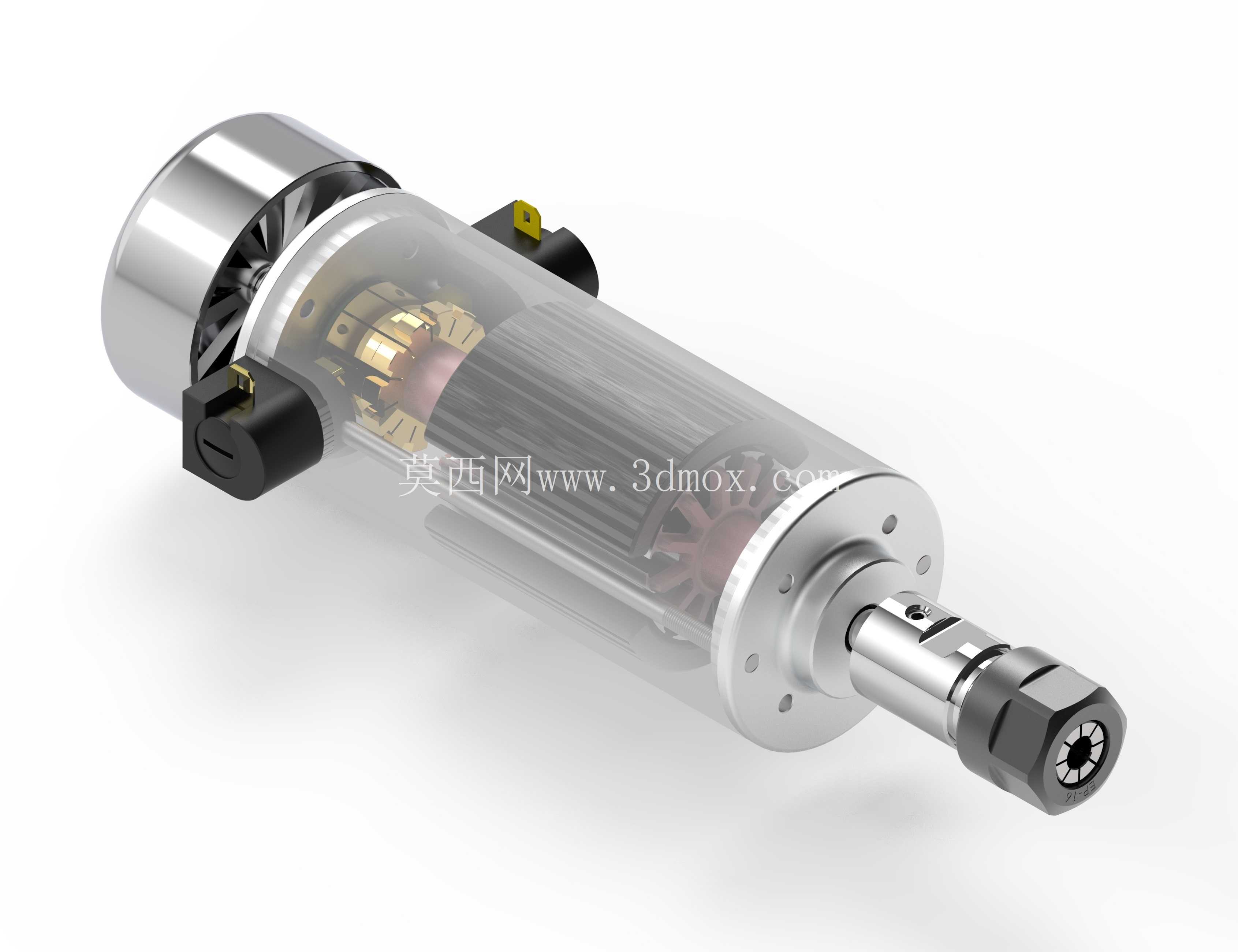

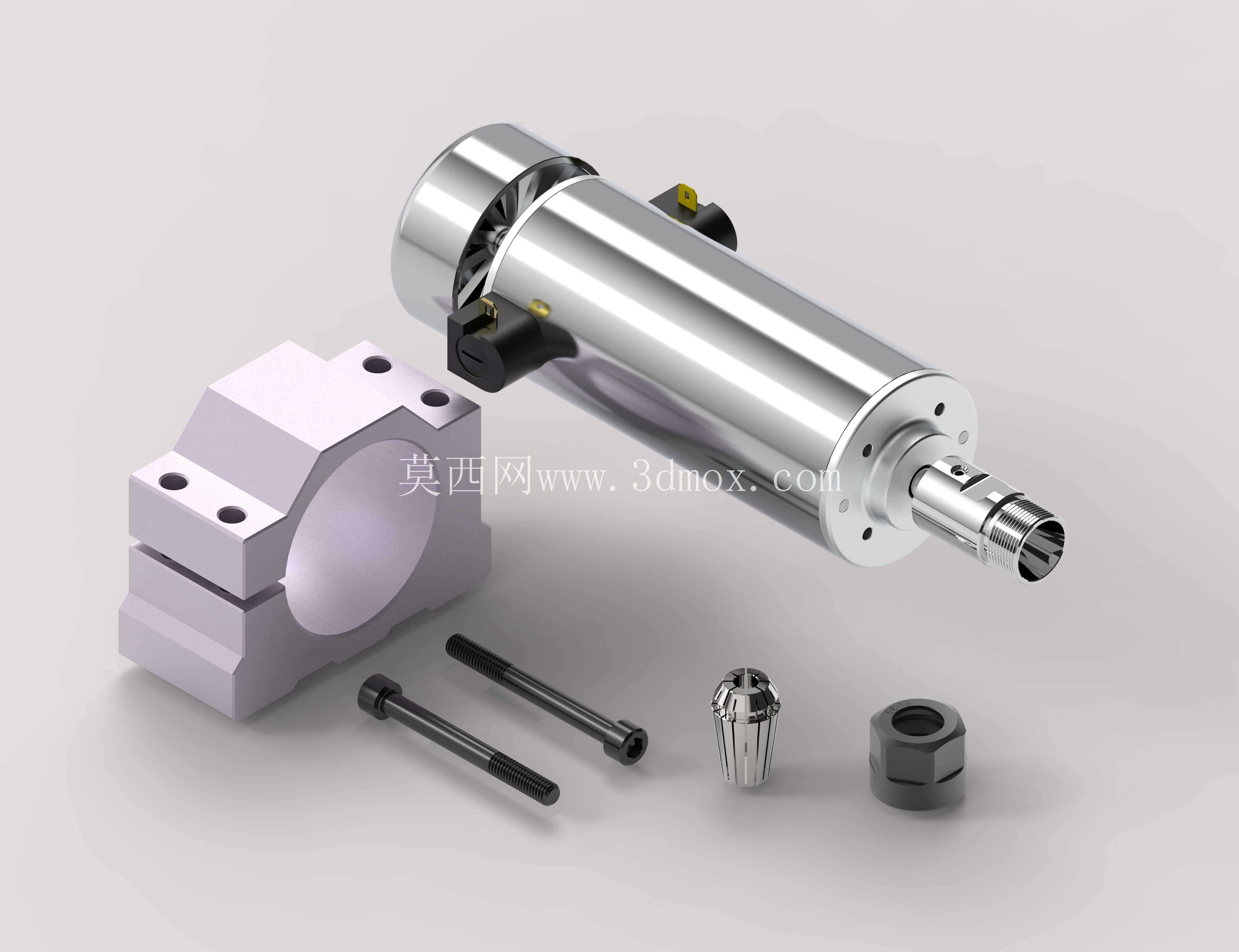

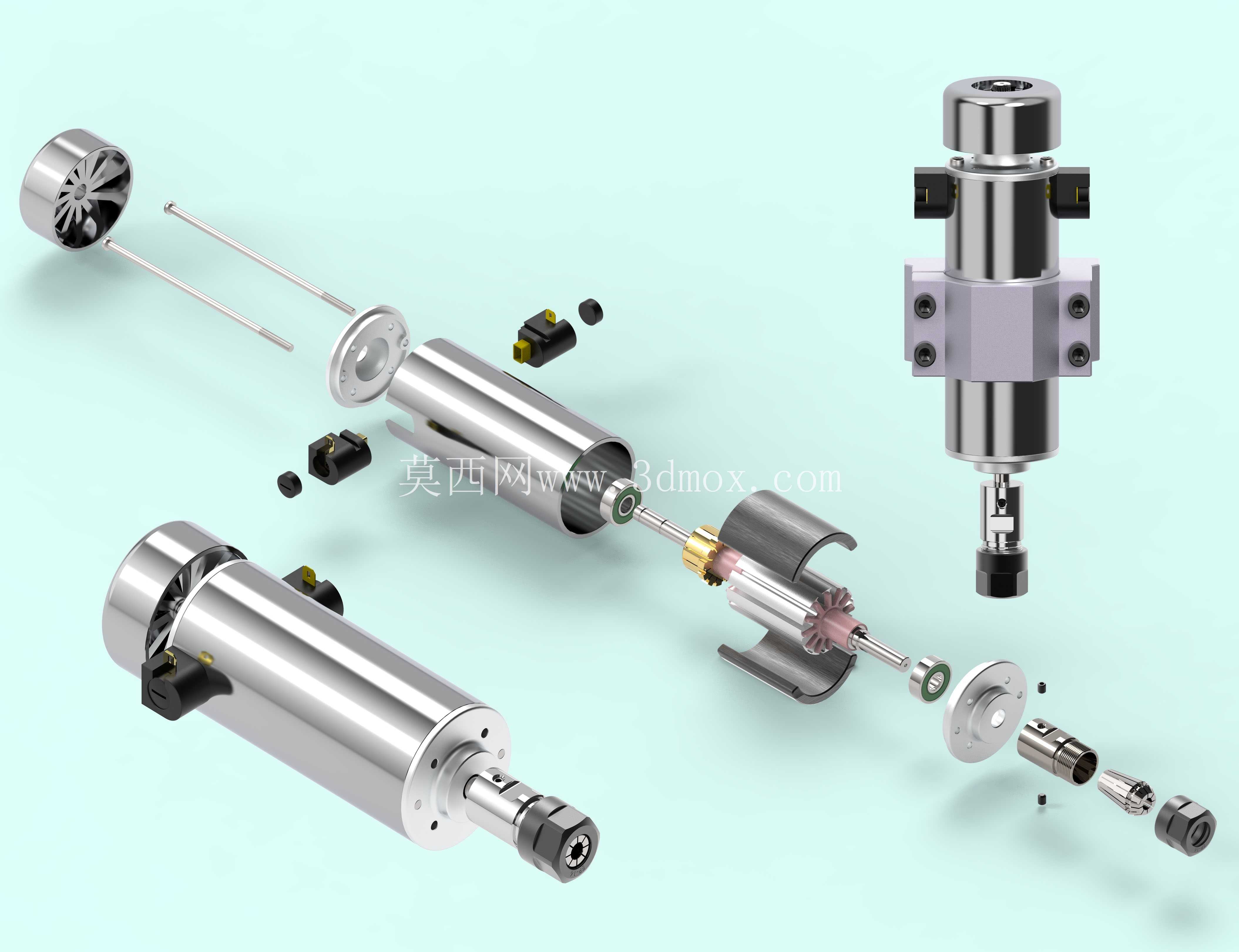

从拆解结构来看，整套组件包含主轴壳体、定子绕组、带动平衡校准的转子轴、前后配对高速轴承、 ER型弹性夹头锁紧机构、尾部散热风轮、安装固定座以及接线端子组件。设计阶段首先要平衡的是高速运转下的散热与刚性需求：壳体采用圆柱形不锈钢材质，既保证了安装夹持时的圆度基准，也能通过金属壳体快速导出定子工作产生的热量；尾部的离心式风轮随轴同步转动，直接将气流沿壳体外壁的轴向导流槽吹出，不需要额外加装独立散热风扇，减少了外接部件带来的振动源，也压缩了主轴整体的径向占用空间。

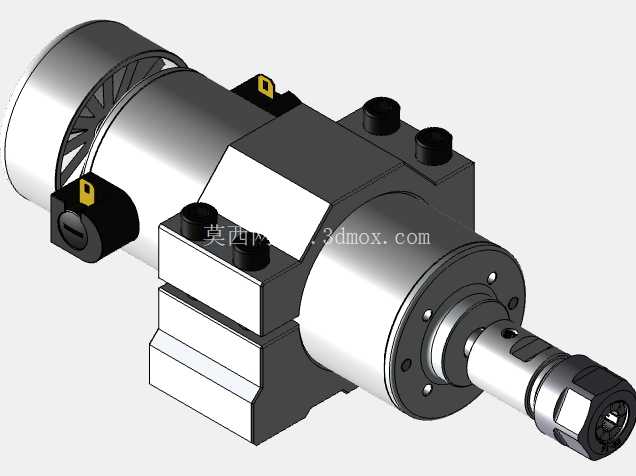

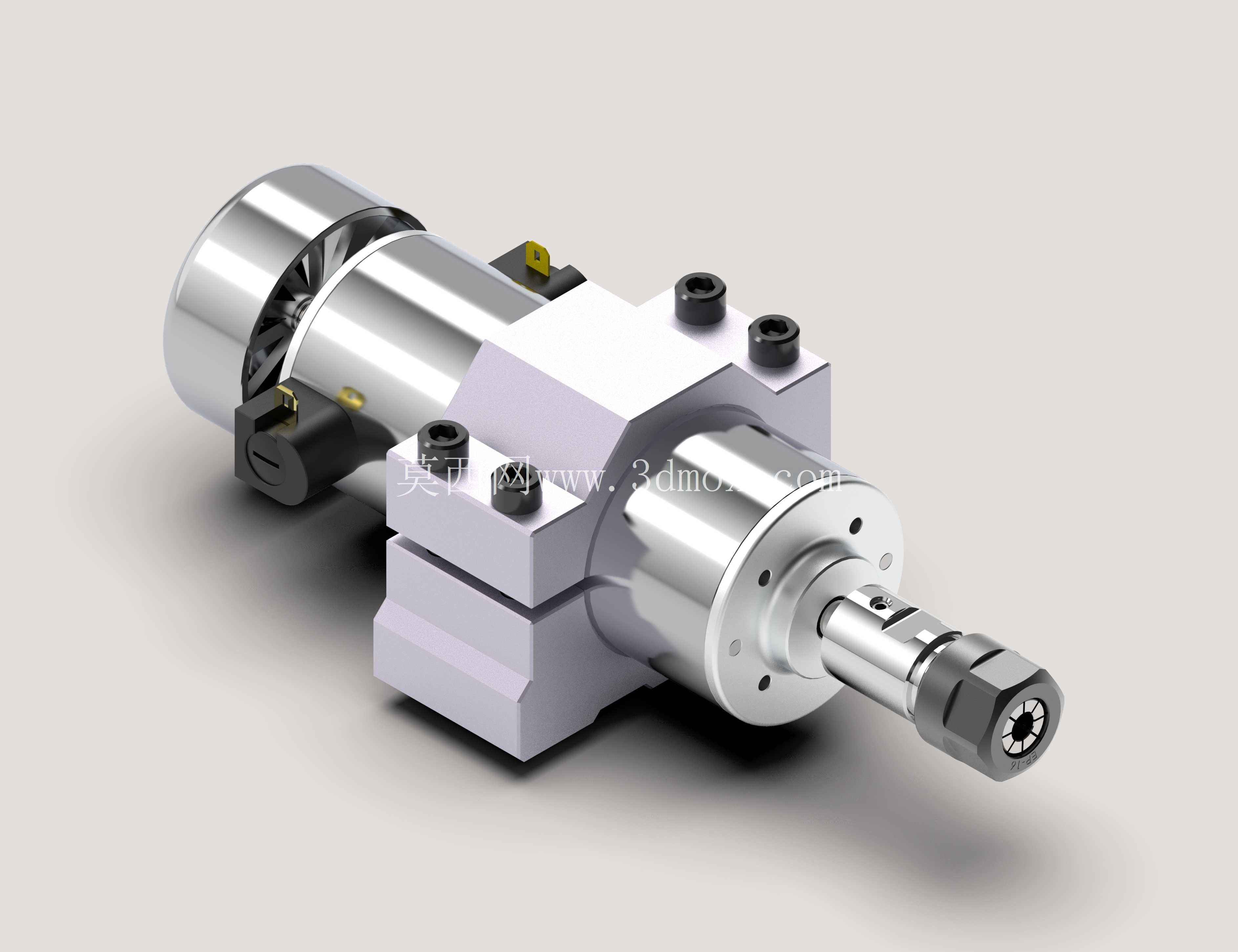

安装边界上，这款主轴的夹持直径为标准65mm圆柱面，设备安装时只需要加工对应内径的抱箍座，用螺栓锁紧抱箍开口即可完成固定，不需要额外设计复杂的法兰连接结构，适配绝大多数桌面级CNC设备的Z轴滑台安装位；轴向总长度控制在200mm左右，不会因为主轴自身长度过大占用过多Z轴行程，对于加工行程在300*400mm幅面的小型设备来说，安装后不会出现Z轴运动到下限位时主轴碰撞工作台的问题。前端刀具装夹部位采用ER11规格弹性夹头，支持装夹柄径1mm到7mm的各类铣刀、钻头、雕刻刀，锁紧螺母做了动平衡去重处理，在最高24000转的额定转速下，不会因为螺母自身的质量偏心带来额外振动。

结构设计上，前后轴承采用配对角接触高速轴承，安装时施加了合适的预紧力，既可以承受雕刻铣削时的径向切削力，也能承受钻削工序带来的轴向力，避免刀具在吃刀时出现窜动；转子和定子之间的气隙控制在0.2mm到0.3mm之间，既保证了电机的转换效率，也避免高速运转时转子扫膛的风险。接线部位在主轴侧方，采用耐高温绝缘接线柱，配套的防水防尘护套可以阻挡雕刻作业时产生的木屑、切削液雾进入绕组内部，延长主轴在多尘工况下的使用寿命。

实际选型适配时，这款主轴的额定扭矩特性更适合小切深、高进给的轻载切削场景，比如软木、亚克力、PVC、PCB板的雕刻切割，也可以完成铝合金材料的小余量精加工，不适合大切深的硬木开料或者钢材铣削作业。安装调试时需要注意主轴的径向跳动校准，抱箍锁紧时要保证主轴轴线和工作台面垂直，避免加工时出现斜面、刀纹不均的问题；初次开机需要从低转速开始逐步升速跑合，让轴承润滑脂在滚道上均匀分布，避免直接高速启动带来的轴承损伤。

整套结构的所有配合尺寸都遵循通用工业标准，替换备件时不需要做额外的改装，不管是做小型CNC设备的原厂配套，还是旧设备的主轴升级替换，都可以直接适配安装。拆解后的各部件装配关系清晰，没有复杂的异形结构，做三维建模时可以直接参考各部件的配合公差，完成虚拟装配后也可以直接做动平衡仿真、临界转速计算，验证结构在最高转速下的可靠性，避免实际加工时出现共振问题。
