可调式活口扳手工业级手动工具结构设计

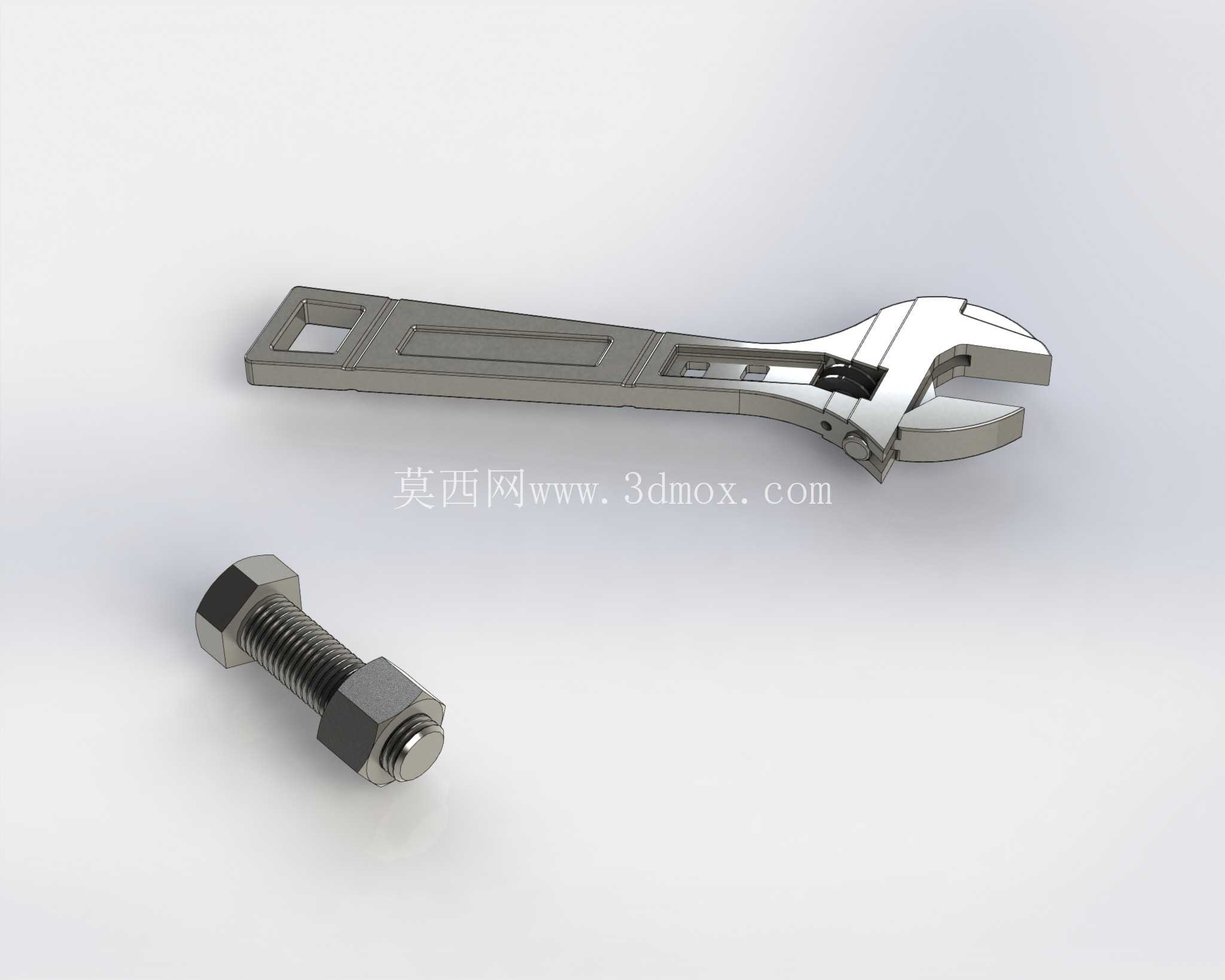

这款可调式活口扳手的结构设计，完全围绕一线装配、维修场景的实际操作需求展开，没有多余的装饰性结构，每一处造型都服务于功能落地。在设备运维、五金装配、管线安装、家用维修等场景中，这类可调扳手是使用频率最高的手动紧固工具之一，它不需要搭配多组固定开口的扳手，就能适配一定尺寸范围内的六角头、方头螺栓与螺母，大幅减少工具携带数量，尤其适合户外抢修、随机运维这类工具携带空间有限的作业场景。

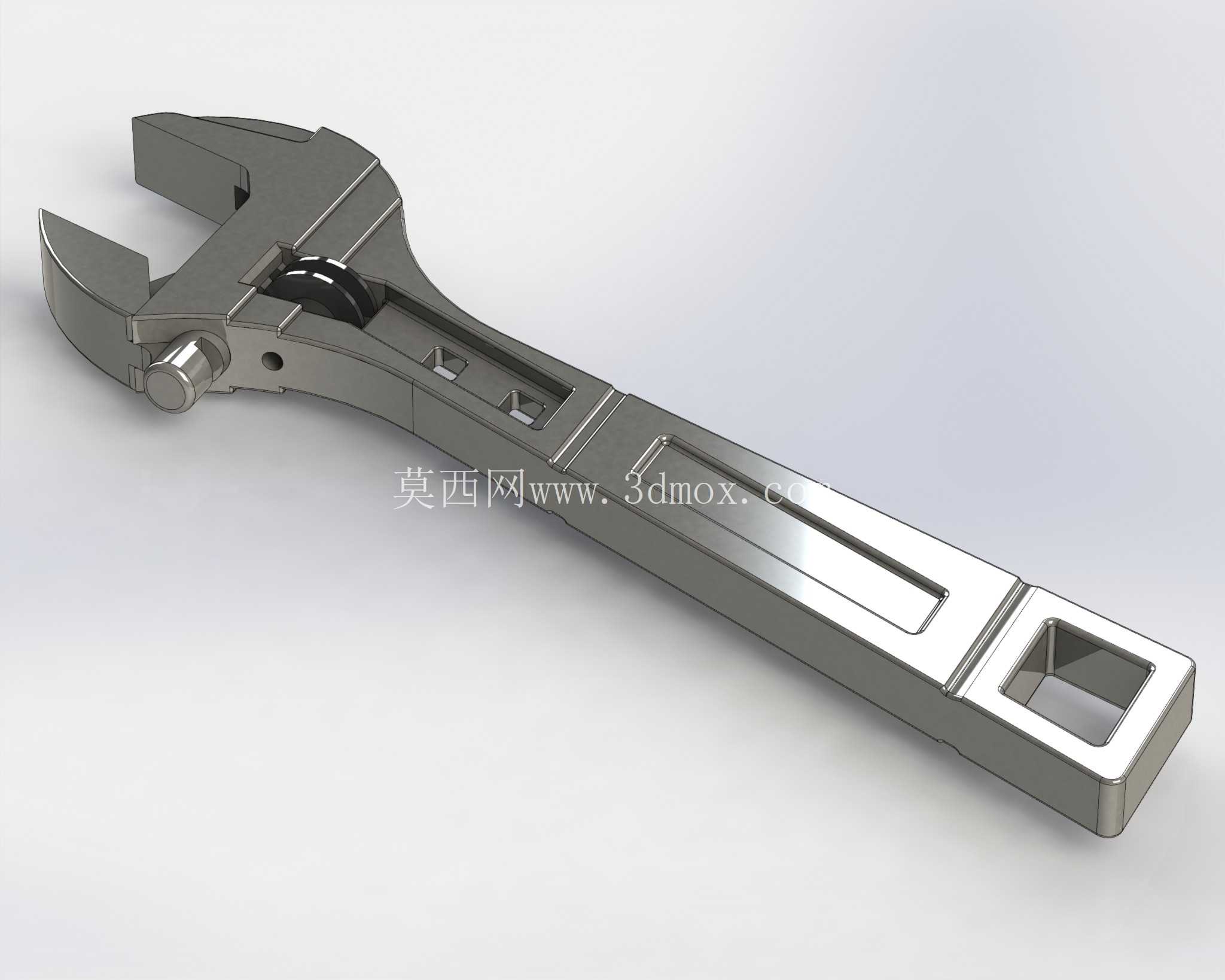

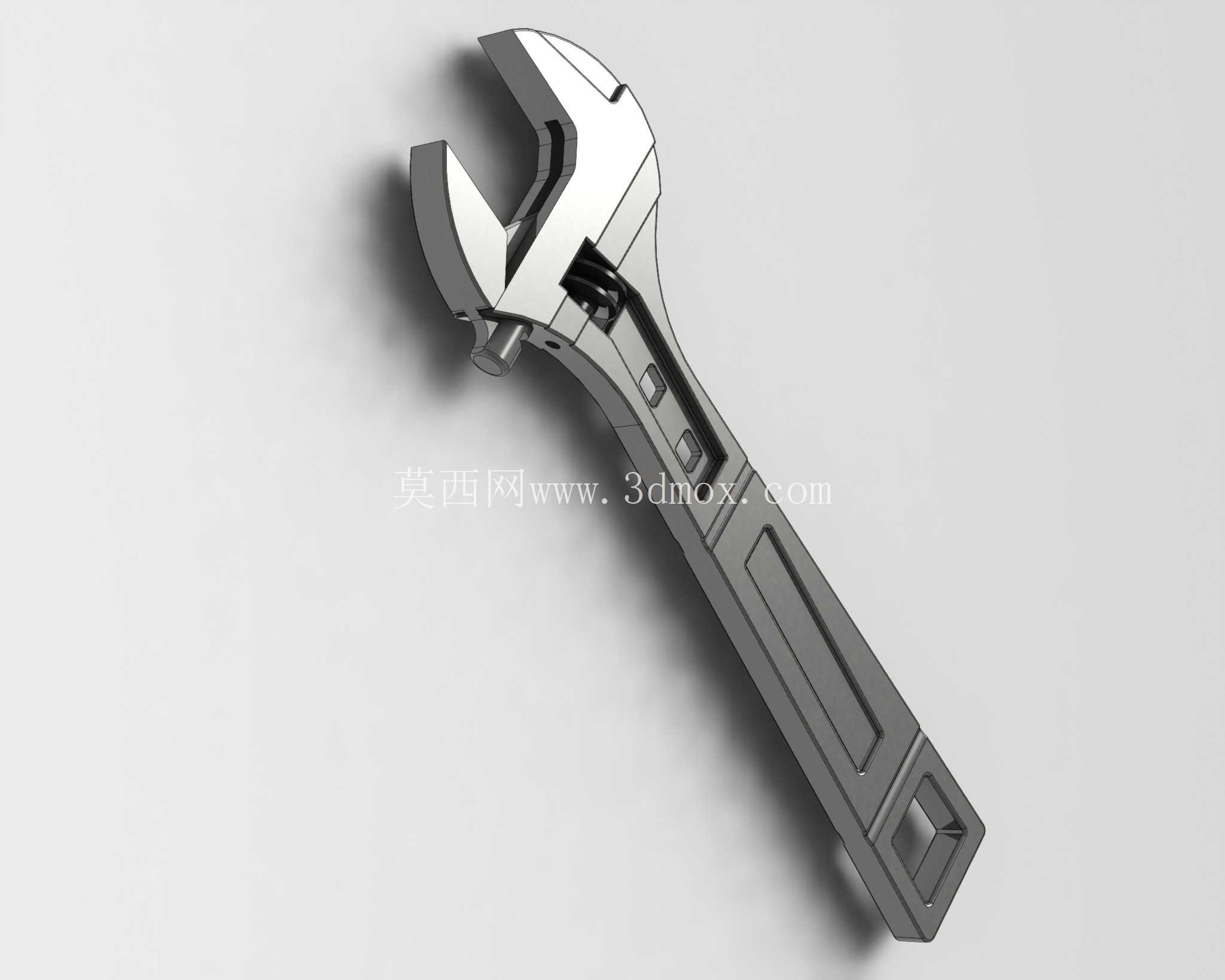

从功能特性来看，这款扳手的核心调节结构采用了经典的蜗杆传动设计，扳头位置的活动钳口与固定钳口配合，通过拇指拨动蜗杆就能平滑调整开口大小，调节过程中钳口的平行度控制在合理公差范围内，夹紧螺栓时不会出现偏斜打滑的情况，避免损伤螺栓棱角。钳口的咬合面做了细密的防滑齿纹处理，夹紧时能增加与紧固件接触面的摩擦力，即便是表面有轻微油污的螺栓，也能保证足够的夹持力，减少施力过程中的滑脱风险。扳手柄部采用了加长的平直结构，根据杠杆力矩原理，更长的力臂能让操作人员在同等施力下获得更大的夹紧扭矩，应对大扭矩紧固需求时更省力；柄尾设计的方形挂孔，既可以在工具存放时穿绳悬挂，也能配合加力杆穿入，应对需要超大扭矩的锈蚀螺栓拆卸场景，拓展了工具的使用边界。

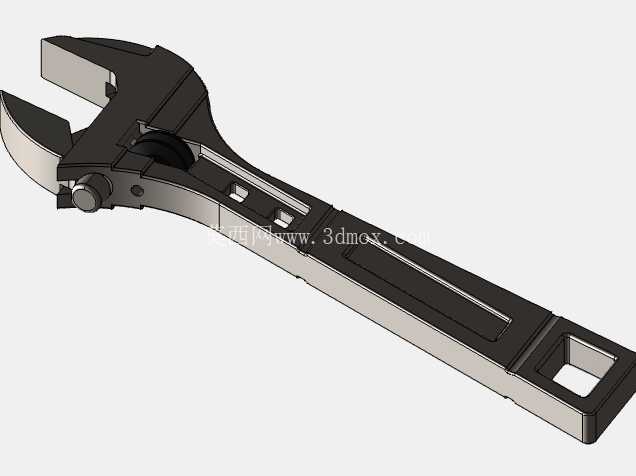

设计过程中，首先要明确的是钳口的最大开口尺寸边界，这个参数直接决定了扳手可适配的紧固件规格范围，建模时需要严格控制活动钳口的行程，既要保证最大开口状态下钳口的啮合长度足够，避免夹紧时钳口脱出，也要保证最小开口状态下两钳口能完全贴合，适配小规格紧固件。扳头位置的蜗杆安装槽与活动钳口的齿条配合间隙需要做合理公差预留，间隙过大会导致调节卡顿、夹紧旷量过大，间隙过小则容易在加工误差下出现装配卡滞，甚至使用过程中进入铁屑后无法调节。手柄部分的截面采用了带加强筋的凹槽设计，在不增加整体壁厚、控制工具重量的前提下，大幅提升了手柄的抗弯强度，避免大扭矩施力时手柄出现弯曲变形；手柄表面的凹槽结构也能增加握持时的摩擦力，手上沾有汗液或轻微油污时也能稳定握持，不会出现打滑脱手的情况。

从安装与使用的边界尺寸来看，这款扳手的整体长度控制在常规手动扳手的通用尺寸区间，扳头的厚度做了减薄优化，能伸入部分空间狭窄的装配位置，比如设备框架内部、管线密集区域的紧固件操作，不会因为扳头过厚无法卡入紧固件位置。活动钳口的导向结构采用了嵌入式导轨设计，相比外露式导轨，能减少使用过程中灰尘、铁屑进入配合间隙的概率，降低日常维护的频率，延长工具的使用寿命。扳头与手柄的过渡位置做了圆弧过渡处理，避免应力集中，在大扭矩施力时不会在过渡位置出现断裂风险，这也是手动工具结构设计中非常关键的一点，很多廉价扳手的失效位置都出现在头柄结合的应力集中区域。

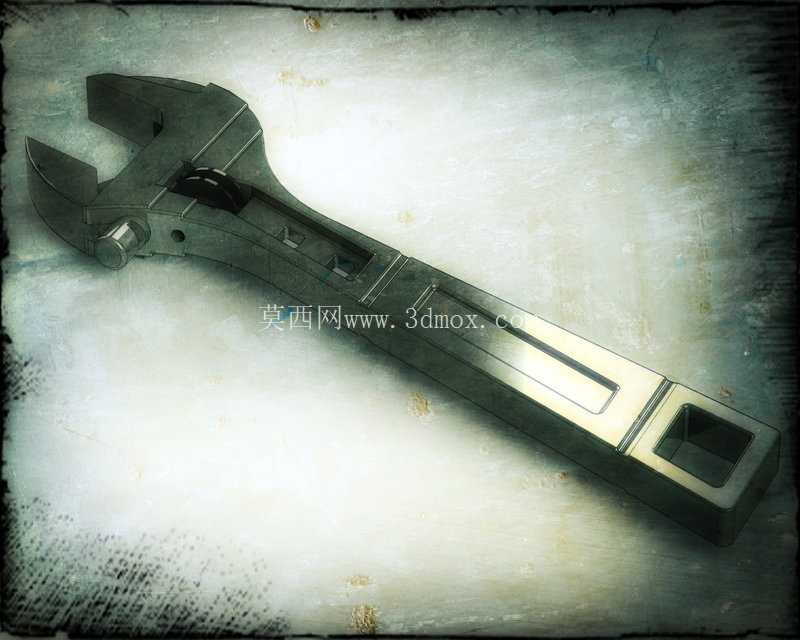

在实际建模过程中，所有的配合面都做了合理的倒角处理，既避免加工过程中的锐边割手，也能在卡入紧固件时起到导向作用，不需要完全对准就能快速滑入螺栓位置，提升作业效率。钳口的硬度匹配也是设计中需要考虑的重点，咬合面的硬度要高于常规紧固件的硬度，避免多次使用后钳口磨损变圆，导致夹紧失效；同时整体又要具备足够的韧性，承受冲击载荷时不会出现脆断。这款模型的结构完全还原了工业级活口扳手的真实设计逻辑，没有为了外观效果牺牲功能合理性，每一处结构细节都能对应实际生产与使用中的需求，可作为手动工具结构设计的参考案例，也可用于五金工具类的产品展示、装配工艺模拟等场景。
