MTJNR2020K16数控外圆车刀架结构

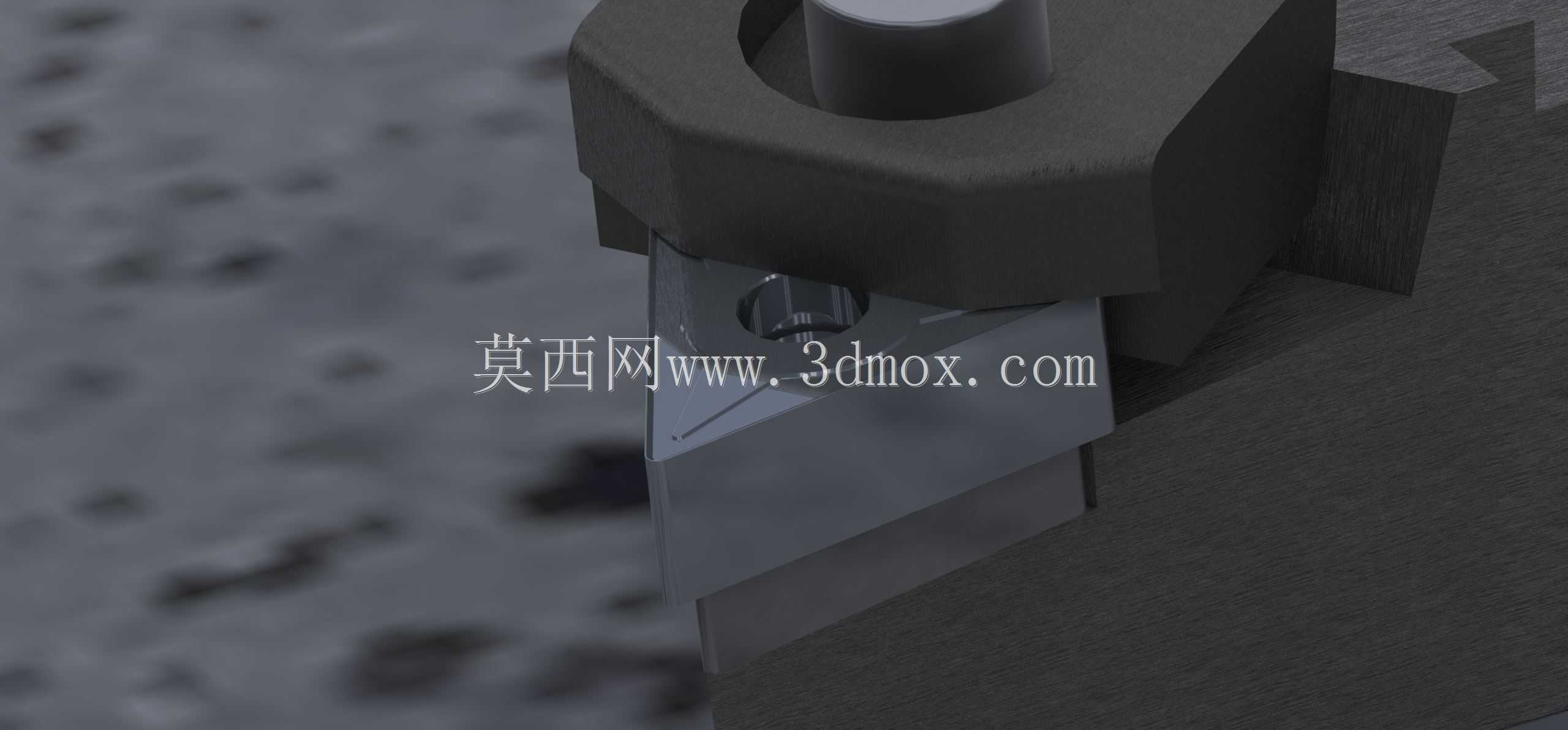

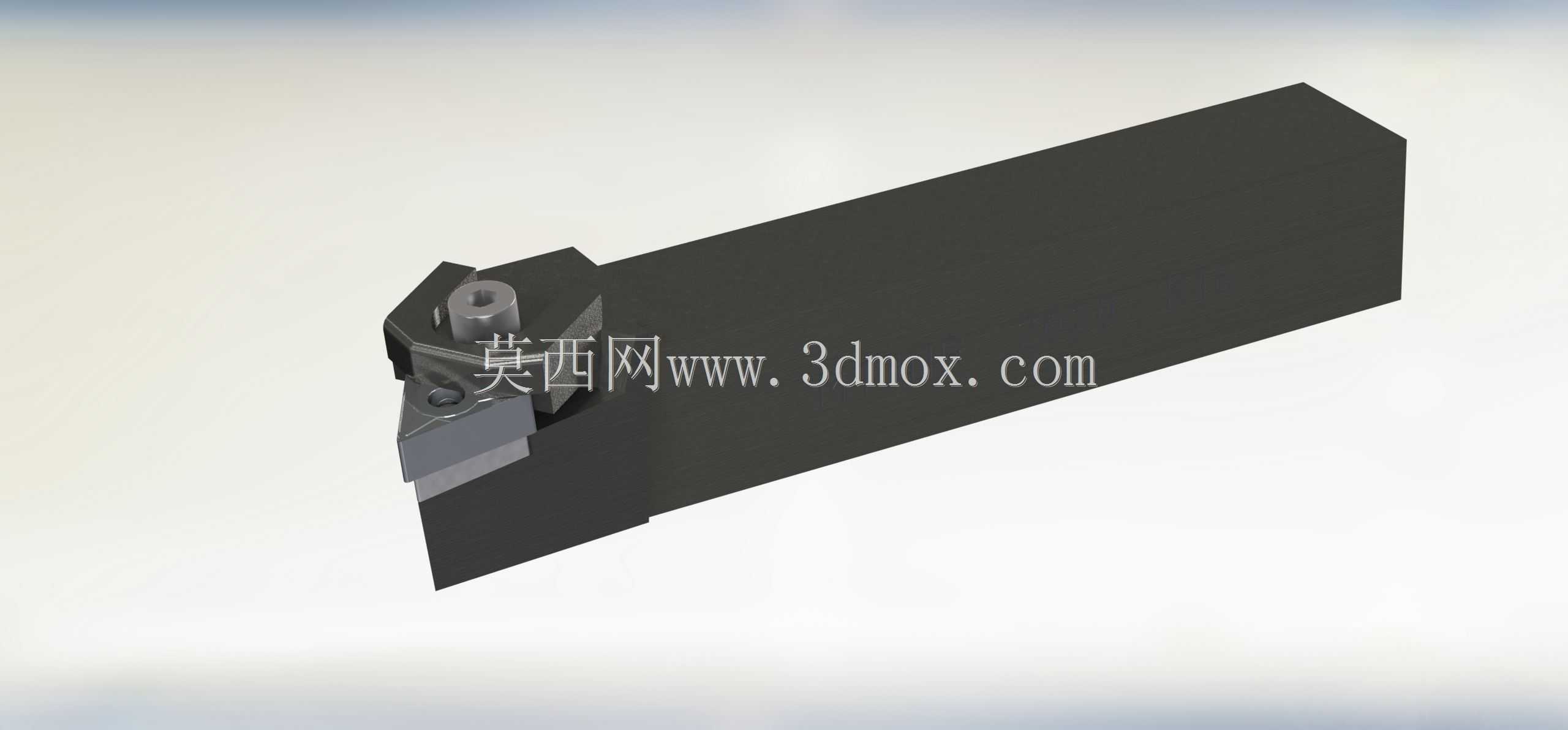

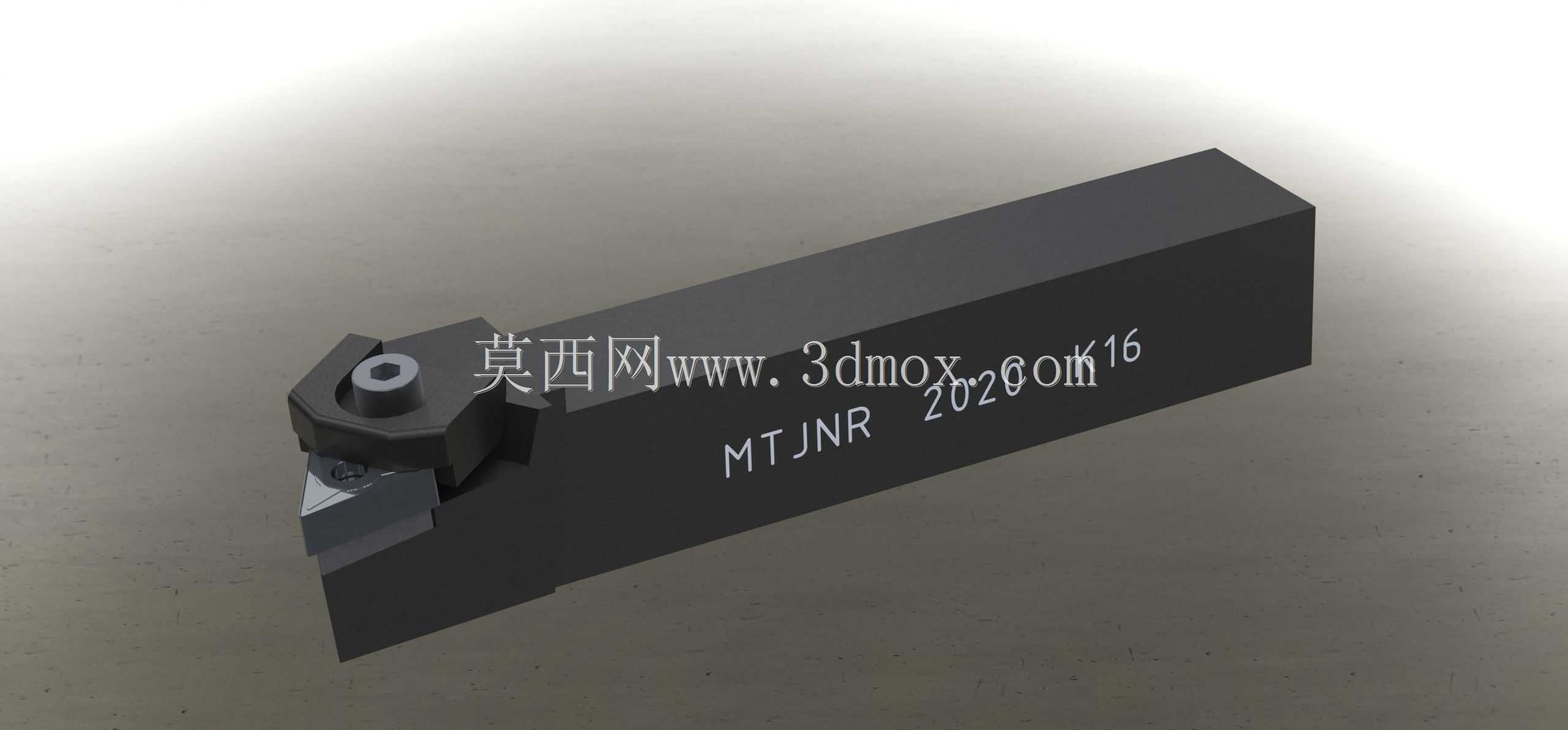

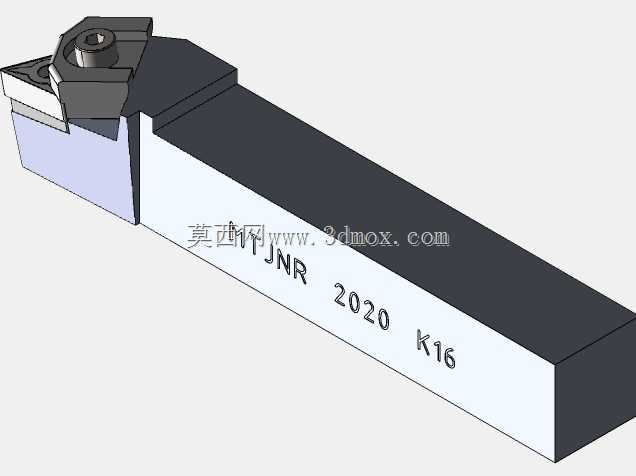

这款MTJNR规格的机夹式车刀架，是数控车床外圆、端面及仿形车削工序中常用的刀具装夹载体，适配三角形带孔可转位刀片，在普通卧式数控车、斜床身车削中心的批量加工场景中应用十分广泛，不管是钢件粗车的大余量去除，还是精车工序的尺寸精度保证，都能通过更换对应牌号的刀片完成加工需求。从结构设计来看，刀杆主体采用矩形截面设计，20mm见方的杆身尺寸适配市面上绝大多数数控车床的标准刀塔装夹槽，安装时无需额外加装垫块，直接通过刀塔压板压紧即可保证装夹刚性，刀杆长度方向的尺寸设计充分考虑了常见加工的悬伸需求，既不会因为悬伸过长引发切削振纹，也不会因为长度不足干涉工件回转空间。刀头部位采用杠杆式压紧结构，相比老式的螺钉压紧结构，这种结构的刀片更换效率更高，松开压紧螺钉即可快速转位或更换刀片，无需拆卸整个压块，同时压紧点靠近刀片切削受力区域，能有效抵消车削过程中的径向切削力，避免刀片在重切削时发生位移。刀头的角度设计经过切削受力优化，主偏角为93度，这种角度设计在车削台阶轴类零件时不会刮伤已加工的台阶端面，同时能有效降低径向切削分力，在加工细长轴类零件时能减少工件让刀变形的概率。刀片槽的定位面经过精密加工，与刀片的定位基面配合精度较高，能保证每次更换刀片后的刀尖高度误差控制在很小范围内，减少换刀后的对刀时间。刀杆上标注的型号参数清晰对应装夹刀片的规格，K16代表适配刃长16mm的三角形刀片，刀片安装后刀尖的伸出长度经过合理设计，既保证排屑空间充足，不会让切屑缠绕在刀杆或工件上，也能保证刀头部分的刚性，避免切削时产生颤振。在实际生产使用中，这类刀架通常搭配不同涂层的硬质合金刀片，可覆盖碳钢、合金钢、不锈钢等多种常见金属材料的车削加工，刀杆本身经过调质处理，具备足够的强度和韧性，即使在断续切削的冲击载荷下，也不容易出现刀杆断裂或头部变形的问题。刀头部位的排屑空间设计充分考虑了不同切削参数下的排屑走向，倾斜的排屑面能引导切屑向远离工件已加工表面的方向排出，避免切屑刮伤工件表面影响加工质量。
