带轮毂曲面叶片离心叶轮结构设计

在流体输送与能量转换类设备的核心部件选型中，离心叶轮的结构合理性直接决定整机能效水平，这类部件广泛应用在工业流程的流体增压、气体输送环节，从市政供水系统的增压单元，到化工流程的腐蚀性介质输送，再到工业通风系统的风压生成，甚至涡轮增压系统的空气压缩端，都能看到这类带曲面叶片的离心叶轮结构。不同于轴流式叶轮的轴向推流逻辑，离心叶轮依靠叶片旋转时产生的离心力对介质做功，介质从叶轮中心的轮毂进水/进气区域进入流道，沿着叶片间的弯曲流道被径向甩出，在这个过程中介质的动能与压力能同步提升，后续通过蜗壳结构的导流就能将能量转化为稳定的输出压力。

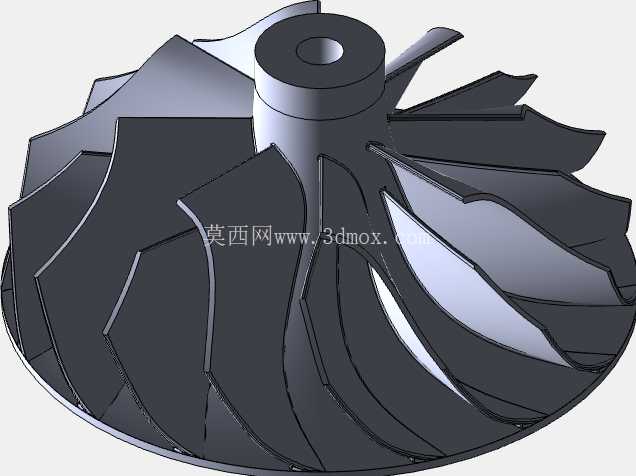

从结构设计的角度来看，这类叶轮的核心设计难点集中在叶片型线与轮毂、轮盖的配合精度上。首先要明确安装边界：叶轮中心的通孔是与设备主轴配合的安装基准，孔的公差带需要匹配对应轴径的过渡配合要求，保证高速旋转时不会出现偏心晃动，轮毂的轴向高度需要对应主轴的安装轴段长度，避免装配后出现轴向窜动的余量不足问题。叶片采用后弯式曲面设计，这种曲率选择并非随意确定，需要结合设备的设计转速、目标流量、额定扬程参数反复迭代，曲率过大会导致流道内介质流动阻力激增，曲率过小则无法给介质提供足够的离心推力，实际建模过程中需要先确定叶片的进出口安装角，进口角需要匹配介质进入叶轮时的来流方向，避免介质冲击叶片前缘产生不必要的水力损失，出口角则决定了介质离开叶轮时的速度方向，直接影响后续蜗壳的能量回收效率。

叶片与轮毂、轮盖的连接区域需要做圆滑的圆角过渡，这处细节很多初级建模者容易忽略，实际生产中如果是铸造工艺成型的叶轮，直角连接区域不仅会出现铸造应力集中，在高速旋转时还会成为结构疲劳的起始点，长期运行容易出现叶片断裂的故障；同时圆角过渡也能减少流道内的流动死区，避免介质在角落区域形成涡流损耗。叶片的数量选择同样需要结合工况确定，叶片过少会导致流道内的介质滑移系数增大，实际输出压力达不到设计值，叶片过多则会挤占流道的过流面积，增大介质流动的沿程阻力，常规清水输送类离心泵的叶轮叶片数多在6-8片区间，而输送含杂质介质的叶轮会适当减少叶片数、加宽流道，避免大颗粒杂质卡在流道内。

从实际应用场景的适配性来看，这类闭式结构的离心叶轮（带完整轮盖）效率高于半开式、开式叶轮，适合输送洁净的液体或者气体介质，如果是输送含有纤维、固体颗粒的介质，通常会调整叶片型线、加大流道宽度，甚至取消轮盖结构降低堵塞概率。建模过程中需要严格控制叶片的壁厚均匀性，铸造生产时壁厚不均会导致冷却速率不一致，铸件内部出现缩孔、缩松缺陷，做动平衡校验时也会因为质量分布不均增加平衡配重的难度，高速旋转的叶轮如果动平衡精度不达标，运行时会产生剧烈振动，不仅会损坏主轴轴承，严重时还会导致整个设备的结构共振。

在安装尺寸的校核上，叶轮的最大外径需要匹配设备蜗壳的内腔尺寸，两者之间的间隙要控制在合理范围，间隙过大会导致介质从叶轮出口回流到进口区域，降低容积效率，间隙过小则可能因为主轴的径向跳动出现叶轮与蜗壳的刮擦，引发设备故障。叶轮的轴向定位通常依靠轴肩与锁紧螺母配合，所以轮毂端面的平面度需要满足装配要求，避免锁紧后叶轮出现倾斜。很多设计人员在建模时只关注叶片的曲面造型是否美观，忽略了这些安装边界与工艺细节，最终导致设计的模型无法直接用于实际生产，只能作为外观展示使用，而真正面向工程应用的三维模型，每一处尺寸、每一个圆角都要对应实际的工艺要求与装配需求，从铸造拔模斜度的预留，到加工余量的设置，再到动平衡去重区域的预留，都需要在建模阶段提前考虑，才能保证后续生产、装配、运行全流程的顺畅。
