三角三孔类铸造端盖结构练习模型

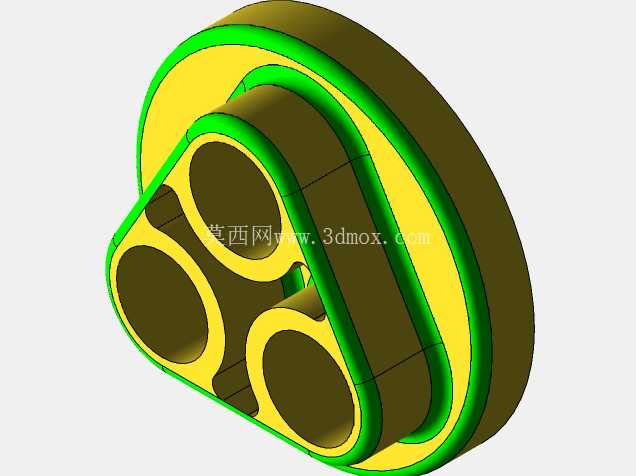

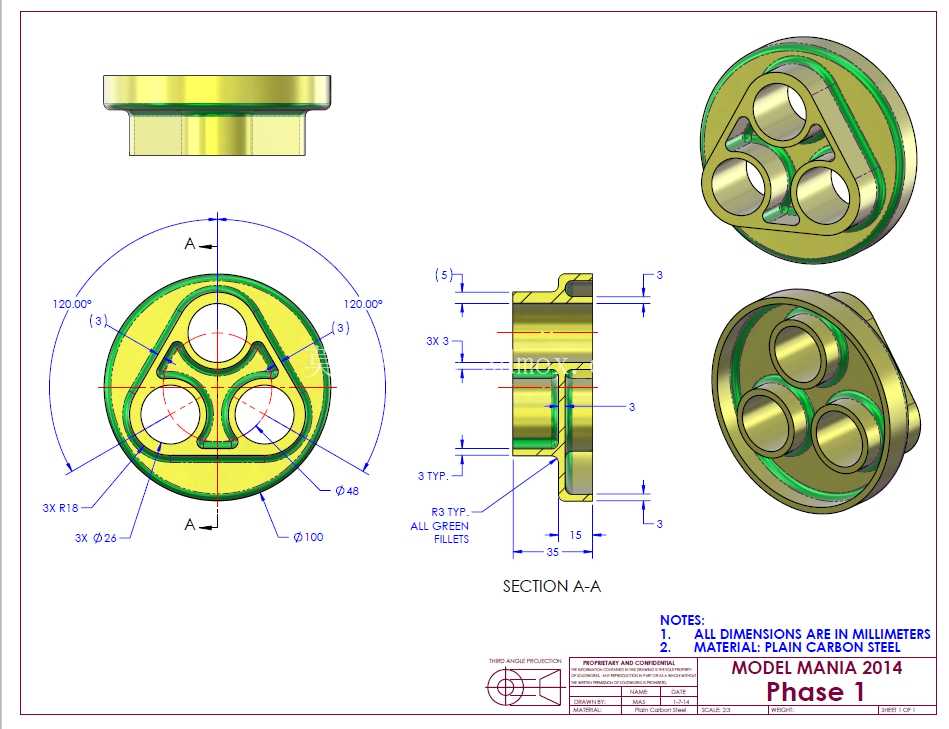

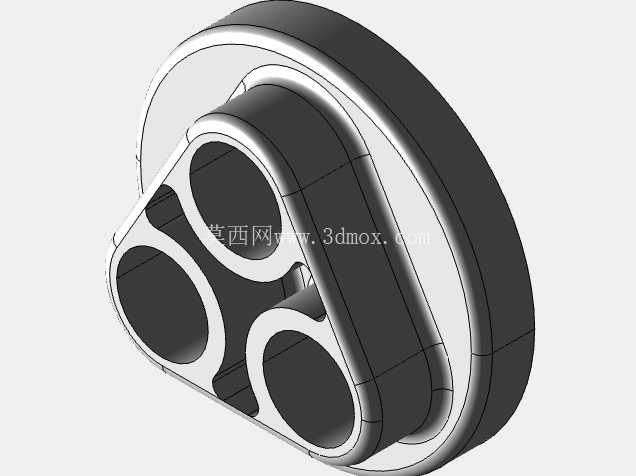

　　该零件属于回转类铸造端盖构件，整体外轮廓为带圆角的三角环形结构，中心区域均匀分布三个等径通孔，外沿设置环形凸台结构，端面带有阶梯状定位止口，主要应用于流体管路系统、小型动力传输单元的端部密封与连接场景，可作为管路分流端的承压端盖，或是小型齿轮组、行星轮系的端侧定位构件，工作时需承受内部介质压力与传动件的轴向窜动载荷，同时三个通孔可作为流体过流通道或是传动杆件的穿装定位孔。从设计逻辑来看，整体采用对称式三角布局，三个孔的中心连线构成等边三角形，几何中心与零件外圆的回转中心完全重合，这种布局既保证了零件整体的受力均匀性，避免单侧载荷集中导致的应力断裂，也让三个通道的流量分配或是三个穿装杆件的受力保持一致，减少工作过程中的偏载问题。

　　外沿的环形凸台厚度大于主体盘面厚度，一方面是为了提升零件整体的结构刚度，减少铸造冷却过程中的翘曲变形，另一方面凸台端面可作为密封面的安装基准，安装时可配合O型密封圈或是密封垫片，实现端面的静密封，防止内部介质泄漏。零件的截面设计采用等壁厚过渡，所有转角位置均设置铸造圆角，避免锐角位置的应力集中，同时也符合铸造工艺的拔模要求，减少砂型铸造过程中的砂眼、缩孔缺陷，拔模斜度设置在1°到1.5°之间，既不影响零件的装配精度，也能保证起模时不会破坏砂型型腔。从安装边界来看，零件的轴向总厚度控制在适配常规端盖安装的尺寸范围内，外圆直径与三个通孔的直径比例经过优化，三个通孔的中心距满足相邻孔之间的壁厚不小于最小铸造壁厚要求，避免铸造时出现浇不足的问题，同时孔的内壁设置微小的拔模斜度，方便后续机加工时的定位装夹。端面的阶梯止口尺寸与配合件的止口尺寸采用间隙配合，安装时可快速实现径向定位，不需要额外的找正工序，三个通孔的位置度公差控制在合理范围内，保证穿装螺栓或是杆件时能够顺利装配，不会出现卡滞问题。

　　在实际工程应用中，这类三角三孔端盖常出现在小型柱塞泵的阀组端盖、三通管路的连接端盖、小型行星减速器的输出端端盖等位置，相比圆形端盖，三角布局的三个连接孔可以在更小的外轮廓尺寸下实现更稳定的三点固定，减少安装所需的空间，同时三个过流孔可以实现一进两出或是两进一出的流体分配，不需要额外加装分流接头，简化了管路系统的结构。设计过程中需要重点关注壁厚的均匀性，若局部壁厚过厚，铸造冷却时会出现缩松缺陷，导致零件在承压时出现渗漏，因此在建模时需要对截面的壁厚进行逐段检查，保证所有位置的壁厚差不超过2mm，同时在三个孔之间的筋板位置设置合理的过渡圆角，减少应力集中，避免零件在承受交变载荷时出现疲劳断裂。

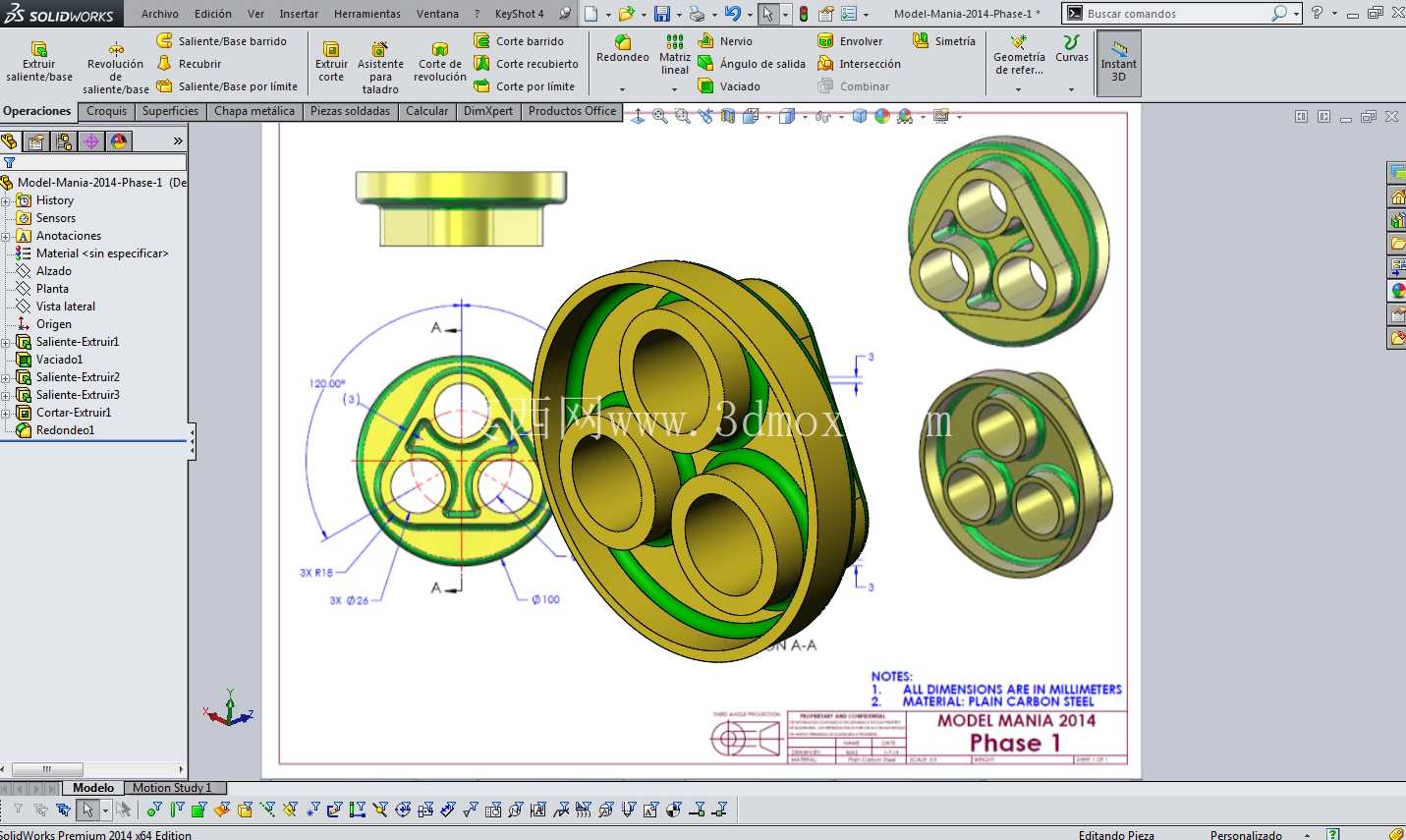

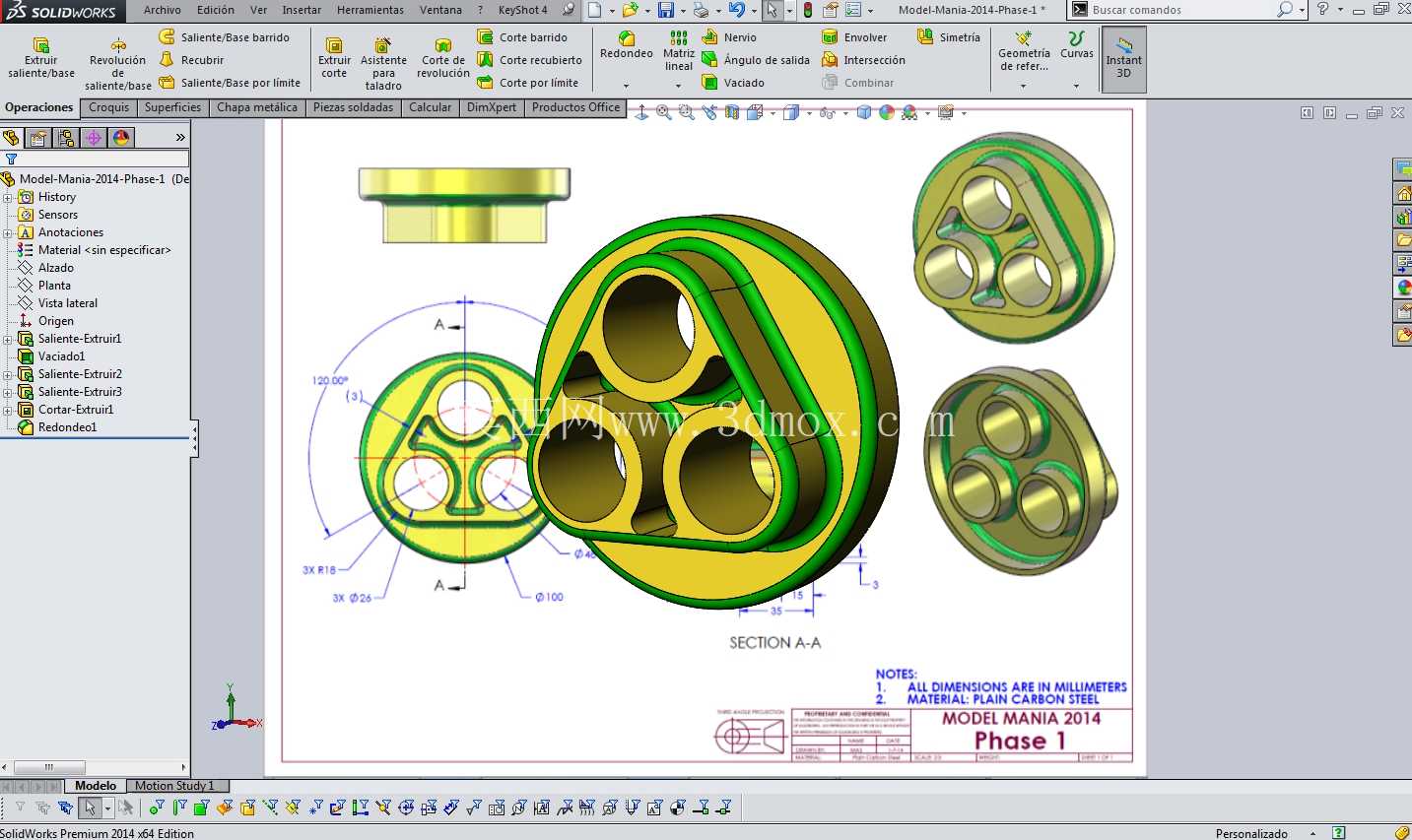

　　另外零件的密封面位置需要预留机加工余量，铸造后通过车削加工保证密封面的平面度与表面粗糙度，满足密封要求，止口的配合面也需要预留加工余量，保证装配后的同轴度。从建模练习的角度来看，该零件涵盖了回转特征、拉伸切除、圆周阵列、圆角拔模等常用的三维建模操作，同时需要考虑铸造工艺的合理性，是非常适合结构设计从业者练习工艺性建模的典型案例，建模过程中需要先绘制主体的回转截面，生成基础的盘体结构，再绘制三角轮廓的凸台特征，之后通过阵列生成三个通孔，最后添加所有的铸造圆角与拔模特征，建模顺序需要符合零件的加工工艺顺序，避免出现特征顺序错误导致的模型壁厚不均问题。
