30x30x1.2规格平开合页结构设计

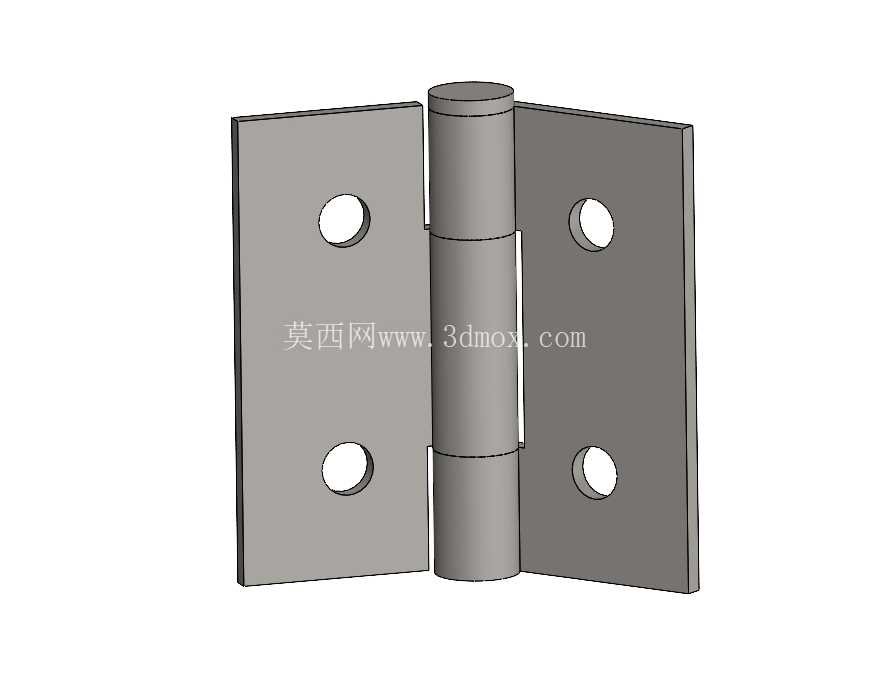

日常做设备护罩、小型机箱机盖的铰接结构选型时，这类小规格平开合页是出镜率极高的连接件，很多刚入行的结构工程师容易忽略这类基础件的安装边界校核，最后现场装配时出现开合卡滞、孔位错位、板件贴合不严的问题，反而拖慢整机组装进度。这款合页采用对称双页片加中间卷制销轴筒的经典结构，单页片外形尺寸控制在30mm见方，页片本体厚度1.2mm，属于轻载铰接场景的适配规格，单页片上预制两个同轴安装孔，孔位沿页片中心线对称分布，安装时不需要额外做沉孔加工，适配M4或者M5规格的盘头螺钉、抽芯铆钉都可以，不管是1mm到2mm厚度的冷轧钢板护罩，还是亚克力、玻纤板材质的设备观察窗，都能通过这个合页实现0到180度范围内的顺畅开合。

设计这类合页三维模型的时候，首先要卡死的是中间销轴筒的同轴度公差，两个页片的卷圆部分必须保持同轴，单边间隙控制在0.1mm以内，不然开合过程中会出现阻尼不均甚至咬死的情况，很多新手建模时直接把卷圆部分和页片做布尔合并，忽略了卷圆接缝处的工艺缺口，实际冲压生产的时候卷圆工序根本没法成型，这个模型里特意在卷圆和页片的衔接处留了0.2mm的工艺让位槽，完全匹配冲压模具的成型工艺要求，不会出现建模和生产脱节的问题。页片的四个边角都做了R0.8mm的圆角处理，不是尖锐直角，一方面是避免安装和使用过程中划伤操作人员，另一方面冲压落料的时候圆角结构能减少模具刀口的崩损风险，延长模具使用寿命。

从安装边界来看，两个页片完全展平的时候总宽度是60mm，销轴筒的外径是6mm，突出页片平面的高度和页片厚度保持一致，安装的时候两个被连接件的对接边只需要预留3mm的让位间隙，不需要额外开避让槽，页片贴合面是完全平整的平面，没有凸起的加强筋或者压印结构，不管是贴装在板件外表面还是内嵌到板件的沉台里都能适配。销轴和卷圆部分采用间隙配合，开合阻尼均匀，没有明显的旷量，轻载场景下不需要额外添加润滑脂就能实现上万次的开合循环，不会出现松垮异响的问题。

这类合页的适用场景非常广，除了常见的工业设备机箱机盖、配电箱检修门、小型设备防护挡板之外，一些非标工装的活动挡板、实验室小型设备的观察窗、户外机柜的内置小门都能用到，因为整体尺寸小巧，不会占用过多的安装空间，1.2mm的页片厚度兼顾了结构强度和轻量化要求，正常使用情况下单组合页能承受5kg以内的静载荷，两个对称安装的话承载能力能提升到8kg，完全覆盖轻载铰接的使用需求。建模的时候所有的安装孔位都做了全参数化关联，如果需要调整孔距、页片厚度或者销轴直径，只需要修改对应参数就能快速生成新的规格，不需要重新绘制草图，能大幅缩短同系列不同规格合页的建模周期，给后续的选型和改型提供便利。

很多工程师做结构设计的时候习惯直接调用标准件库的合页模型，但标准件往往没有考虑实际安装场景的让位需求，要么卷圆部分突出过多和周边结构干涉，要么孔位和板件的内部加强筋冲突，这款模型在设计阶段就把常见的安装干涉点做了规避，销轴筒的两端都做了微小的倒角，不会刮蹭对接板件的漆面，页片上的安装孔中心到页片侧边的距离是8mm，预留了足够的螺钉安装空间，用电动螺丝刀锁紧的时候不会出现批头和页片侧边干涉的情况。如果是用在有防腐要求的场景，只需要在模型基础上调整页片材质为304不锈钢，不需要修改结构尺寸就能直接生成对应版本的工程图，直接对接生产环节。
