工业散料存储输送用方锥料斗给料装置

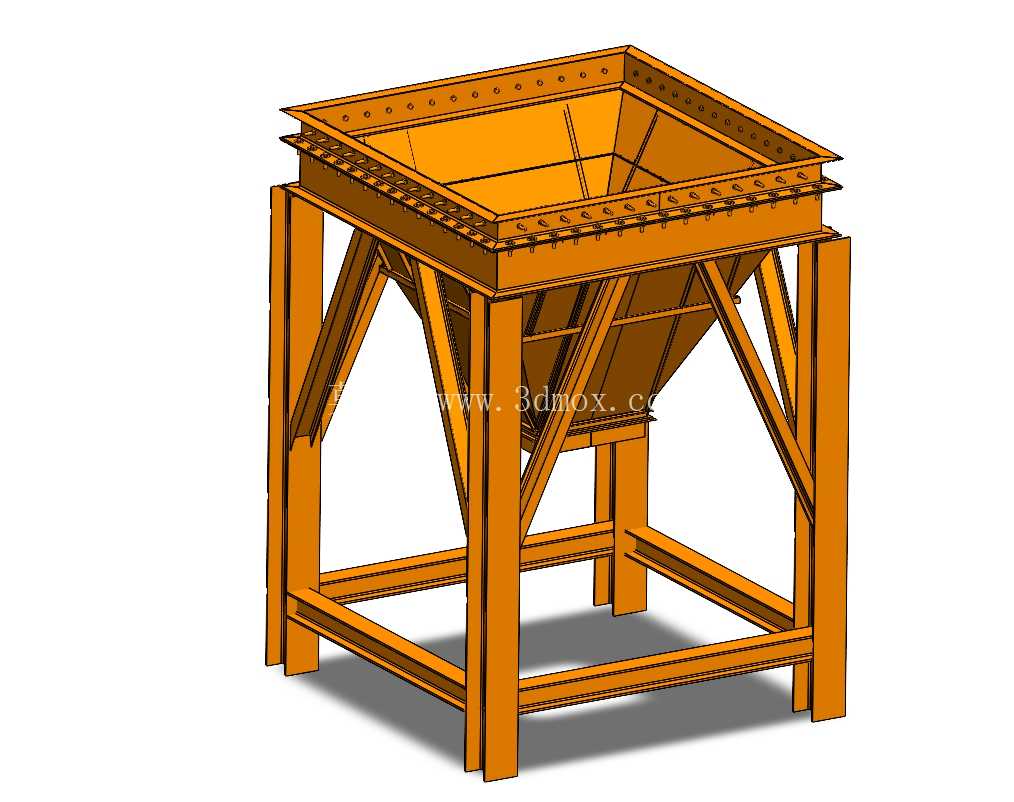

　　在建材骨料加工、冶金散料转运、粮食仓储中转、化工粉体输送这类连续生产场景里，料斗给料装置是衔接上游来料存储与下游定量输送的核心过渡单元，很多生产线出现堵料、溢料、给料精度不足的问题，追根溯源往往是料斗的结构设计、支撑刚度、出料过渡段处理不到位导致的。这套方锥结构的料斗给料装置，整体采用型钢焊接框架作为承载主体，上部为方形接料口，法兰边预留了密集的螺栓安装孔，可直接与上游的来料皮带机头部溜槽、振动筛出料口或者储料仓的下出料段对接，安装时不需要额外做复杂的转接结构，法兰面的螺栓孔采用等间距排布，适配多数常规散料输送设备的接口尺寸，现场安装时可根据对接设备的实际孔位微调，降低现场配做的工作量。

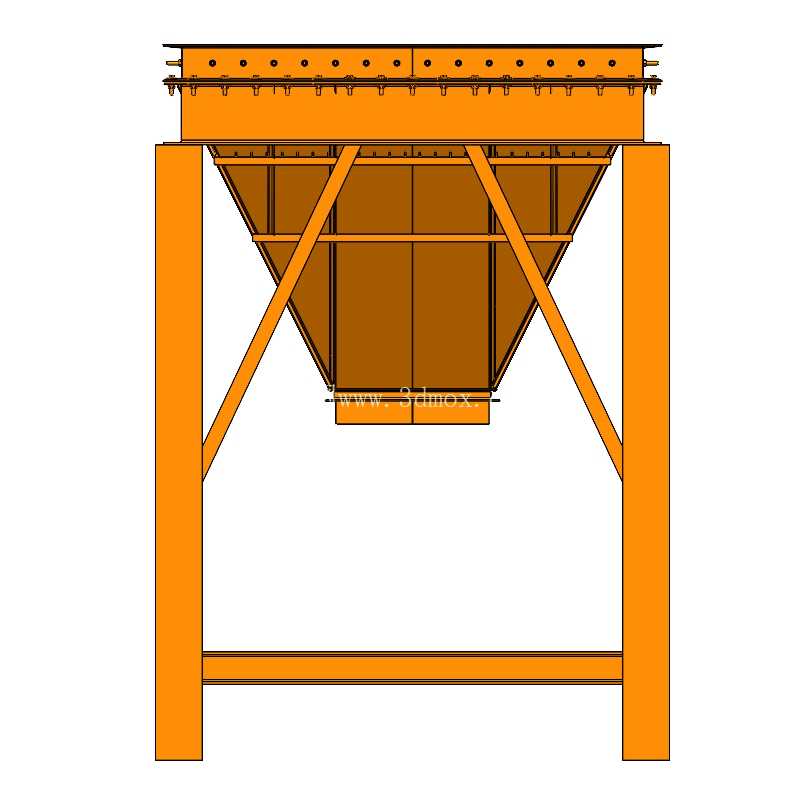

　　上部方形仓段做了局部的加强筋设计，避免满仓存储散料时仓壁出现鼓胀变形，尤其是存储密度较大的矿石骨料、金属粉料时，仓壁承受的侧压力会随料位高度上升线性增加，横向加劲肋的布置刚好对应料柱压力最大的中下部区域，把仓壁的变形量控制在允许范围内，不会因为长期受料出现焊缝开裂的问题。下部的锥段采用四面向中心收拢的方锥结构，锥角的选取经过散料安息角校核，针对常见的碎石、砂石骨料、粮食颗粒这类散料，锥段倾斜角度大于物料的自然安息角，能保证物料依靠自重顺畅下滑，不会在锥段内壁出现粘料、积料的问题，锥段与上部方形仓的过渡位置做了圆弧过渡处理，避免直角位置出现物料卡滞的死角，这也是很多简易料斗设计时容易忽略的细节，直角过渡位置很容易因为散料的拱结效应出现堵料，圆弧过渡能有效破坏物料成拱的力学条件，保证下料连续性。

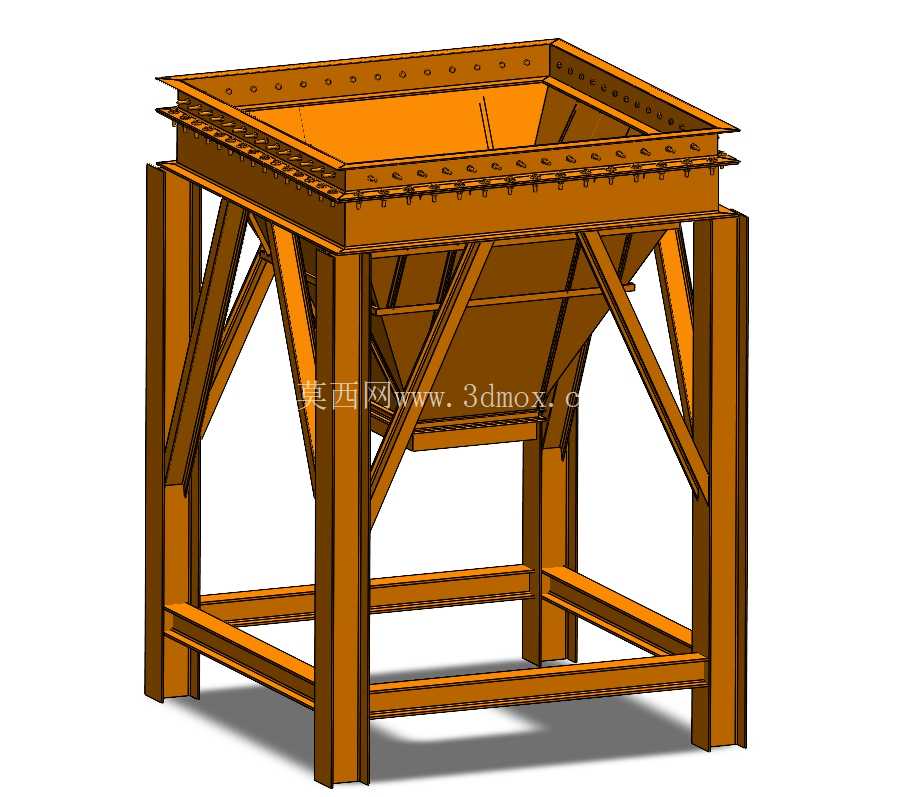

　　底部的支撑框架采用矩形钢管焊接成型，四根主立柱与锥段外壁焊接固定，立柱之间设置了多道斜向支撑与横向联系梁，形成稳定的空间桁架结构，即使满仓载荷作用下，框架的整体挠度也能控制在允许范围内，不会因为支撑刚度不足导致料斗倾斜、对接法兰错位的问题。框架底部预留了与地面基础或者下游给料设备连接的安装孔，可根据现场安装条件选择地脚螺栓固定或者直接与下方的振动给料机、皮带输送机机架焊接固定，安装边界的适配性较强。设计时特意将螺栓等连接件作为示意性结构纳入模型，实际生产时可根据现场的载荷条件、安装环境选择对应强度等级的紧固件，不需要完全拘泥于模型里的螺栓规格，这点在做结构细化时可以灵活调整。料斗的内壁可根据输送物料的特性选择加装耐磨衬板，比如输送磨琢性强的矿石骨料时，可在锥段内壁加装高锰钢或者耐磨橡胶衬板，延长料斗的使用寿命，输送粘性较大的粉体物料时，可加装超高分子量聚乙烯衬板降低物料与壁面的摩擦系数，减少粘料概率。在实际生产线布局中，这类料斗给料装置通常布置在破碎、筛分设备的出料端，或者配料秤的上游，起到缓存、稳流的作用，能抵消上游来料的流量波动，给下游的定量给料设备提供稳定的料柱压力，保证给料精度。

　　很多现场改造项目中，原有料斗因为锥角设计不合理、支撑刚度不足，经常出现堵料、设备晃动的问题，参照这套结构做优化时，可根据现场的空间高度、处理量需求调整方仓段的高度与锥段的收拢比例，不需要完全照搬模型的尺寸比例，只要保证锥角满足物料安息角要求、支撑框架的载荷冗余量达到1.5倍以上满仓载荷即可。另外在料斗的上部法兰位置，可根据需要加装防尘密封结构，尤其是输送粉体物料时，能避免现场扬尘，满足环保生产的要求，出料口位置可根据下游给料设备的接口尺寸调整出料口的大小，适配不同规格的振动给料机、螺旋给料机或者皮带进料口。
