标准USB公头数据传输连接线结构设计

日常做消费电子结构配套设计时，USB连接线是绕不开的基础配件，小到桌面外设的供电通讯，大到工业设备的调试数据传输，这类线材的结构合理性直接影响整套设备的使用体验。这次做的这款USB公头连接线，首先考虑的是桌面端常用的连接场景，比如U盘、键鼠、移动硬盘和电脑主机的直连，也兼顾部分小型工业检测设备的调试接口使用，不需要做加固型的工业接头，保持消费级产品的插拔手感和外观协调性即可。

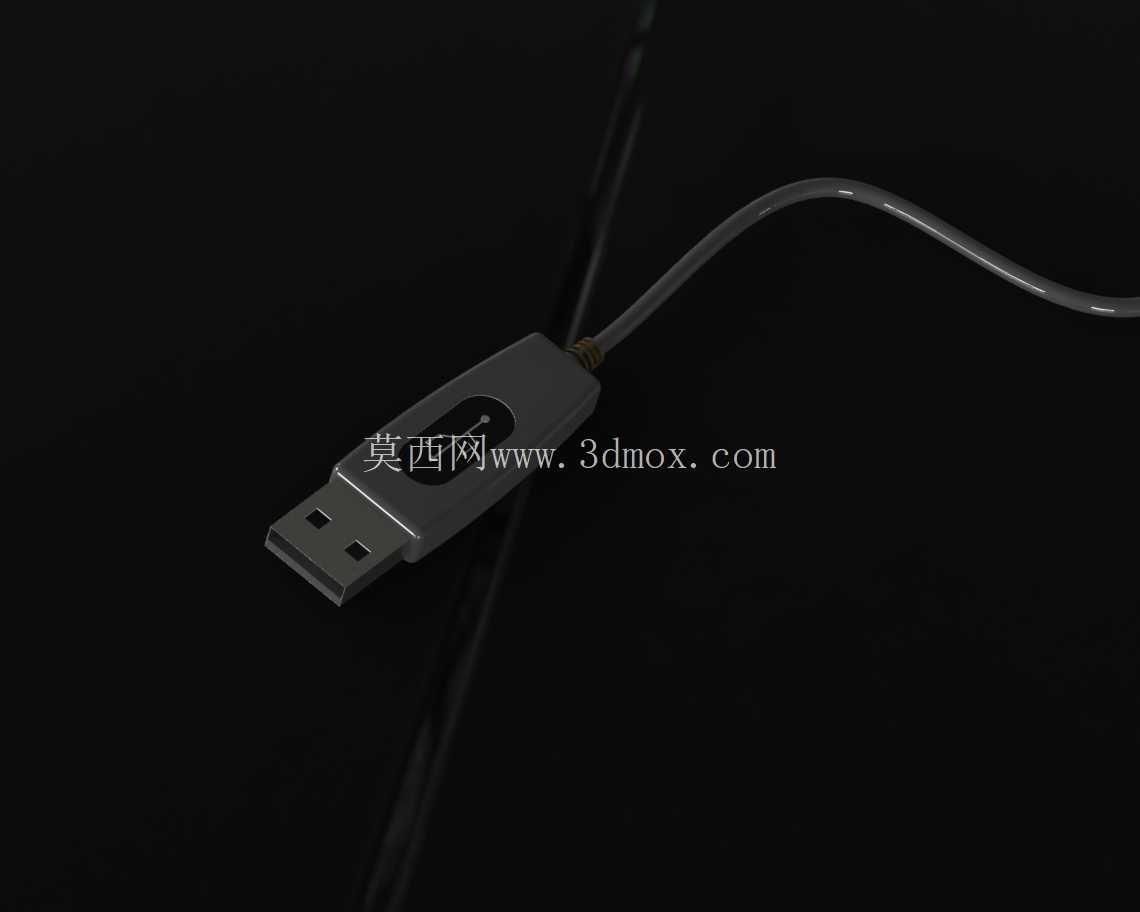

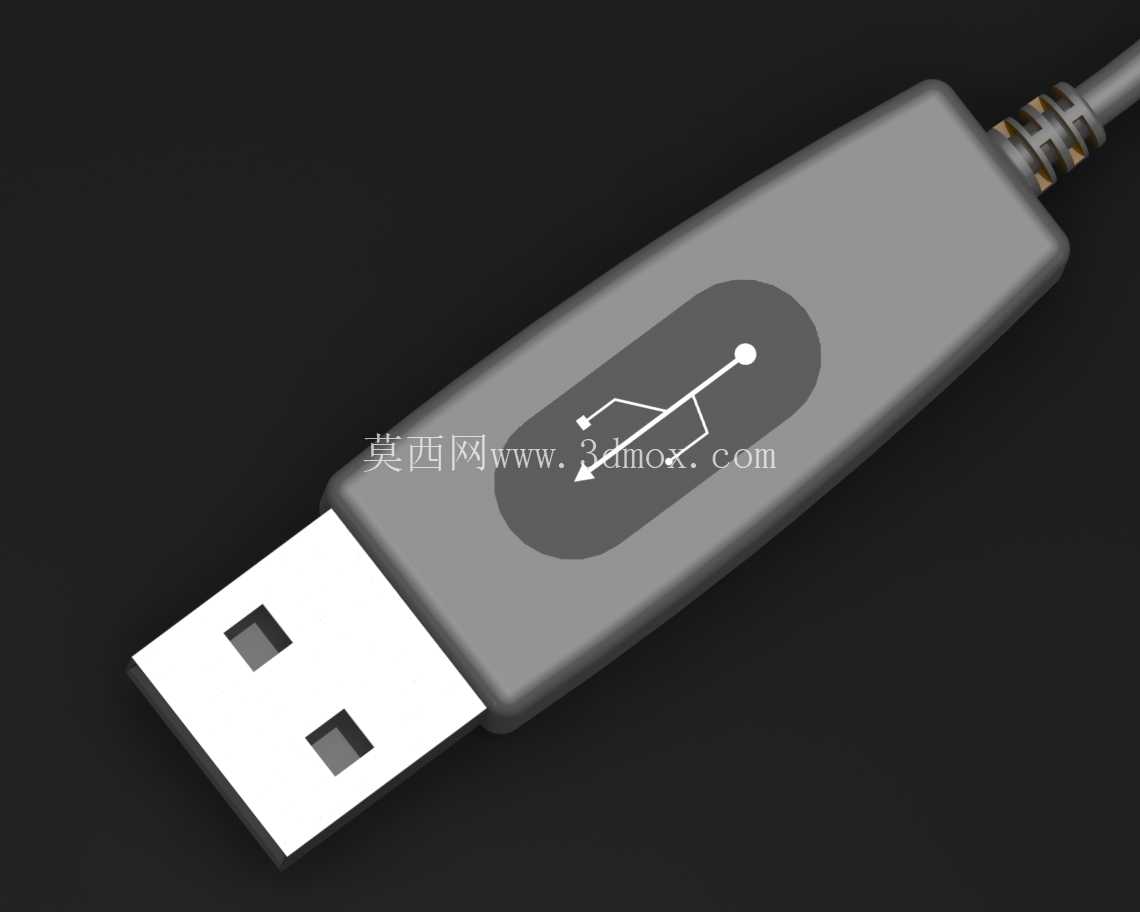

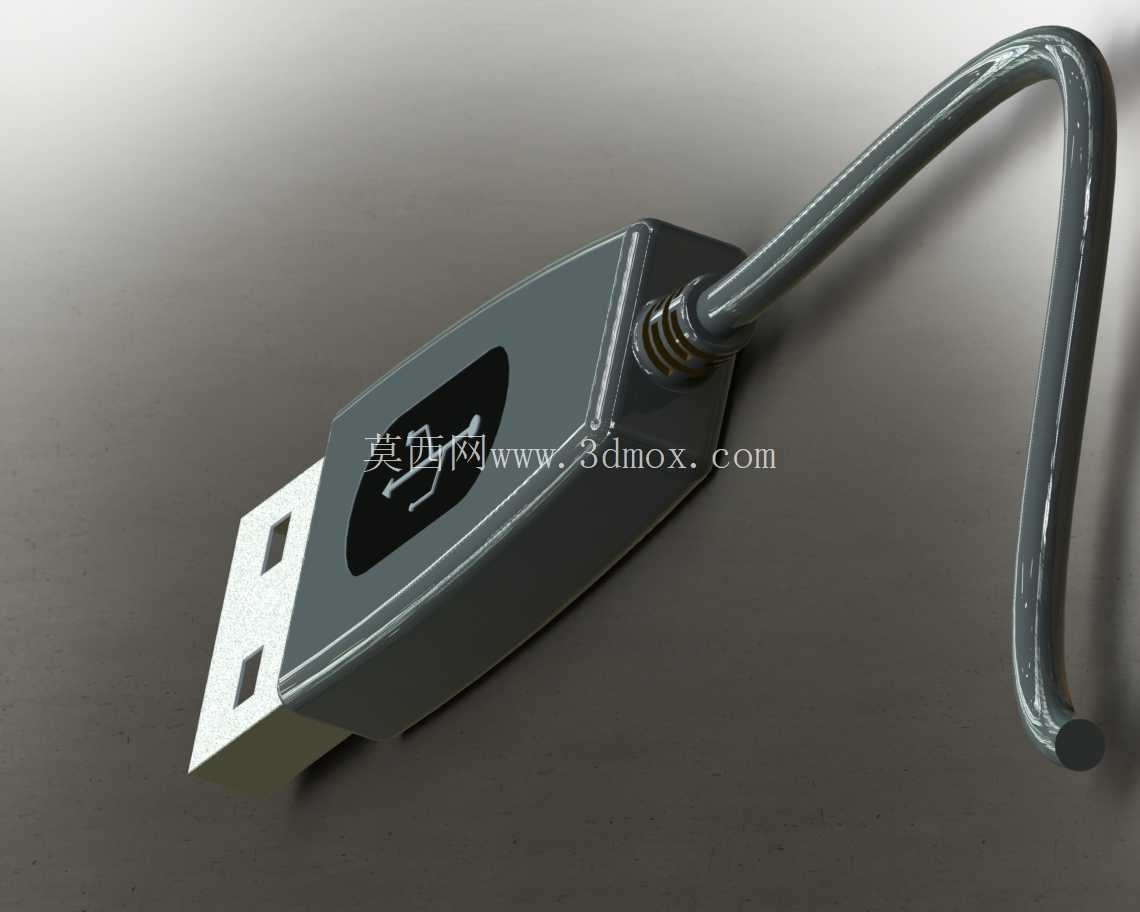

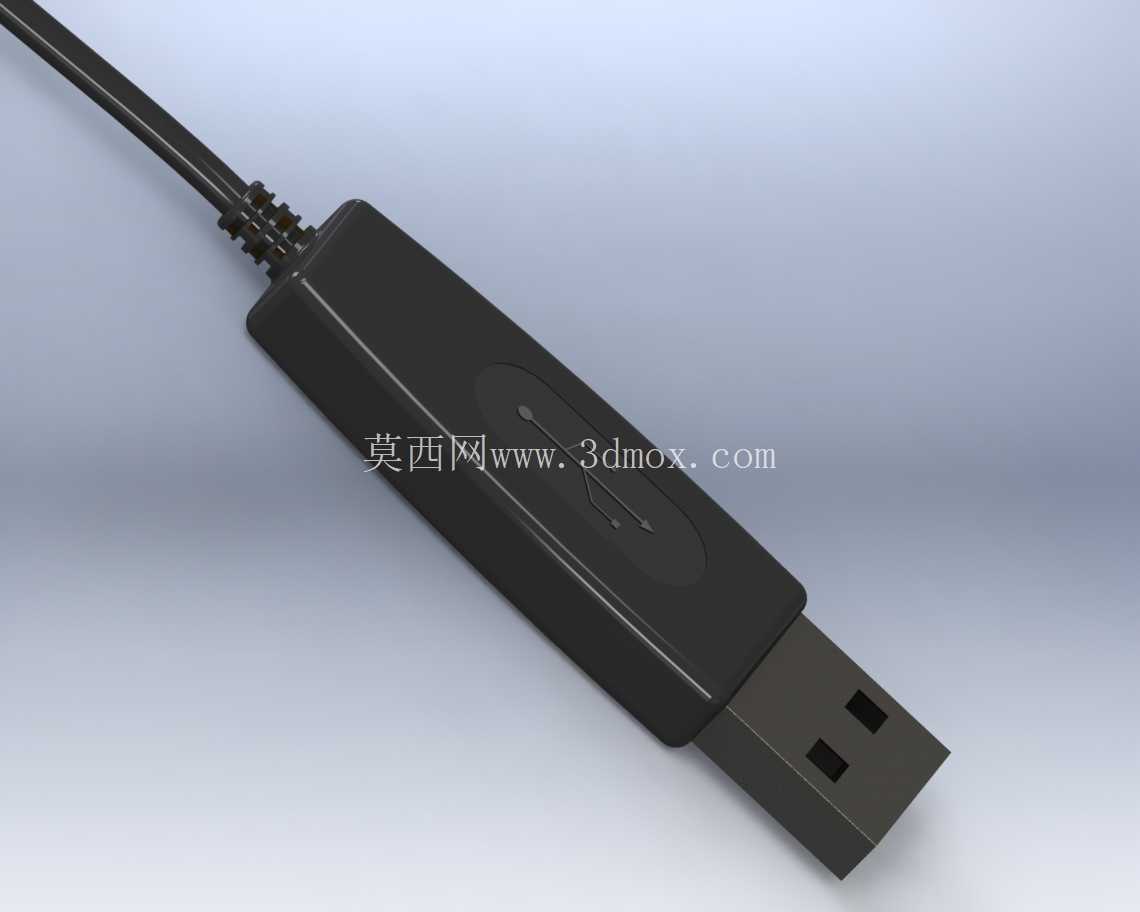

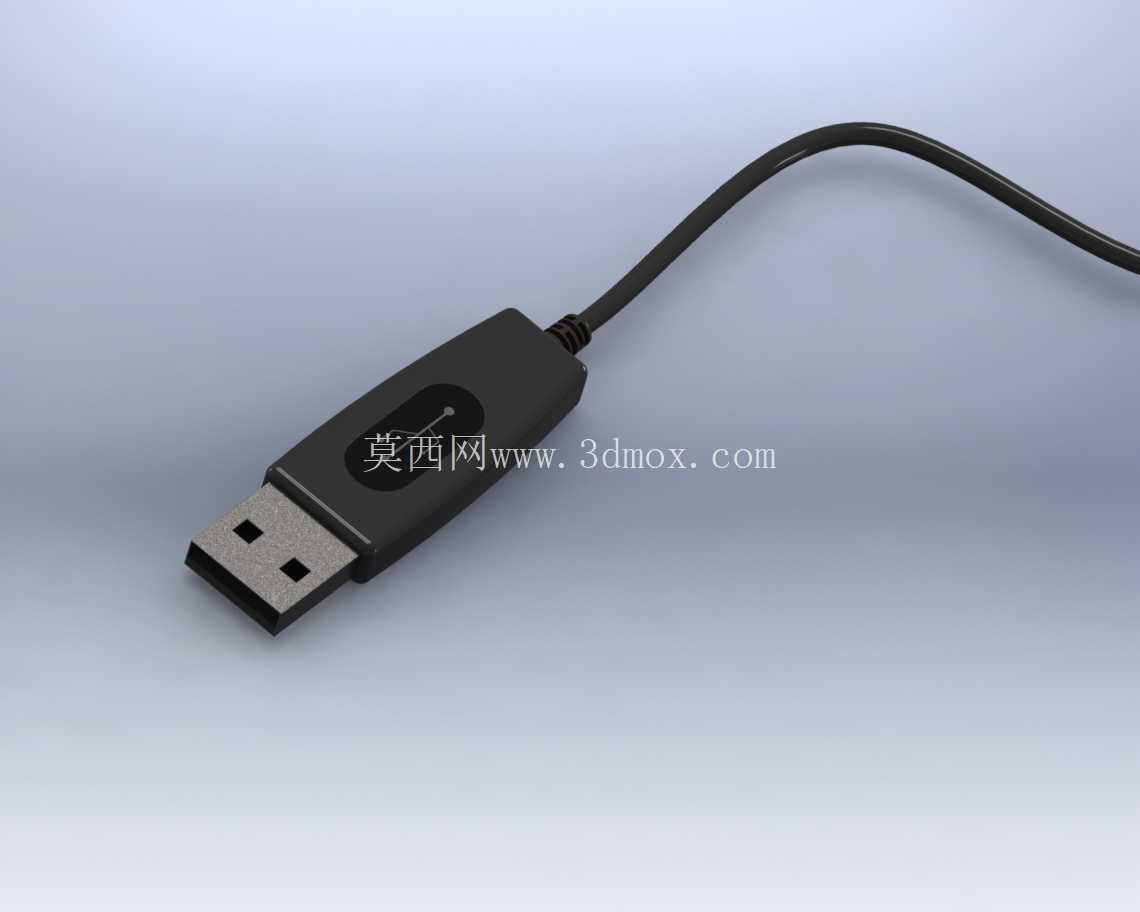

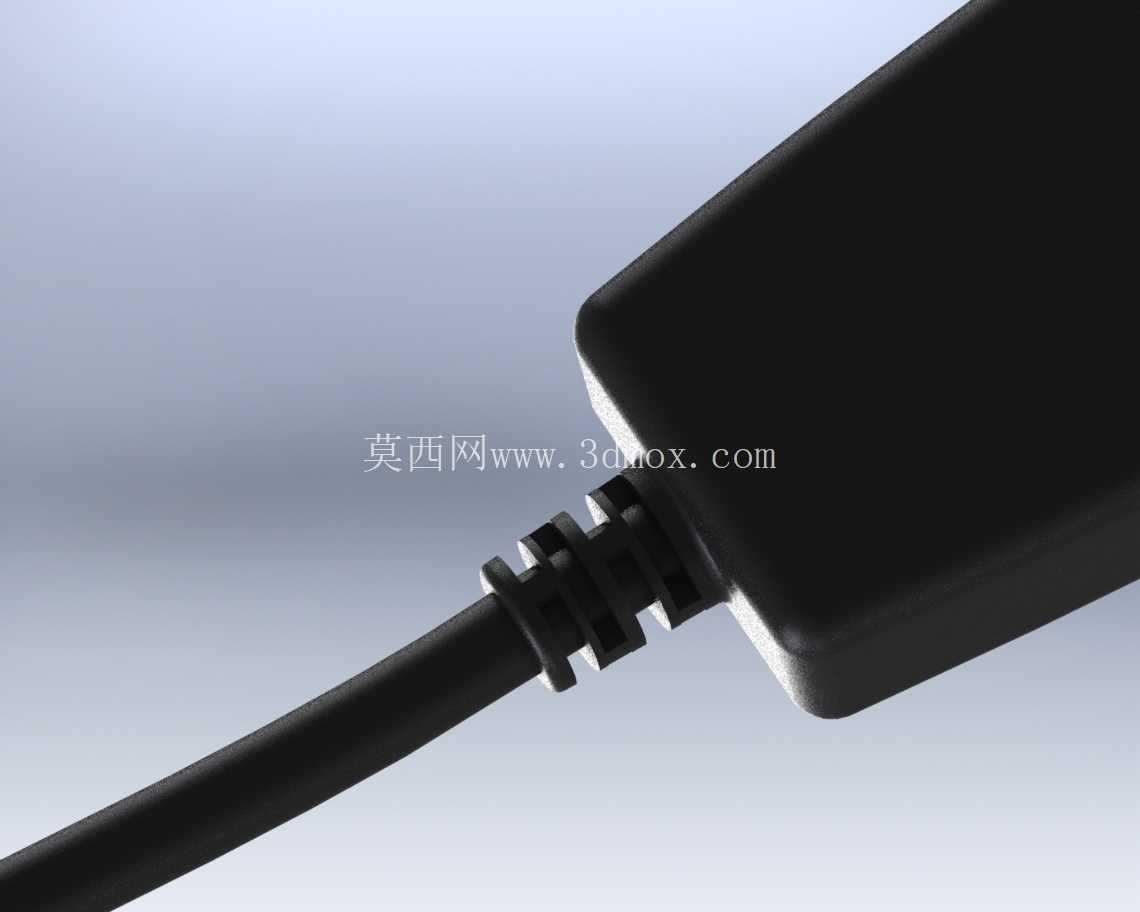

设计的时候先把接口端的尺寸边界卡死，标准USB Type-A公头的金属插片部分严格遵循通用接口规范，外露长度控制在12mm左右，插片厚度1.8mm，宽度12mm，保证能适配所有标准A型母座，不会出现插不进或者松动旷量过大的问题。接头的塑料外壳部分做了微弧收边，靠近线材出线的位置做了15mm长的应力释放锥段，这个位置是日常使用最容易出现线材弯折断裂的地方，锥段的硬度比线材外被高30%左右，既能支撑线材避免直角弯折，又不会因为过硬导致插拔时硌手。

线材部分选用双芯屏蔽结构，线径控制在3.5mm，既保证数据传输时的抗干扰能力，又不会因为线径过粗导致桌面布线时过于僵硬不好整理。线材外被选用哑光磨砂的PVC材质，表面做细微的晒纹处理，避免日常使用沾附指纹和灰尘，黑色的配色也能适配绝大多数桌面办公设备的外观风格，不会出现过于突兀的视觉效果。接头内部的金属插片和线材芯线的连接位置做了注塑包裹，避免插拔时的外力直接传导到焊接点，从结构上降低虚焊脱焊的概率，延长线材的实际使用寿命。

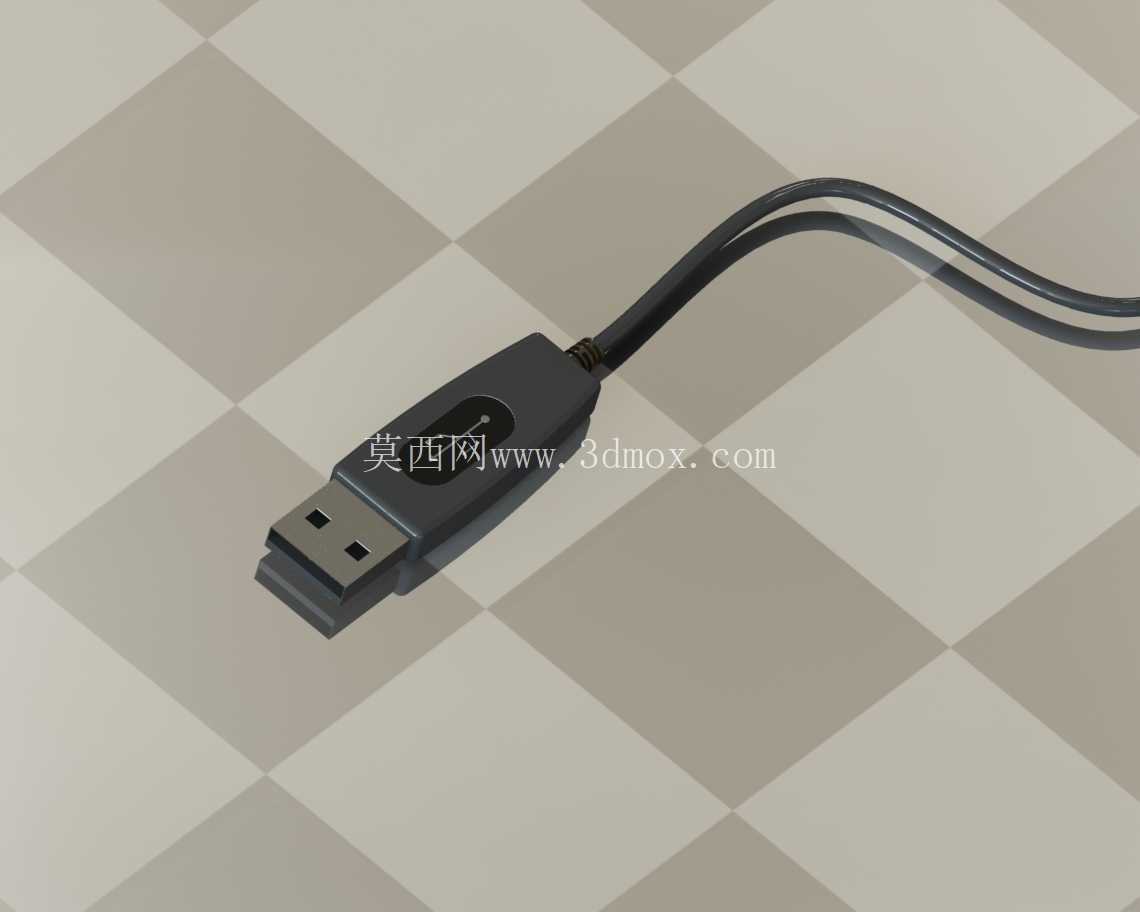

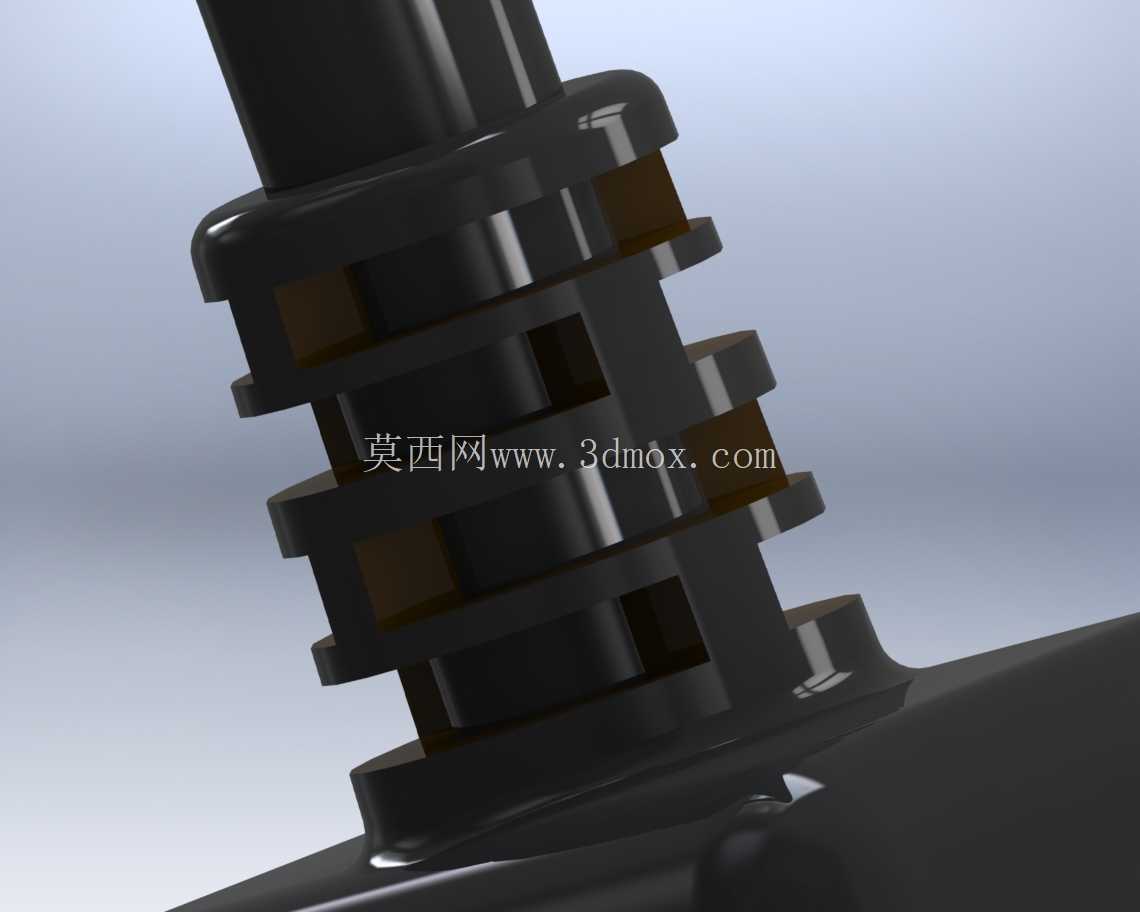

实际建模的时候特意把接头内部的金属屏蔽层、芯线绝缘层都做了分层还原，不是只做一个外观壳体，方便后续做结构验证的时候可以直接拆分检查干涉问题。出线位置的应力锥和线材的衔接处做了R2的圆角过渡，避免注塑成型的时候出现应力集中导致的开裂问题。公头金属插片上的两个定位弹片也做了准确的结构还原，弹片的凸起高度控制在0.3mm，刚好能卡在母座的定位槽里，保证插拔时有清晰的段落感，同时不会因为凸起过高导致插拔力过大，长期使用磨损母座。

考虑到日常使用时经常会出现线材被拉扯的情况，在接头内部的芯线位置预留了2mm的冗余长度，即使线材受到瞬时的拉扯外力，力量会先作用在外被和接头的咬合结构上，不会直接扯断芯线的焊接点。接头外壳的合模线位置做在侧面的边角处，不会出现在正面视觉区域，保证外观的整体性。整个接头的总长度控制在38mm，宽度14mm，厚度7mm，属于比较常规的尺寸，不会因为体积过大挡住相邻的接口，在电脑主机多接口并排布置的时候也能正常使用，不会出现插了这个接头就占了旁边接口位置的问题。

做结构校验的时候特意模拟了1000次插拔的磨损情况，金属插片的厚度预留了0.1mm的磨损余量，长期使用后也不会出现接触不良的问题。线材的弯曲半径最小可以到10mm，日常收纳的时候随便弯折也不会出现芯线断裂的情况，外被材料的耐温范围覆盖-10℃到60℃，不管是北方冬季的室内环境还是南方夏季的桌面高温环境，都不会出现外被发硬开裂的问题。
