手持便携通讯对讲机外观结构设计

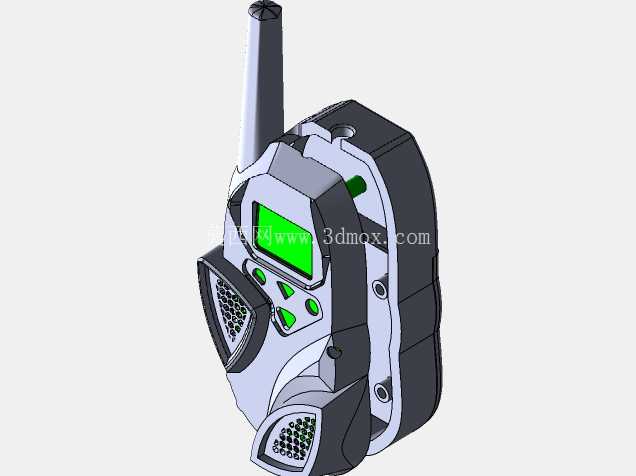

　　这款手持对讲机的结构设计，首先围绕户外作业、现场调度的高频使用场景展开，日常在工地巡检、活动安保、厂区调度、户外探险这类场景下，使用者往往需要单手握持完成操作，同时设备还要应对磕碰、淋水、灰尘侵入的复杂工况，因此整体壳体采用上下对合的分模结构，边缘做了大圆弧过渡处理，既能够提升握持时的贴合度，减少长时间持握的硌手感，也能在设备意外跌落时通过圆弧面分散冲击力，降低壳体开裂的风险。顶部外置的柱状天线采用根部加厚的过渡结构，避免天线受侧向碰撞时从根部断裂，天线的长度经过适配，既保证通讯信号的收发增益，也不会因为过长导致收纳时勾挂外物。

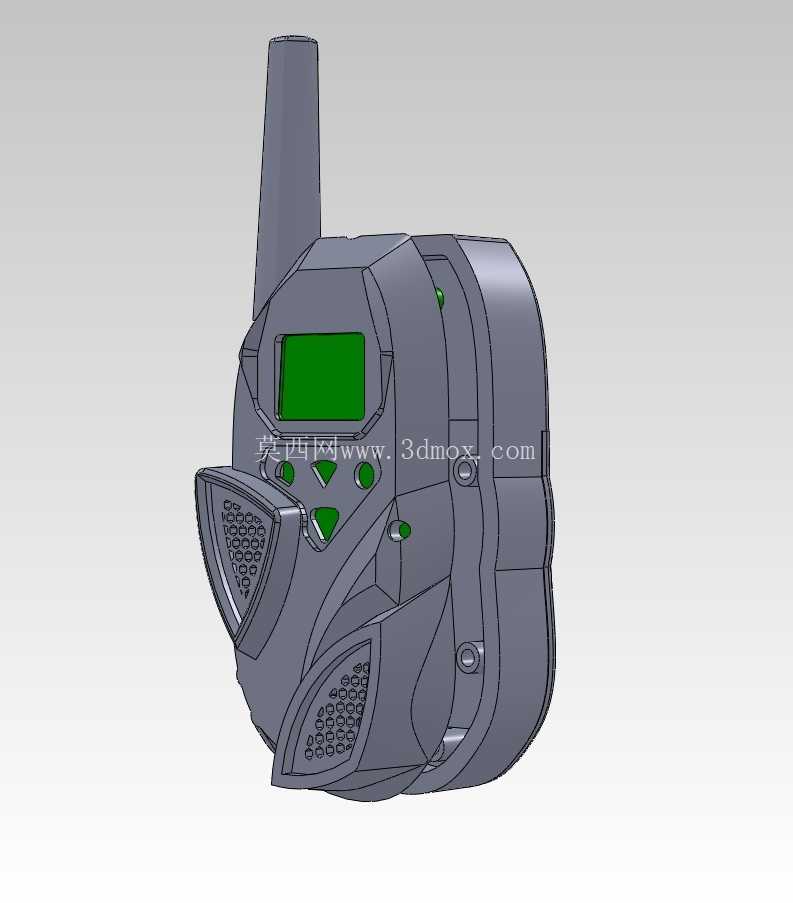

　　正面区域的布局完全贴合单手握持时的拇指操作范围，上方的矩形显示屏做了下沉式安装，屏幕周边的壳体高出屏幕表面0.8mm左右，能够在设备正面朝下放置时避免屏幕直接接触摩擦平面，减少屏幕刮花的概率。屏幕下方的功能按键采用凸起的三角造型，按键表面做了防滑的纹理处理，使用者戴着手套也能准确分辨按键位置，完成频道切换、音量调节、对讲触发的操作，按键周边的壳体预留了0.3mm的装配间隙，避免低温环境下壳体收缩导致按键卡滞。机身正面下方的两处出声区域做了密集的通孔阵列，出声孔的内侧预留了防尘防水膜的安装槽位，既能够保证声音传出的清晰度，也可以阻挡灰尘、飞溅的水滴进入机身内部损坏电路元件。机身侧面设置了独立的对讲触发按键，按键位置刚好对应握持时食指的自然放置位置，使用者不需要调整手的握持姿势就可以快速按下按键发起通话，按键的触发行程设置在1.2mm，触发力度控制在5N左右，既可以避免误触，也不会因为按压力度过大导致长时间操作手指酸痛。壳体的连接位置采用螺丝柱加卡扣的双重固定结构，螺丝柱的根部做了加强筋处理，避免反复拆装螺丝时螺丝柱开裂，卡扣的位置均匀分布在壳体四周边缘，合壳后可以保证壳体接缝均匀，减少缝隙过大导致的进水进灰问题。

　　机身背部预留了背夹的安装位，安装位的结构采用内嵌式金属螺母嵌件，相比直接在塑料壳体上攻丝，金属嵌件可以承受更大的锁紧力，反复拆装背夹也不会出现滑牙问题，背夹的适配尺寸可以兼容常规宽度的腰带、工装肩带，方便使用者在作业时解放双手，需要使用时可以快速取下。整机的尺寸控制在单手握持的舒适区间，宽度不超过成年人手掌的握持范围，厚度控制在不会因为过厚导致持握不稳的程度，机身重量通过壳体壁厚的优化做了控制，壳体基础壁厚设置在2mm，受力位置的壁厚局部加厚到2.8mm，非受力的内部位置做了减胶处理，既保证整体结构强度，也尽可能降低整机重量，减少长时间携带的负重感。在结构设计的细节上，电池仓的位置设置在机身背部，仓盖采用滑动卡扣式结构，卡扣的锁紧力经过调试，既可以保证日常使用时仓盖不会意外松脱，更换电池时也不需要借助额外工具就可以打开仓盖，仓盖的接缝位置预留了密封胶条的安装槽，安装胶条后可以达到日常防泼溅的防护等级，应对户外突发的小雨、作业时的水花飞溅场景完全足够。机身的转角位置全部做了圆角处理，没有尖锐的棱角，避免使用者在作业过程中被设备棱角刮伤，也减少设备磕碰其他物体时对双方造成的损伤。

　　从建模的角度来看，整个壳体的曲面过渡都做了曲率连续处理，分模线设置在机身侧面的居中位置，既方便模具加工时的脱模，也让分模线的位置尽可能不影响握持的手感，后续做表面处理的时候，分模线的位置也更容易打磨处理，减少外观面的瑕疵。按键和壳体的配合间隙做了均匀化处理，所有按键的周边间隙公差控制在0.1mm以内，既保证按键活动顺畅，也不会出现间隙不均匀影响外观的问题。出声孔的阵列排布做了等距处理，孔的直径设置在1.5mm，既保证出声效率，也避免孔径过大导致异物容易进入机身内部。天线和机身的连接位置采用标准的螺纹接口，后续如果天线出现损坏，可以直接更换同规格的天线，不需要拆解整机，降低后期的维护成本。整体设计完全围绕实际使用中的痛点展开，没有多余的装饰性结构，每一处结构设计都对应实际使用场景下的功能需求，不管是结构强度、操作便利性还是防护性能，都能够满足工业现场、户外作业这类高频使用场景的要求。
