金属碳合金钨钢螺旋切削刀具结构

　　这款螺旋刃切削刀具采用金属碳合金钨钢作为基体材质，核心面向数控铣削、金属切削加工场景设计，适配立式加工中心、数控铣床等常规机加工设备的装夹需求。从实际加工场景来看，这类刀具主要承担碳钢、合金钢、硬质有色金属等工件的槽铣、侧铣、轮廓铣削工序，在模具钢开粗、精密零件侧壁加工、深槽排屑切削工况下，相比直刃刀具具备更稳定的切削表现。设计阶段优先考量了切削过程的排屑顺畅性，螺旋式排布的切削刃能够在连续进给过程中，将切屑沿刃槽螺旋轨迹顺畅导出，避免深槽加工时切屑堆积在切削区造成刃口崩损、工件表面刮伤的问题。

　　刃部的几何角度经过反复校核，前角取值兼顾了刃口锋利度与抗冲击韧性，既能够降低切削过程中的机床负载，也能在断续切削工况下减少刃口崩缺的概率；后角设计预留了足够的刃带宽度，在保证刀具锋利度的同时，提升了刀具连续加工时的耐磨寿命，减少频繁换刀带来的工时损耗。刀具的装夹柄部采用标准圆柱柄结构，适配常规ER夹头、液压刀柄等主流装夹系统，安装时无需额外定制转接工装，装夹后径向跳动控制在微米级精度区间，能够满足精密加工的同轴度要求。刃部的螺旋槽采用等导程设计，切削过程中每个切削齿的切入切出过程平稳，不会出现周期性的切削力突变，能够有效降低加工过程中的振动，提升工件加工后的表面光洁度，同时也能减少主轴轴承受到的交变冲击载荷，延长设备主轴的使用寿命。

　　从结构细节来看，刀具端部的切削刃设计覆盖了端刃与周刃的平滑过渡，在进行垂直下刀、斜向进刀等复合走刀路径时，端刃能够承担轴向进给的切削载荷，周刃同步完成径向切削，无需预钻下刀孔即可完成型腔的铣削加工，适配更多复杂走刀路径的加工需求。材质方面选用的金属碳合金钨钢具备高硬度、高红硬性的特点，在高速切削产生的高温环境下，依然能够保持刃口的硬度与几何精度，相比高速钢刀具能够承受更高的线速度，大幅提升单工序的加工效率。在实际选型应用中，这类刀具需要根据加工工件的材质硬度调整切削参数，加工高硬度模具钢时适当降低进给速度、提升冷却流量，加工铝合金等软质金属时可适当提高转速与进给量，充分发挥刀具的切削性能。

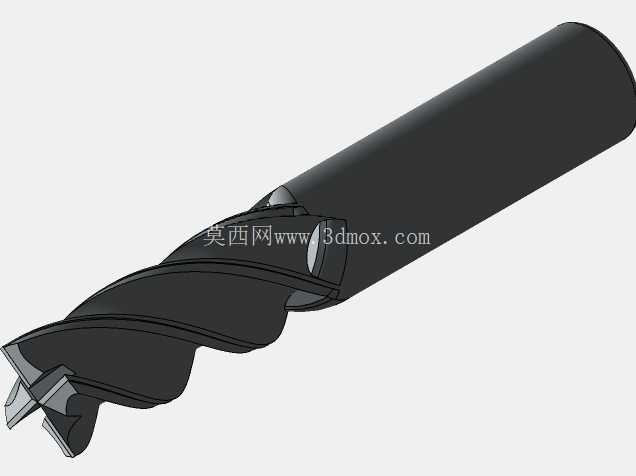

　　建模过程中对刃口的微小倒棱、排屑槽的曲面过渡都做了精准还原，能够直接用于刀具装配干涉检查、加工路径仿真、切削动力学分析等工程场景，帮助工艺人员提前预判加工过程中可能出现的排屑干涉、装夹碰撞等问题，减少现场试切的材料与工时浪费。
