双扭簧异形扭转弹簧结构设计

项目分类:通用五金配件 发布时间:2026-05-21 ID:1151257
  • 双扭簧异形扭转弹簧结构设计
  • 双扭簧异形扭转弹簧结构设计
  • 双扭簧异形扭转弹簧结构设计
  • 双扭簧异形扭转弹簧结构设计
  • 双扭簧异形扭转弹簧结构设计
  • 双扭簧异形扭转弹簧结构设计
  • 双扭簧异形扭转弹簧结构设计
  • 双扭簧异形扭转弹簧结构设计
  • 双扭簧异形扭转弹簧结构设计
  • 双扭簧异形扭转弹簧结构设计
  • 双扭簧异形扭转弹簧结构设计

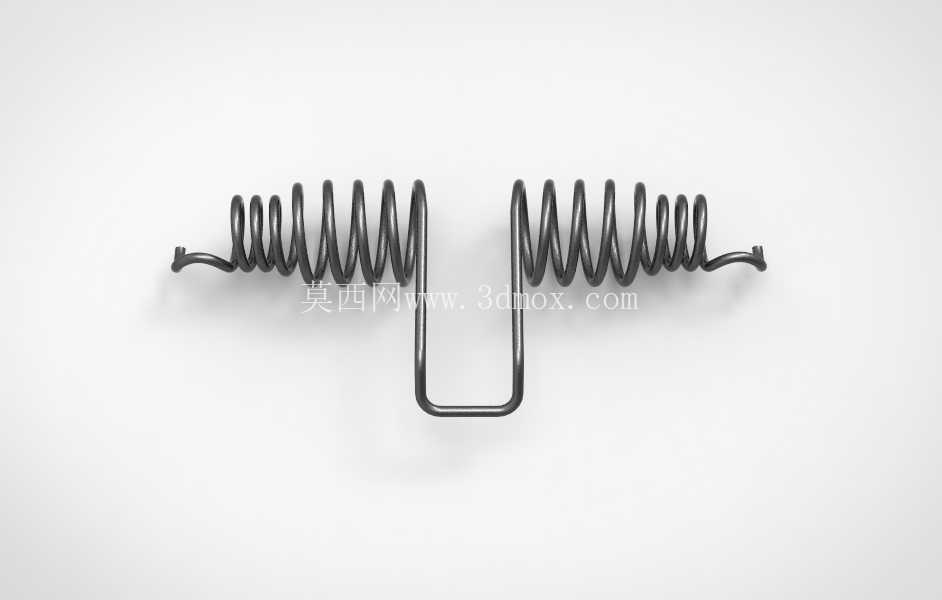

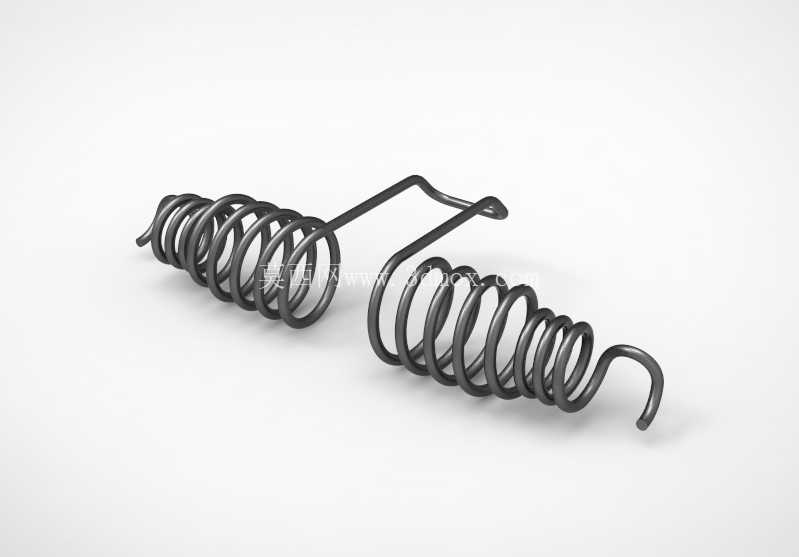

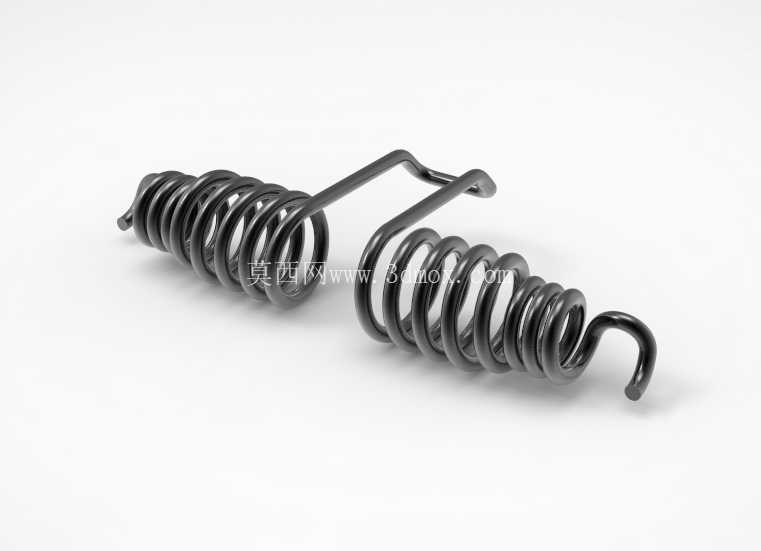

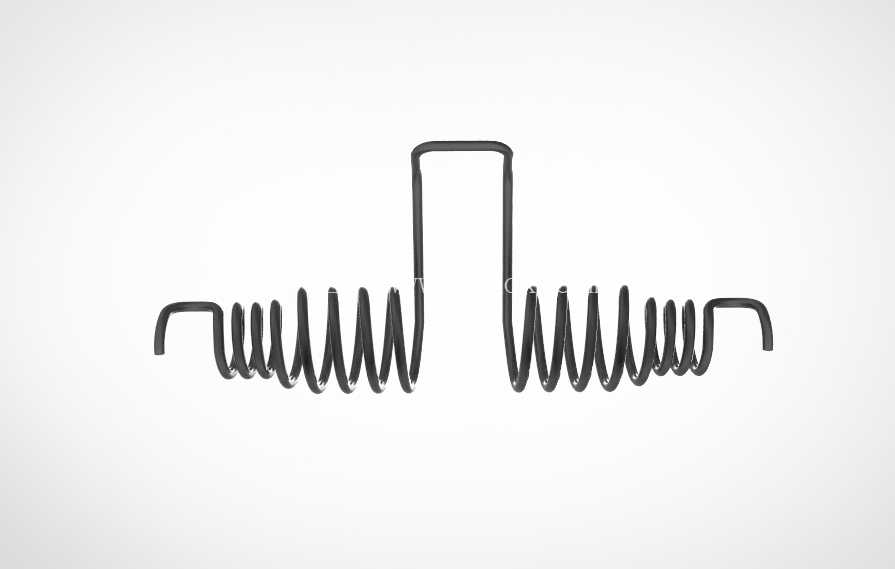

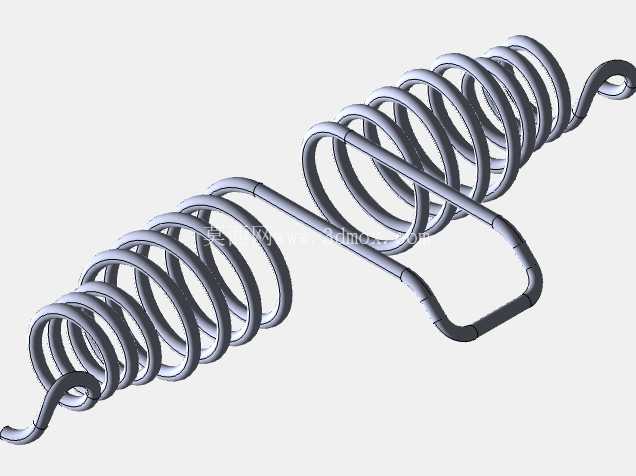

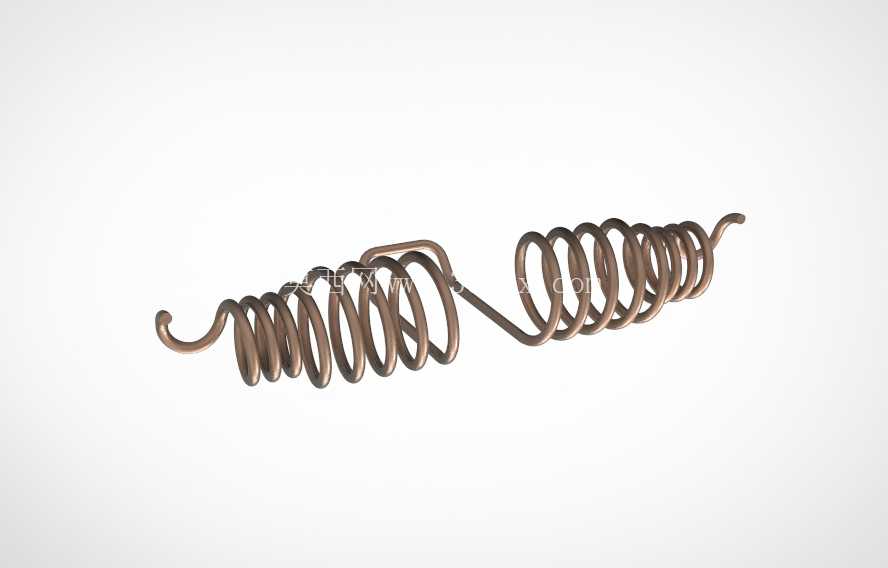

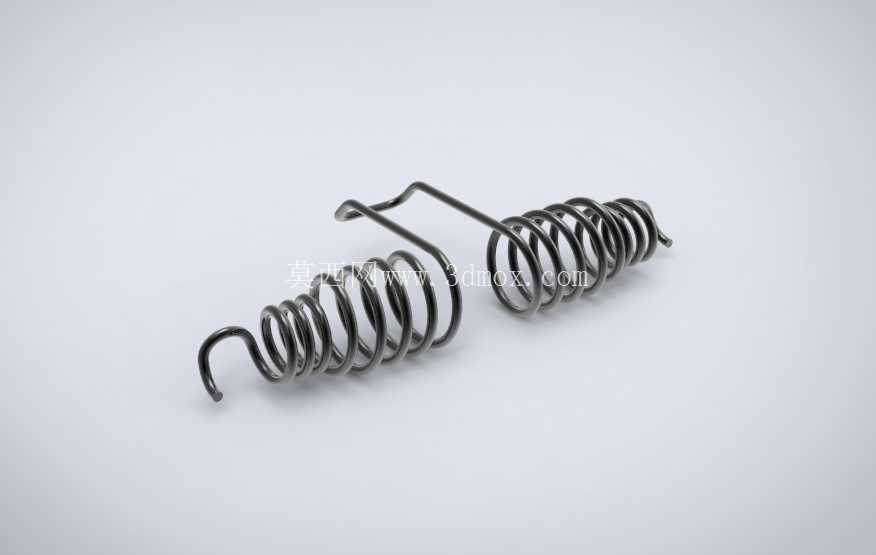

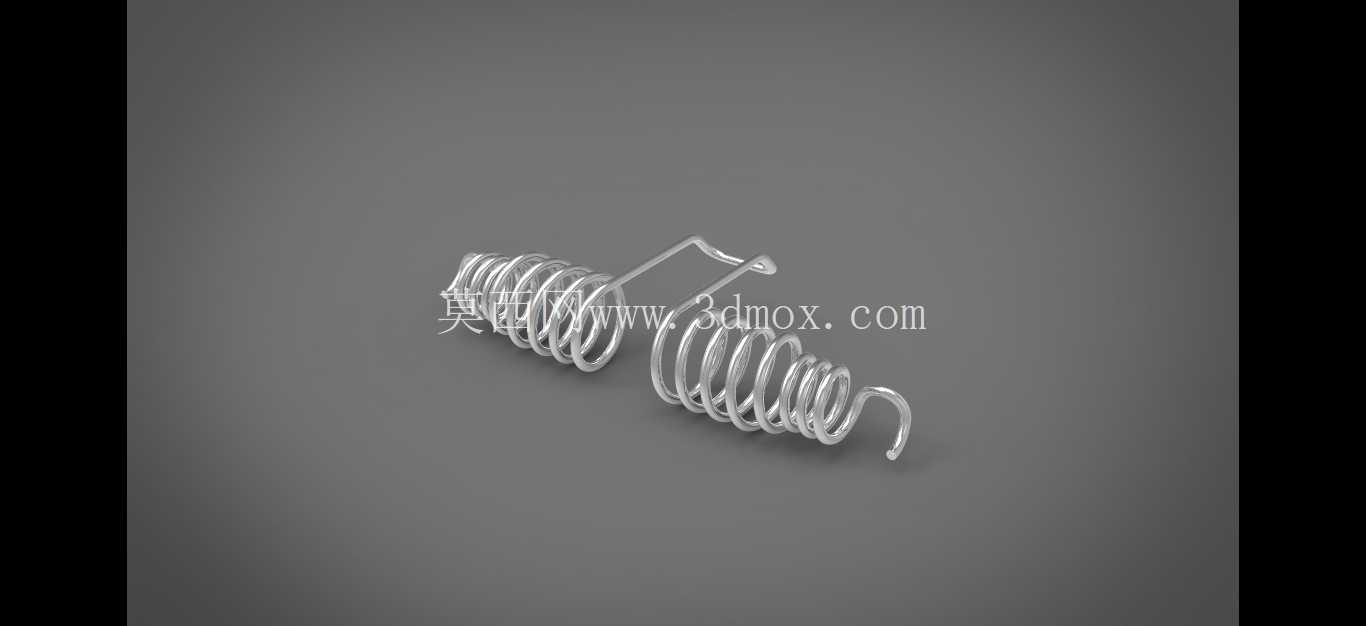

  这类双圈异形扭簧常出现在需要双向复位施力的工装夹具、小型家电翻盖结构、汽车内饰卡扣组件以及园林工具的扳机复位结构中,和常规单扭臂扭簧不同,它通过中间的连接弯臂将两个独立螺旋弹簧体串联,能在两个不同的受力端同时提供方向匹配的扭转力矩,解决单扭簧在窄安装空间内力矩不足、受力偏载的问题。从结构设计逻辑来看,两个螺旋圈的有效圈数经过匹配计算,两端伸出的扭臂弯折角度完全对应安装位的卡槽角度,避免装配后出现预压应力不均导致的早期疲劳断裂。螺旋部分的节距设计预留了足够的变形空间,扭转变形时圈与圈之间不会出现摩擦剐蹭,减少工作过程中的异响和磨损。

  中间连接臂的弯折半径做了加大处理,避免应力集中在弯折拐点处,这部分是整个弹簧受力时的应力集中高发区,设计时特意将弯折处的曲率半径控制在丝径的2倍以上,同时做了圆滑过渡处理,没有尖锐折角,能有效分散交变载荷下的应力峰值。两端扭臂的末端做了小角度收弯,刚好能卡入安装基座的定位孔内,不需要额外的固定结构就能限制弹簧工作时的轴向窜动,装配时直接卡入对应卡槽即可,不需要额外的紧固件,能大幅缩减装配工序的耗时。从安装边界来看,两个螺旋弹簧体的同轴度公差控制在0.2mm以内,安装时两个基座定位孔的中心距需要和弹簧两圈中心距匹配,公差范围控制在±0.15mm,避免装配后弹簧出现偏斜,导致扭臂受力方向偏离设计轴线。弹簧的自由角度经过精准设定,装配完成后会产生初始预紧扭矩,保证被复位的部件在无外力作用下能稳定保持在初始位置,不会出现松旷晃动。在实际工况中,这类弹簧需要承受频繁的往复扭转载荷,材料选用常见的弹簧碳素钢,表面做发黑防锈处理,能适应常规室内工况的使用需求,如果是用在户外或者潮湿环境的设备上,也可以更换为不锈钢丝材质提升耐锈蚀能力。设计过程中需要重点核算两个螺旋段的刚度匹配,避免一端刚度过大另一端刚度过小,导致工作时两个扭臂的复位行程不同步,出现卡滞问题。

  扭臂的长度设计直接影响输出力矩的大小,在丝径和圈数固定的情况下,扭臂越短,相同扭转角度下输出的力矩越大,设计时需要根据实际需要的复位力调整扭臂长度,同时要保证扭臂长度不会超出安装空间的边界,避免和周边其他零部件产生运动干涉。这类弹簧的工作扭转角度通常控制在30度到60度之间,不建议超过极限扭转角度使用,否则会出现塑性变形,无法复位到初始自由角度,影响整个机构的正常运行。在三维建模过程中,螺旋扫描的路径需要精准对应节距参数,两端扭臂的弯折路径需要和安装位的卡槽轮廓完全贴合,建模时要预留出0.1mm的装配间隙,避免实际生产时因为丝径公差导致装配卡滞。

  中间连接臂的空间角度需要反复校核,保证两个螺旋段的中心距和安装孔位完全对齐,不会出现装配后弹簧被强行拉扯产生额外内应力的情况。对于这类弹性元件来说,建模时不仅要还原外形尺寸,更要结合实际受力工况验证结构的合理性,比如检查弯折处的曲率是否满足应力分散要求,扭臂的受力方向是否沿着弹簧的切线方向,避免出现额外的弯曲应力叠加在扭转应力上,缩短弹簧的使用寿命。在设备选型替换时,除了核对丝径、弹簧外径、圈数这些基础参数,还要重点核对扭臂的角度、长度以及两个螺旋段的中心距,这些参数如果存在偏差,哪怕基础尺寸一致,也会出现装配不上或者复位力不符合要求的问题。
