往复式棘轮扳手结构三维设计

在设备运维、装配产线、户外检修等场景里，紧固件的拆装效率直接影响作业进度，传统开口扳手、梅花扳手需要每次旋转后从紧固件上取下重新卡位，遇到操作空间狭窄、紧固件排布密集的工况，反复拆装扳手的动作会占用近四成的作业时间，往复式棘轮扳手正是针对这类痛点开发的手动工具，核心依托棘轮机构的单向锁止特性实现往复摆动拧紧或松脱，无需全程脱离紧固件。

从实际功能逻辑来看，这款棘轮扳手的核心是内置的棘爪与棘轮齿配合结构，当手柄向作业方向摆动时，棘爪卡入棘轮齿槽带动套在紧固件上的套筒同步旋转，反向回摆时棘爪沿棘轮齿面滑过，不会带动紧固件反转，全程只需要小角度往复摆动手柄就能完成紧固件的旋进或旋出，尤其适合汽车底盘检修、配电柜内部接线端子紧固、模具装配时边角位置螺栓拆装这类操作空间受限的场景，相比传统扳手能减少60%以上的无效动作。

设计这款结构时，首先要明确的是受力边界：日常M6到M12规格的紧固件拧紧力矩通常在8N·m到45N·m区间，因此棘轮齿的齿形角度不能设计得过陡，否则棘爪回摆时容易卡滞，齿部受力也会集中在齿尖位置导致崩齿，通常齿形采用不对称梯形，受力面倾角控制在3度到5度，非受力面做15度左右的滑面，兼顾锁止可靠性和回摆顺滑度；棘爪的复位弹簧不能选过硬的材质，否则回摆阻力过大，长时间操作会让作业人员手部疲劳，也不能过软导致棘爪无法及时卡入齿槽出现滑齿，弹簧预紧力需要匹配手柄摆动的最小角度，通常15度的摆角就能完成一次棘爪卡合动作，适配狭窄空间的操作需求。

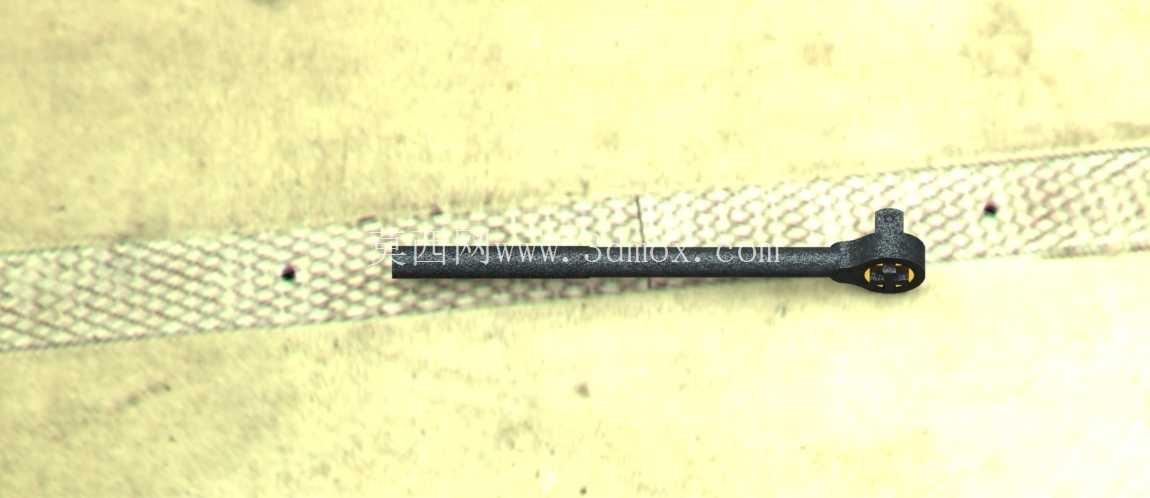

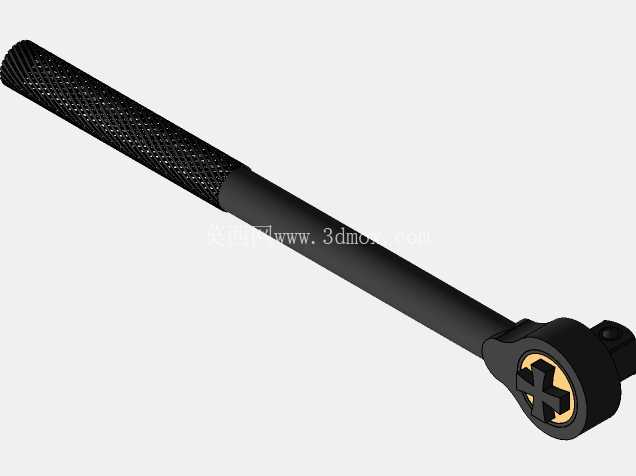

外形尺寸上，这款扳手的手柄长度控制在120mm左右，属于短柄棘轮扳手范畴，手柄表面做滚花防滑处理，避免手上沾有油污时操作打滑；头部棘轮的外径控制在22mm以内，能伸入直径25mm以上的沉孔内操作沉头螺栓，头部厚度控制在10mm，适合扁平空间内的紧固件操作；驱动端采用标准1/4英寸方驱接口，能适配同规格的各类标准套筒，覆盖不同规格的外六角螺栓、螺母作业需求。安装边界方面，这款扳手不需要额外配套固定装置，属于手持操作工具，作业时只需要保证套筒完全套入紧固件头部，手柄摆动范围内没有管线、凸台等障碍物即可，不需要额外预留扳手取出的空间，相比传统扳手对作业空间的要求降低近一半。

从结构可靠性角度考虑，棘爪与棘轮的接触位置需要做局部淬火处理，表面硬度达到HRC45-50，避免长期使用后齿面磨损出现滑齿；手柄采用合金钢整体锻造成型，表面做发黑防锈处理，能适应车间内多油污、多粉尘的作业环境；头部的端盖采用卡簧固定，方便后期拆开清理内部进入的铁屑、灰尘，维护时只需要取下卡簧打开端盖，清理齿槽内的杂物后重新涂抹润滑脂即可，不需要整体更换工具，降低长期使用的成本。

在实际产线应用中，这类棘轮扳手通常会和成套套筒搭配放置在装配工位的工具架上，装配人员在完成多颗螺栓连续拧紧时，不需要反复调整扳手位置，只需要小幅度摆动手柄就能完成单颗螺栓的拧紧，单工位装配效率能提升30%以上；在户外电力检修场景中，作业人员在杆塔上操作时，身体活动范围受限，这类小角度往复操作的扳手不需要大幅度抬臂或转腕，能降低高空作业的操作难度和安全风险；在模具维修场景中，模具内部的紧固件往往被模板、导柱遮挡，只有很小的操作缝隙，传统扳手无法完成整周旋转，棘轮扳手只需要15度的摆动空间就能完成紧固件拆装，是模具维保人员的必备工具。

设计过程中还需要考虑误操作防护，当需要切换拧紧或松脱方向时，扳手头部设置的拨片能快速切换棘爪的卡合方向，拨片的阻尼设置适中，不会因为作业过程中的震动自行切换方向，同时拨片表面做防滑纹理，戴劳保手套操作时也能轻松拨动；手柄尾部做挂孔设计，高空作业时可以系上安全绳，避免工具坠落造成安全事故。整个结构没有多余的复杂零件，所有传动部件都封闭在头部壳体内，能阻挡大部分粉尘、铁屑进入内部，延长工具的使用寿命，日常使用时只需要定期在棘轮位置滴入少量润滑油就能保持操作顺滑，不需要复杂的维护流程。
