ER16型数控刀柄用夹紧锁紧螺母结构

在数控加工中心、精雕机、走心机等金属切削设备的刀具装夹系统里，ER系列夹头的锁紧部件是直接影响加工跳动精度、装夹可靠性的核心小零件，ER16规格的夹紧螺母就是适配ER16型弹性夹头的专属锁紧构件，日常多用于小直径刀具的装夹场景，比如直径1-10mm的铣刀、钻头、丝锥的固定，在小型精密零件加工、模具精修、3C产品结构件加工工位上的出镜率极高。

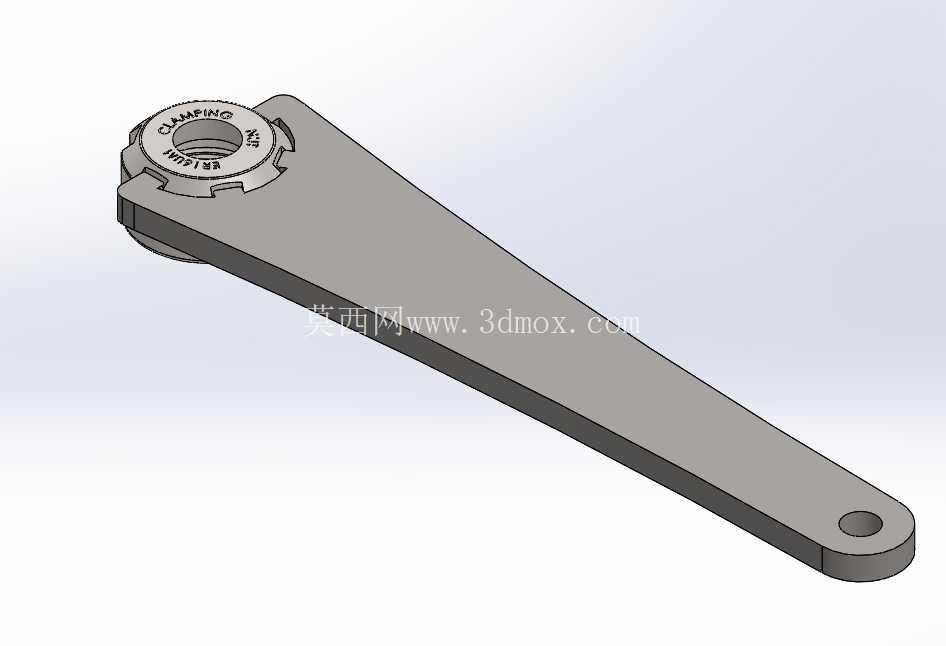

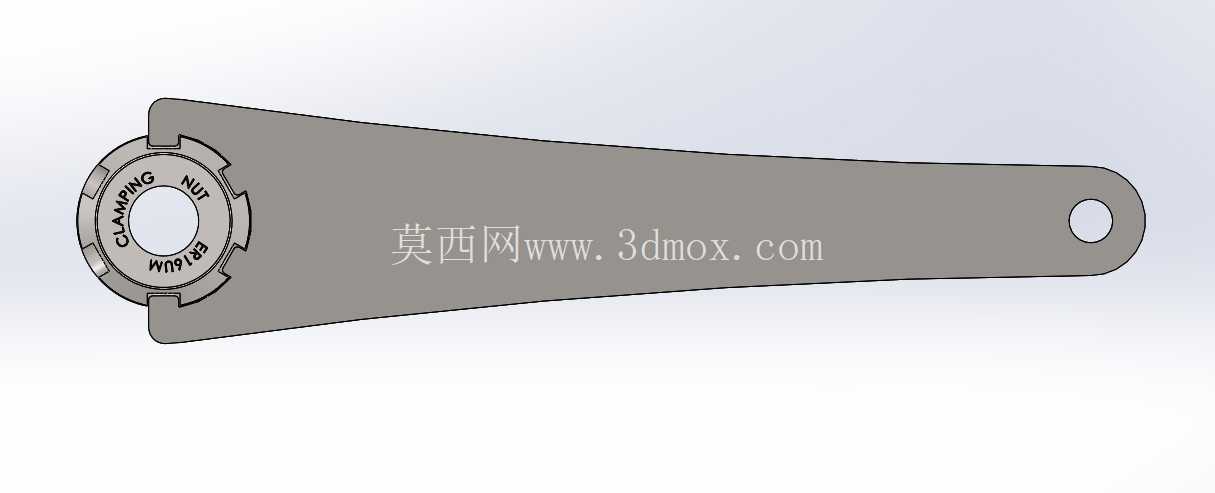

从实际使用的功能逻辑来看，这个螺母的核心作用是通过内螺纹与ER刀柄本体的外螺纹旋合，在拧紧过程中推动ER16弹性夹头沿刀柄锥孔轴向移动，依靠锥面的挤压让夹头均匀收缩，从而抱紧刀具柄部，实现刀具的同轴定位与夹紧。和普通六角螺母不同，这类ER螺母的端面设计了均匀分布的卡槽，是配套ER扳手使用的受力位，避免拧紧时打滑，同时卡槽的分布角度经过匹配，能保证扳手施力时螺母受力均匀，不会因为偏载导致夹头收缩不均，带来刀具跳动超差的问题。

设计这类螺母的时候，首先要匹配的是安装边界尺寸：ER16螺母的适配螺纹为M22×1.5，这是行业通用的ER16刀柄配套螺纹规格，螺母的外径控制在28mm左右，轴向总高度不超过18mm，这个尺寸边界是为了避让加工区域，避免螺母在刀具进刀时和工件、夹具发生干涉，尤其是在小型零件的五轴联动加工中，紧凑的外形尺寸能减少加工盲区，提升刀具的可达性。螺母的内孔做了和ER夹头匹配的锥面引导段，角度和ER夹头的外锥面完全一致，保证旋合过程中夹头受力均匀，不会出现偏磨。

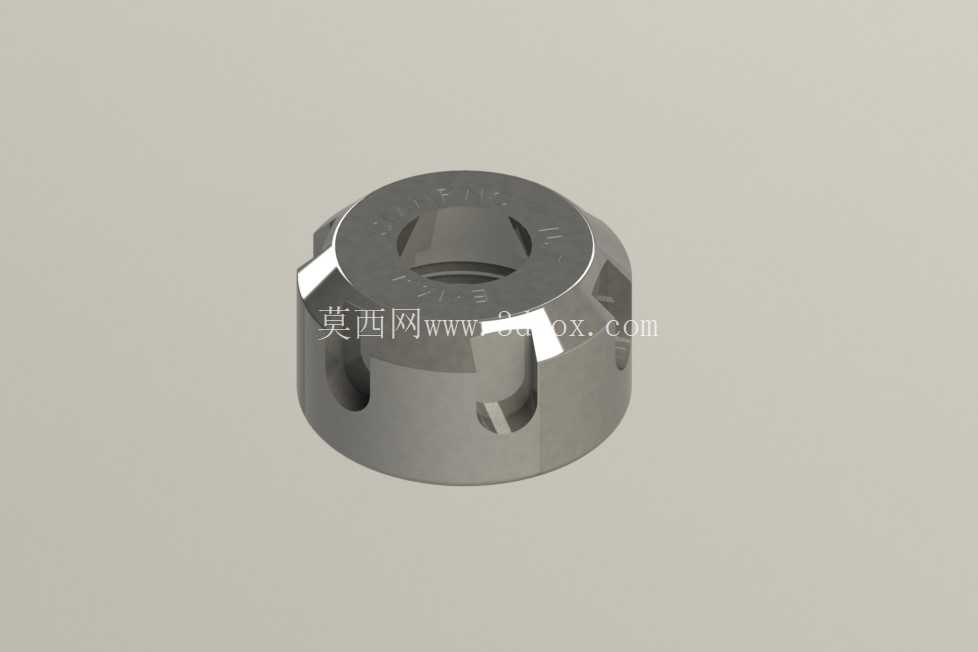

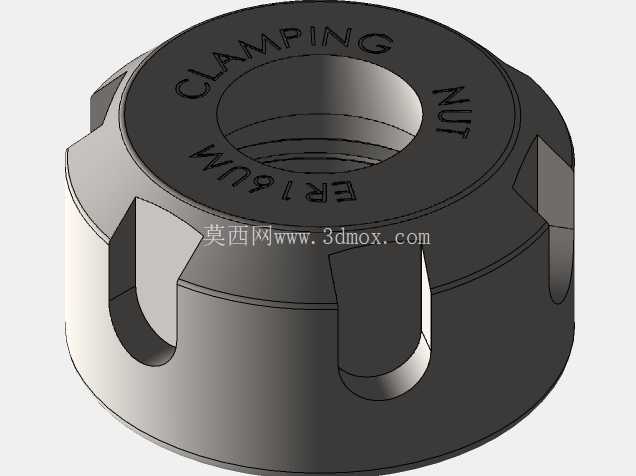

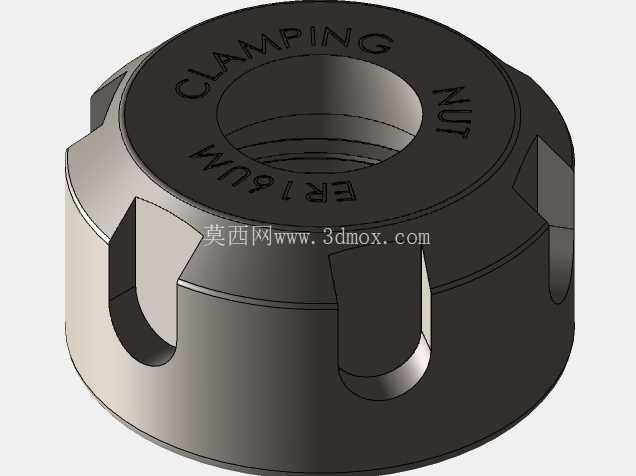

从结构细节来看，螺母的外圆做了多面切削的防滑与扳手适配结构，不是完整的圆柱面，几个均匀分布的平面和凹槽刚好对应ER扳手的卡爪，拧紧时能传递足够的扭矩，同时不会因为应力集中导致螺母开裂。螺母的端面做了倒角处理，一方面是去除加工毛刺避免安装时划伤操作人员，另一方面是引导夹头顺利进入螺母内锥，减少装配时的卡滞。内螺纹的精度等级选择6H，和刀柄外螺纹的6g精度配合，保证旋合顺畅的同时不会有过大的间隙，避免高速旋转时螺母出现松动。

在实际设备应用中，这类螺母的动平衡性能也很关键，因为数控设备的主轴转速往往能达到八千到一万五千转，部分精雕机甚至更高，如果螺母的质量分布不均，高速旋转时会产生离心振动，直接反映在加工表面的振纹上，还会加剧主轴轴承的磨损。所以设计时各个卡槽、切削面的位置度公差都控制在0.02mm以内，保证整体的质心和螺纹轴线重合，满足G2.5级的动平衡要求，适配高速加工场景。

选材上一般会选用优质合金钢做整体淬火处理，硬度达到HRC45-50，既有足够的强度承受拧紧时的扭矩，不会因为长期反复拆装出现螺纹滑牙、卡槽变形，又有合适的韧性，避免拧紧时受力崩裂。表面做发黑或者镀镍处理，提升防锈能力，在切削液喷淋的加工环境里能长期使用不生锈，保证螺纹配合的顺畅性。

很多一线操机人员在使用这类螺母的时候容易忽略一个细节，就是螺母和夹头的配套顺序，必须先把夹头压入螺母的卡槽，再装入刀具后整体旋入刀柄，如果直接把夹头放进刀柄再拧螺母，很容易导致夹头偏斜，不仅夹不紧刀具，还会划伤夹头和螺母的锥面。这个螺母的内孔卡槽位置就是专门设计来卡住ER夹头的卡簧位，让夹头和螺母形成一个预装组件，方便快速换刀，这也是ER快换刀柄系统能实现快速换刀的结构基础。

从安装适配的角度来说，这个ER16螺母只能适配ER16规格的弹性夹头，不能和ER11、ER20等其他规格的螺母混用，不同规格的螺纹尺寸、锥面角度、内孔大小都有差异，强行混用会导致夹头无法夹紧，甚至损坏刀柄和螺母。在日常维护中，每次换刀的时候要清理螺母内锥面和螺纹上的切屑、切削液残留，避免杂质进入配合面导致拧紧扭矩不准，长期使用后如果发现卡槽磨损、螺纹滑牙，就要及时更换，避免加工过程中螺母松动导致刀具飞出的安全事故。

在小型自动化加工单元里，这类螺母的可靠性直接影响设备的无人化运行时长，如果螺母夹紧力不足，加工过程中刀具窜动会导致工件报废，甚至撞坏主轴，所以看似是很小的一个标准配件，实际在整个刀具装夹系统里的作用是不可替代的，结构上的每一个尺寸细节，都是为了保证装夹精度、可靠性和操作便利性，经过了几十年的行业应用迭代，已经形成了成熟的标准化尺寸体系，不同厂家生产的ER16螺母只要符合标准尺寸，都可以通用互换，降低了设备的维护成本。
