直齿半圆键槽加工用键座铣刀结构

在轴类零件的键槽加工工序里，直齿半圆键座铣刀是专门适配卧式铣床、键槽铣床使用的成型切削刀具，主要用于加工GB/T1098规定的普通型半圆键槽，这类键槽广泛出现在减速机输入输出轴、电机传动轴、机床主轴等需要周向扭矩传递的连接部位，相比普通键槽铣刀，成型刀体的轮廓能一次走刀完成半圆键槽的圆弧底面与两侧直壁加工，无需分层修型，加工后的槽型轮廓度能稳定控制在0.02mm以内，避免后续装配时键与槽的配合间隙过大导致的传动冲击问题。

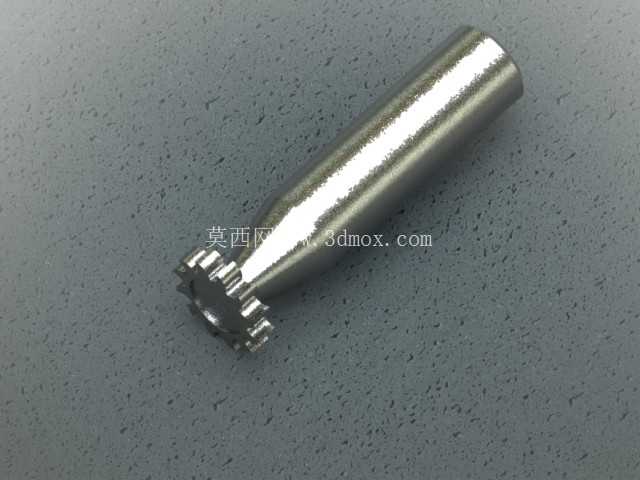

从结构设计来看，这款铣刀采用整体硬质合金或者高速钢材质的一体式结构，工作端的齿型为直齿分布，每个刀齿的前角根据加工材质不同做了差异化设计：加工45号钢等中碳钢时前角取8°-10°，加工铝合金等软质金属时前角可放大到15°，后角统一取6°-8°，既保证刀齿的切削锋利度，又能避免后角过大导致刀齿刚性不足、加工时出现振纹。刀齿的齿背采用铲背结构，刃磨时只需要修磨前刀面就能保持原有成型轮廓，大幅降低刀具重磨的难度，车间操作工不需要专用工装就能完成刃磨作业，适配批量加工场景下的刀具维护需求。

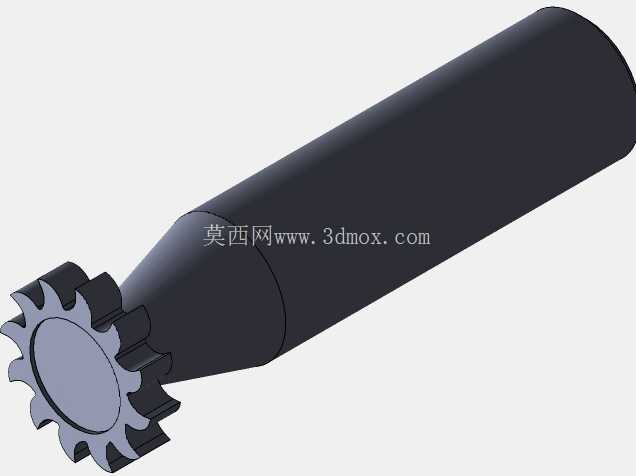

刀体的柄部采用直柄设计，直径公差控制在h6级别，能适配ER弹簧夹头、钻夹头等通用刀柄装夹，装夹时的悬伸长度建议不超过刀体直径的3倍，避免长悬伸带来的让刀问题。刀体从柄部到切削端的过渡段采用1:20的锥度过渡，既提升刀体整体的抗扭刚性，又能避免加工时切屑堆积在柄部与切削段的衔接位置，排屑槽采用直槽设计，槽底圆弧半径取1.5mm，切屑能顺着直槽快速排出，不会在槽内挤压刮伤已加工的键槽侧壁。

实际加工场景中，这款铣刀的切削参数需要根据加工材质调整：加工调质处理的40Cr轴类零件时，线速度控制在25-30m/min，每齿进给量取0.02-0.03mm/z，走刀一次就能完成深度2-6mm的半圆键槽加工，加工后的槽壁粗糙度能达到Ra1.6，不需要后续钳工修磨就能直接装配半圆键。如果是加工不锈钢类难加工材质，需要适当降低线速度到15-20m/min，同时配合乳化液充分冷却，避免刀齿切削温度过高出现烧刀崩刃问题。

安装边界上，这款铣刀的装夹同轴度需要控制在0.01mm以内，装夹后需要打表检测刀齿的径向跳动，跳动超差会导致加工出的键槽宽度超差，甚至出现单齿负载过大崩齿的问题。加工前需要对刀确认刀具中心与轴类零件的中心重合，对刀偏差超过0.05mm就会导致加工出的半圆键槽对称度超差，后续装配时键的侧面受力不均，传动过程中容易出现键剪切失效的问题。

不同于普通立铣刀靠插补铣削成型键槽的方式，这款成型铣刀的轮廓直接匹配半圆键的截面形状，加工时不需要机床做圆弧插补运动，普通的手动铣床就能完成高精度键槽加工，对设备的数控功能要求低，适配中小型机械加工车间的设备条件，在减速机制造、电机生产、机床配件加工等行业的轴类零件加工工序中应用十分广泛。刀体的切削端齿型做了端刃过中心设计，除了圆周铣削之外，还能直接垂直下刀进给到槽深位置，不需要预先钻工艺下刀孔，能减少工序步骤，提升单件加工效率。

在刀具耐用度方面，整体硬质合金材质的这款铣刀加工中碳钢零件时，单次刃磨后的加工寿命能达到80-100件，高速钢材质的刀具寿命在20-30件，车间可以根据自身的加工批量选择对应材质的刀具，小批量修配作业选高速钢材质成本更低，大批量流水线生产选硬质合金材质能减少换刀频次，提升整体加工效率。加工过程中需要注意，走刀到半圆槽的圆弧终点位置时，需要短暂停留0.5-1s，避免让刀导致槽底圆弧轮廓不完整，影响键与槽的配合接触面积。
