圆盘锯齿式切削铣刀结构设计

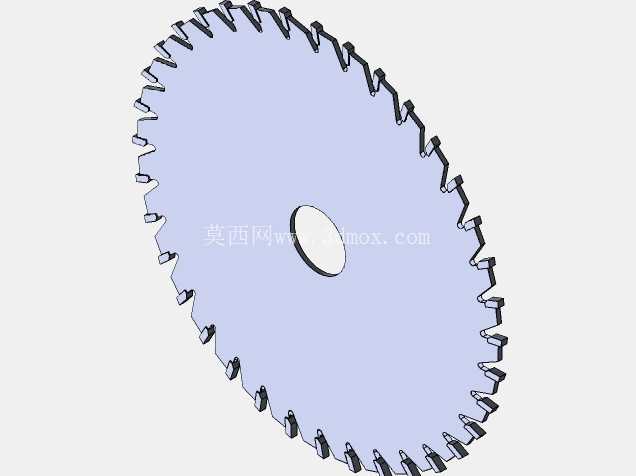

　　这款圆盘式锯齿铣刀主要面向金属切削加工场景，可适配立式铣床、卧式铣床以及专用锯切设备，在型材下料、铸件浇冒口去除、有色金属板材切边、窄槽铣削等工序中承担核心切削功能，尤其适合批量加工中对中低碳钢、铝合金、铜合金等材料的定尺切断与成型加工，相比普通直齿锯片铣刀，其齿形排布经过优化，切削过程中排屑顺畅，单次进给可实现更大的切削深度，减少走刀次数，提升加工节拍。从结构设计来看，刀体整体采用圆盘式布局，中心设置标准安装孔，可直接与机床主轴的刀杆配合定位，安装孔与刀体端面的垂直度公差控制在0.02mm以内，保证高速旋转时的动平衡性能，避免切削过程中出现振刀、打齿的问题。

　　刀体周向均匀分布切削齿，每个刀齿都设置了合理的前角与后角，前角根据加工材料特性设计为12度，可有效降低切削阻力，减少机床主轴负载；后角设计为8度，既保证刀齿的切削锋利度，又能兼顾刀齿的刃口强度，避免断续切削过程中出现崩刃。齿间的容屑槽采用圆弧过渡设计，槽深与齿距匹配，切削产生的切屑可顺着容屑槽顺利排出，不会在齿间堆积造成二次切削，影响加工表面质量。设计过程中首先确定刀体的核心参数，根据常用加工场景的切削深度需求，确定刀体的外径尺寸，保证切削时刀体有足够的悬伸长度覆盖加工深度，同时避免刀体直径过大导致刚性不足；中心安装孔的尺寸匹配通用铣床的标准刀杆直径，无需额外定制转接套，降低现场使用的适配成本。

　　刀体厚度根据常见的切槽、下料宽度需求设计，在保证刀体整体刚性的前提下控制厚度，减少切削过程中的材料损耗，同时降低切削时的侧向力。刀齿的排布采用等齿距设计，每个刀齿的切削刃口都做了微小的倒角处理，提升刃口的抗冲击性能，在铸件浇冒口去除这类存在断续冲击的加工场景中，可有效延长刀具的使用寿命。安装边界方面，这款铣刀安装时需配合对应直径的压紧法兰，法兰压紧面的平面度需达到0.01mm，夹紧时采用对角交替拧紧的方式，保证刀体受力均匀，避免夹紧变形导致刀体端面跳动超差。安装后需先进行低速空转测试，检查刀体的径向跳动与端面跳动，径向跳动控制在0.03mm以内，端面跳动控制在0.02mm以内，确认无异常振动后再进行切削作业。

　　切削参数匹配上，加工铝合金材料时可采用较高的切削线速度，配合大进给量，实现高效切削；加工中碳钢材料时适当降低线速度，配合切削液使用，降低刃口温度，减少刀具磨损。在实际生产场景中，这类圆盘铣刀常被用于五金加工车间的型材下料工序，相比砂轮片切割，其切削精度更高，切口平整无毛刺，后续无需额外的打磨工序，可直接进入下一道加工环节；在铸造车间的铸件清理工序中，可快速去除铸件的浇冒口与飞边，作业效率是传统手工打磨的数倍，且加工质量更稳定。设计时还考虑了刀体的重复刃磨性能，刀齿预留了足够的刃磨余量，当刃口磨损后，可通过工具磨床重新修磨前角与后角，多次重复使用，降低生产现场的刀具使用成本。刀体的基体材料选用韧性较好的合金结构钢，切削刃部分可根据需求焊接硬质合金刀片，进一步提升刀具的切削性能与使用寿命，适配更高硬度材料的加工需求。整体结构没有多余的复杂设计，所有尺寸都围绕通用机床的安装标准与常见加工场景的需求设定，兼顾了通用性、实用性与经济性，适合机械加工车间的常规切削作业使用。
