数控Z轴钻床连接适配构件

在数控钻削加工的工位布局中，Z轴进给端的刀具装夹同轴度、连接刚性直接决定了孔位加工的形位公差精度，这款适配构件正是为解决标准主轴与非标钻削组件的连接匹配问题设计的。从实际加工场景来看，车间内的数控立钻、台钻在进行小直径深孔钻、阶梯钻或者特殊倒角工序时，经常会遇到原厂主轴接口与定制刀杆、多轴钻头等附件不匹配的情况，若直接采用过渡套叠装的方式，累计同轴度误差很容易超过0.02mm，加工时不仅会出现孔径扩超、孔壁振纹的问题，严重时还会出现钻头崩断的风险，这款适配构件就是作为主轴端与功能附件之间的刚性连接载体，消除多层转接带来的精度损失。

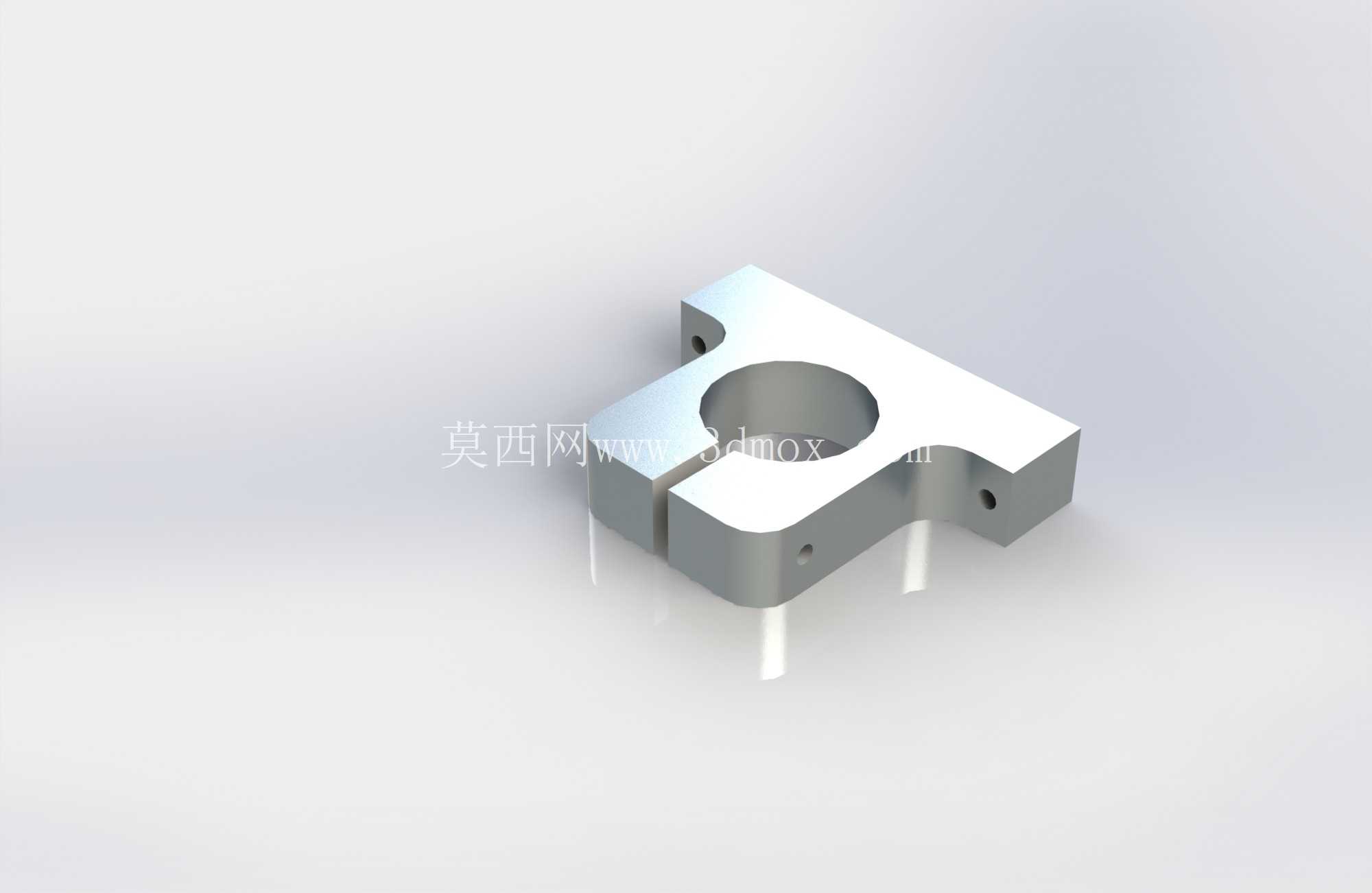

从结构设计思路来看，构件主体采用一体化铣削成型的块状基体，中间设置大直径的中心通孔，这个孔位是与主轴端定位轴颈配合的核心基准，孔壁的公差带按照H7级精度设计，装配时可以通过热装或者压装的方式与主轴定位段实现无间隙配合，避免高速旋转时出现偏心晃动。基体两侧延伸出对称的安装翼板，翼板上预留了多个沉头安装孔，这些孔位的位置度公差严格控制在0.01mm以内，既可以用来固定多轴钻削头、倒角器等前端功能附件，也可以加装冷却管路支架、行程挡块等辅助组件，翼板的厚度经过刚性校核，在Z轴最大进给抗力下形变量不超过0.005mm，不会因为切削受力出现连接松动。基体侧面还设置了两个径向的紧定螺钉孔，装配完成后可以拧入紧定螺钉顶紧主轴定位轴颈，进一步防止旋转过程中构件与主轴出现相对滑移，适配高转速、大进给的粗加工工况。

从安装边界尺寸来看，这款适配构件的中心通孔直径覆盖常规数控钻床Z轴主轴的常见轴颈尺寸，整体横向安装翼展控制在合理范围内，不会超出钻床工作台的加工行程边界，安装后构件下端面与主轴端面的贴合度经过研磨处理，接触面的平面度不超过0.003mm，保证连接刚性的同时，不会因为贴合面存在间隙导致加工时出现振颤。构件底部的开槽结构是为了避让主轴端的键槽或者定位销，装配时无需额外打磨主轴原有结构，直接对位卡入即可完成初步定位，大幅缩短现场安装调试的时间。

在实际应用中，这款适配构件不仅可以用于常规的金属钻削加工工位，在木工数控钻、PCB板钻孔设备的Z轴改造场景中也能适用，只要匹配对应的中心孔尺寸，就可以快速实现不同品牌、不同规格钻削附件的跨设备通用，减少车间内备用转接件的库存种类。设计时特意将所有安装孔的位置做了通用化处理，孔距符合行业内常用钻削附件的安装孔位标准，不需要用户自行二次打孔加工，拿到构件后可以直接完成装配，适配小批量多品种的加工产线快速换型需求。构件的边角位置都做了R角过渡处理，避免安装调试时尖锐边角划伤操作人员，同时也减少应力集中点，提升构件在反复交变切削力作用下的使用寿命，即使在长时间满负荷加工工况下，也不会出现基体开裂、连接孔变形的问题。
