直角式外螺纹连接角阀结构设计

　　这款角阀的结构设计围绕直角转向的流体通断需求展开，主体采用方形阀身搭配两端外螺纹接口的布局，区别于常规圆柱形阀身的设计，方形结构在安装时可借助普通扳手直接夹持阀身完成紧固，无需额外设计夹持卡位，能有效降低安装过程中阀件跟转的概率，适配狭小管路排布空间内的安装操作。从应用场景来看，这类角阀多用于民用供水、小型气动回路、低压流体输送管路的支路通断控制，常见于卫浴供水支路、设备冷却水支路、小型气动控制支路等位置，承担支路流体截断、流量调节的作用，相比直通式阀件，直角结构能直接完成管路90度转向，减少管路中弯头配件的使用，降低管路接头泄漏的风险点。设计过程中优先考虑了安装边界的适配性，两端外螺纹接口采用同轴垂直布局，

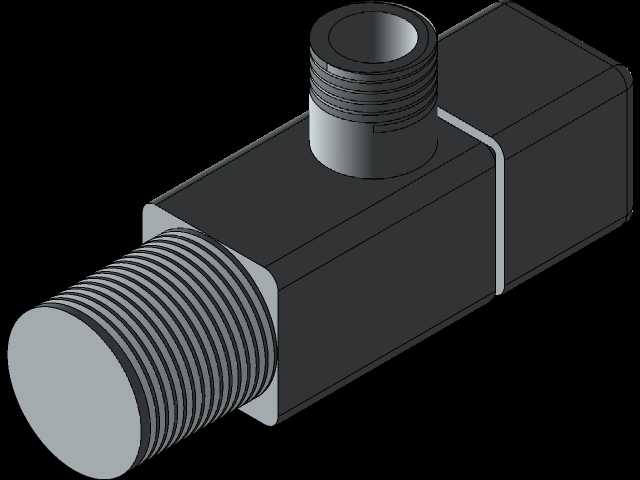

　　接口轴线与阀身方形端面保持平行，安装时螺纹旋入深度的预留空间可覆盖常规管路螺纹的啮合长度，阀身方形结构的棱角做了小圆弧过渡处理，既避免加工过程中应力集中导致的开裂问题，也能防止安装操作时棱角划伤施工人员。功能特性上，阀体内的流道采用平滑圆弧过渡设计，没有直角突变的流道结构，能减少流体通过时的局部阻力，降低流道内的湍流噪声，同时避免杂质在流道拐角处沉积造成的堵塞问题。阀身的壁厚设计兼顾了结构强度与材料成本，在额定工作压力下，阀身各部位的应力分布均匀，螺纹连接处的壁厚做了局部加厚处理，抵消螺纹加工带来的强度削弱，长期使用下不会出现螺纹开裂、阀身变形的问题。从建模逻辑来看，建模时先完成阀身主体的方形基体绘制，

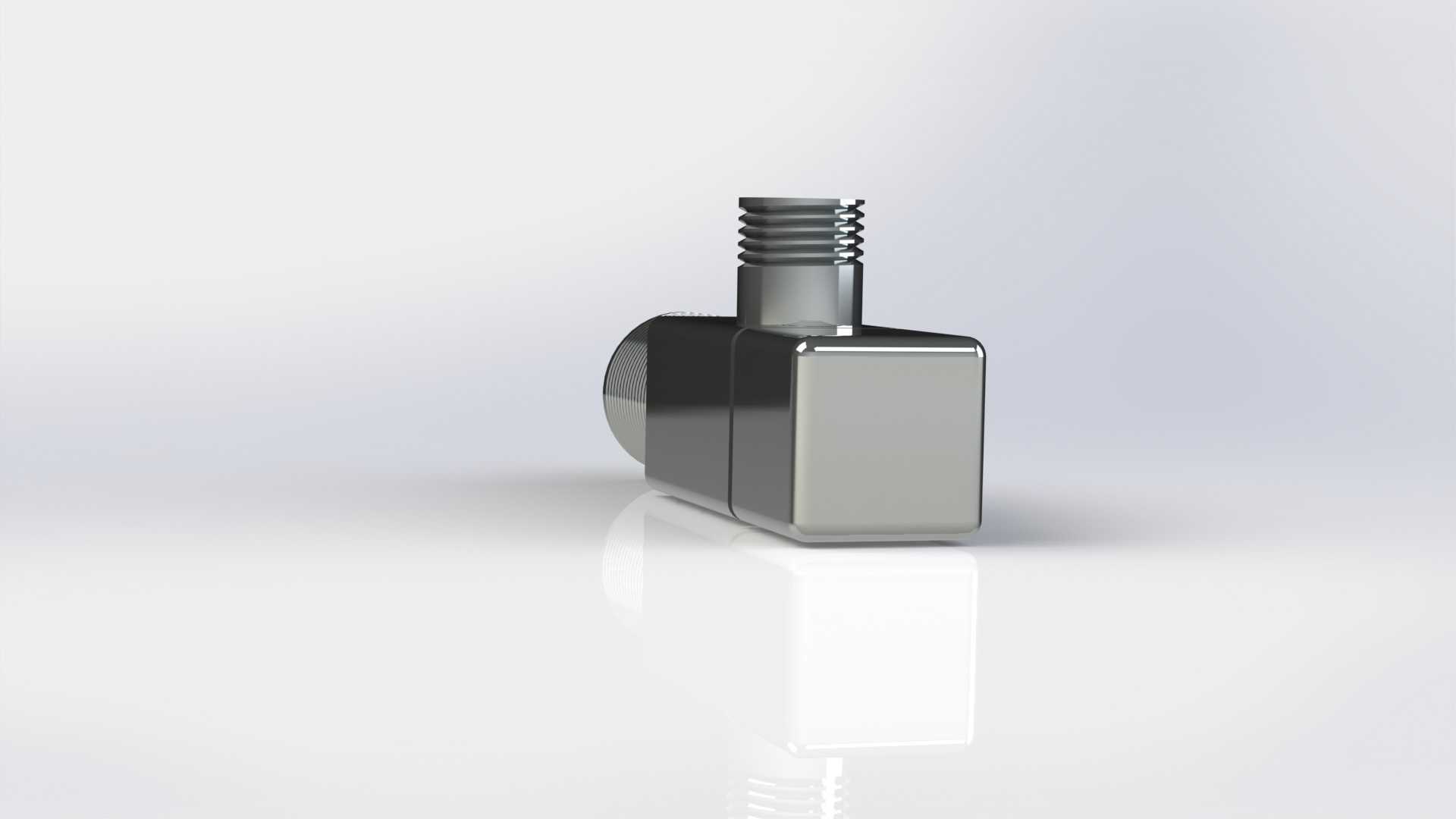

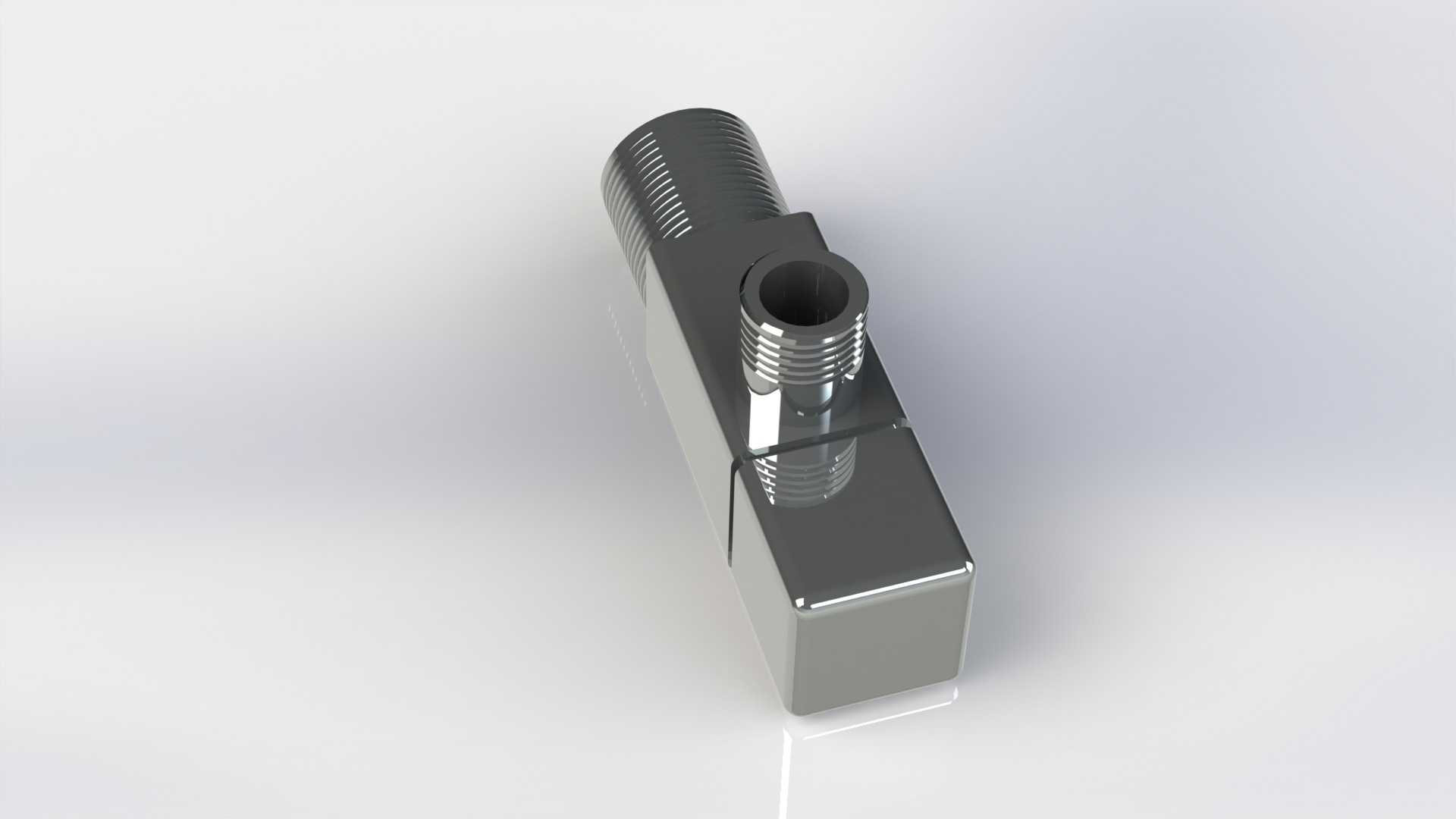

　　再通过布尔运算切除出内部直角流道，之后分别在两个垂直端面绘制外螺纹特征，螺纹特征的牙型、螺距符合常规管路连接螺纹的标准参数，能和市面上通用的内螺纹管路配件直接适配，无需额外加工转换接头。阀身表面的金属质感处理是为了直观呈现成品的金属加工效果，方便设计人员提前验证成品的外观表现，建模时未标注具体尺寸参数，可根据实际使用场景的管路通径需求，等比例缩放调整各部位尺寸，适配不同通径的管路使用需求。安装时需注意两个接口的连接管路走向，确保阀身的安装位置预留足够的操作空间，方便后续手动操作阀件完成通断控制，同时阀身的安装方向要匹配流体流向，避免反向安装导致的密封失效问题。
