立式螺旋物料垂直输送设备结构设计

在铸造车间的砂处理、旧砂回收以及造型辅料输送环节，垂直方向的物料转运一直是产线布局里的痛点——水平输送设备占用过多平面空间，斗式提升机又存在物料卡滞、残留结块的问题，立式螺旋输送设备的应用刚好填补了这一场景的空白。这套立式螺旋输送结构，核心是依靠筒体内连续旋转的螺旋叶片，将下部进料口投入的散状物料沿着筒体轴线方向持续向上推送，最终从上部侧置的出料口排出，全程在封闭筒体内完成输送，既避免铸造粉尘外溢影响车间环境，也能减少物料在转运过程中的撒落损耗。

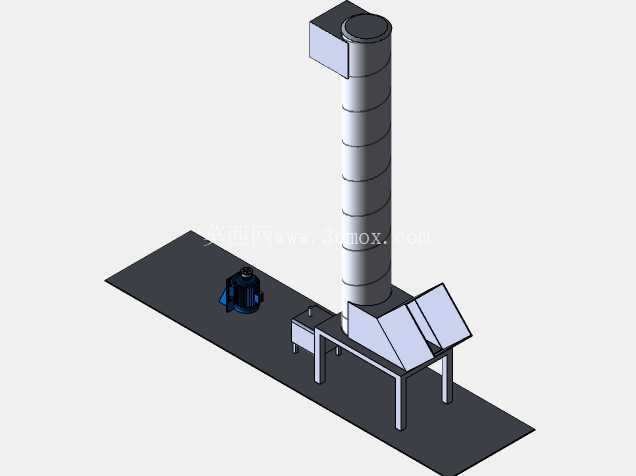

从结构设计逻辑来看，整套设备的受力框架做了分层处理：下部进料段设置了倾斜的接料斗，接料斗的倾斜角度参考了铸造用砂、煤粉等散料的自然安息角设计，避免物料在料斗内堆积架桥，接料斗下方通过型钢焊接的支腿直接落地承载，支腿的间距预留了现场安装时的地脚螺栓固定空间，同时支腿旁预留了驱动单元的安装位，将驱动电机布置在筒体下部侧方，相比顶部驱动的结构，大幅降低了设备上部的承重载荷，也减少了日常维护时高空作业的风险。筒体部分采用分段式法兰连接结构，每段筒体的长度控制在常规运输尺寸边界内，方便现场转运与拼接，筒体内壁与螺旋叶片的间隙控制在散料输送的合理范围，既避免间隙过大导致物料回落影响输送效率，也防止间隙过小造成叶片与筒壁摩擦卡滞。上部出料口采用侧置斜口设计，出料方向可根据现场接料设备的位置调整法兰朝向，适配不同产线的布局需求，筒体顶部设置了端盖与防尘密封结构，避免输送过程中粉尘从顶部溢出，同时预留了检修口，方便后期检查螺旋轴的上端轴承磨损情况。

安装边界方面，整套设备的底座为矩形焊接钢结构，安装时需要保证底座平面的水平度偏差控制在允许范围内，避免螺旋轴运转时出现偏摆，加剧轴承与叶片的磨损；设备的垂直高度可根据现场的物料提升需求调整筒体段数，不过需要注意当提升高度超过一定阈值时，要在筒体中部增加辅助支撑固定点，与车间的钢结构立柱或者墙面做刚性连接，避免设备运转时产生共振。驱动端的传动结构采用皮带传动搭配减速机的组合，既可以通过皮带轮的配比调整螺旋轴的运转转速，适配不同堆积密度、不同粒度的物料输送需求，皮带传动本身也能起到过载保护的作用，当进料过多出现卡料时，皮带打滑可以避免电机过载烧毁。进料段还设置了简易的导流结构，让进入筒体的物料可以均匀落在螺旋叶片的进料端，避免单侧进料导致螺旋轴受力不均，长时间运转出现轴弯曲变形的问题。

在实际选型应用时，这类立式螺旋输送设备除了铸造车间的散料输送，也可用于建材、粮食加工等行业的颗粒状、粉状物料垂直提升，设计时需要根据输送物料的磨琢性调整螺旋叶片的材质与厚度，比如输送铸造旧砂这类磨琢性较强的物料时，叶片表面可做耐磨堆焊处理，延长设备的使用寿命；输送流动性较差的粉状物料时，可在料斗位置增加小型振动破拱装置，避免物料架桥导致进料中断。整套结构的三维建模过程中，对所有的焊接件、标准件都做了装配干涉检查，螺旋叶片的螺旋线参数按照输送量要求做了匹配计算，确保螺距、轴径、叶片直径的参数组合可以满足设计输送能力的要求，支腿、法兰等连接部位的螺栓孔位都做了标准化设计，方便现场安装时直接对位装配，不需要二次打孔修改。
