可移动升降式倾斜皮带输送设备结构

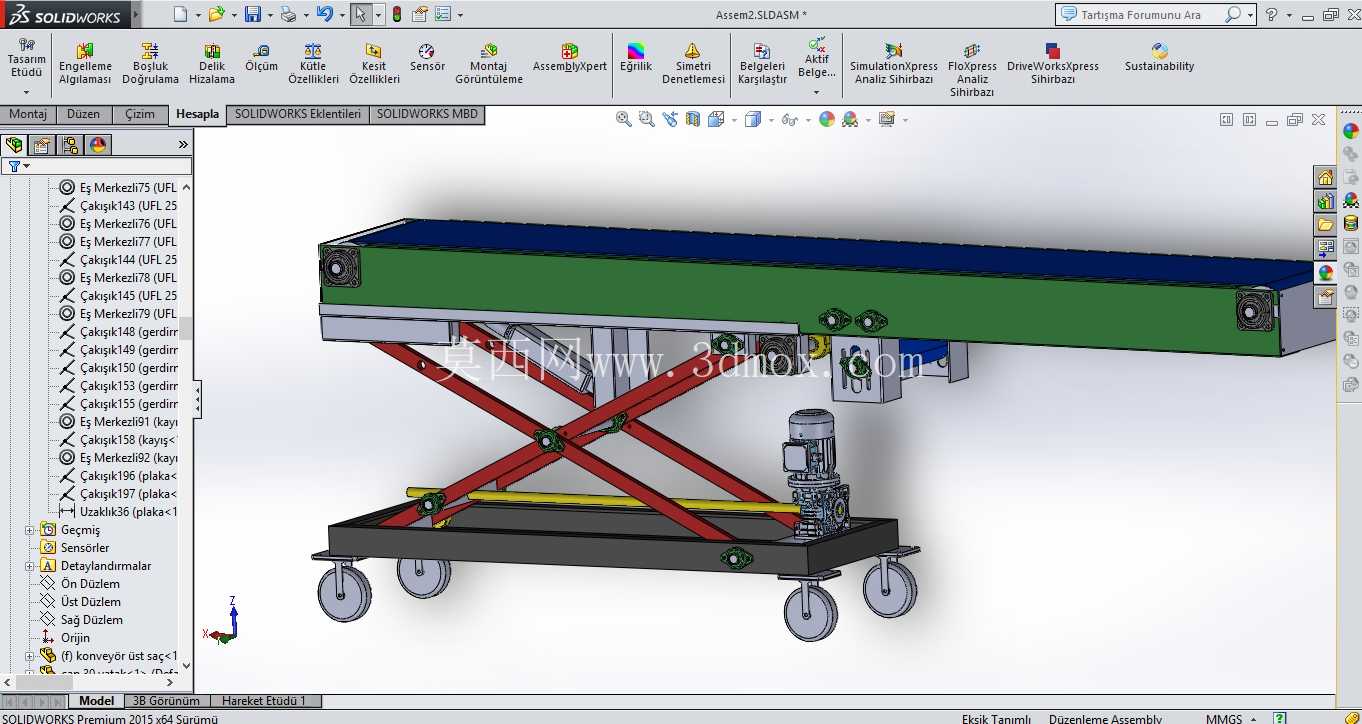

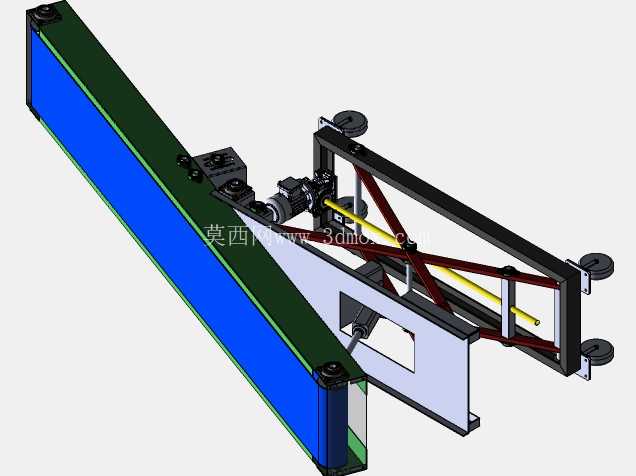

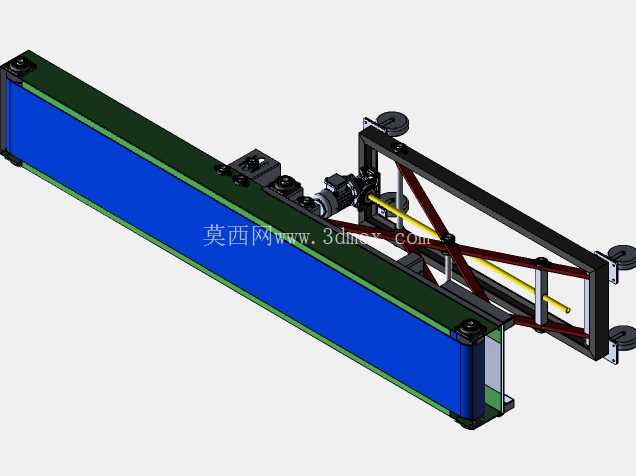

　　这款带升降调节功能的倾斜皮带输送设备，主要面向车间内零散工位间的短距离物料转运场景，常见于机加工车间工序间工件流转、小型装配线的物料上料、仓储区域的散件分拣输送环节，尤其适配需要频繁调整输送高度、变换作业点位的柔性生产场景，区别于固定安装的长距离输送线，该设备无需做地面预埋固定，可随生产布局调整快速移位，适配多品种小批量的离散制造作业需求。设备底部配置四个带刹车的万向脚轮，单轮承载按常规工位输送载荷设计，可满足单人推动移位的操作需求，移位到指定工位后踩下刹车即可锁定位置，避免作业过程中设备滑移；底部框架采用矩形钢管焊接成型，框架内部预留了驱动电机、电气控制元件的安装空间，剪叉升降机构的铰接点全部采用带自润滑衬套的销轴连接，减少日常维护的润滑频次，升降驱动采用电动推杆配合剪叉臂实现，可根据上下料点位的高度差调整输送段的倾斜角度与整体高度，调整范围覆盖常规作业台面到料箱堆放高度的区间，无需额外配置过渡接料板。

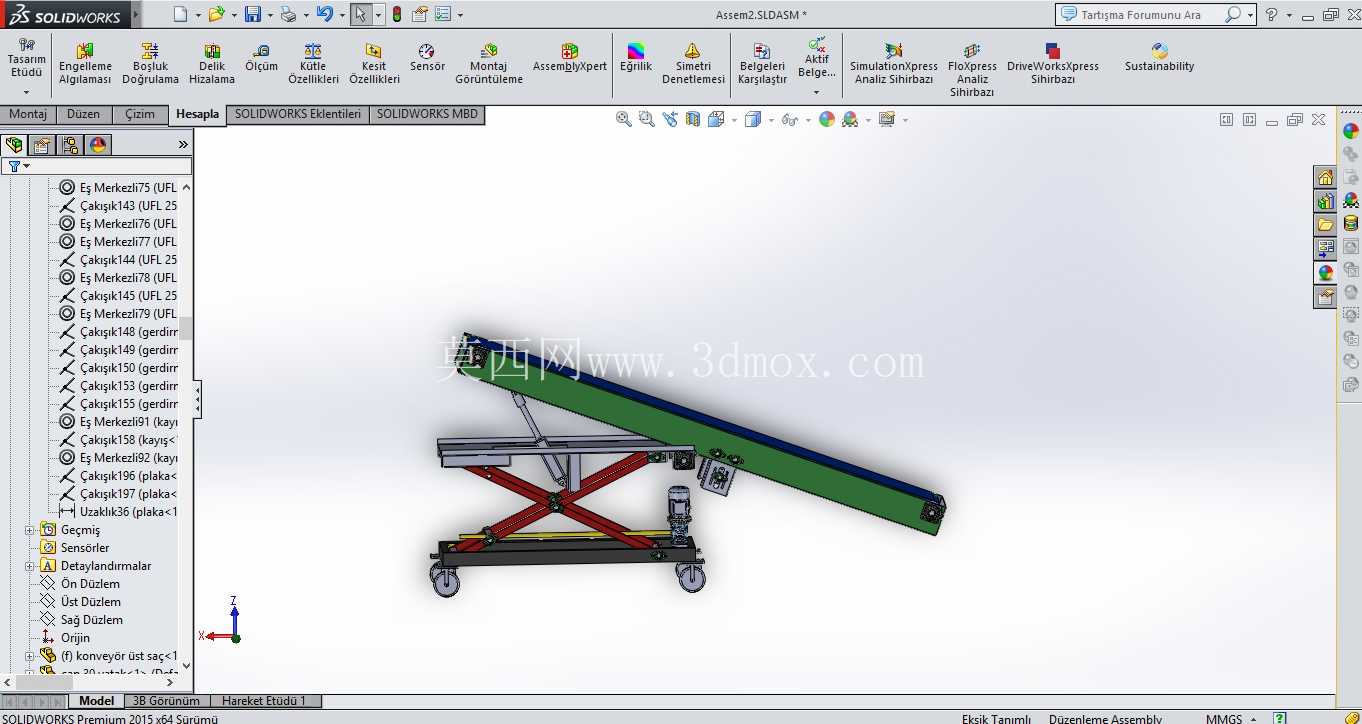

　　输送段主体采用倾斜布置的皮带输送结构，皮带两侧设置挡边，避免输送小尺寸工件、散状物料时从侧边滑落，输送段的机架采用铝型材与钢板折弯件组合装配，既保证整体结构刚度，又控制设备整体自重，方便移位操作；主动辊筒布置在输送段高端位置，增大皮带包角提升传动效率，从动辊筒配置张紧调节机构，可在皮带长期使用出现松弛后快速调整张紧度，避免皮带打滑跑偏。设计过程中优先考虑了工位适配的灵活性，剪叉机构的铰接点位置经过受力校核，保证在最高升降位置时整体结构的稳定性，不会因单侧上料出现侧倾风险；设备整体的外形宽度控制在常规车间通道通行尺寸范围内，可顺利通过车间内的人行通道、设备间的预留间隙，不会占用过多作业空间；输送段的倾斜角度调整范围覆盖15度到35度区间，可适配不同高度差的上下料需求，当需要对接不同高度的加工设备进料口时，无需额外垫高设备本体，仅通过升降机构调整即可完成对接。

　　设备的电气控制元件全部集成在底部框架的侧边控制盒内，操作按钮布置在便于操作人员触及的位置，可实现输送启停、升降调整的独立控制，控制线路全部沿机架内部走线，外部无裸露线缆，避免车间作业过程中线缆被工件勾挂造成损坏；皮带下方设置托辊支撑，避免输送较重工件时皮带出现下凹变形，托辊间距根据常规输送工件的单重设计，保证输送过程中皮带运行平稳，不会出现工件卡顿、滑落的问题。

　　在安装边界方面，设备作业时无需额外固定，仅需保证放置地面平整，预留出设备升降时的前后伸展空间即可，最小作业占地仅需两平米左右，适合空间紧凑的小型加工车间、装配工位使用；设备的重心经过配平设计，在最大倾斜角度、最高升降位置时，重心投影始终落在四个脚轮的支撑范围内，保证作业过程中的抗倾覆稳定性，即使单侧放置待输送工件，也不会出现失稳风险。日常维护方面，仅需定期检查皮带张紧度、剪叉铰接点的润滑状态、脚轮的转动灵活性即可，无需复杂的拆解维护，适配车间一线操作人员的日常保养能力，降低设备的全生命周期使用成本。
