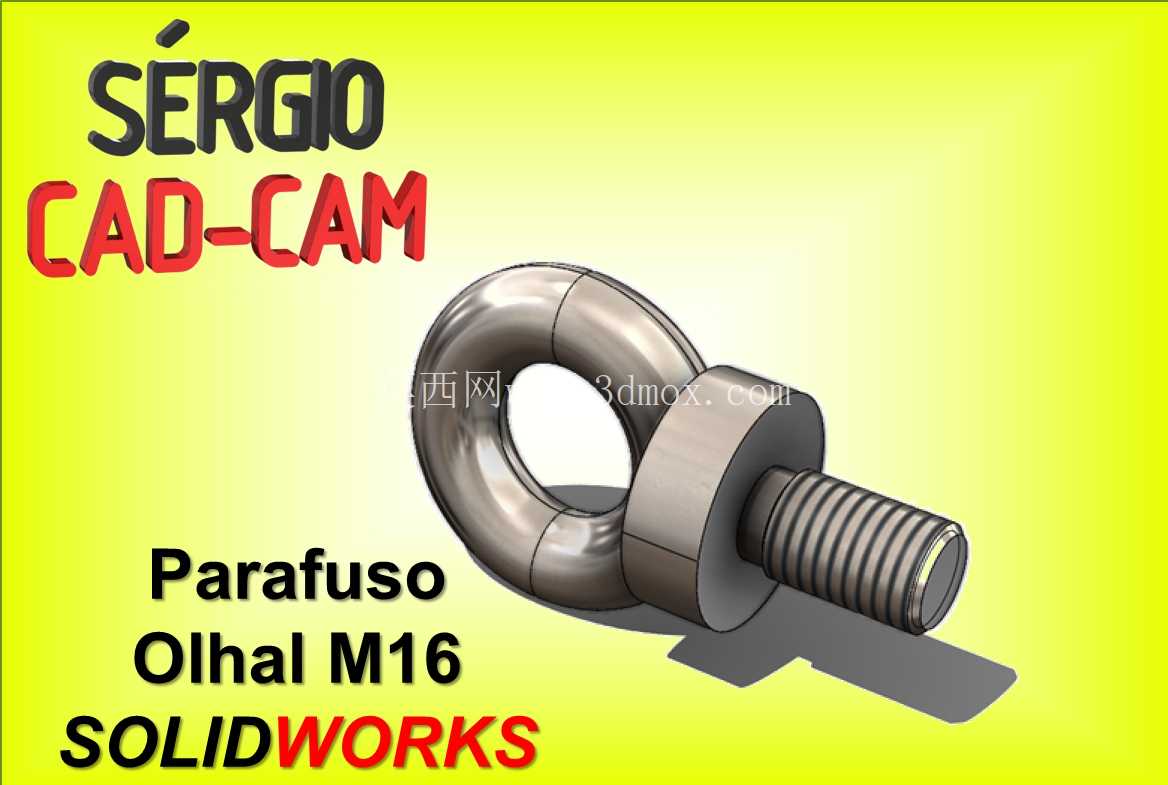

M16规格吊环螺栓紧固连接构件

　　在车间重型工装吊装、户外设备临时挂装、生产线模具转运等场景里，这类带环形吊耳的螺纹紧固件是出镜率极高的连接件，区别于普通外六角螺栓仅承担轴向锁紧的功能，它的环形结构直接集成了吊装受力点，不需要额外焊接吊耳或者配套卸扣就能完成挂接作业，能大幅减少现场工装准备的工序。从结构设计逻辑来看，环形吊耳与下方螺纹段采用一体式过渡结构，衔接位置做了圆弧卸荷处理，避免直角应力集中在长期受拉或者交变载荷下出现裂纹，这部分的圆角半径是建模时需要重点把控的参数，过小的圆角会直接导致应力集中系数飙升，过大则会挤占安装面的贴合空间，影响锁紧后的端面贴合度。

　　螺纹段采用标准M16公制粗牙螺纹，牙型角60度，螺距2mm，建模时螺纹收尾位置做了不完整牙段的自然过渡，没有采用全牙通切的简化处理，还原实际冷镦加工后螺纹末端的真实形态，避免装配时出现螺纹咬合卡滞的问题。环形吊耳的内孔直径经过适配，能够兼容常规规格的吊装吊钩、钢丝绳卸扣穿过，内孔表面做了圆弧过渡处理，没有尖锐棱边，防止吊装时钢丝绳被棱边切割出现断丝隐患，吊环的截面为圆形截面，受拉时应力分布更均匀，相比扁钢弯制的吊环抗变形能力更强。

　　安装边界方面，螺纹段下方的圆柱形轴肩是安装定位面，装配时该端面需要与被连接件表面完全贴合，轴肩直径大于螺纹大径，能够分散锁紧时的压应力，避免被连接件表面被压溃，建模时轴肩的平面度、与螺纹轴线的垂直度都做了公差匹配，保证安装后吊环的受力方向与螺纹轴线重合，不会出现偏载。实际使用中，这类构件既可以作为设备本体的永久吊装点，在设备出厂时就预装在壳体顶部，方便后续转运、安装时的吊装作业；也可以作为临时紧固件，在需要频繁挂接工装的工位上替代普通螺栓，兼顾锁紧和挂装的双重功能。

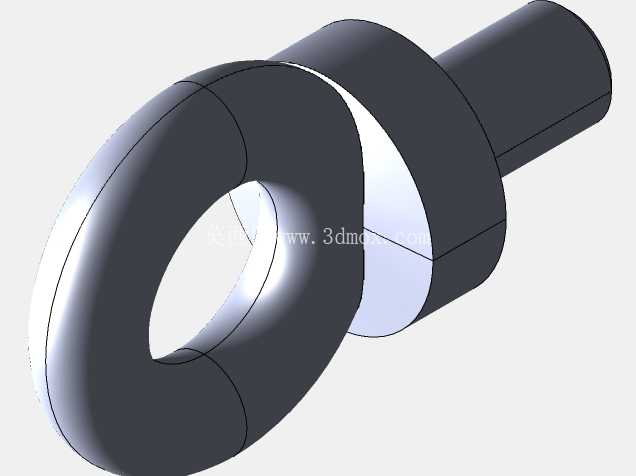

　　建模过程中，环形部分的曲面过渡是重点，需要保证环体各个位置的截面直径一致，避免出现局部截面缩小导致的受力薄弱点，螺纹部分采用螺旋扫描特征生成，还原真实牙型的同时，也预留了足够的装配间隙，和标准螺母的配合不会出现干涉。需要注意的是，这类吊环螺栓的受力方向有严格要求，仅适合沿螺纹轴线方向的垂直受拉，侧向受载会大幅降低其额定载荷，因此在结构设计时，轴肩端面的贴合度直接决定了受力方向是否正确，建模时轴肩与螺纹的同轴度公差设置也需要符合通用五金件的精度要求，避免安装后吊环出现歪斜，导致实际受力偏离设计方向。
