工业级开口销紧固连接件结构设计

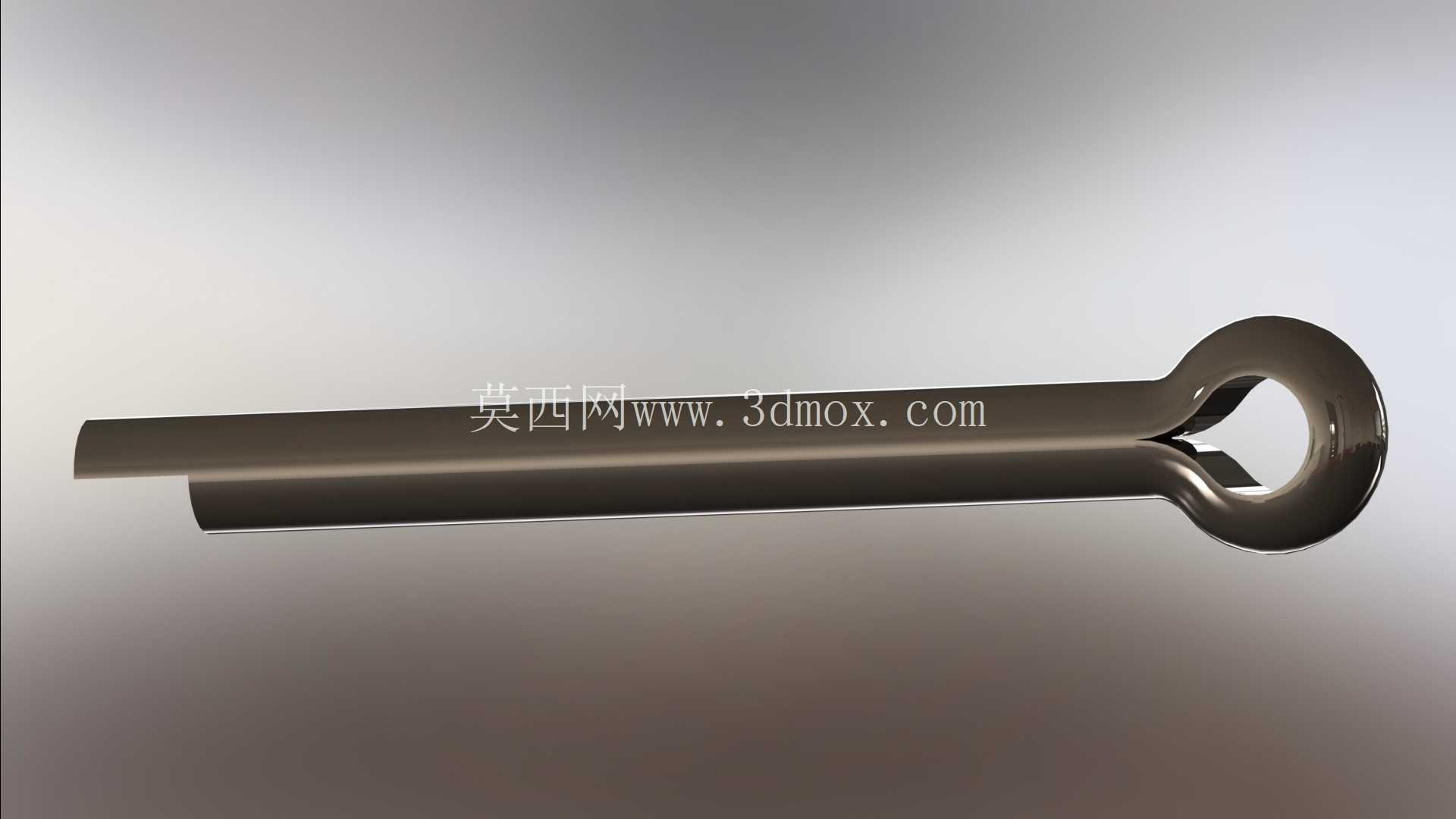

　　在各类机械装配场景中，开口销是应用极广的螺纹防松与销轴限位零件，尤其在存在振动载荷、交变冲击的设备连接部位，这类零件的结构合理性直接决定连接副的长期可靠性。日常做结构设计时，很多新手容易忽略开口销的安装边界细节，往往只按标准选公称直径，却没考虑销孔与销轴端部的配合间隙，导致装配后销脚掰开角度不足，运行中受振动脱落，引发设备故障。这款开口销的设计完全贴合实际装配需求，头部采用整圆卷制的环形结构，穿入销孔后环形端面能平稳贴靠在销轴或螺母的端面，不会出现局部应力集中割伤基体的问题，销身采用等截面半圆柱对合结构，两段销体的贴合面平整度控制到位，穿入销孔时不会出现卡滞，也不会因为销体变形刮伤销孔内壁，影响后续拆卸更换。

　　从安装边界来看，设计时预留了足够的销脚掰开空间，当销身完全穿过对应公称直径的销孔后，伸出的销脚长度满足掰开15到30度的操作空间要求，不会因为端部长度不足导致掰开后固定力不够，也不会因为过长在转动部位剐蹭周边零部件。在矿山设备的履带销轴连接、工程机械的液压管路接头防松、农业机械的传动连杆限位、普通输送设备的辊筒轴端固定这些场景里，这类开口销的使用频率极高，它不需要复杂的安装工具，只用尖嘴钳就能完成装配和拆卸，维护成本极低。设计过程中特意做了销身的圆弧过渡处理，头部环形和销身的衔接位置没有尖锐棱角，既避免了热处理时的应力集中导致零件断裂，也能防止装配时划伤操作人员。

　　很多现场维护人员都有过经验，劣质开口销在掰开销脚的时候容易从根部断裂，就是因为衔接位置没有做应力释放的圆弧过渡，加上材料热处理硬度控制不当，太脆容易断，太软又容易变形松脱。这款模型在结构设计时还原了实际生产中的工艺细节，销身的两个半圆柱段同轴度控制合理，穿入销孔时不会出现偏斜，头部的环形内径和对应销轴的端部倒角匹配，穿装时能顺着倒角顺利导入，不需要反复对位调整。在做设备选型配套时，开口销的选用必须匹配销孔的实际直径，不能用大直径的销强行敲入小销孔，那样会导致销身变形，失去防松效果，也不能用直径过小的销，那样装配后存在旷量，受振动时会在销孔内窜动，磨大销孔甚至剪断销体。

　　这款模型的尺寸参数完全适配常用的标准销孔系列，不管是配套螺栓螺母的槽型螺母防松，还是配套光轴的销轴轴向限位，都能满足安装要求。实际应用中，开口销的防松原理属于机械防松范畴，相比摩擦防松的弹垫、止动垫圈，它的防松可靠性更高，在强振动工况下不会因为预紧力衰退出现松脱，这也是为什么在重载、振动大的设备上，关键连接部位都会优先采用开口销做限位防松。设计时还考虑了拆卸复用性，销脚反复掰开弯折几次也不会出现断裂，满足设备日常维护时多次拆装的需求，不会因为一次拆卸就报废，降低现场维护的零件损耗成本。很多做三维建模的工程师在画这类标准件的时候，容易忽略销身的对合间隙，把两个半圆柱画成完全贴合的整圆，实际生产中开口销的两个销腿之间是存在微小间隙的，这样穿入销孔的时候能有轻微的变形余量，装配更顺畅，这款模型就还原了这个细节，不会出现和实际加工零件脱节的问题。在装配空间比较局促的位置，比如设备内部的狭小腔体内，开口销的头部环形尺寸不能过大，否则会和周边的壳体、管路产生干涉，这款模型的头部外径控制在合理范围，既保证了自身的结构强度，又不会占用过多安装空间，适配大部分紧凑结构的装配需求。
