使用 SolidWorks 焊件创建钢楼梯

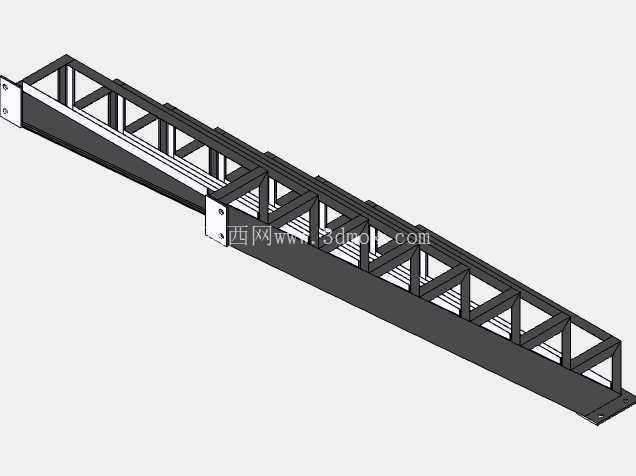

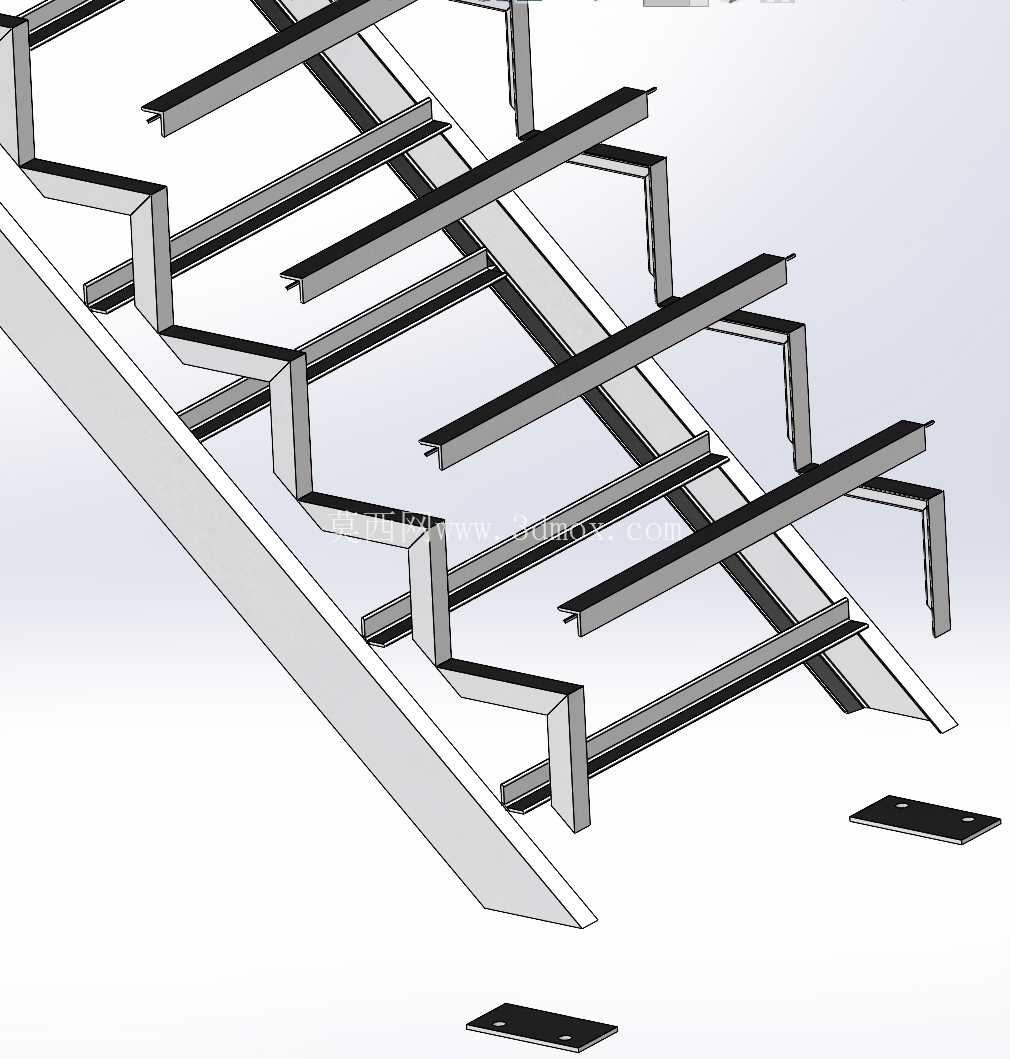

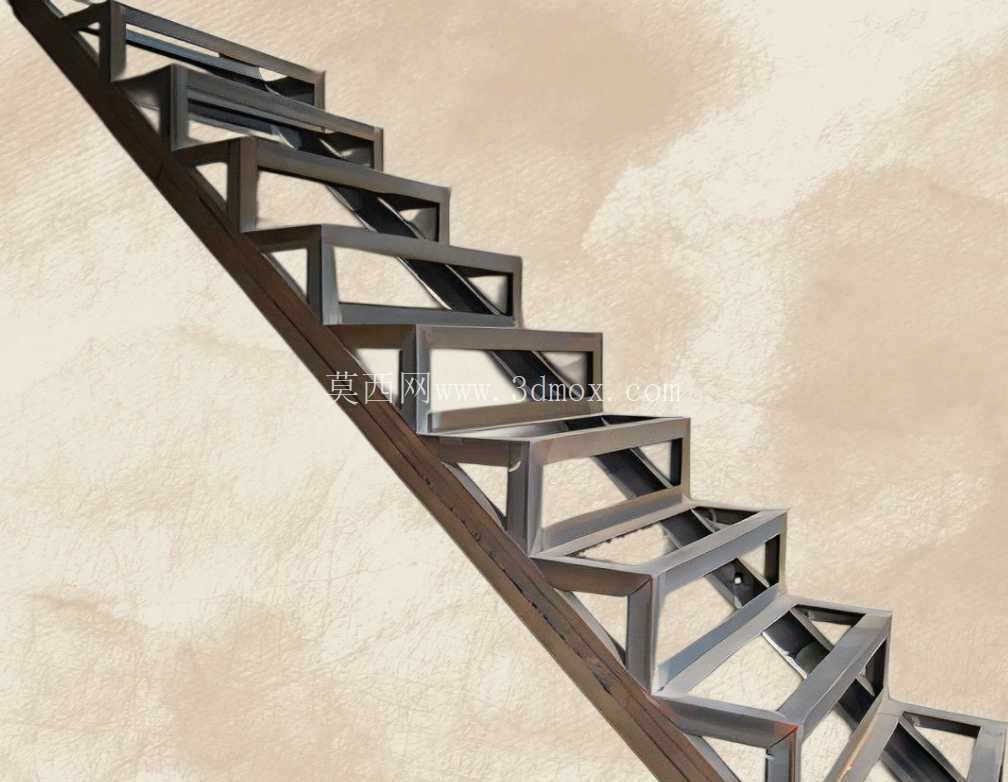

对于想要探索 3D 机械设计的初学者来说，在 SolidWorks 中创建钢楼梯焊件可能是一个引人入胜的项目。 本 SolidWorks 初学者教程将指导您完成整个过程，重点关注焊件的使用。 以下是使用 SolidWorks 制作钢楼梯焊件的步骤。创建钢楼梯焊件的步骤创建平面 1：首先设置第一个参考平面，它将作为 3D 草图的基础。3D 草图：使用 3D 草图工具勾勒出楼梯的基本结构。 该草图将指导结构构件的放置。焊件结构：激活 SolidWorks 中的焊件工具。 该工具允许您使用预定义的轮廓创建结构。选择轮廓：梁：使用通道 6 x 10 轮廓作为楼梯结构的主梁。 这提供了一个坚固的框架。台阶：使用 2 x 2 角型材作为台阶。 由于其强度和易于组装，这种选择在楼梯踏板中很常见。 修剪和延伸：利用修剪/延伸功能来调整横梁和台阶的长度。 这可确保所有组件无缝地组合在一起。 步骤的线性图案：要有效地创建多个步骤，请使用线性图案工具。 此功能允许您沿指定方向复制台阶轮廓，确保均匀的间距和对齐。 梁的剪切拉伸：应用剪切拉伸功能来修剪梁上的任何多余材料。 这一步对于实现愿望至关重要

d 楼梯形状并确保所有零件都符合设计约束。安装板的凸台拉伸：最后，使用凸台拉伸功能创建安装板。 这些板将用于将楼梯结构固定到周围环境。通过执行以下步骤，您可以在 SolidWorks 中有效地创建钢楼梯焊件。 这种练习不仅可以增强您对软件的理解，还可以磨练您设计实用的真实结构的技能。
