带内六角孔星形手拧调节旋钮结构

在各类工装夹具、检测治具、小型设备调节机构以及手动拆装频次较高的机械结构中，手拧调节件是兼顾手动操作便捷性与工具辅助锁紧能力的核心连接件，这款带内六角孔的星形手拧旋钮，正是针对这类场景设计的实用结构件。从实际使用场景来看，这类旋钮常应用在设备侧门的快速锁紧、工装定位块的位置微调、检测设备的治具快换、小型实验装置的装夹固定等环节，这些场景往往不需要大扭矩的强力锁紧，但要求操作人员无需额外携带扳手等工具即可完成松紧操作，同时在需要更大锁紧力、或者旋钮安装位置空间局促手指无法发力时，又能通过内六角扳手插入中心孔完成辅助锁紧或拆卸，避免纯手拧结构在需要稍大扭矩时出现打滑、无法锁紧的问题。

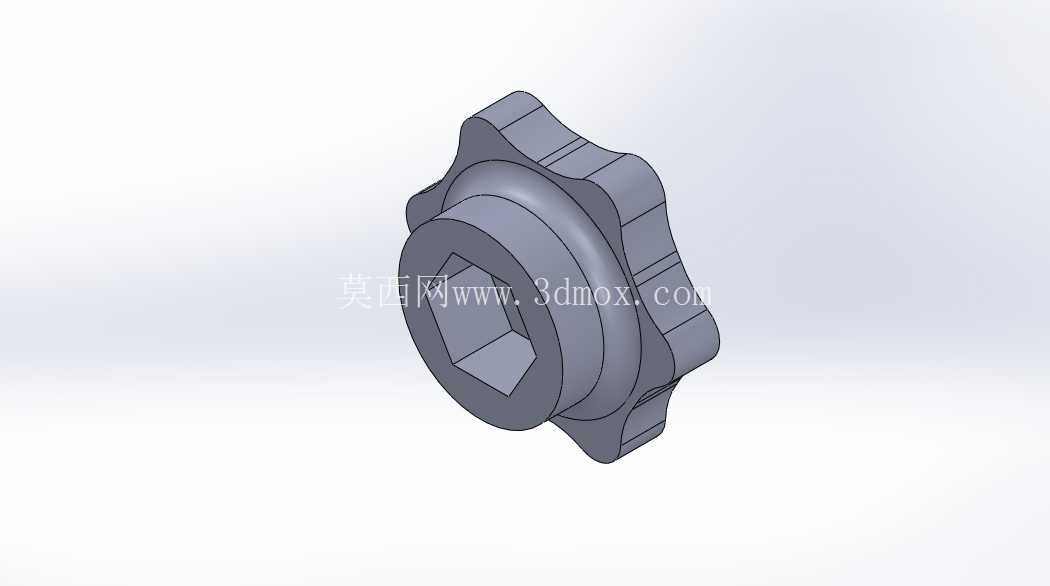

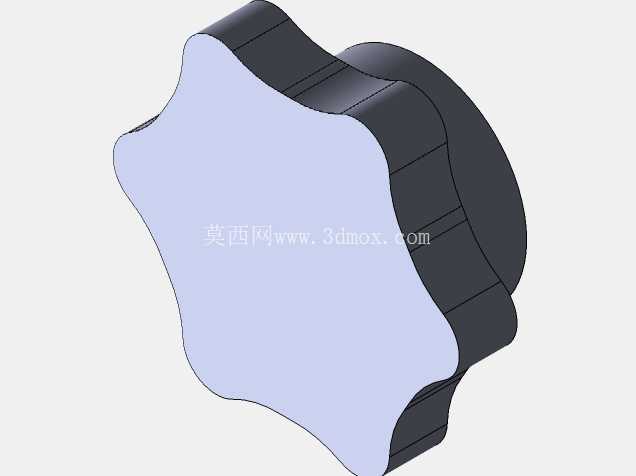

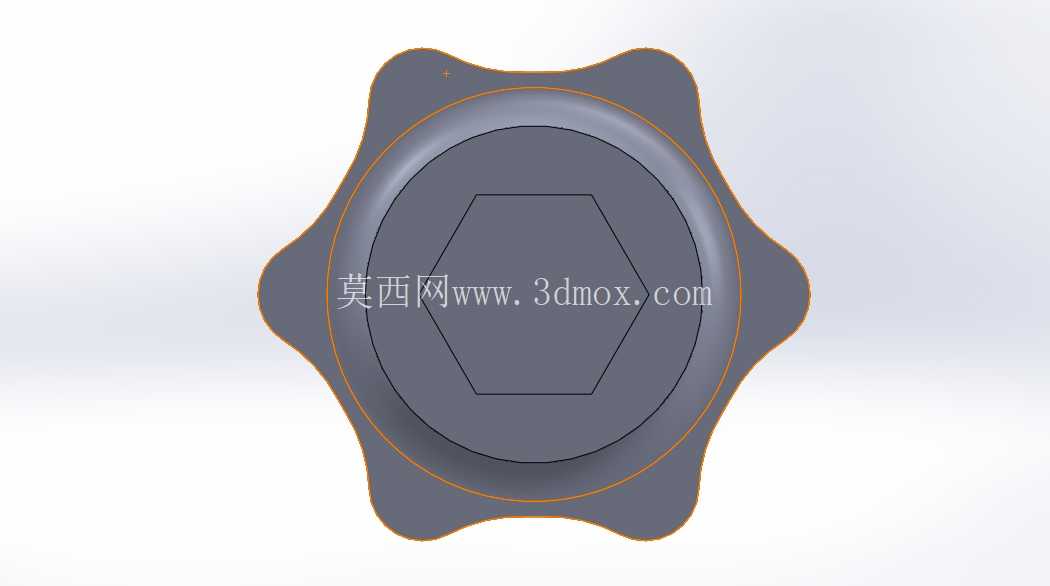

从功能特性上看，这款旋钮的外周采用多齿星形轮廓，也就是行业内常说的蝶形/梅花形手拧结构，每个齿的边缘都做了圆弧过渡处理，没有尖锐棱角，手指拧动时接触面贴合指腹轮廓，即使长时间反复操作也不会产生硌手的不适感，齿形的凸起结构能有效增加手指与旋钮外周的摩擦力，即使手上沾有少量切削液、油污，也能顺利施加拧动力矩，不会出现打滑脱手的情况。中心位置设计的内六角通孔，一方面可以穿过对应规格的外六角螺栓，让旋钮作为螺栓的手动操作头使用，螺栓穿过内六角孔后，旋钮与螺栓的六角头形成卡合，转动旋钮即可带动螺栓同步旋转，完成螺纹的旋合与松开；另一方面，当需要施加更大的锁紧力矩防止松动时，可以将内六角扳手插入中心的六角孔内，借助扳手的力臂放大扭矩，实现可靠锁紧，弥补纯手拧结构扭矩不足的缺陷，这种双操作模式的设计，让这款旋钮能适配更多变的现场使用需求。

从设计思路层面拆解，这款旋钮的结构做了分层设计，靠近安装面的位置设置了一圈凸起的轴肩，轴肩的端面做了平面度处理，当旋钮旋紧压合在被固定件表面时，轴肩端面能提供均匀的压合面，避免旋钮外周的齿形边缘直接接触被压件表面，造成压痕或者应力集中，同时轴肩的存在也能提升旋钮整体的结构强度，防止反复拧动过程中齿根位置出现应力断裂。中心内六角孔的尺寸与对应规格的标准外六角螺栓做了适配设计，孔的公差采用H7级间隙配合，既能保证螺栓六角头顺利穿入，又不会因为间隙过大导致拧动时出现旷量、磨损六角孔边缘。旋钮的整体厚度经过优化，既保证了手指拧动时有足够的握持高度，不会因为厚度过薄导致手指捏持发力困难，又不会因为厚度过大占用过多的安装空间，适配紧凑安装场景的需求。

关于安装边界与尺寸适配，这款旋钮的外周最大直径适配常用的M4、M5、M6规格螺栓，对应不同螺栓规格可以调整整体直径大小，满足不同锁紧力需求的场景：小直径款适配低负载的快速调节场景，比如小型电子治具的固定、设备盖板的快拆；大直径款可以适配需要稍大锁紧力的场景，比如工装夹具的定位锁紧。安装时，旋钮的轴肩端面与被固定件表面接触，中心穿过的螺栓螺纹端旋入对应的螺纹孔或者配合螺母使用，螺纹旋合长度需要满足至少3倍螺距的要求，保证螺纹连接的强度，避免受力后滑牙。需要注意的是，这类旋钮一般采用硬质塑料或者压铸锌合金材质制作，手拧时的施加扭矩不宜过大，超过材料承受极限会导致齿形断裂或者内六角孔滑棱，当需要更大锁紧力时，优先通过内六角孔用扳手操作，且扳手施加的扭矩也需要控制在对应材质的允许范围内，避免损坏零件。

在实际选型应用中，这类旋钮可以替代传统的蝶形螺母、滚花高头螺钉，相比蝶形螺母，它的星形外周握持接触点更多，拧动时发力更均匀，相比滚花螺钉，它的齿形凸起摩擦力更大，且支持内六角扳手辅助操作，适配性更强。在自动化设备的防护门快开结构、3D打印平台的调平旋钮、木工夹具的调节旋钮、摄影器材的锁紧旋钮等场景中，这类结构都能发挥很好的作用，设计时只需要根据实际需要的锁紧力、安装空间大小调整旋钮的直径、厚度以及内六角孔的规格，即可快速适配不同的使用需求，不需要额外复杂的定制结构，能有效缩短设计周期，降低零件加工成本。
