带内六角孔星形手拧调节旋钮结构

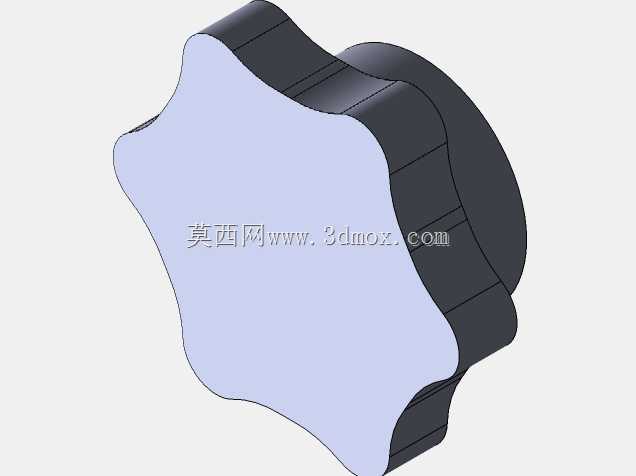

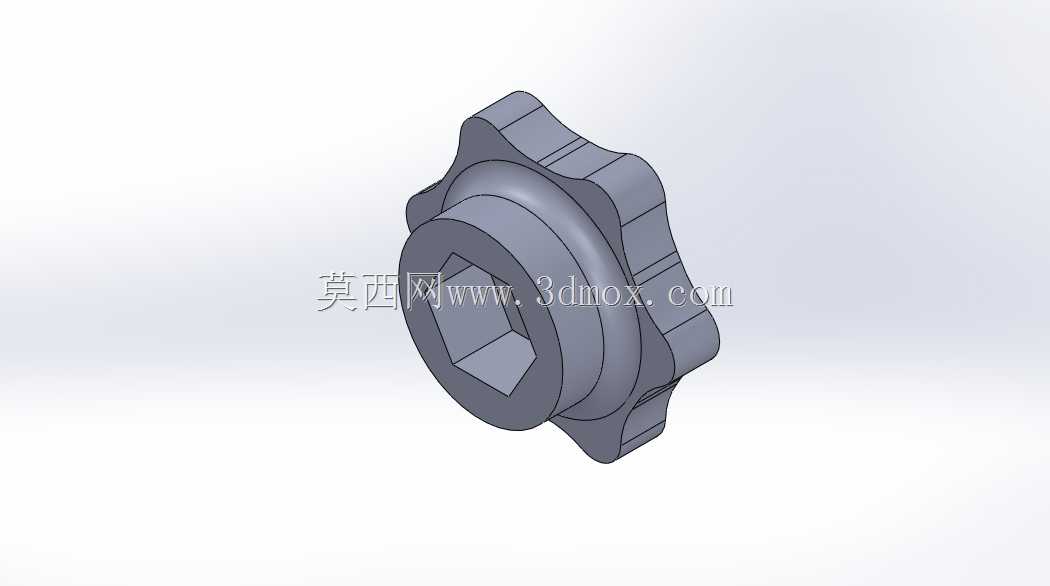

　　这款星形手拧调节件，在各类工业设备的手动调节场景里应用十分广泛，不管是小型试验设备的档位调节、工装夹具的松紧微调，还是管线固定座的位置锁定、电子设备机箱的面板快拆紧固，都能看到这类结构的身影。和普通的滚花旋钮比起来，它的星形外缘做了多道均匀分布的凸棱，每道凸棱的过渡圆角都经过反复调整，既不会因为棱边太尖锐划伤操作人员的手指，也能保证徒手拧动的时候，手指和旋钮外缘有足够的静摩擦力，哪怕手上沾了少量切削液或者无尘手套表面有轻微打滑，也能施加足够的拧紧力矩，不需要额外借助扳手就能完成锁紧操作。中间的内六角通孔是这个零件设计的巧思所在，日常小幅度调节的时候直接徒手拧动星形外缘就行，遇到需要更大锁紧力、

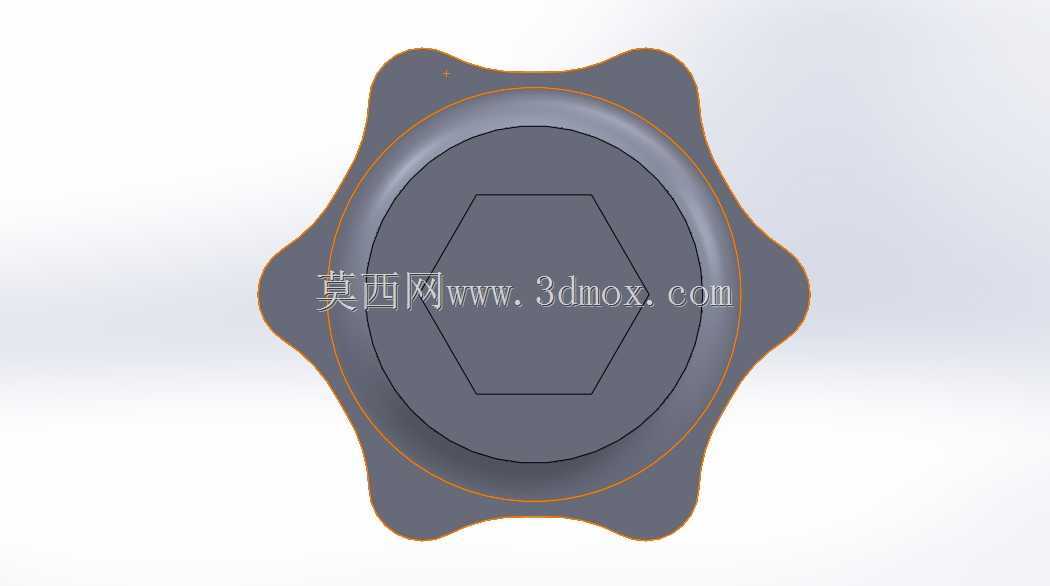

　　或者长时间使用后旋钮卡滞徒手拧不动的情况，直接把内六角扳手插进中间的孔里，就能施加更大的扭矩完成锁紧或者拆卸，不用额外设计配套的操作结构，也避免了徒手硬拧造成的零件外缘变形。从结构设计的角度看，这个零件的主体采用阶梯轴式的分层结构，靠近安装面的一侧做了直径更大的限位凸台，凸台的端面平面度控制在合理范围内，安装的时候这个端面可以和被固定件的表面完全贴合，不会出现压合倾斜导致的锁紧力不均问题。中间的内六角孔和旋钮主体保持严格的同轴度，不管是用扳手操作还是和配套的六角形杆件配合，都不会出现卡滞或者偏心晃动的情况，星形外缘的每一个凸齿都做了等角度分布，相邻凸齿之间的凹槽深度刚好能容纳指腹的弧度，长时间操作也不会产生明显的硌手感。

　　在安装边界上，这个旋钮的轴向总长度控制得比较紧凑，不会在设备面板外侧突出过多的尺寸，避免设备搬运或者操作过程中剐蹭到旋钮导致意外松动，径向的最大尺寸也经过匹配，既保证了足够的力臂长度让徒手操作省力，也不会因为直径过大占用过多的面板安装空间，相邻安装的同类型旋钮之间不会出现操作干涉。零件的壁厚设计也兼顾了强度和轻量化，外缘凸齿的位置壁厚均匀，不会出现注塑或者金属压铸过程中的缩孔缺陷，中间和杆件配合的位置做了局部加厚，承受扳手扭矩的时候不会出现开裂变形。实际使用的时候，这个旋钮既可以配合六角头的螺杆做手动锁紧件，也可以直接套在六角形的调节杆端部做转动手柄，甚至在一些需要走线的场景里，中间的内六角通孔还能允许六角形的电缆或者穿杆从中穿过，

　　不用额外在旋钮上开孔走管线，简化了整个设备的布线结构。很多自动化设备的防护门快拆锁、检测设备的焦距调节旋钮、小型输送线的导轨宽度调节件，都会采用这类结构，相比需要工具操作的螺丝紧固件，它的操作效率更高，相比普通的圆形滚花旋钮，它的操作摩擦力更大，锁紧更可靠，中间的内六角预留结构也给重载操作留了余量，不会因为徒手拧不动就导致零件无法拆卸。在建模过程中，这类零件需要重点关注星形外缘的曲面过渡，凸棱和主体衔接的位置要做足够的圆角处理，避免应力集中，内六角孔的尺寸要按照标准公差设计，和标准内六角扳手的配合间隙控制在合理范围，既不会因为间隙太小导致扳手插不进去，也不会因为间隙太大拧动的时候出现滑角，安装端面的粗糙度也要满足要求，保证锁紧的时候不会出现端面打滑。
