筒式褶皱结构空气滤清器三维设计

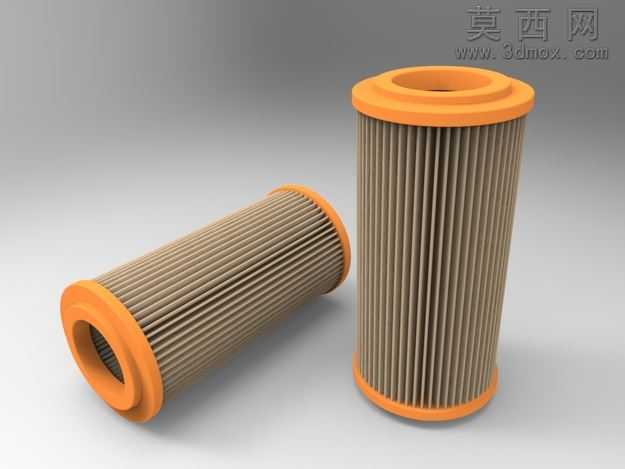

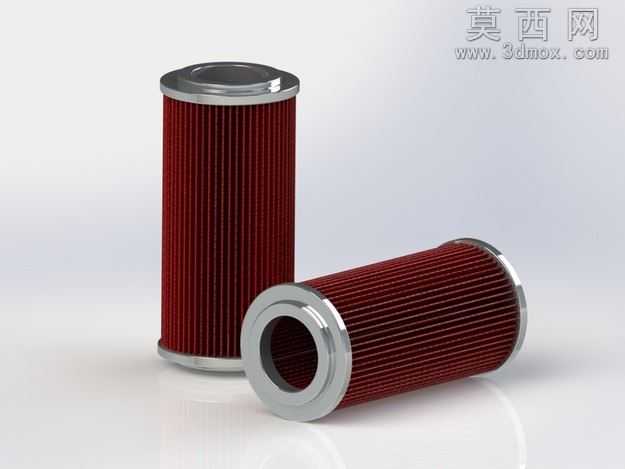

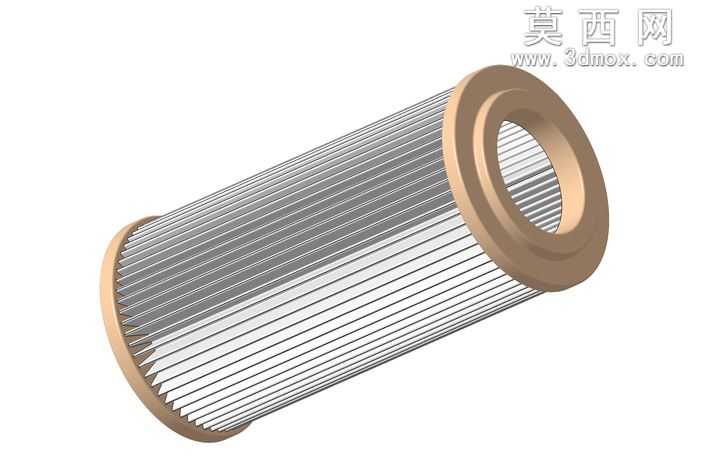

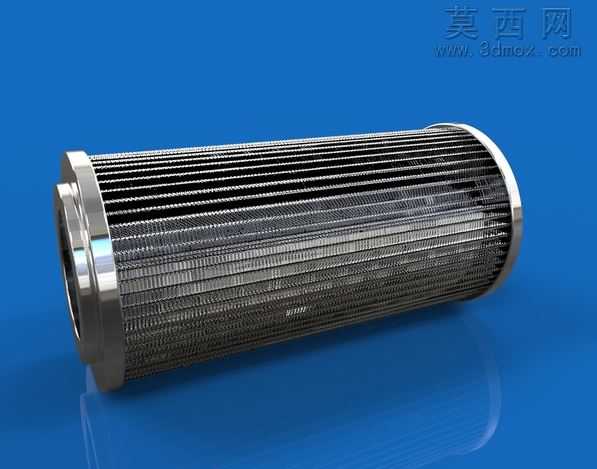

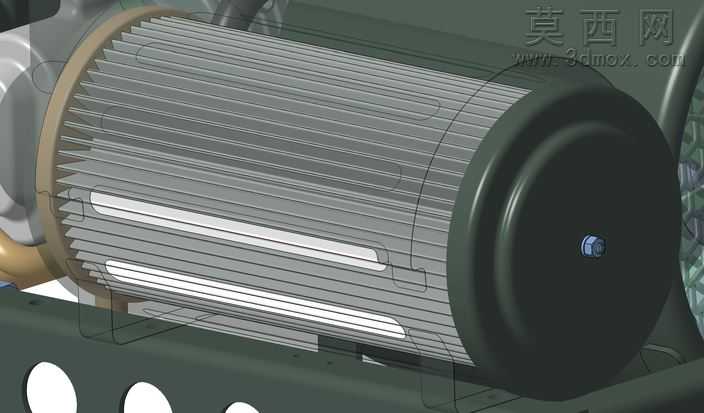

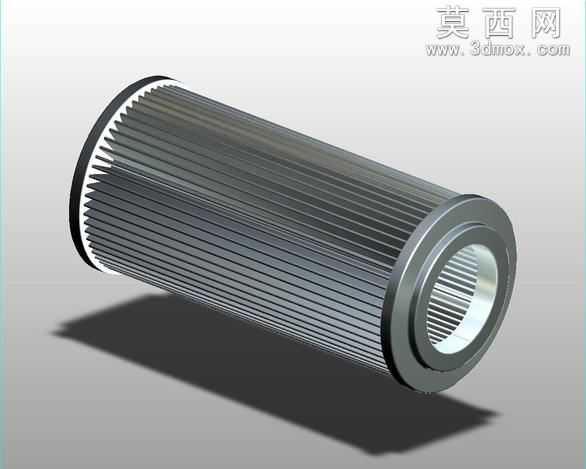

本作品为筒式空气滤清器三维建模设计，采用主流三维工程软件完成全参数化建模，整体还原了工业常用筒式空气滤芯的完整结构与外观特征。建模过程首先以回转体特征构建两端的密封端盖结构，端盖采用圆角过渡的环形设计，精准还原了橡胶密封端盖的安装定位结构，预留了与滤清器壳体配合的密封贴合面，保证安装后的气密性要求。中部过滤主体部分采用褶皱式滤材结构，建模时先构建单条褶皱的截面轮廓，通过圆周阵列命令完成整圈滤材的排布，褶皱的折深、折距均参考工业通用滤芯的设计参数，既保证了足够的过滤面积，又还原了滤材折叠后的规整形态，滤材表面的细微纹理通过材质贴图与凹凸映射实现，还原了纸质复合滤材的质感。两端端盖与滤材的衔接处做了包边结构建模，还原了实际生产中端盖与滤材胶合固定的结构细节，避免了结构上的穿模与错位。渲染阶段采用工作室光照环境，对端盖赋予橙色哑光橡胶材质，调整材质的粗糙度与反光度，还原橡胶密封件的柔和哑光质感；滤材部分赋予米棕色纤维纸质材质，添加细微的纤维纹理凹凸，模拟过滤纸的表面质感；背景采用渐变灰色背景，突出滤芯主体的结构形态，通过双视角摆放展示产品的直立与横置状态，清晰呈现产品的整体外形与端面结构。设计过程中严格参考空气滤清器的实际功能结构，保证各部分尺寸比例符合通用工业滤芯的设计规范，既可以作为动力系统配件的展示模型，也可用于滤清器相关的教学演示、装配模拟场景使用，模型结构规整，特征树清晰，可根据实际需求调整尺寸参数适配不同规格的滤清器设计。
