立式工业气体洗涤净化容器三维设计

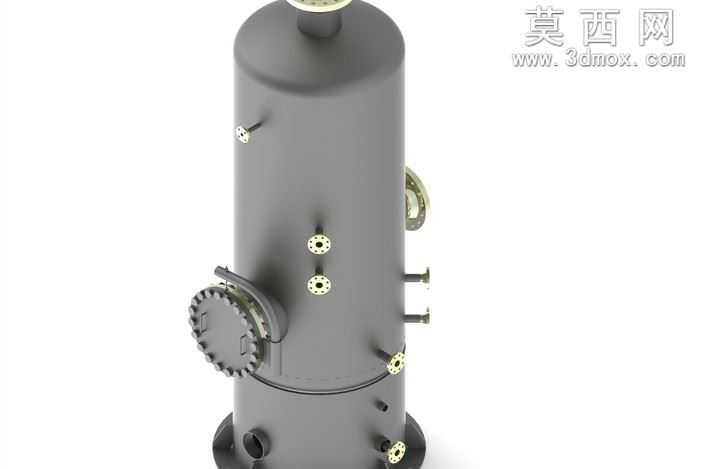

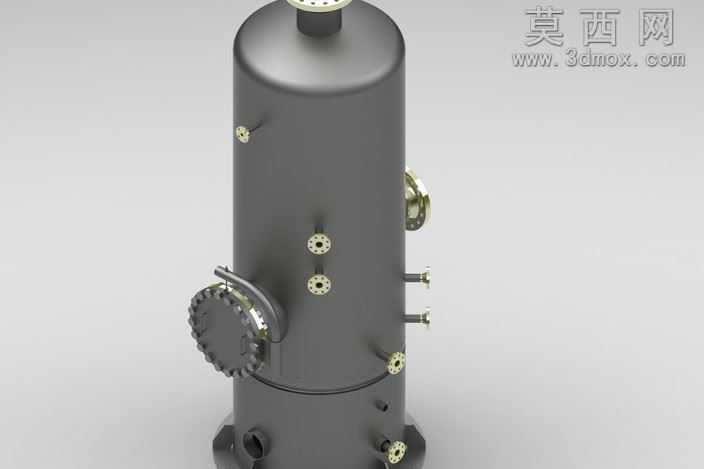

本作品为立式气体洗涤器容器三维建模成果，采用SolidWorks软件完成全参数化建模设计，建模过程严格遵循压力容器类设备的设计规范，对罐体各部分结构进行1:1等比例还原，确保各接口、部件的尺寸匹配度与实际工业应用场景一致。建模阶段首先完成立式圆柱形主罐体的基础轮廓搭建，分别构建上椭圆封头、下支撑底座的基础曲面，通过拉伸、旋转、抽壳等基础特征命令完成罐体主体的壁厚设置，保证罐体承压结构的合理性。随后逐一完成罐体上各类外接接口的建模，包括顶部的气体出口、侧部分层布置的工艺接管、人孔结构、视镜接口、排污接口等，对每个接口的法兰结构、螺栓孔位、密封面细节都进行了精细化建模，还原法兰连接的标准结构特征。针对罐体侧面快开式人孔结构，单独完成了人孔盖、铰链结构、锁紧螺栓、密封垫圈的装配建模，还原人孔可开启的结构逻辑，清晰展示人孔与罐体的连接方式。材质与渲染阶段，为罐体主体赋予哑光碳钢材质效果，模拟工业压力容器常用的碳素钢表面质感，对法兰密封面、接口端面赋予金属亮面材质区分不同加工面，通过环境光设置突出罐体的圆柱曲面光影过渡，清晰呈现罐体上各接口的位置分布与层级关系。结构设计上，罐体下部设置裙式支撑底座保证立式放置的稳定性，侧部接口按照工艺流向分层布置，符合气体洗涤过程中气液接触、杂质脱除的工艺逻辑，顶部封头设置的出气接口匹配后续管路连接需求，下部排污接口用于定期排出洗涤过程中产生的废液与杂质，各接口的方位、伸出长度都经过合理排布，避免安装使用过程中出现管路干涉问题。整体建模过程中对所有特征进行参数化关联，方便后续根据处理气量、工作压力等工艺参数调整罐体直径、高度、接口规格等尺寸，模型装配层级清晰，各部件可单独导出用于工程图生成、有限元受力分析等后续设计环节，完整还原了工业气体洗涤容器的结构特征与设计细节。
